2014 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

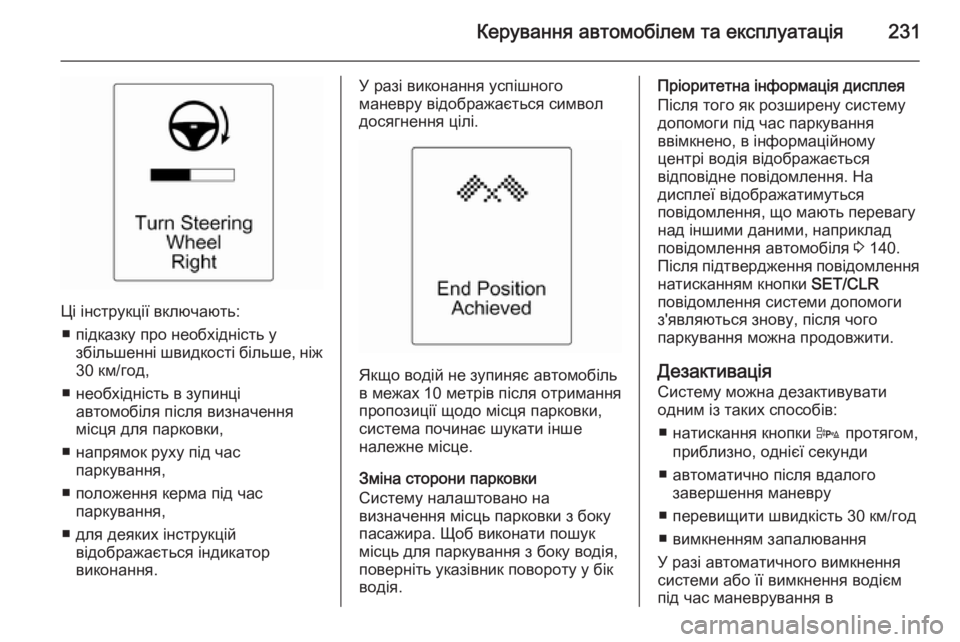

Керування автомобілем та експлуатація231
Ці інструкції включають:■ підказку про необхідність у збільшенні швидкості більше, ніж30 км/год,
■ необхідність в зупинці автомобіля після визначеннямісця для парковки,
■ напрямок руху під час паркування,
■ положення керма під час паркування,
■ для деяких інструкцій відображається індикатор
виконання.
У разі виконання успішного
маневру відображається символ
досягнення цілі.
Якщо водій не зупиняє автомобіль
в межах 10 метрів після отримання
пропозиції щодо місця парковки,
система починає шукати інше
належне місце.
Зміна сторони парковки
Систему налаштовано на
визначення місць парковки з боку
пасажира. Щоб виконати пошук
місць для паркування з боку водія,
поверніть указівник повороту у бік
водія.
Пріоритетна інформація дисплея
Після того як розширену систему
допомоги під час паркування
ввімкнено, в інформаційному
центрі водія відображається
відповідне повідомлення. На
дисплеї відображатимуться
повідомлення, що мають перевагу
над іншими даними, наприклад
повідомлення автомобіля 3 140.
Після підтвердження повідомлення натисканням кнопки SET/CLR
повідомлення системи допомоги з'являються знову, після чого
паркування можна продовжити.
Дезактивація
Систему можна дезактивувати одним із таких способів:
■ натискання кнопки D протягом,
приблизно, однієї секунди
■ автоматично після вдалого завершення маневру
■ перевищити швидкість 30 км/год
■ вимкненням запалювання
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в

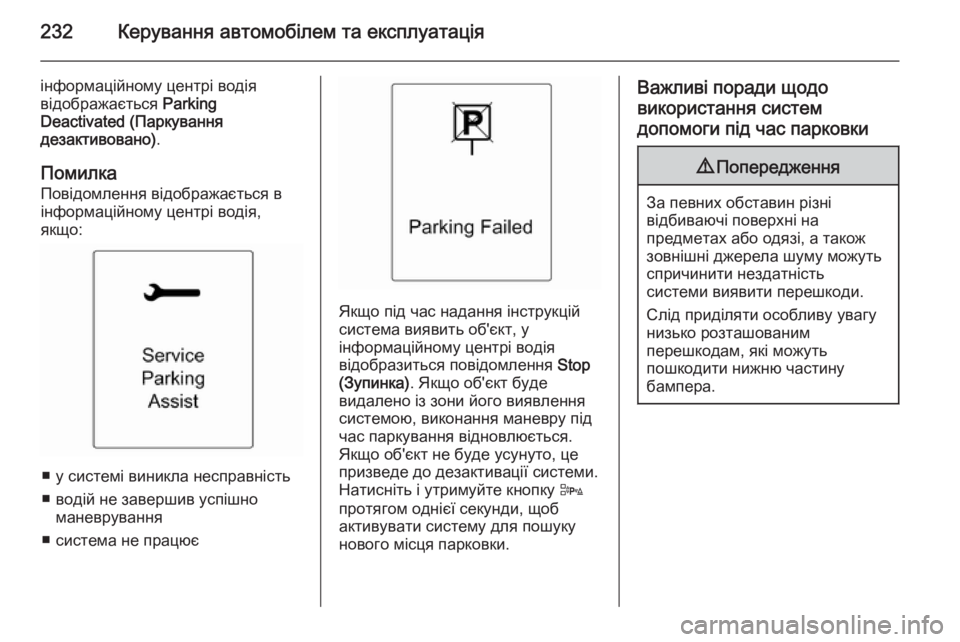

232Керування автомобілем та експлуатація
інформаційному центрі водія
відображається Parking
Deactivated (Паркування
дезактивовано) .
Помилка
Повідомлення відображається в
інформаційному центрі водія,
якщо:
■ у системі виникла несправність
■ водій не завершив успішно маневрування
■ система не працює
Якщо під час надання інструкцій
система виявить об'єкт, у
інформаційному центрі водія
відобразиться повідомлення Stop
(Зупинка) . Якщо об'єкт буде
видалено із зони його виявлення
системою, виконання маневру під час паркування відновлюється.
Якщо об'єкт не буде усунуто, це
призведе до дезактивації системи.
Натисніть і утримуйте кнопку D
протягом однієї секунди, щоб
активувати систему для пошуку
нового місця парковки.
Важливі поради щодо
використання систем
допомоги під час парковки9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.

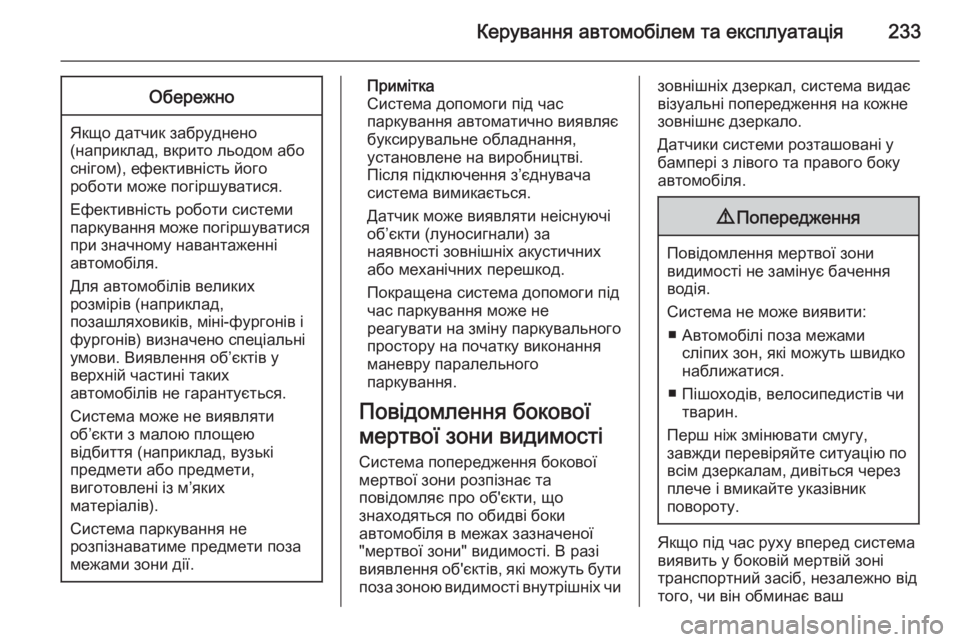

Керування автомобілем та експлуатація233Обережно
Якщо датчик забруднено
(наприклад, вкрито льодом або
снігом), ефективність його
роботи може погіршуватися.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Для автомобілів великих розмірів (наприклад,
позашляховиків, міні-фургонів і
фургонів) визначено спеціальні
умови. Виявлення об’єктів у
верхній частині таких
автомобілів не гарантується.
Система може не виявляти
об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети,
виготовлені із м’яких
матеріалів).
Система паркування не
розпізнаватиме предмети поза
межами зони дії.
Примітка
Система допомоги під час
паркування автоматично виявляє
буксирувальне обладнання,
установлене на виробництві.
Після підключення з’єднувача
система вимикається.
Датчик може виявляти неіснуючі
об’єкти (луносигнали) за
наявності зовнішніх акустичних
або механічних перешкод.
Покращена система допомоги під
час паркування може не
реагувати на зміну паркувального
простору на початку виконання
маневру паралельного
паркування.
Повідомлення бокової
мертвої зони видимості Система попередження бокової
мертвої зони розпізнає та
повідомляє про об'єкти, що
знаходяться по обидві боки
автомобіля в межах зазначеної
"мертвої зони" видимості. В разі
виявлення об'єктів, які можуть бути поза зоною видимості внутрішніх чизовнішніх дзеркал, система видає
візуальні попередження на кожне
зовнішнє дзеркало.
Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити: ■ Автомобілі поза межами сліпих зон, які можуть швидко
наближатися.
■ Пішоходів, велосипедистів чи тварин.
Перш ніж змінювати смугу, завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш

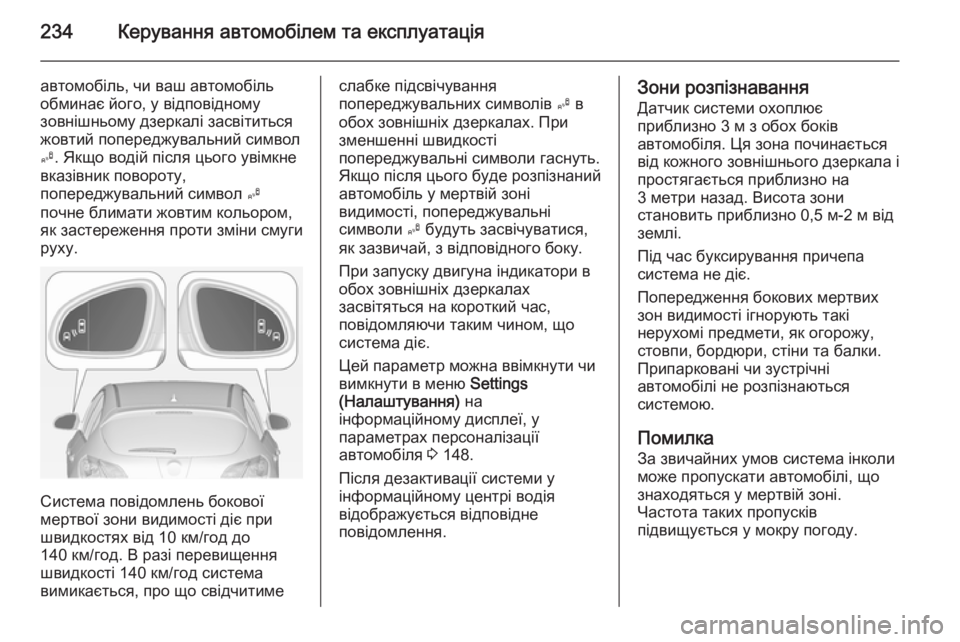

234Керування автомобілем та експлуатація
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
вказівник повороту,
попереджувальний символ B
почне блимати жовтим кольором,
як застереження проти зміни смуги
руху.
Система повідомлень бокової
мертвої зони видимості діє при
швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При
зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що
система діє.
Цей параметр можна ввімкнути чи
вимкнути в меню Settings
(Налаштування) на
інформаційному дисплеї, у
параметрах персоналізації
автомобіля 3 148.
Після дезактивації системи у
інформаційному центрі водія
відображується відповідне
повідомлення.Зони розпізнавання
Датчик системи охоплює
приблизно 3 м з обох боків
автомобіля. Ця зона починається
від кожного зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить приблизно 0,5 м-2 м від
землі.
Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Помилка
За звичайних умов система інколи
може пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.

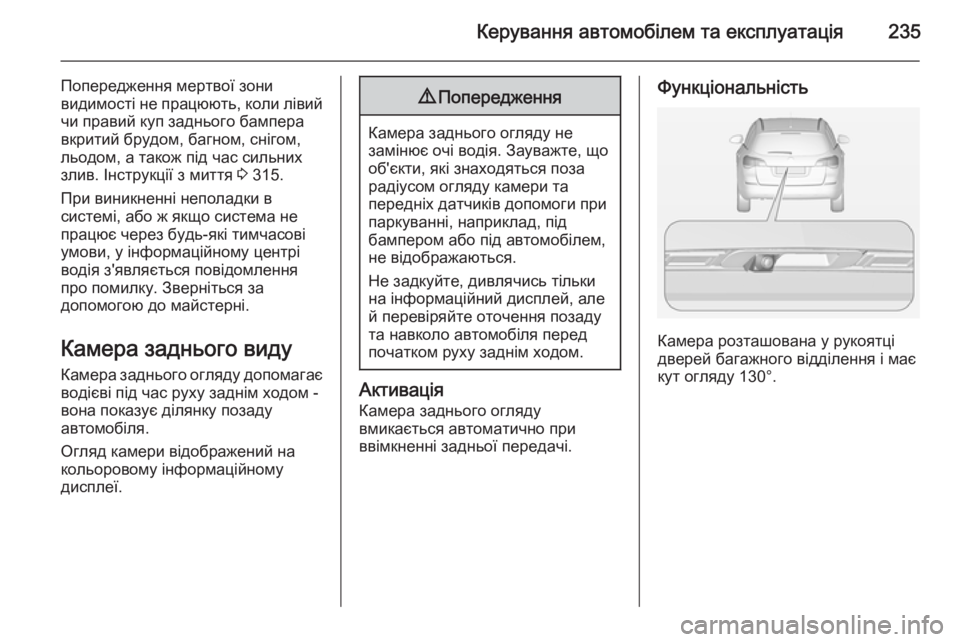

Керування автомобілем та експлуатація235
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бампера
вкритий брудом, багном, снігом,
льодом, а також під час сильних
злив. Інструкції з миття 3 315.
При виникненні неполадки в
системі, або ж якщо система не
працює через будь-які тимчасові
умови, у інформаційному центрі
водія з'являється повідомлення
про помилку. Зверніться за
допомогою до майстерні.
Камера заднього виду
Камера заднього огляду допомагає водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
передніх датчиків допомоги при
паркуванні, наприклад, під
бампером або під автомобілем,
не відображаються.
Не задкуйте, дивлячись тільки
на інформаційний дисплей, але
й перевіряйте оточення позаду
та навколо автомобіля перед
початком руху заднім ходом.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камера розташована у рукоятці
дверей багажного відділення і має
кут огляду 130°.

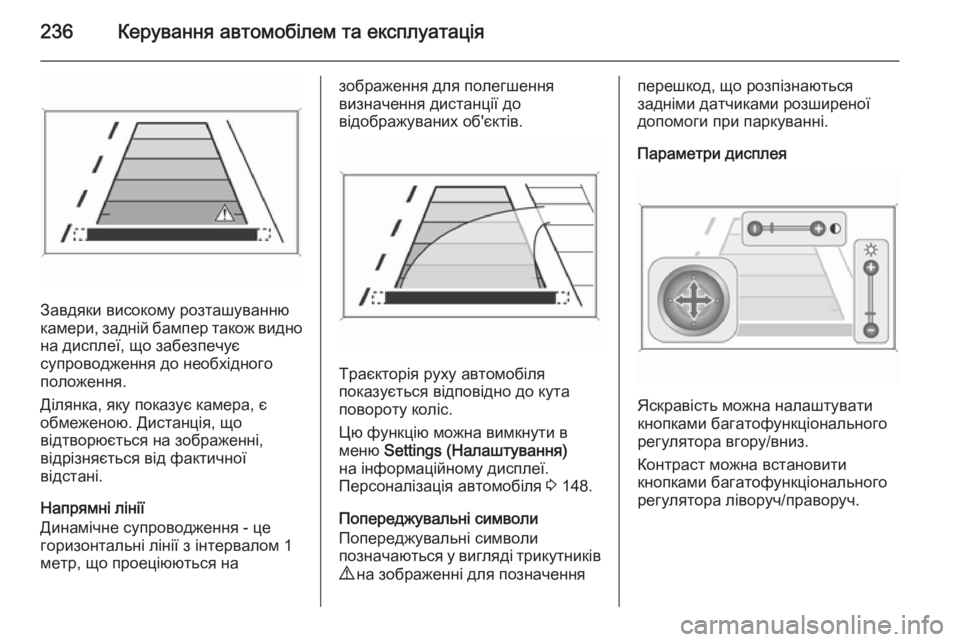

236Керування автомобілем та експлуатація
Завдяки високому розташуванню
камери, задній бампер також видно на дисплеї, що забезпечує
супроводження до необхідного положення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічне супроводження - це
горизонтальні лінії з інтервалом 1
метр, що проеціюються на
зображення для полегшення
визначення дистанції до
відображуваних об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Цю функцію можна вимкнути в
меню Settings (Налаштування)
на інформаційному дисплеї.
Персоналізація автомобіля 3 148.
Попереджувальні символи
Попереджувальні символи
позначаються у вигляді трикутників
9 на зображенні для позначення
перешкод, що розпізнаються
задніми датчиками розширеної
допомоги при паркуванні.
Параметри дисплея
Яскравість можна налаштувати
кнопками багатофункціонального
регулятора вгору/вниз.
Контраст можна встановити
кнопками багатофункціонального
регулятора ліворуч/праворуч.

Керування автомобілем та експлуатація237

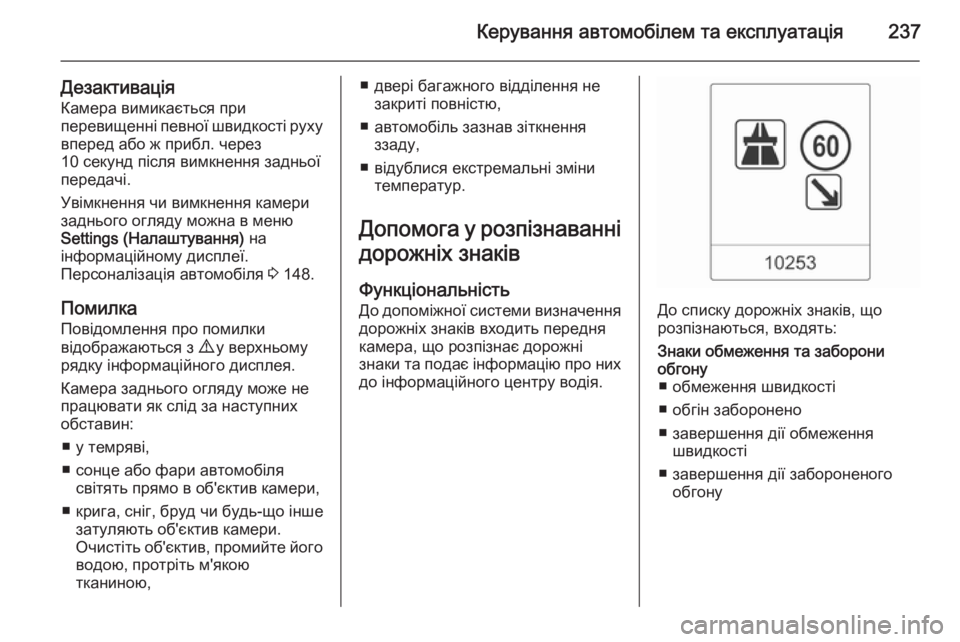

Дезактивація
Камера вимикається при
перевищенні певної швидкості руху вперед або ж прибл. через
10 секунд після вимкнення задньої
передачі.
Увімкнення чи вимкнення камери
заднього огляду можна в меню
Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 148.
Помилка Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Камера заднього огляду може не
працювати як слід за наступних
обставин:
■ у темряві,
■ сонце або фари автомобіля світять прямо в об'єктив камери,
■ крига, сніг, бруд чи будь-що інше затуляють об'єктив камери.
Очистіть об'єктив, промийте його
водою, протріть м'якою
тканиною,■ двері багажного відділення не закриті повністю,
■ автомобіль зазнав зіткнення ззаду,
■ відублися екстремальні зміни температур.
Допомога у розпізнаванні дорожніх знаків
Функціональність
До допоміжної системи визначення дорожніх знаків входить передня
камера, що розпізнає дорожні
знаки та подає інформацію про них до інформаційного центру водія.
До списку дорожніх знаків, що
розпізнаються, входять:
Знаки обмеження та заборони
обгону ■ обмеження швидкості
■ обгін заборонено
■ завершення дії обмеження швидкості
■ завершення дії забороненого обгону

238Керування автомобілем та експлуатація

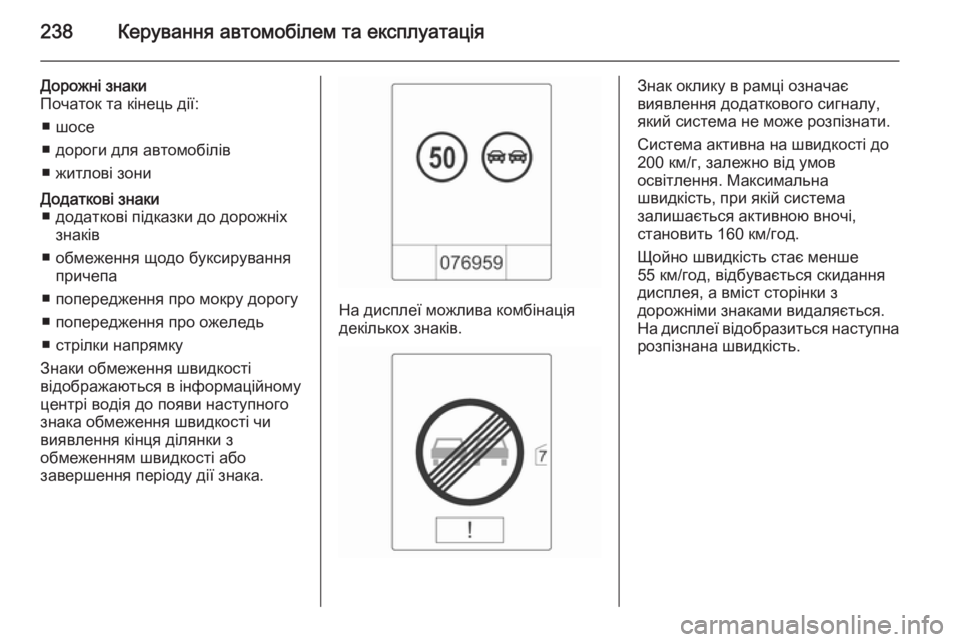

Дорожні знаки
Початок та кінець дії:
■ шосе
■ дороги для автомобілів
■ житлові зониДодаткові знаки ■ додаткові підказки до дорожніх знаків
■ обмеження щодо буксирування причепа
■ попередження про мокру дорогу ■ попередження про ожеледь
■ стрілки напрямку
Знаки обмеження швидкості
відображаються в інформаційному
центрі водія до появи наступного
знака обмеження швидкості чи
виявлення кінця ділянки з
обмеженням швидкості або
завершення періоду дії знака.
На дисплеї можлива комбінація
декількох знаків.
Знак оклику в рамці означає
виявлення додаткового сигналу,
який система не може розпізнати.
Система активна на швидкості до
200 км/г, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість стає менше
55 км/год, відбувається скидання
дисплея, а вміст сторінки з
дорожніми знаками видаляється.
На дисплеї відобразиться наступна
розпізнана швидкість.
