Зберігання71
Задня консоль
Витягніть шухляду.
Обережно
Не використовуйте для попелу
чи інших тліючих предметів.
Задня система кріплення
Задня система кріплення длядвох велосипедів
Задня система кріплення багажу
(система Flex-Fix) дозволяє
закріплювати велосипеди на
витяжному тримачі, інтегрованому
в полик автомобіля. Перевезення
інших речей заборонено.
Максимальне навантаження
задньої системи кріплення
становить 40 кг. Максимально
допустима маса одного
велосипеда - 20 кг.
Колісна база велосипеда не
повинна перевищувати 1,15 м..
Інакше велосипед не можна буде
надійно закріпити.
Якщо система не
використовується, тримач
необхідно знову перемістити
всередину підлоги автомобіля.
Перш ніж перевозити велосипеди,
переконайтеся, що на них немає
деталей, які можуть розхитатися та впасти.Обережно
Не транспортуйте велосипеди з
карбоновими шатунами
педалей на велобагажниках.
Велосипеди можуть
пошкодитися.
Розширення
Відкрийте багажник.

72Зберігання9Попередження
Переконайтеся, що в зоні
висування системи кріплення
вантажу, яку розташовано
позаду, немає людей, оскільки
існує ризик отримання травм.
Потягніть важіль відпускання
вгору. Система розблоковується та
швидко виїжджає з бампера.
Витягуйте систему кріплення до
упору, доки не почуєте, що її
зафіксовано на місці.
Переконайтеся, що тримач надійно зафіксований на місці, і його
неможливо проштовхнути
всередину, не потягнувши важіль
відпускання.
9 Попередження
Установлення елементів багажу
дозволено лише в задній
системі кріплення (за умови
правильного монтажу системи).
У разі неправильного монтажу
задньої системи кріплення не
завантажуйте багаж до системи та перемістіть її назад.
Зверніться за допомогою до
майстерні.

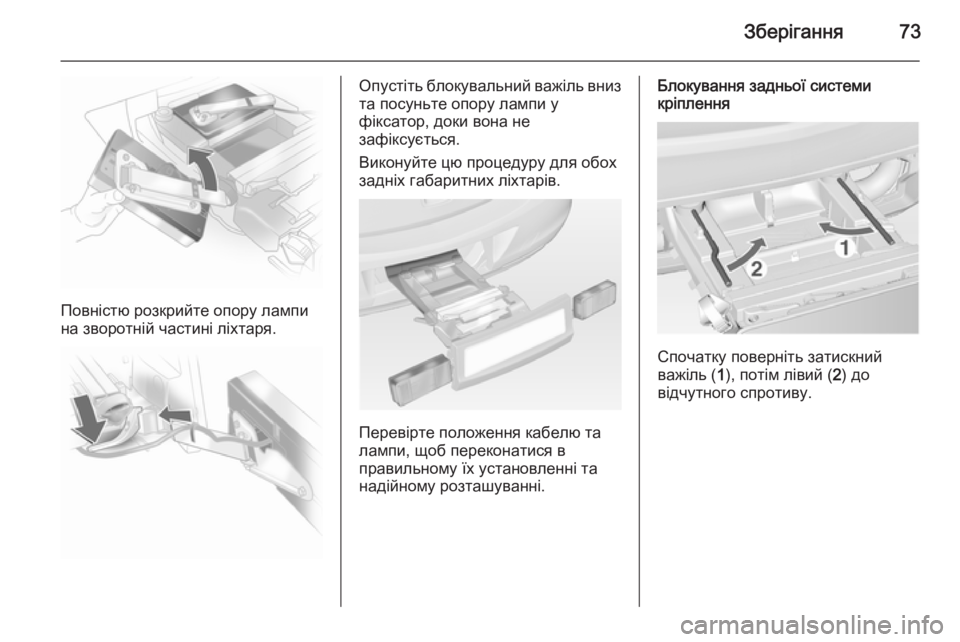

Установлення задніх габаритних ліхтарів
Спершу вийміть задню ( 1), а потім
передню ( 2) лампу ліхтаря із
заглиблень.

Зберігання73
Повністю розкрийте опору лампи
на зворотній частині ліхтаря.
Опустіть блокувальний важіль вниз та посуньте опору лампи у
фіксатор, доки вона не
зафіксується.
Виконуйте цю процедуру для обох
задніх габаритних ліхтарів.
Перевірте положення кабелю та
лампи, щоб переконатися в
правильному їх установленні та
надійному розташуванні.
Блокування задньої системи
кріплення
Спочатку поверніть затискний
важіль ( 1), потім лівий ( 2) до
відчутного спротиву.

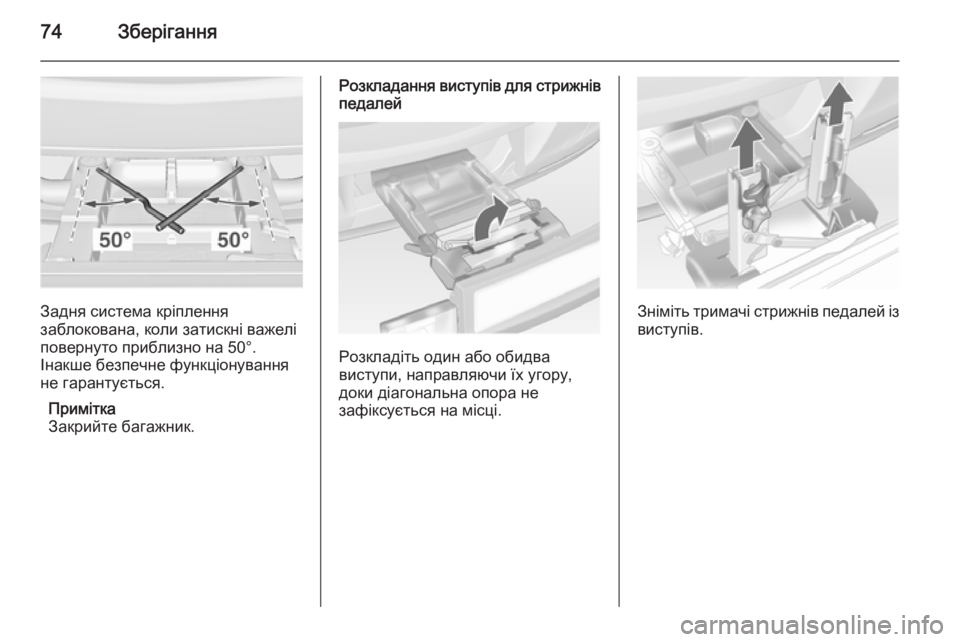

74Зберігання
Задня система кріплення
заблокована, коли затискні важелі
повернуто приблизно на 50°.
Інакше безпечне функціонування
не гарантується.
Примітка
Закрийте багажник.
Розкладання виступів для стрижнів педалей
Розкладіть один або обидва
виступи, направляючи їх угору,
доки діагональна опора не
зафіксується на місці.
Зніміть тримачі стрижнів педалей із виступів.

Зберігання75

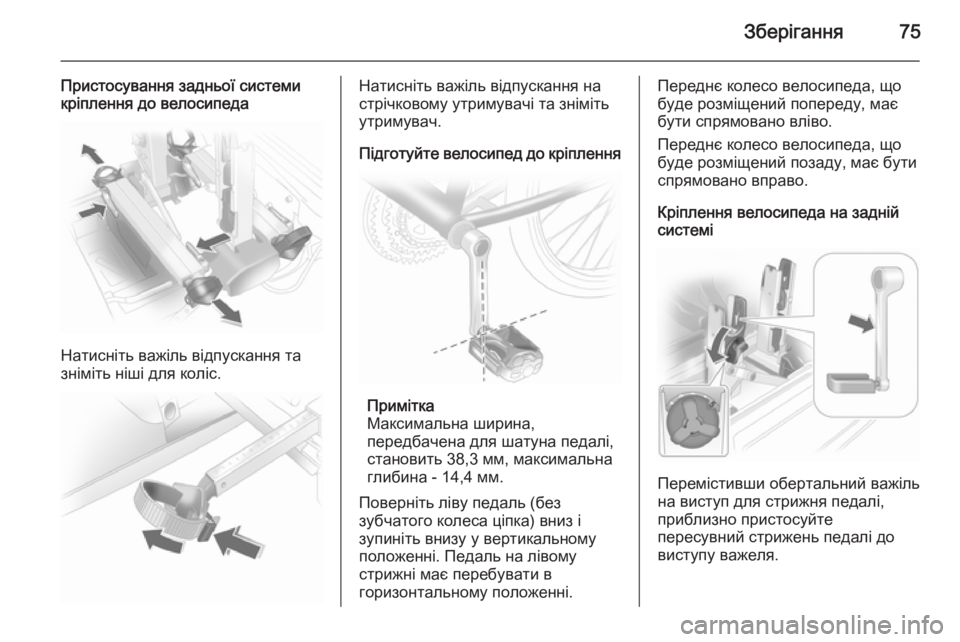

Пристосування задньої системи
кріплення до велосипеда
Натисніть важіль відпускання та
зніміть ніші для коліс.
Натисніть важіль відпускання на
стрічковому утримувачі та зніміть
утримувач.
Підготуйте велосипед до кріплення
Примітка
Максимальна ширина,
передбачена для шатуна педалі,
становить 38,3 мм, максимальна
глибина - 14,4 мм.
Поверніть ліву педаль (без
зубчатого колеса ціпка) вниз і
зупиніть внизу у вертикальному
положенні. Педаль на лівому
стрижні має перебувати в
горизонтальному положенні.
Переднє колесо велосипеда, що буде розміщений попереду, має
бути спрямовано вліво.
Переднє колесо велосипеда, що
буде розміщений позаду, має бути
спрямовано вправо.
Кріплення велосипеда на задній системі
Перемістивши обертальний важіль
на виступ для стрижня педалі,
приблизно пристосуйте
пересувний стрижень педалі до
виступу важеля.

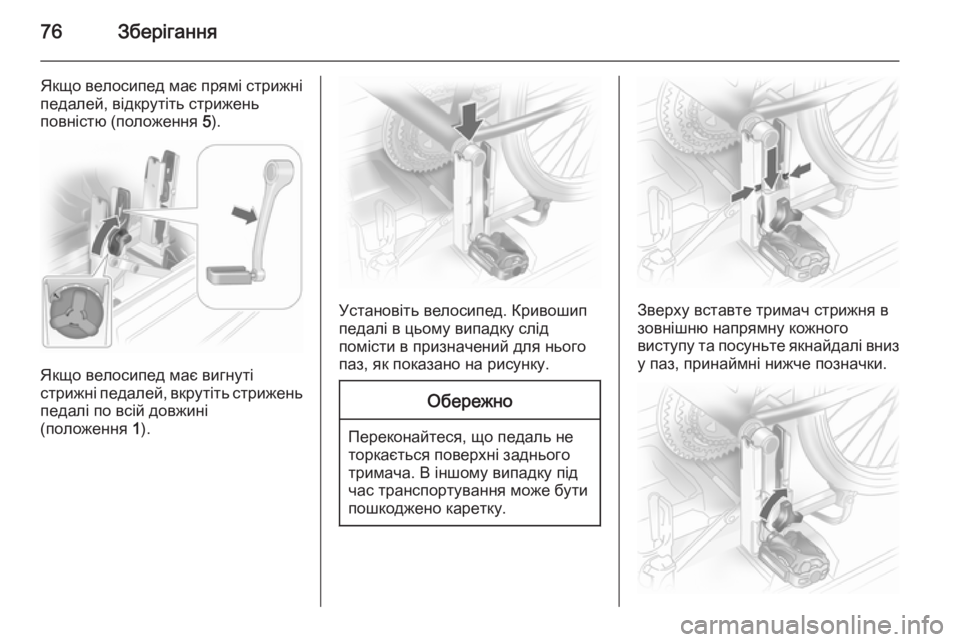

76Зберігання
Якщо велосипед має прямі стрижні
педалей, відкрутіть стрижень
повністю (положення 5).
Якщо велосипед має вигнуті
стрижні педалей, вкрутіть стрижень педалі по всій довжині
(положення 1).
Установіть велосипед. Кривошип
педалі в цьому випадку слід
помісти в призначений для нього паз, як показано на рисунку.
Обережно
Переконайтеся, що педаль не
торкається поверхні заднього
тримача. В іншому випадку під
час транспортування може бути
пошкоджено каретку.
Зверху вставте тримач стрижня в
зовнішню напрямну кожного
виступу та посуньте якнайдалі вниз
у паз, принаймні нижче позначки.

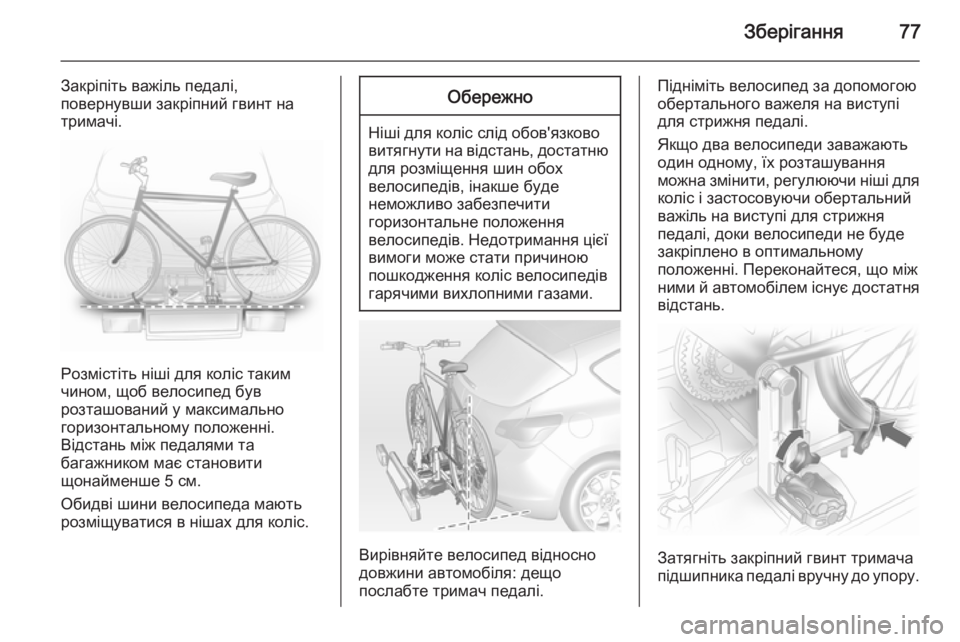

Зберігання77
Закріпіть важіль педалі,
повернувши закріпний гвинт на
тримачі.
Розмістіть ніші для коліс таким
чином, щоб велосипед був
розташований у максимально
горизонтальному положенні.
Відстань між педалями та
багажником має становити
щонайменше 5 см.
Обидві шини велосипеда мають
розміщуватися в нішах для коліс.
Обережно
Ніші для коліс слід обов'язково
витягнути на відстань, достатню для розміщення шин обох
велосипедів, інакше буде
неможливо забезпечити
горизонтальне положення
велосипедів. Недотримання цієї вимоги може стати причиною
пошкодження коліс велосипедів
гарячими вихлопними газами.
Вирівняйте велосипед відносно довжини автомобіля: дещо
послабте тримач педалі.
Підніміть велосипед за допомогою
обертального важеля на виступі
для стрижня педалі.
Якщо два велосипеди заважають
один одному, їх розташування
можна змінити, регулюючи ніші для
коліс і застосовуючи обертальний
важіль на виступі для стрижня
педалі, доки велосипеди не буде
закріплено в оптимальному
положенні. Переконайтеся, що між
ними й автомобілем існує достатня
відстань.
Затягніть закріпний гвинт тримача
підшипника педалі вручну до упору.

78Зберігання
Закріпіть обидва колеса
велосипеда в нішах для коліс
стрічковими утримувачами.
Перевірте надійність положення велосипеда.Обережно
Пересвідчіться в тому, що
відстань від велосипеда до
автомобіля не менше 5 см. За
необхідності ослабте руль і
поверніть його боком.
Положення ніш для шин і
обертального важеля на виступі для стрижня педалі слід занотувати
та зберегти для кожного
велосипеда. Наявність даних
стосовно встановлення
велосипедів полегшить цей процес
у майбутньому.
Рекомендується встановити
попереджувальний знак на
задньому велосипеді для
покращення видимості.

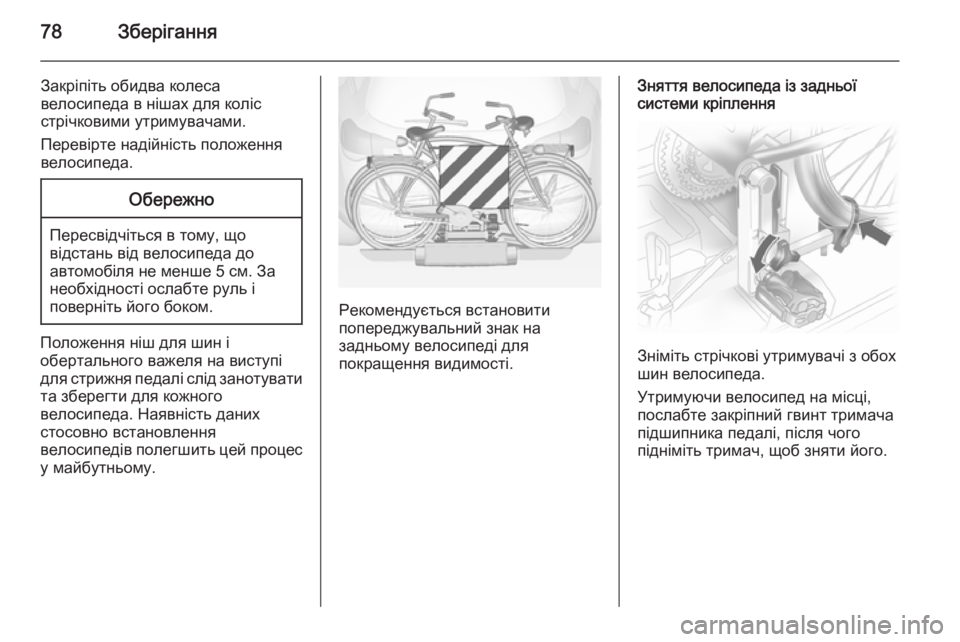

Зняття велосипеда із задньої
системи кріплення
Зніміть стрічкові утримувачі з обох
шин велосипеда.
Утримуючи велосипед на місці,
послабте закріпний гвинт тримача
підшипника педалі, після чого
підніміть тримач, щоб зняти його.
