Úložné prostory71
Rozšíření zavazadlového
prostoru, SEDAN 4-dveřový
Sklopení zadních opěradel
Zatlačte opěrky hlavy úplně dolů
nebo je odmontujte 3 48.
Lehce posuňte přední sedadla
dopředu.
Aby se předešlo poškození, vložte
bezpečnostní pásy do držáků vedle
uvolňovacího tlačítka. Pokud jsou
opěradla sedadel sklápěna,
bezpečnostní pásy se prodlužují
spolu s pohybem opěradel.
Pomocí uvolňovacího tlačítka na
jedné nebo obou stranách uvolněte
opěradlo (jednodílné nebo dělené)
a sklopte ho na sedák.
Pokud bude vozidlo nakládáno
zadními dveřmi, vyjměte
bezpečnostní pás z vodítka a naviňte
jej.
Vrácení nazpět, zvedejte opěradla až do vzpřímené polohy dokud se
slyšitelně nezajistí.
Při zvedání opěradel sedadel dbejte
na to, aby nedošlo k uvíznutí
bezpečnostních pásů.
Tříbodový bezpečnostní pás na
prostředním zadním sedadle můžete vytáhnout z navíječe pouze tehdy,
když je opěradlo zadního sedadla
správně zajištěno.
Rozšíření zavazadlového
prostoru, kombi
Sklopení zadních opěradel

72Úložné prostory
Zatlačte opěrky hlavy úplně dolů
nebo je odmontujte 3 48.
Odhákněte háčky krytu nákladového
prostoru od opěrek hlavy 3 74.
Lehce posuňte přední sedadla dopředu.
Pomocí uvolňovacího tlačítka na
jedné nebo obou stranách uvolněte
opěradlo (jednodílné nebo dělené)
a sklopte ho na sedák.
Nadzvedněte sedák sedadla
a sklopte opěradloZatáhněte za popruh na sedáku
sedadla a zvedněte zadní část
sedáku směrem dopředu (dělený
nebo jednodílný).
Odhákněte háčky krytu nákladového
prostoru od opěrek hlavy 3 74.
Demontujte vnější zadní opěrky hlavy
a zatlačte prostřední opěrku hlavy
úplně dolů 3 48 . Uložte demontované
opěrky hlavy do dutiny pod
zvednutými sedáky sedadla.
Odjistěte opěradlo (jednodílné nebo
dělené) pomocí uvolňovacího
tlačítka, sklopte je dopředu
a zajistěte.

Úložné prostory73
Sklápění opěradla prostředního
sedadla
Zatlačte opěrku hlavy dolů až
nadoraz 3 48. Uvolněte pomocí
páčky opěradlo a sklopte jej na
sedák. Jestliže je sedák sedadla
zvednutý, sklopte jej dopředu, až se
zajistí.
Před vrácením opěradla do
vzpřímené polohy veďte
bezpečnostní pás skrz držák
bezpečnostního pásu, aby se
zabránilo poškození. Stiskněte
uvolňovací tlačítko a zvedněte
opěradla zadních sedadel, ujistěte
se, že zajišťovací mechanismus se
slyšitelně zajistil.Se zvednutými sedáky sedadla:
zasuňte opěrky hlavy do opěradel
a nastavte je 3 48. Sklopte dozadu
sedáky sedadel, ujistěte se, že jsou
zámky pásů správně umístěny.
Připevněte háčky krytu nákladového
prostoru k opěrkám hlavy 3 74.
Tříbodový bezpečnostní pás na
prostředním zadním sedadle můžete
vytáhnout z navíječe pouze tehdy,
když je opěradlo zadního sedadla
správně zajištěno.

74Úložné prostory
Rozšíření nákladového
prostoru, TwinTop
Úložný prostor mezi zadními sedadly
Vytáhněte loketní opěrku pomocí
popruhu.
Loketní opěrka je přidržována na
opěradle pomocí upevňovacího
popruhu. Pokud chcete loketní
opěrku úplně vyjmout, uvolněte třmen na upevňovacím popruhu.
Zatáhněte za rukojeť a sklopte dolů
kryt.
Kryt za loketní opěrkou lze zajistit ze
zavazadlového prostoru:
vodorovná poloha=zajištěnosvislá poloha=odjištěno
Úložný prostor v zavazadlovém
prostoru, kombi
Na pravé straně zavazadlového
prostoru je úložný prostor.
Pojistková skříňka je na levé straně
za krytem v bočním obložení
zavazadlového prostoru 3 188
Organizér nákladu 3 76.
Souprava na opravu pneumatik je na
pravé straně za krytem 3 198.
Kryt nákladového prostoru
SEDAN 3-dveřový / 5-dveřový Vyjmutí
Vyhákněte přídržné popruhy ze dveřízavazadlového prostoru. Vytáhněte
kryt z vodítek po stranách.
Umístění
Nasaďte kryt do bočních vodítek
a sklopte jej dolů. Připevněte přídržné
popruhy ke dveřím zavazadlového
prostoru.

Úložné prostory75
KombiNa kryt zavazadlového prostoru
neumísťujte těžké předměty nebo
předměty s ostrými hranami.

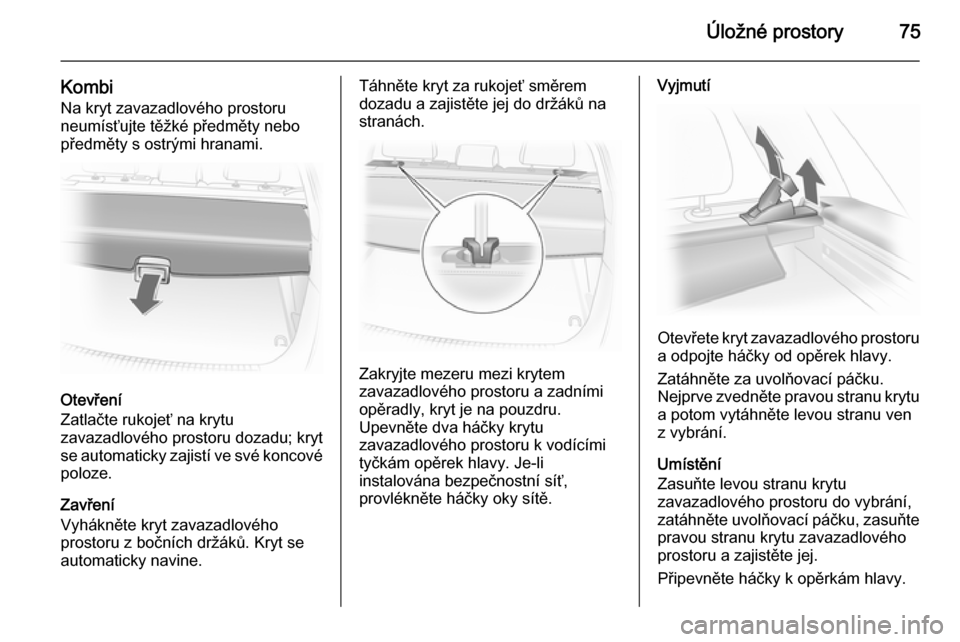

Otevření
Zatlačte rukojeť na krytu
zavazadlového prostoru dozadu; kryt
se automaticky zajistí ve své koncové poloze.
Zavření
Vyhákněte kryt zavazadlového
prostoru z bočních držáků. Kryt se automaticky navine.
Táhněte kryt za rukojeť směrem
dozadu a zajistěte jej do držáků na
stranách.
Zakryjte mezeru mezi krytem
zavazadlového prostoru a zadními
opěradly, kryt je na pouzdru.
Upevněte dva háčky krytu
zavazadlového prostoru k vodícími
tyčkám opěrek hlavy. Je-li
instalována bezpečnostní síť,
provlékněte háčky oky sítě.
Vyjmutí
Otevřete kryt zavazadlového prostoru
a odpojte háčky od opěrek hlavy.
Zatáhněte za uvolňovací páčku.
Nejprve zvedněte pravou stranu krytu a potom vytáhněte levou stranu ven
z vybrání.
Umístění
Zasuňte levou stranu krytu
zavazadlového prostoru do vybrání,
zatáhněte uvolňovací páčku, zasuňte pravou stranu krytu zavazadlového
prostoru a zajistěte jej.
Připevněte háčky k opěrkám hlavy.

76Úložné prostory
TwinTop
Otevření
Uvolněte roletu zavazadlového
prostoru z vybrání na levé a pravé
straně, roleta se automaticky sroluje.
Zavření
Táhněte kryt za rukojeť směrem
dozadu a zajistěte jej do držáků na
stranách.
Na kryt zavazadlového prostoru
nepokládejte žádné předměty.
Vně nebo na horní straně krytu se
nesmí nacházet žádné předměty,
když je střecha otevřena nebo
v procesu otevírání.
Střechu je možné ovládat pouze
v případě, že je roleta zajištěná
v osazení.
Kolejničky a háčky pro
náklad
U verze kombi nainstalujte háčky do
požadované polohy v kolejničkách:
zasuňte háček do horního žlábku na kolejničce a zatlačte jej do dolního
žlábku.
Poutací oka
Poutací oka jsou určená pro zajištění předmětů proti posunu, např. pomocí
poutacích popruhů, sítě na zavazadla nebo bezpečnostní sítě.
Systém regulování
nákladu
FlexOrganizer je flexibilní systém pro
rozdělování zavazadlového prostoru
nebo zabezpečování nákladu u verze kombi.

Úložné prostory77
Systém se skládá z následujících
částí:
■ adaptéry
■ variabilní dělicí síť
■ síťové kapsy
■ háčky
Komponenty jsou upevněné ve dvou
kolejničkách v bočních panelech
pomocí adaptérů a háčků. Dělicí síť je také možno namontovat přímo před
dveře zavazadlového prostoru.
Variabilní dělicí síť
Zasuňte adaptér do každé kolejničky: vyklopte přídržnou desku, zasuňte
adaptér do horního a dolního žlábku
kolejničky a uveďte jej do
požadované polohy. Natočte
přídržnou desku směrem nahoru,
čímž se adaptér zajistí. Před
zasunutím adaptérů je nutné
vysunout tyče sítě: vytáhněte
všechny koncové části a zajistěte je
otáčením ve směru hodinových
ručiček.
Pro instalování zatlačte tyče mírně do
sebe a zasuňte je do příslušných
otvorů v adaptérech. Delší tyč musí
být zasunuta do horního adaptéru.
Pro demontáž zatlačte tyč sítě do
sebe a vyjměte ji z adaptérů. Vyklopte
přídržnou desku adaptéru, vyjměte ji
z dolního žlábku a potom z horního
žlábku.
Háčky a síťová kapsa
Síťovou kapsu lze zavěsit na háčky
pro upevnění zavazadel.

78Úložné prostory
Organizér nákladu
Skládací box pod krytinou podlahy se
používá k rozdělení zavazadlového
prostoru.
Organizér nákladu je možné
používat, pokud jsou opěradla
zajištěná ve vzpřímené poloze.
Chcete-li vyjmout organizér nákladu, vyjměte nejprve pravou a poté levou
část. U modelů s tažným zařízením
nejprve uvolněte přídržný popruh
tažného zařízení a provlékněte jej
okem.
Při montáži postupujte v opačném
pořadí.
Podpora nakládání
U TwinTop: Podpora nakládání
umožňuje pohodlné nakládání do
zavazadlového prostoru, když je
střecha otevřená. Stisknutí tlačítka
podpory nakládání zdvihne složenou
střechu v zavazadlovém prostoru
nahoru o 25 cm. Tím se zvětší otvor
pro nakládání zavazadlového
prostoru.
■ Otevřete víko zavazadlového prostoru.
■ Odhákněte roletu zavazadlového prostoru a připevněte ji na rámzadního okna pomocí držadla.
■ Stiskněte krátce tlačítko podpory nakládání: Složená střecha se
zvedne. Střecha zůstane v této koncové poloze přibližně 9 minut.
