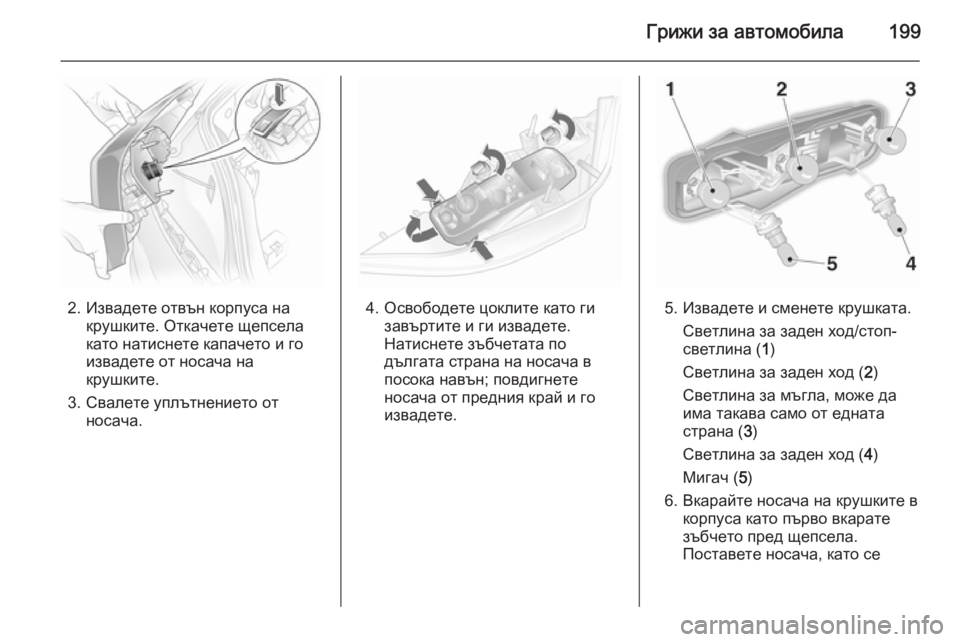

Грижи за автомобила199
2. Извадете отвън корпуса накрушките. Откачете щепсела
като натиснете капачето и го
извадете от носача на
крушките.
3. Свалете уплътнението от носача.4. Освободете цоклите като гизавъртите и ги извадете.
Натиснете зъбчетата по
дългата страна на носача в
посока навън; повдигнете
носача от предния край и го
извадете.5. Извадете и сменете крушката.
Светлина за заден ход/стоп-
светлина ( 1)
Светлина за заден ход ( 2)
Светлина за мъгла, може да
има такава само от едната
страна ( 3)
Светлина за заден ход ( 4)
Мигач ( 5)
6. Вкарайте носача на крушките в корпуса като първо вкарате
зъбчето пред щепсела.
Поставете носача, като се

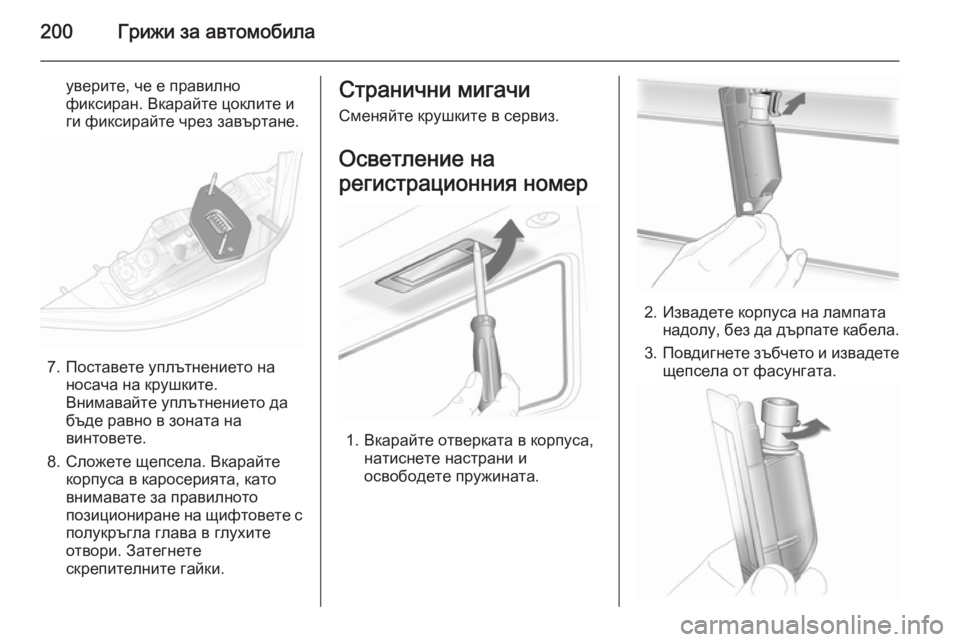

200Грижи за автомобила
уверите, че е правилно
фиксиран. Вкарайте цоклите и
ги фиксирайте чрез завъртане.
7. Поставете уплътнението на носача на крушките.
Внимавайте уплътнението да
бъде равно в зоната на
винтовете.
8. Сложете щепсела. Вкарайте корпуса в каросерията, като
внимавате за правилното
позициониране на щифтовете с
полукръгла глава в глухите
отвори. Затегнете
скрепителните гайки.
Странични мигачи
Сменяйте крушките в сервиз.
Осветление на
регистрационния номер
1. Вкарайте отверката в корпуса, натиснете настрани и
освободете пружината.
2. Извадете корпуса на лампата надолу, без да дърпате кабела.
3. Повдигнете зъбчето и извадете
щепсела от фасунгата.

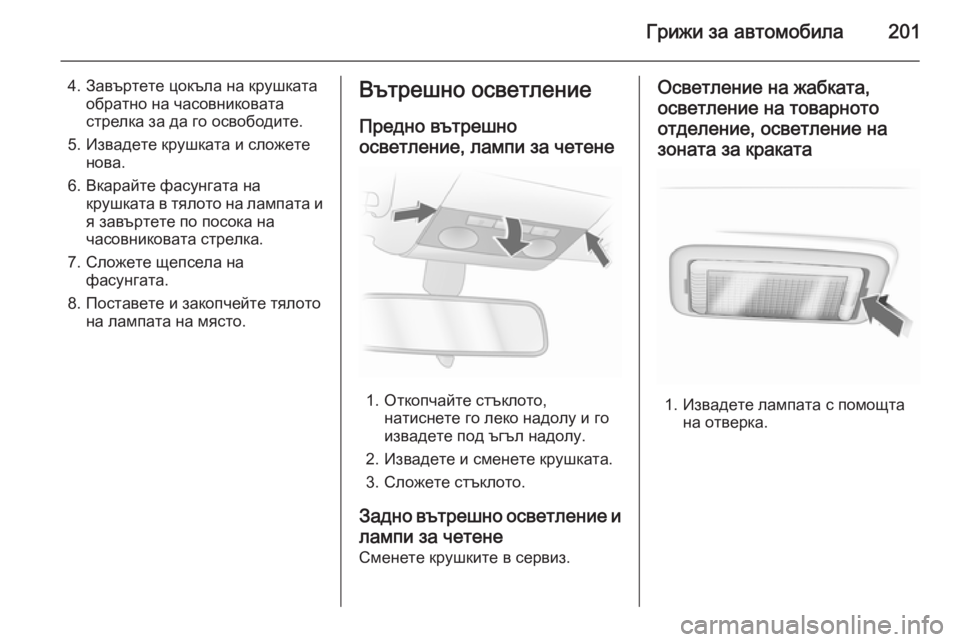

Грижи за автомобила201
4. Завъртете цокъла на крушкатаобратно на часовниковата
стрелка за да го освободите.
5. Извадете крушката и сложете нова.
6. Вкарайте фасунгата на крушката в тялото на лампата и
я завъртете по посока на
часовниковата стрелка.
7. Сложете щепсела на фасунгата.
8. Поставете и закопчейте тялото на лампата на място.Вътрешно осветление
Предно вътрешно
осветление, лампи за четене
1. Откопчайте стъклото, натиснете го леко надолу и го
извадете под ъгъл надолу.
2. Извадете и сменете крушката.
3. Сложете стъклото.
Задно вътрешно осветление и
лампи за четене
Сменете крушките в сервиз.
Осветление на жабката,
осветление на товарното
отделение, осветление на
зоната за краката
1. Извадете лампата с помощта на отверка.

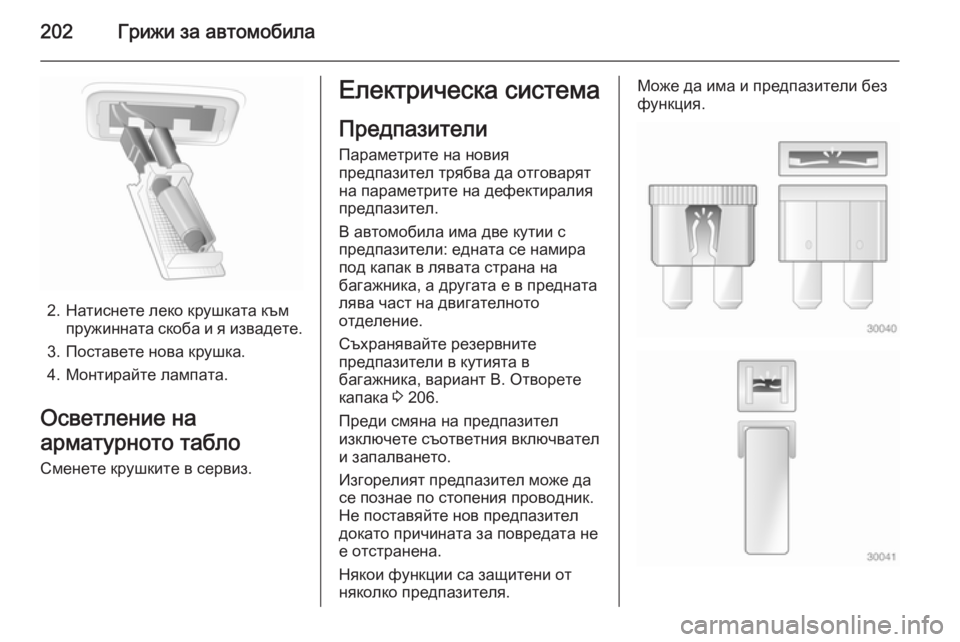

202Грижи за автомобила
2. Натиснете леко крушката къмпружинната скоба и я извадете.
3. Поставете нова крушка.
4. Монтирайте лампата.
Осветление на
арматурното табло
Сменете крушките в сервиз.
Електрическа система
Предпазители
Параметрите на новия
предпазител трябва да отговарят
на параметрите на дефектиралия предпазител.
В автомобила има две кутии с
предпазители: едната се намира
под капак в лявата страна на
багажника, а другата е в предната
лява част на двигателното
отделение.
Съхранявайте резервните
предпазители в кутията в
багажника, вариант В. Отворете
капака 3 206.
Преди смяна на предпазител
изключете съответния включвател
и запалването.
Изгорелият предпазител може да
се познае по стопения проводник.
Не поставяйте нов предпазител докато причината за повредата не
е отстранена.
Някои функции са защитени от
няколко предпазителя.Може да има и предпазители без
функция.

Грижи за автомобила203
Щипка за изваждане на
предпазители Щипката за изваждане на
предпазители може да е поставена
в кутията с предпазители в
багажника.
В зависимост от типа на
предпазителя, поставете щипката отгоре или отстрани на
предпазителя и го издърпайте.
Кутия с предпазители в
двигателното отделение
Вкарайте отверка докрай в отвора
и я наклонете настрани. Отворете
капака нагоре и го извадете.
Кутията с предпазители има два
различни варианта в зависимост от
варианта на кутията с
предпазители в багажника, 3 206.

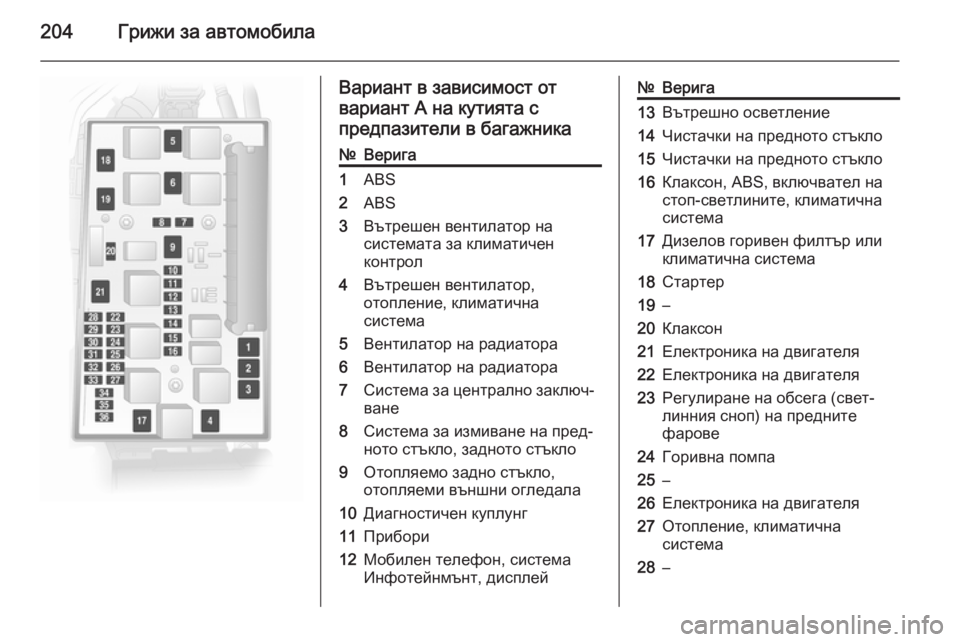

204Грижи за автомобила
Вариант в зависимост отвариант А на кутията с
предпазители в багажника№Верига1ABS2ABS3Вътрешен вентилатор на
системата за климатичен
контрол4Вътрешен вентилатор,
отопление, климатична
система5Вентилатор на радиатора6Вентилатор на радиатора7Система за централно заключ‐ ване8Система за измиване на пред‐ното стъкло, задното стъкло9Отопляемо задно стъкло,
отопляеми външни огледала10Диагностичен куплунг11Прибори12Мобилен телефон, система
Инфотейнмънт, дисплей№Верига13Вътрешно осветление14Чистачки на предното стъкло15Чистачки на предното стъкло16Клаксон, ABS, включвател на
стоп-светлините, климатична
система17Дизелов горивен филтър или
климатична система18Стартер19–20Клаксон21Електроника на двигателя22Електроника на двигателя23Регулиране на обсега (свет‐
линния сноп) на предните
фарове24Горивна помпа25–26Електроника на двигателя27Отопление, климатична
система28–

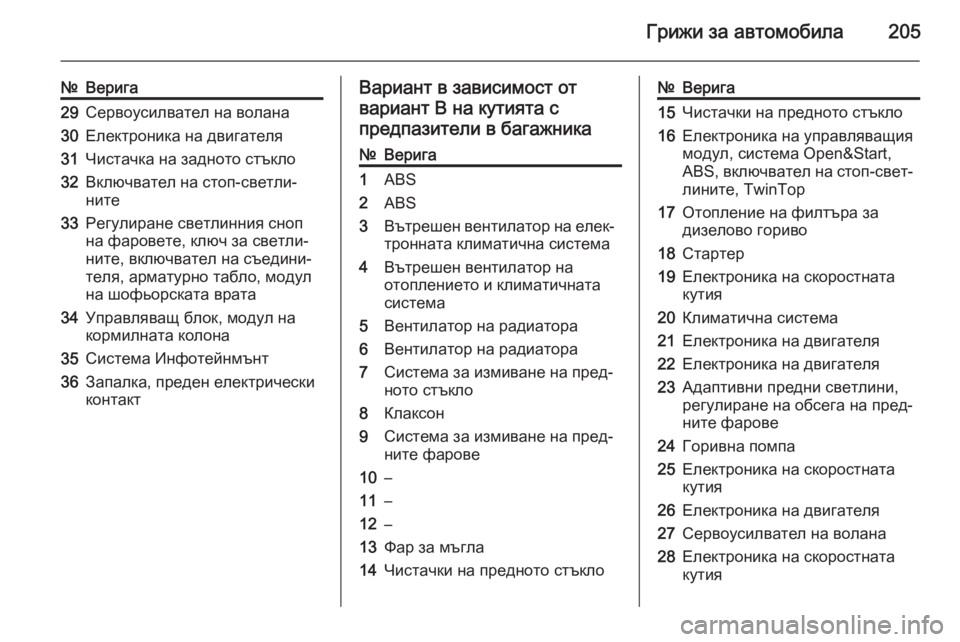

Грижи за автомобила205
№Верига29Сервоусилвател на волана30Електроника на двигателя31Чистачка на задното стъкло32Включвател на стоп-светли‐
ните33Регулиране светлинния сноп
на фаровете, ключ за светли‐
ните, включвател на съедини‐
теля, арматурно табло, модул
на шофьорската врата34Управляващ блок, модул на
кормилната колона35Система Инфотейнмънт36Запалка, преден електрически
контактВариант в зависимост от
вариант В на кутията с
предпазители в багажника№Верига1ABS2ABS3Вътрешен вентилатор на елек‐ тронната климатична система4Вътрешен вентилатор на
отоплението и климатичната
система5Вентилатор на радиатора6Вентилатор на радиатора7Система за измиване на пред‐
ното стъкло8Клаксон9Система за измиване на пред‐ ните фарове10–11–12–13Фар за мъгла14Чистачки на предното стъкло№Верига15Чистачки на предното стъкло16Електроника на управляващия
модул, система Open&Start,
ABS, включвател на стоп-свет‐
лините, TwinTop17Отопление на филтъра за
дизелово гориво18Стартер19Електроника на скоростната
кутия20Климатична система21Електроника на двигателя22Електроника на двигателя23Адаптивни предни светлини,
регулиране на обсега на пред‐
ните фарове24Горивна помпа25Електроника на скоростната
кутия26Електроника на двигателя27Сервоусилвател на волана28Електроника на скоростната
кутия

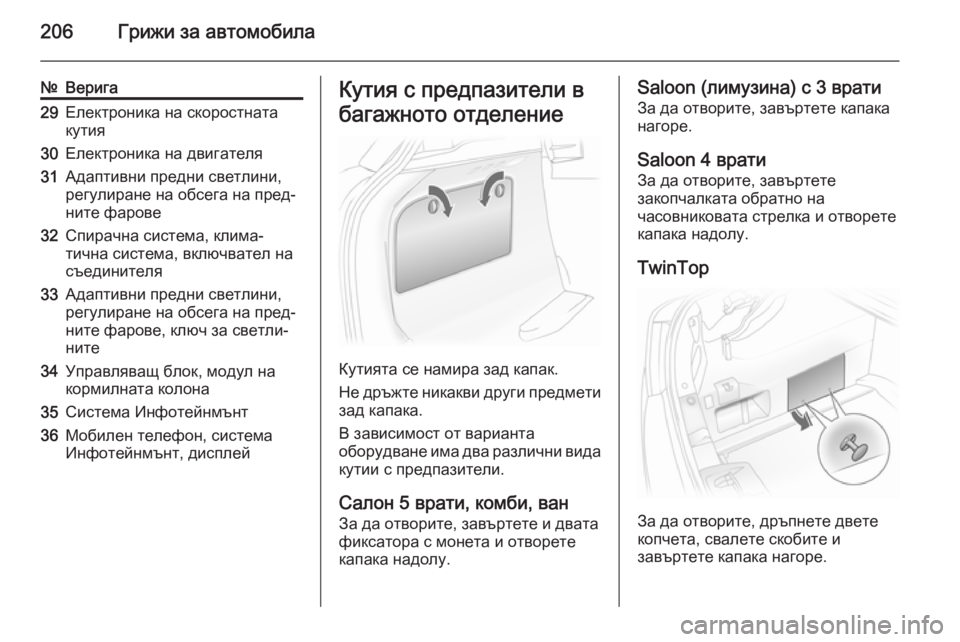

206Грижи за автомобила
№Верига29Електроника на скоростната
кутия30Електроника на двигателя31Адаптивни предни светлини,
регулиране на обсега на пред‐
ните фарове32Спирачна система, клима‐
тична система, включвател на
съединителя33Адаптивни предни светлини, регулиране на обсега на пред‐
ните фарове, ключ за светли‐
ните34Управляващ блок, модул на
кормилната колона35Система Инфотейнмънт36Мобилен телефон, система
Инфотейнмънт, дисплейКутия с предпазители в
багажното отделение
Кутията се намира зад капак.
Не дръжте никакви други предмети зад капака.
В зависимост от варианта
оборудване има два различни вида
кутии с предпазители.
Салон 5 врати, комби, ван
За да отворите, завъртете и двата
фиксатора с монета и отворете
капака надолу.
Saloon (лимузина) с 3 врати
За да отворите, завъртете капака
нагоре.
Saloon 4 врати За да отворите, завъртете
закопчалката обратно на
часовниковата стрелка и отворете
капака надолу.
TwinTop
За да отворите, дръпнете двете
копчета, свалете скобите и
завъртете капака нагоре.
