CO JE TŘEBA ZNÁT PŘED
NASTARTOVÁNÍM VOZIDLA
• NĚKOLIK SLOV KE KLÍČ\bM................13
• IGNITION NODE MODULE (IGNM) — (je-li ve výbavě) ...........................13
• DÁLKOVÝ OVLADAČ ....................13
• VYJMUTÍ KLÍČKU ZE ZAPALOVÁNÍ .........14
• UPOZORNĚNÍ OD KLÍČKU ZAPALOVÁNÍ ....15
• ZÁMEK VOLANTU — (je-li ve výbavě) ...........15
• MANUÁLNÍ ZAMKNUTÍ VOLANTU .........15
• ODEMKNUTÍ ZÁMKU VOLANTU ...........15
• SYSTÉM SENTRY KEY® .....................15
• NÁHRADNÍ KLÍČE ......................16
• PROGRAMOVÁNÍ OVLADAČ\b ZÁKAZNÍKA . .16
• OBECNÉ INFORMACE ...................16
• BEZPEČNOSTNÍ ALARM VOZIDLA — (je-li ve výbavě) .............................17
• OPĚTOVNÁ AKTIVACE SYSTÉMU ..........17
• ZAPNUTÍ SYSTÉMU ......................17
• VYPNUTÍ SYSTÉMU ......................18
• OSVĚTLENÝVSTUP .......................18
9

BEZPEČNOSTNÍ
ALARM VOZIDLA —
(je-li ve výbavě)
Bezpečnostní alarm vozidla sleduje
boční dveře, zadní výklopné dveře/
elektricky ovládané zadní výklopné
dveře, kapotu a elektricky ovládané
posuvné dveře, zda nedochází k neauto-
rizovanému vstupu, a spínač zapalování,
zda nedochází k neautorizované mani-
pulaci. Po aktivaci alarmu se deaktivují
vnitřní spínače zámků dveří, elektricky
ovládaných posuvných dveří a elektricky
ovládaných zadních výklopných dveří.
Bezpečnostní alarm vozidla produkuje
zvukové i vizuální signály.
VAROVÁNÍ!
Nijak neupravujte bezpečnostní alarm
vozidla, nezasahujte do něj. Úpravou
bezpečnostního alarmu vozidla či
zásahem do něj můžete přijít o
ochranu.
OPĚTOVNÁ AKTIVACE
SYSTÉMU
Dojde-li z nějakého důvodu ke spuštění
alarmu a pro jeho deaktivaci nebude nic
podniknuto, bezpečnostní alarm vozidla
vypne houkačku přibližně po 29 sekun-
dách, vypne veškerou vizuální indikaci
po dalších 31 sekundách a pak se bez-
pečnostní alarm vozidla opět aktivuje.
ZAPNUTÍ SYSTÉMU
Bezpečnostní alarm vozidla se aktivuje
následujícím způsobem:
1. Vyjměte klíč ze systému zapalování
(viz podkapitola „Postup startování“
v kapitole „Startování a provoz“, kde jsou
uvedeny podrobnější informace).
• U vozidel vybavených funkcí Keyless
Enter-N-Go™ se přesvědčte, zda je sys-
tém zapalování vozidla nastaven na
"OFF" (VYPNUTO).
• U vozidel, která nejsou vybavena funkcí
Keyless Enter-N-Go™, se přesvědčte,
zda je systém zapalování vozidla nasta-
ven na „OFF“ (VYPNUTO) a zda je klíč
fyzicky vytažen ze zapalování.2.
Uzamkněte vozidlo některým z násle-
dujících způsobů:
• Stiskněte tlačítko LOCK
(ZAMKNOUT) na vnitřním spínači
zámku elektricky ovládaných dveří při
otevřených dveřích řidiče anebo spolu-
jezdce.
• Stiskněte tlačítko LOCK
(ZAMKNOUT) na vnější rukojeti dveří
pasivního vstupu, když je správný dál-
kový ovladač dostupný ve stejné vnější
oblasti (viz podkapitola „Funkce Keyless
Enter-N-Go™" v kapitole „Co je třeba
znát před nastartováním vozidla“, kde
jsou uvedeny podrobnější informace).
• Stiskněte tlačítko LOCK
(ZAMKNOUT) na vysílači dálkového
bezklíčového vstupu (RKE).
3. Jsou-li některé dveře otevřeny,
zavřete je.
17

VYPNUTÍ SYSTÉMU
Bezpečnostní alarm vozidla lze deakti-
vovat některým z následujících způsobů:
• Stiskněte tlačítko UNLOCK (ODE-MKNOUT) na vysílači dálkového
bezklíčového vstupu (RKE).
• Uchopte odemykací dveřní rukojeť pasivního vstupu (u určitých verzí /
pro určité trhy) (viz podkapitola
„Funkce Keyless Enter-N-Go™"
v kapitole „Co je třeba znát před
nastartováním vozidla“, kde jsou uve-
deny podrobnější informace).
• Přepněte systém zapalování vozidla z polohy OFF (VYPNUTO).
• U vozidel vybavených funkcí Key- less Enter-N-Go™" stiskněte tla-
čítko Start/Stop tohoto systému
(pro provedení tohoto úkonu se
musí ve vozidle nacházet alespo\b
jeden správný dálkový ovladač).
• U vozidel, která nejsou vybavena funkcí Keyless Enter-N-Go™"
zasu\bte správný klíč do spínače
zapalování a nastavte je do polohy
ON (ZAPNUTO). POZNÁMKA:
•Vložka pro klíč ve dveřích řidiče a tla-
čítko zadních výklopných dveří na
vysílači RKE nemohou aktivovat
nebo deaktivovat bezpečnostní alarm
vozidla.
•Bezpečnostní alarm vozidla zůstane
aktivován při otevírání elektricky
ovládaných zadních výklopných
dveří. Stisknutím tlačítka zadních
výklopných dveří nelze deaktivovat
bezpečnostní alarm vozidla. Pokud se
někdo dostane do vozidla přes zadní
výklopné dveře a otevře jakékoli
dveře, zazní alarm.
• Když je bezpečnostní alarm vozidla
aktivován, vnitřní spínače zámků
elektricky ovládaných dveří tyto
dveře neodemknou.
Bezpečnostní alarm vozidla je určen
k ochraně vozidla, avšak můžete navodit
takové podmínky, kdy dojde ke spuštění
falešného alarmu. Dojde-li k provedení
některé z dříve popsaných aktivačních
sekvencí, bezpečnostní alarm vozidla se
aktivuje nezávisle na tom, zda se nachá-
zíte ve vozidle nebo nikoliv. Pokud zůstane ve vozidle a otevřete dveře, akti-
vuje se alarm. Dojde-li k tomu, deakti-
vujte bezpečnostní alarm vozidla.
Je-li bezpečnostní alarm vozidla aktivo-
ván a akumulátor bude odpojen, bezpeč-
nostní alarm vozidla zůstane po opětov-
ném připojení akumulátoru aktivován;
vnější světla budou blikat a bude znít
houkačka. Dojde-li k tomu, deaktivujte
bezpečnostní alarm vozidla.
OSVĚTLENÝ VSTUP
Stropní svítidla se zapnou, když
použijete vysílač dálkového bezklíčo-
vého vstupu (RKE) pro odemknutí dveří
nebo otevření jakýchkoli dveří.
Tato funkce také zapíná světla přístupu
k vozidlu ve vnějších zrcátkách (u urči-
tých verzí / pro určité trhy). Viz podka-
pitola „Zrcátka“ v kapitole „Popis funkcí
vozidla“, kde jsou uvedeny podrobnější
informace.
Osvětlení zhasne přibližně po 30 sekun-
dách nebo zhasne okamžitě poté, co spí-
nač zapalování bude z polohy OFF
(VYPNUTO) otočen do polohy ON/
RUN (ZAPNUTO/CHOD).
18

• U vozidel nevybavených elektronic-kým informačním centrem vozidla
(EVIC) lze funkci dálkového odemy-
kání aktivovat nebo deaktivovat pro-
vedením následujících kroků:
1. Tento postup proveďte, když stojíte
mimo vozidlo.
2. Stiskněte a podržte tlačítko LOCK
(ZAMKNOUT) naprogramovaného
vysílače RKE po dobu alespo\b 4 sekund,
ale ne déle než 10 sekund. Poté stiskněte
a podržte tlačítko UNLOCK (ODE-
MKNOUT), zatímco stále držíte tla-
čítko LOCK (ZAMKNOUT).
3. Uvolněte současně obě tlačítka.
4. Proveďte test této funkce, když sto-
jíte mimo vozidlo, stisknutím tlačítek
LOCK/UNLOCK (ZAMKNOUT/
ODEMKNOUT) na vysílači RKE se
spínačem zapalování v poloze OFF
(VYPNUTO) a odstraněným dálkovým
ovladačem.
5. Chcete-li vrátit původní nastavení
funkce, tyto úkony zopakujte. POZNÁMKA:V případě stisknutí
tlačítka LOCK (ZAMKNOUT) na vysí-
lači RKE v době, kdy jste ve vozidle, do-
jde k aktivaci bezpečnostního alarmu
vozidla. Dojde-li k otevření dveří při
aktivovaném bezpečnostním alarmu
vozidla, rozezní se alarm. Stisknutím
tlačítka UNLOCK (ODEMKNOUT)
deaktivujte bezpečnostní alarm vozidla.
ELEKTRICKÉ
OTEVŘENÍ/ZAVŘENÍ
ZADNÍHO VÝKLOPNÉHO
VÍKA (je-li ve výbavě)
Dvojím stisknutím tlačítka pro ZADNÍ
VÝKLOPNÉ DVEŘE na vysílači RKE
po dobu pěti sekund otevřete/zavřete
elektricky ovládané zadní výklopné
dveře. Zadní výklopné dveře budou
pípat po dobu tří sekund ,a poté se
otevřou/zavřou. Pokud stisknete tla-
čítko ve chvíli, kdy se zadní výklopné
dveře elektricky zavírají, vrátí se do zcela
otevřené polohy.
Elektricky ovládané zadní výklopné dveře
lze rovněž otevřít a zavřít stisknutím
tlačítka pro ZADNÍ VÝKLOPNÉ
DVEŘE, které je umístěno na horní kon-
zole.
Je-li ve výbavě zadní vnitřní spínač na
levém zadním sloupku (u určitých verzí/
pro určité trhy), lze jedním zatlačením
na tento spínač zadní výklopné dveře
pouze zavřít. Zadní výklopné dveře
nelze pomocí tohoto spínače otevřít.
Pokud je vozidlo zamčeno a bezpeč-
nostní alarm vozidla je aktivován, nedo-
jde při otevření elektricky ovládaných
zadních výklopných dveří vysílačem
RKE k odemknutí vozidla ani deakti-
vaci bezpečnostního alarmu vozidla.
ELEKTRICKÉ
OTEVŘENÍ/ZAVŘENÍ
LEVÝCH POSUVNÝCH
DVEŘÍ (je-li ve výbavě)
Dvojím stisknutím tlačítka pro LEVÉ
elektricky ovládané posuvné dveře na
vysílači RKE po dobu pěti sekund elek-
tricky otevřete/zavřete levé elektricky
ovládané posuvné dveře. Pokud stisk-
nete tlačítko na vysílači RKE ve chvíli,
kdy se elektricky zavírají dveře, vrátí se
dveře do zcela otevřené polohy.
20

Pokud je vozidlo zamčeno a bezpeč-
nostní alarm vozidla je aktivován, dojde
po dvojím stisknutí tlačítka pro LEVÉ
elektricky ovládané posuvné dveře
k odemknutí elektricky ovládaných
posuvných dveří a deaktivaci bezpeč-
nostního alarmu vozidla.
ELEKTRICKÉ
OTEVŘENÍ/ZAVŘENÍ
PRAVÝCH POSUVNÝCH
DVEŘÍ (je-li ve výbavě)
Dvojím stisknutím tlačítka pro PRAVÉ
elektricky ovládané posuvné dveře na
vysílači RKE během pěti sekund elek-
tricky otevřete/zavřete pravé elektricky
ovládané posuvné dveře. Pokud stisk-
nete tlačítko na vysílači RKE ve chvíli,
kdy se elektricky zavírají dveře, vrátí se
dveře do zcela otevřené polohy.
Pokud je vozidlo zamčeno a bezpeč-
nostní alarm vozidla je aktivován, dojde
po dvojím stisknutí tlačítka pro PRAVÉ
elektricky ovládané posuvné dveře
k odemknutí elektricky ovládaných
posuvných dveří a deaktivaci bezpeč-
nostního alarmu vozidla.
ZHASNUTÍ KONTROLKY
PŘI POUŽITÍ ZÁMKU RKE
(je-li ve výbavě)
Tato funkce způsobí bliknutí ukazatelů
směru, když budou dveře zamknuty
nebo odemknuty pomocí vysílače RKE.
Tuto funkci lze zapínat nebo vypínat.
Chcete-li změnit aktuální nastavení,
postupujte následovně:
• U vozidel vybavených systémemEVIC viz podkapitola „Elektronické
informační centrum vozidla (EVIC) /
Osobní nastavení (Funkce programo-
vatelné zákazníkem)“ v kapitole
„Popis přístrojové desky“, kde jsou
uvedeny podrobnější informace.
• U vozidel, která nejsou vybavena sys- témem EVIC, postupujte takto:
1. Tento postup proveďte, když stojíte
mimo vozidlo.
2.
Stiskněte a podržte tlačítko
UNLOCK (ODEMKNOUT) napro-
gramovaného vysílače RKE po dobu ale-
spo\b 4 sekund, ale ne déle než 10 sekund. Poté stiskněte a podržte tlačítko LOCK
(ZAMKNOUT), zatímco stále držíte
tlačítko UNLOCK (ODEMKNOUT).
3. Uvolněte současně obě tlačítka.
4. Proveďte test této funkce, když sto-
jíte mimo vozidlo, stisknutím tlačítek
LOCK/UNLOCK (ZAMKNOUT/
ODEMKNOUT) na vysílači RKE se
spínačem zapalování v poloze OFF
(VYPNUTO) a odstraněným dálkovým
ovladačem.
5. Chcete-li vrátit původní nastavení
funkce, tyto úkony zopakujte.
POZNÁMKA: V případě stisknutí
tlačítka LOCK (ZAMKNOUT) na
vysílači RKE v době, kdy jste ve vozi-
dle, dojde k aktivaci bezpečnostního
alarmu vozidla. Dojde-li k otevření
dveří při aktivovaném bezpečnostním
alarmu vozidla, rozezní se alarm.
Stisknutím tlačítka UNLOCK (ODE-
MKNOUT) deaktivujte bezpečnostní
alarm vozidla.
21

UPOZORNĚNÍ!
• Žádné předměty se nesmí nacházetna airbagu nebo poblíž něj na pří-
strojové desce, protože takový před-
mět může být nebezpečný, bude-li
náraz vozidla dostatečně silný, aby
se airbag nafouknul.
• Nepokládejte nic na kryty airbagů nebo v jejich blízkosti, ani se je
nepokoušejte otevřít manuálně.
Můžete airbagy poškodit a následně
může dojít ke zranění, jelikož
airbagy již nemusí být funkční.
Ochranné kryty polštářů airbagů
jsou navrženy tak, aby se otevřely
pouze při nafouknutí airbagů.
• Do kolenního polštáře nevrtejte žádné otvory, neřežte jej, ani jej žád-
ným způsobem neupravujte.
• Na kolenní polštář neinstalujte žádné příslušenství, jako například
alarmové kontrolky, stereo repro-
duktory, občanské radiostanice atd. Níže je uvedeno několik jednoduchých
způsobů minimalizace rizika nebezpečí
při aktivaci airbagů:
Děti do 12 let, které jsou přepravovány
na zadních sedadlech, musí být vždy
zajištěny bezpečnostním pásem.
UPOZORNĚNÍ!
Kojenci na dětských sedačkách insta-
lovaných zády ke směru jízdy se nikdy
nesmí převážet na předních sedadlech
ve vozidlech s pokročilým předním
airbagem spolujezdce. Při aktivaci
takového airbagu může dojít k závaž-
nému zranění nebo usmrcení dětí
v této poloze.
Musíte postupovat dle pokynů k použití
dětského zádržného systému, aby bylo
zajištěno, že jej používáte správně.
Všichni cestující musí mít správně
upnutý břišní a ramenní pás. Děti, které nejsou dostatečně velké, aby
mohl být použit bezpečnostní pás vozi-
dla (viz kapitola Dětské zádržné sys-
témy), musí být na zadních sedadlech
zajištěny dětskými zádržnými systémy
nebo na dětských sedačkách uchycených
bezpečnostními pásy. Starší děti, které
nevyžadují použití dětských zádržných
systémů nebo dětských sedaček uchyce-
ných bezpečnostními pásy, musí být na
zadních sedadlech řádně zajištěny bez-
pečnostními pásy. Nikdy nepřipusťte,
aby při uchycení dětí ramenní pás pro-
cházel za dítětem nebo pod jeho paží.
Vznikne-li potřeba uzpůsobit systém
airbagů v tomto vozidle postižené osobě,
obraťte se na zákaznické středisko.
Sedadla řidiče a předního spolujezdce
musí být odsunuta co nejdále dozadu,
aby se pokročilé přední airbagy mohly
správně nafouknout.
Neopírejte se o dveře, ani okna. Je-li vaše
vozidlo vybaveno bočními airbagy a do-
jde k jejich aktivaci, boční airbagy se
silou rozvinou do prostoru mezi vámi a
dveřmi.
50

•Po každém otočení spínače zapalování
do polohy ON/RUN (ZAPNUTO/
CHOD) bude systém ESP zapnutý, i
když byl předtím vypnut.
• Když je systém ESP aktivní, vydávábzučivé nebo klapavé zvuky. To je
normální, zvuky ustanou po deakti-
vaci systému ESP po dokončení
manévru, který způsobil aktivaci sys-
tému ESP.
11. Kontrolka vypnutí elektronického
řízení stability (ESP) (u určitých verzí /
pro určité trhy)
Tato kontrolka signalizuje, že
je vypnuté elektronické řízení
stability (ESP).
12. Otáčkoměr
Uvádí rychlost vozidla.
13.
Upozornění na víko palivové nádrže
Šipka v tomto symbolu je při-
pomenutím, že se dvířka pali-
vové nádrže nacházejí na levé
straně vozidla. 14. Palivoměr
Tento ukazatel informuje o hladině
paliva v palivové nádrži a aktivuje se po
nastavení spínače zapalování do polohy
ON/RUN (ZAPNUTO/CHOD).
15. Kontrolka airbagů
Tato kontrolka se zapne na
čtyři až osm sekund během
kontroly žárovek, když je spí-
nač zapalování poprvé nasta-
ven do polohy ON (ZAPNUTO). Pokud
se kontrolka při startování nerozsvítí,
zůstane svítit nebo se rozsvítí během
jízdy, neprodleně navštivte autorizova-
ného dealera a nechte systém zkontrolo-
vat. Viz podkapitola „Zádržné systémy
cestujících“ v kapitole „Co je třeba znát
před nastartováním vozidla“, kde jsou
uvedeny podrobnější informace.
16. Ukazatel řadicí páky
Ukazatel řadicí páky tvoří samostatnou
oblast na přístrojové desce. Zobrazí pře-
vodový stupe\b zařazený automatickou
převodovkou. POZNÁMKA:
• Před přeřazením z polohy PARKO-
VÁNÍ musíte sešlápnout brzdy.
• Nejvyšší dostupný převodový stupeň se zobrazuje v pravém dolním rohu
elektronického informačního centra
vozidla (EVIC) vždy, když je aktivo-
vána funkce elektronického výběru
rozsahu (ERS). K aktivaci funkce
ERS použijte volič +/- na řadicí páce
(u příslušné verze vozidla). Viz pod-
kapitola „Automatická převodovka“
v kapitole „Startování a provoz“, kde
jsou uvedeny podrobnější infor-
mace.
17. Bezpečnostní světlo vozidla (u urči-
tých verzí / pro určité trhy)
Tato kontrolka bude rychle
blikat přibližně 15 sekund,
když je aktivován bezpeč-
nostní alarm vozidla, a pak
bude blikat pomalu, dokud alarmový
systém nebude deaktivován.
185

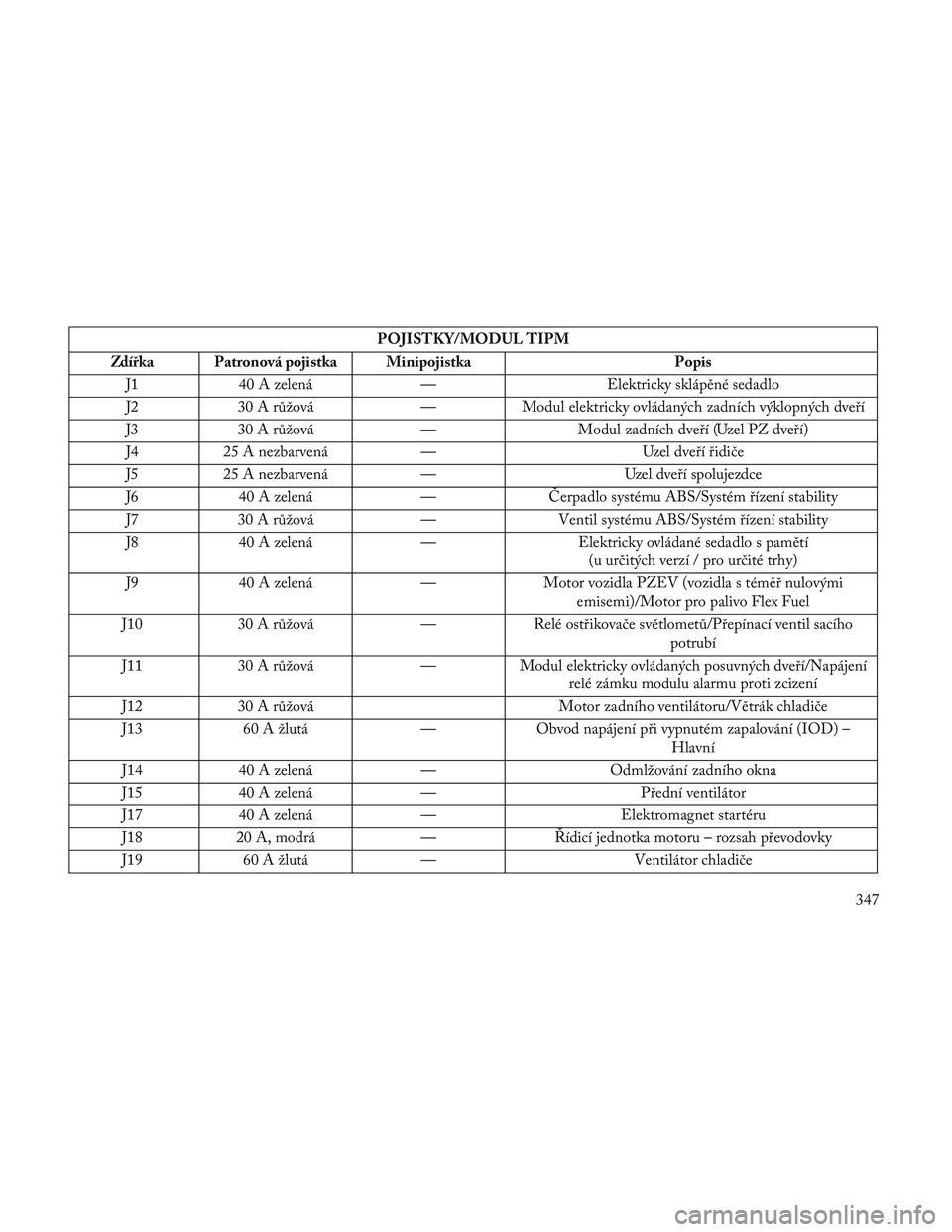

POJISTKY/MODUL TIPM
Zdířka Patronová pojistka Minipojistka Popis J1 40 A zelená — Elektricky sklápěné sedadlo
J2 30 A růžová — Modul elektricky ovládaných zadních výklopných dveří
J3 30 A růžová — Modul zadních dveří (Uzel PZ dveří)
J4 25 A nezbarvená — Uzel dveří řidiče
J5 25 A nezbarvená — Uzel dveří spolujezdce
J6 40 A zelená — Čerpadlo systému ABS/Systém řízení stability
J7 30 A růžová — Ventil systému ABS/Systém řízení stability
J8 40 A zelená — Elektricky ovládané sedadlo s pamětí (u určitých verzí / pro určité trhy)
J9 40 A zelená — Motor vozidla PZEV (vozidla s téměř nulovými emisemi)/Motor pro palivo Flex Fuel
J10 30 A růžová —Relé ostřikovače světlometů/Přepínací ventil sacího
potrubí
J11 30 A růžová —Modul elektricky ovládaných posuvných dveří/Napájení
relé zámku modulu alarmu proti zcizení
J12 30 A růžová Motor zadního ventilátoru/Větrák chladiče
J13 60 A žlutá —Obvod napájení při vypnutém zapalování (IOD) –
Hlavní
J14 40 A zelená — Odmlžování zadního okna
J15 40 A zelená — Přední ventilátor
J17 40 A zelená — Elektromagnet startéru
J18 20 A, modrá —Řídicí jednotka motoru – rozsah převodovky
J19 60 A žlutá — Ventilátor chladiče
347
