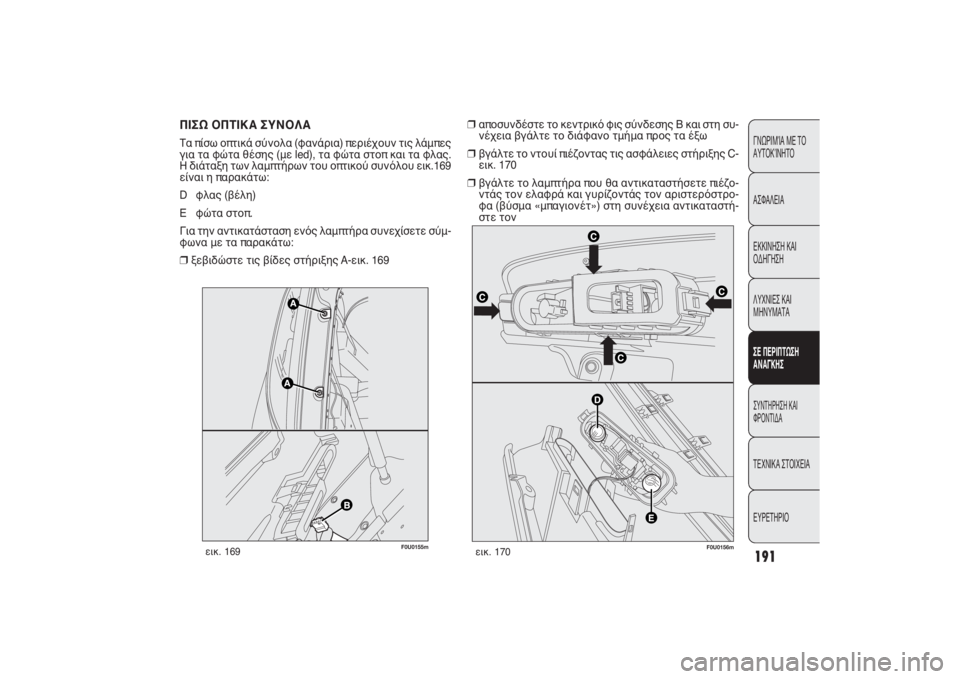

ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ Τα πίσω οπτικά σύνολα (φανάρια) περιέχουν τις λάμπες
για τα φώτα θέσης (με led), τα φώτα στοπ και τα φλας.
Η διάταξη των λαμπτήρων του οπτικού συνόλου εικ.169
είναι η παρακάτω:
D φλας (βέλη)
E φώτα στοπ.
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:❒
ξεβιδώστε τις βίδες στήριξης A-εικ. 169
F0U0155m
εικ. 169
❒
αποσυνδέστε το κεντρικό φις σύνδεσης Β και στη συ-
νέχεια βγάλτε το διάφανο τμήμα προς τα έξω
❒
βγάλτε το ντουί πιέζοντας τις ασφάλειες στήριξης C-
εικ. 170
❒
βγάλτε το λαμπτήρα που θα αντικαταστήσετε πιέζο-
ντάς τον ελαφρά και γυρίζοντάς τον αριστερόστρο-
φα (βύσμα «μπαγιονέτ») στη συνέχεια αντικαταστή-
στε τον
F0U0156m
εικ. 170
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 191

192
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
❒
μοντάρετε το ντουί
❒
συνδέστε ξανά το φις σύνδεσης, τοποθετήστε σωστά
το σύνολο στο αμάξωμα του αυτοκινήτου και βιδώ-
στε τις βίδες στήριξης Α.
ΣΗΜΑΝΤΙΚΟ Για την αντικατάσταση των φώτων θέσης
με led απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτη-
σης της Fiat.

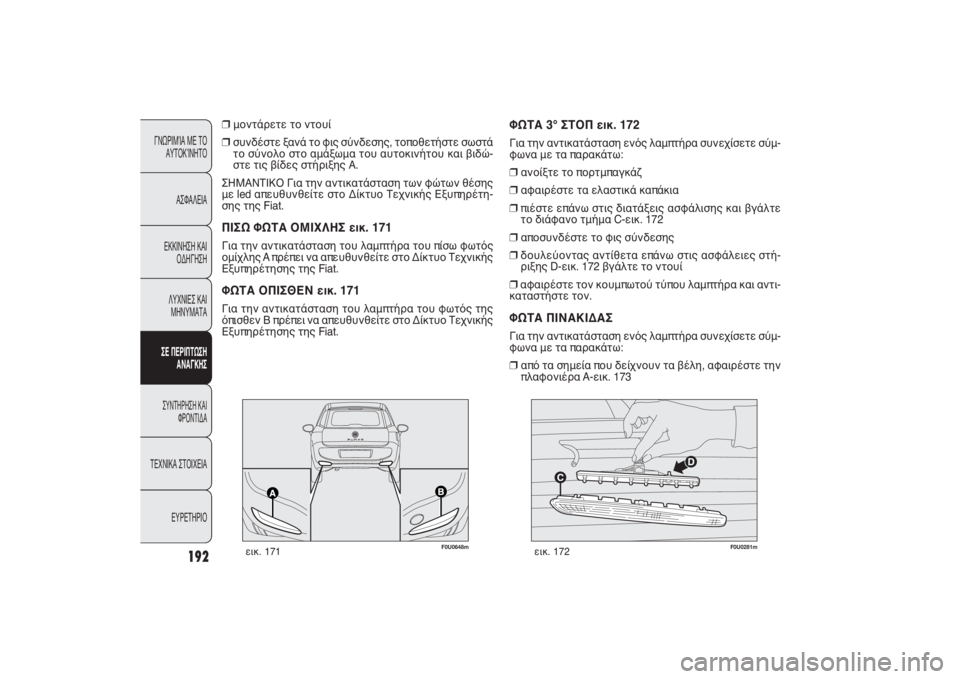

ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ εικ. 171 Για την αντικατάσταση του λαμπτήρα του πίσω φωτός
ομίχλης A πρέπει να απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.ΦΩΤΑ ΟΠΙΣΘΕΝ εικ. 171 Για την αντικατάσταση του λαμπτήρα του φωτός της
όπισθεν Β πρέπει να απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat.
F0U0648m
εικ. 171
F0U0281m
εικ. 172
ΦΩΤΑ 3° ΣΤΟΠ εικ. 172Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:❒
ανοίξτε το πορτμπαγκάζ
❒
αφαιρέστε τα ελαστικά καπάκια
❒
πιέστε επάνω στις διατάξεις ασφάλισης και βγάλτε
το διάφανο τμήμα C-εικ. 172
❒
αποσυνδέστε το φις σύνδεσης
❒
δουλεύοντας αντίθετα επάνω στις ασφάλειες στή-
ριξης D-εικ. 172 βγάλτε το ντουί
❒αφαιρέστε τον κουμπωτού τύπου λαμπτήρα και αντι-
καταστήστε τον.ΦΩΤΑ ΠΙΝΑΚΙΔΑΣΓια την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:❒
από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα A-εικ. 173
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 192

193ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0160m
εικ. 174
F0U0159m
εικ. 173
❒
αντικαταστήστε το λαμπτήρα εικ.174 βγάζοντάς τον
από τις πλευρικές επαφές προσέχοντας ο καινούρ-
γιος λαμπτήρας να ασφαλίσει καλά επάνω στις ίδιες
επαφές
❒
κουμπώστε ξανά το φακό/διάφανο τμήμα.
F0U0163m
εικ. 175

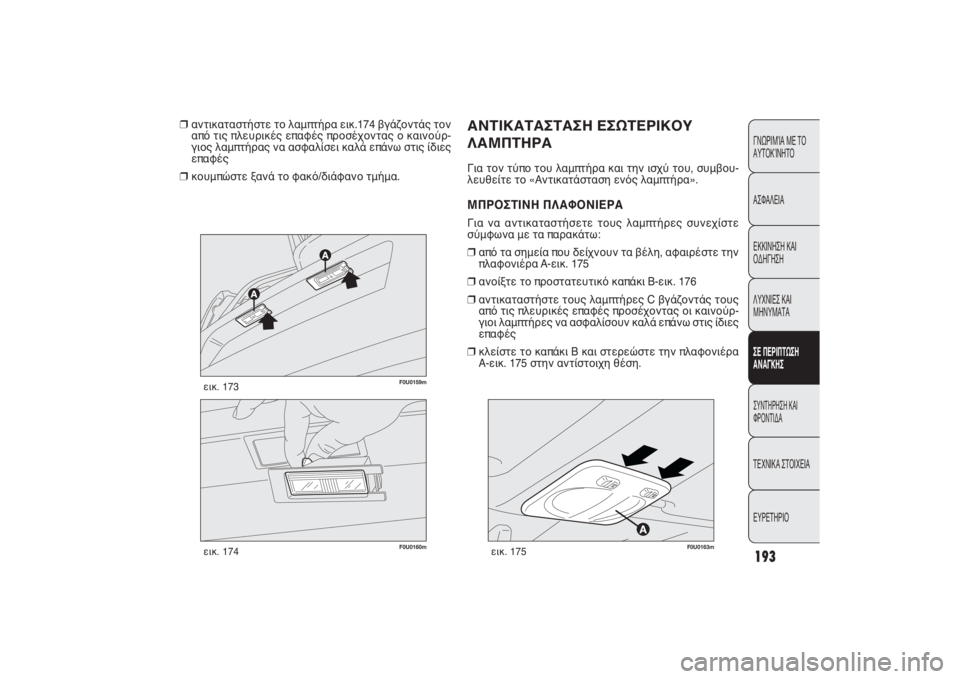

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΓια τον τύπο του λαμπτήρα και την ισχύ του, συμβου-
λευθείτε το «Αντικατάσταση ενός λαμπτήρα».ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑΓια να αντικαταστήσετε τους λαμπτήρες συνεχίστε
σύμφωνα με τα παρακάτω:❒
από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα A-εικ. 175
❒
ανοίξτε το προστατευτικό καπάκι B-εικ. 176
❒
αντικαταστήστε τους λαμπτήρες C βγάζοντάς τους
από τις πλευρικές επαφές προσέχοντας οι καινούρ-
γιοι λαμπτήρες να ασφαλίσουν καλά επάνω στις ίδιες
επαφές
❒
κλείστε το καπάκι B και στερεώστε την πλαφονιέρα
A-εικ. 175 στην αντίστοιχη θέση.
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 193

F0U0164m
εικ. 176

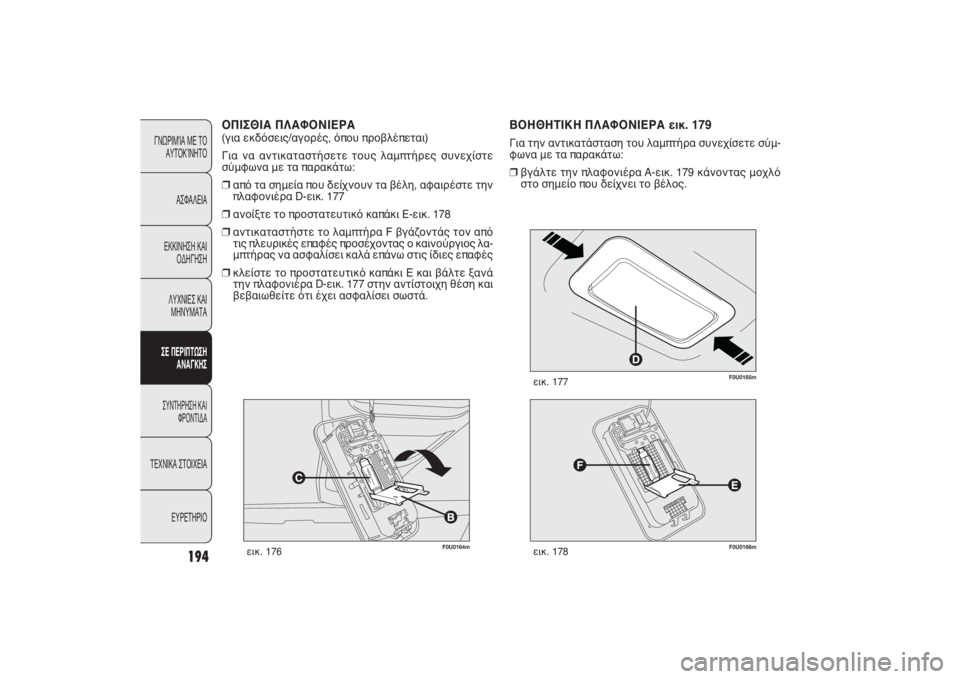

ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ (για εκδόσεις/αγορές, όπου προβλέπεται)
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε
σύμφωνα με τα παρακάτω:❒από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την
πλαφονιέρα D-εικ. 177❒ανοίξτε το προστατευτικό καπάκι Ε-εικ. 178❒αντικαταστήστε το λαμπτήρα F βγάζοντάς τον από
τις πλευρικές επαφές προσέχοντας ο καινούργιος λα-
μπτήρας να ασφαλίσει καλά επάνω στις ίδιες επαφές❒κλείστε το προστατευτικό καπάκι E και βάλτε ξανά
την πλαφονιέρα D-εικ. 177 στην αντίστοιχη θέση και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά.
194
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0166m
εικ. 178
F0U0165m
εικ. 177

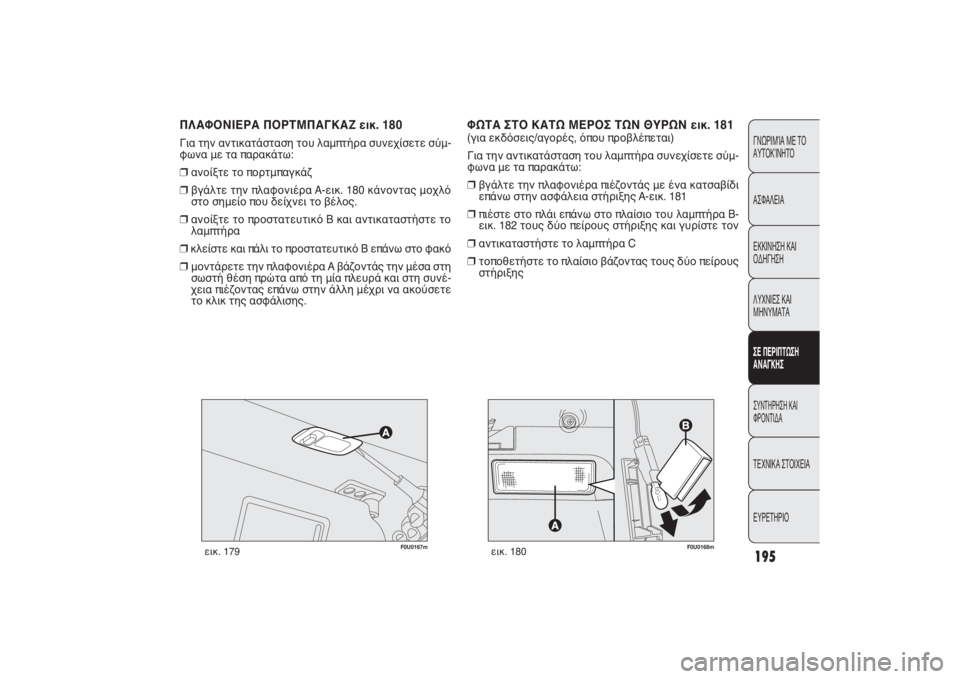

ΒΟΗΘΗΤΙΚΗ ΠΛΑΦΟΝΙΕΡΑ εικ. 179Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:❒
βγάλτε την πλαφονιέρα A-εικ. 179 κάνοντας μοχλό
στο σημείο που δείχνει το βέλος.
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 194

195ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0167m
εικ. 179
ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ εικ. 180Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:❒
ανοίξτε το πορτμπαγκάζ
❒
βγάλτε την πλαφονιέρα A-εικ. 180 κάνοντας μοχλό
στο σημείο που δείχνει το βέλος.
❒
ανοίξτε το προστατευτικό B και αντικαταστήστε το
λαμπτήρα
❒κλείστε και πάλι το προστατευτικό B επάνω στο φακό❒
μοντάρετε την πλαφονιέρα Α βάζοντάς την μέσα στη
σωστή θέση πρώτα από τη μία πλευρά και στη συνέ-
χεια πιέζοντας επάνω στην άλλη μέχρι να ακούσετε
το κλικ της ασφάλισης.
F0U0168m
εικ. 180
ΦΩΤΑ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ ΤΩΝ ΘΥΡΩΝ εικ. 181(για εκδόσεις/αγορές, όπου προβλέπεται)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:❒
βγάλτε την πλαφονιέρα πιέζοντάς με ένα κατσαβίδι
επάνω στην ασφάλεια στήριξης A-εικ. 181
❒
πιέστε στο πλάι επάνω στο πλαίσιο του λαμπτήρα B-
εικ. 182 τους δύο πείρους στήριξης και γυρίστε τον
❒
αντικαταστήστε το λαμπτήρα C
❒
τοποθετήστε το πλαίσιο βάζοντας τους δύο πείρους
στήριξης
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 195

196
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0170
εικ. 182
F0U0169m
εικ. 181
❒μοντάρετε την πλαφονιέρα βάζοντάς την πρώτα από
την πλευρά D-εικ. 181 και στη συνέχεια πιέστε προς
τα επάνω μέχρι να ακούσετε το κλικ ασφάλισης.
F0U0171m
εικ. 183

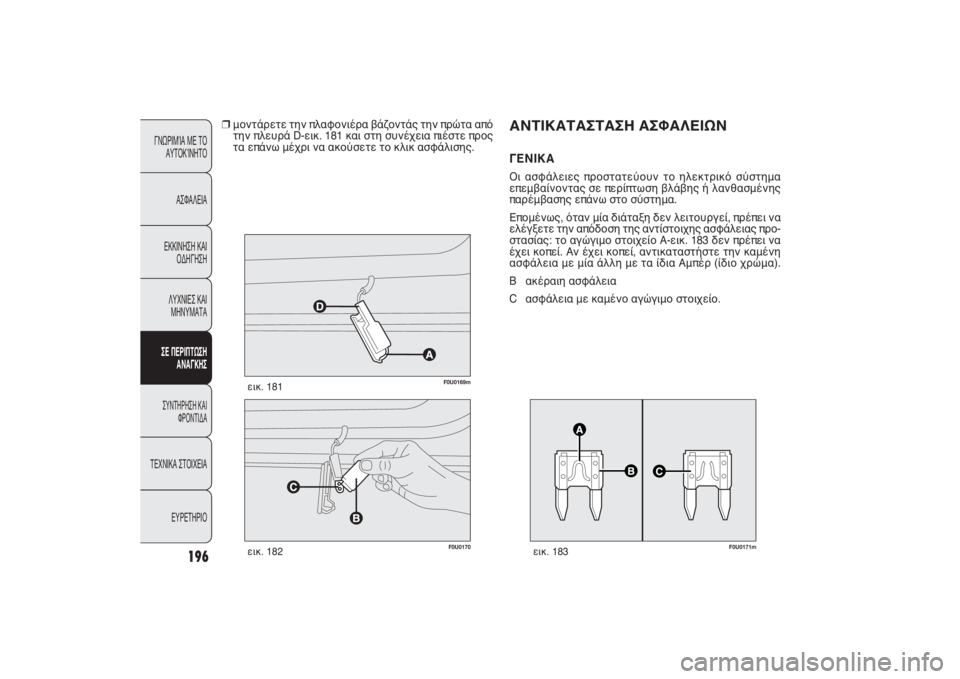

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ ΓΕΝΙΚΑΟι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα
επεμβαίνοντας σε περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να
ελέγξετε την απόδοση της αντίστοιχης ασφάλειας προ-
στασίας: το αγώγιμο στοιχείο Α-εικ. 183 δεν πρέπει να
έχει κοπεί. Αν έχει κοπεί, αντικαταστήστε την καμένη
ασφάλεια με μία άλλη με τα ίδια Αμπέρ (ίδιο χρώμα).
B ακέραιη ασφάλεια
C ασφάλεια με καμένο αγώγιμο στοιχείο.
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 196

197ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

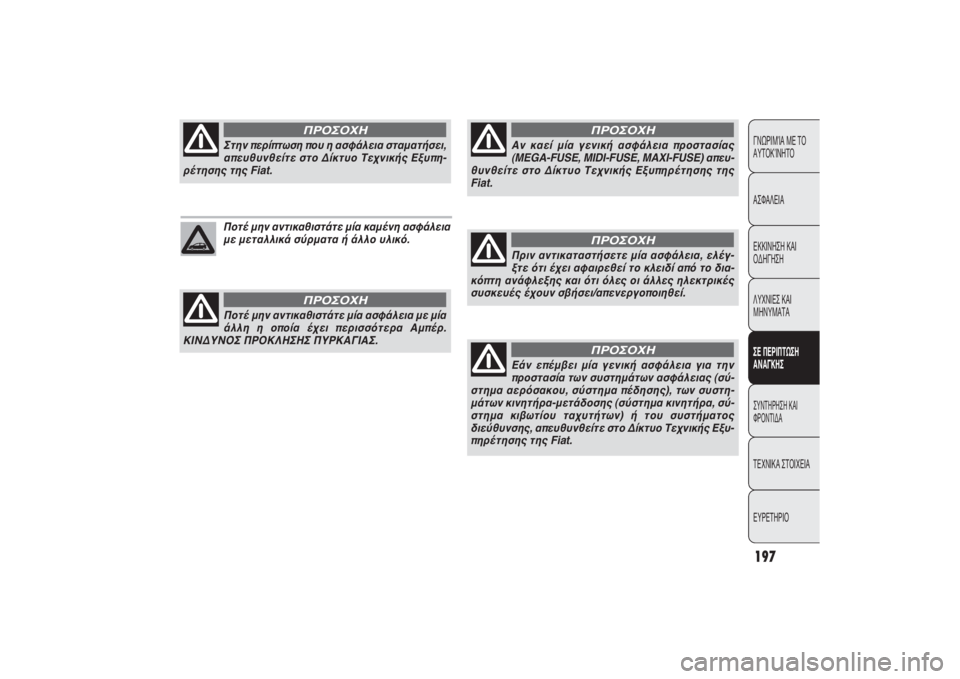

Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια
με μεταλλικά σύρματα ή άλλο υλικό.Στην περίπτωση που η ασφάλεια σταματήσει,
απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπη-
ρέτησης της Fiat.
ΠΡΟΣΟΧΗ
Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία
άλλη η οποία έχει περισσότερα Αμπέρ.
ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΠΥΡΚΑΓΙΑΣ.
ΠΡΟΣΟΧΗ
Αν καεί μία γενική ασφάλεια προστασίας
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) απευ-
θυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.
ΠΡΟΣΟΧΗ
Πριν αντικαταστήσετε μία ασφάλεια, ελέγ-
ξτε ότι έχει αφαιρεθεί το κλειδί από το δια-
κόπτη ανάφλεξης και ότι όλες οι άλλες ηλεκτρικές
συσκευές έχουν σβήσει/απενεργοποιηθεί.
ΠΡΟΣΟΧΗ
Εάν επέμβει μία γενική ασφάλεια για την
προστασία των συστημάτων ασφάλειας (σύ-
στημα αερόσακου, σύστημα πέδησης), των συστη-
μάτων κινητήρα-μετάδοσης (σύστημα κινητήρα, σύ-
στημα κιβωτίου ταχυτήτων) ή του συστήματος
διεύθυνσης, απευθυνθείτε στο Δίκτυο Τεχνικής Εξυ-
πηρέτησης της Fiat.
ΠΡΟΣΟΧΗ
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 197

198
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0172m
εικ. 184
F0U0173m
εικ. 185

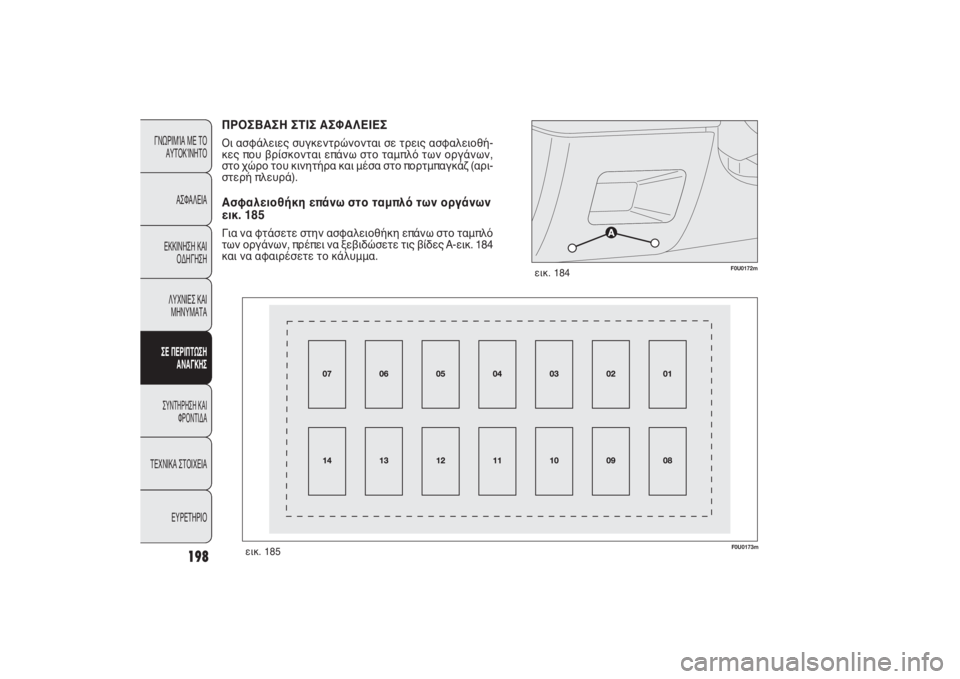

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣΟι ασφάλειες συγκεντρώνονται σε τρεις ασφαλειοθή-
κες που βρίσκονται επάνω στο ταμπλό των οργάνων,
στο χώρο του κινητήρα και μέσα στο πορτμπαγκάζ (αρι-
στερή πλευρά).Ασφαλειοθήκη επάνω στο ταμπλό των οργάνων
εικ. 185Για να φτάσετε στην ασφαλειοθήκη επάνω στο ταμπλό
των οργάνων, πρέπει να ξεβιδώσετε τις βίδες A-εικ. 184
και να αφαιρέσετε το κάλυμμα.
