2014 FIAT PUNTO ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

F0U0085m
εικ. 86
F0U0086m
εικ. 87
Διαδικασία προγραμματισμού:
❒φέρτε το τζάμι που θα προγραμματιστεί στο άνω τέρ-
μα της διαδρομής με τη χειροκίνητη λειτουργία
❒όταν φτάσει στο τέρμα της επάνω διαδρομής συνε-
χίστε να πιέζετε το πλήκτρο ανεβάσματος για 1 δευτ.
τουλάχιστον.ΟΠΙΣΘΙΑ ΧΕΙΡΟΚΙΝΗΤΑ (εκδόσεις με 5 πόρτες)
εικ. 87 (για εκδόσεις/αγορές, όπου προβλέπεται)Για να ανοίξετε/κλείσετε το παράθυρο χρησιμοποιήστε
το γρύλο ενεργοποίησης.
Προγραμματισμός συστήματος ηλεκτρικών
παραθύρωνΜετά από μία ενδεχόμενη αποσύνδεση της μπαταρίας
ή διακοπή της ασφάλειας, είναι απαραίτητο να προ-
γραμματίσετε ξανά τη λειτουργία του συστήματος.
87ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Η μη σωστή χρήση των ηλεκτρικών παραθύ-
ρων μπορεί να γίνει επικίνδυνη. Πριν και κα-
τά τη διάρκεια της ενεργοποίησής τους, βεβαιωθεί-
τε ότι δεν υπάρχει κίνδυνος έκθεσης των επιβατών
σε τραυματισμούς που οφείλονται στην κίνηση των
τζαμιών ή σε αντικείμενα που σύρονται ή σπρώχνο-
νται από αυτά. Βγαίνοντας από το αυτοκίνητο, βγά-
ζετε πάντα το κλειδί από το διακόπτη ανάφλεξης
ώστε να εμποδίσετε την τυχαία ενεργοποίηση των
παραθύρων, η οποία θα αποτελέσει κίνδυνο για όποι-
ον βρίσκεται μέσα στο αυτοκίνητο.
ΠΡΟΣΟΧΗ
078-124 PUNTO EASY 1ed GR 25/10/13 14.13 Pagina 87

F0U0088m
εικ. 88
F0U0087m
εικ. 89

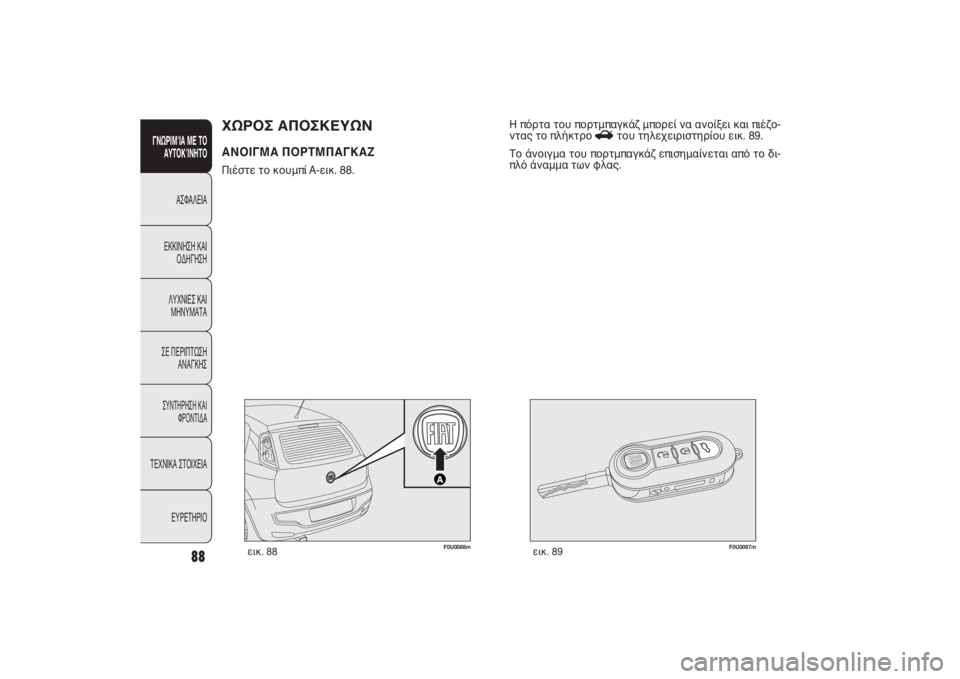

Η πόρτα του πορτμπαγκάζ μπορεί να ανοίξει και πιέζο-
ντας το πλήκτρο Rτου τηλεχειριστηρίου εικ. 89.
Το άνοιγμα του πορτμπαγκάζ επισημαίνεται από το δι-
πλό άναμμα των φλας.
ΧΩΡΟΣ ΑΠΟΣΚΕΥΩΝΑΝΟΙΓΜΑ ΠΟΡΤΜΠΑΓΚΑΖΠιέστε το κουμπί A-εικ. 88.
88
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ078-124 PUNTO EASY 1ed GR 25/10/13 14.13 Pagina 88

89ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Όταν χρησιμοποιείτε το πορτμπαγκάζ μην
ξεπερνάτε ποτέ τα μέγιστα επιτρεπόμενα
όρια φόρτωσης (δείτε το κεφάλαιο «Τεχνικά χαρα-
κτηριστικά»). Βεβαιωθείτε επίσης ότι τα αντικείμενα
που βρίσκονται μέσα στο πορτμπαγκάζ έχουν τοπο-
θετηθεί σωστά, έτσι ώστε με ένα απότομο φρενάρι-
σμα να μην έρθουν μπροστά, τραυματίζοντας τους
επιβάτες.
ΠΡΟΣΟΧΗ
Μην ταξιδεύετε ποτέ με αντικείμενα τοπο-
θετημένα επάνω στην καπελιέρα: μπορεί να
προκαλέσουν τραυματισμούς στους επιβάτες στην
περίπτωση ατυχήματος ή απότομου φρεναρίσματος.
ΠΡΟΣΟΧΗ
Η τοποθέτηση αντικειμένων επάνω στην κα-
πελιέρα ή στην πόρτα του πορτμπαγκάζ
(ηχεία, αεροτομές, κτλ.) πέρα από αυτά που
προβλέπει ο κατασκευαστής μπορεί να επηρεάσει τη
σωστή λειτουργία των πλευρικών αμορτισέρ με αέριο
της πόρτας του πορτμπαγκάζ.
F0U0089m
εικ. 90
ΚΛΕΙΣΙΜΟ ΠΟΡΤΜΠΑΓΚΑΖ Κατεβάστε την πόρτα του πορτμπαγκάζ μέχρι να ακού-
σετε το κλικ της ασφάλισης εικ. 90.
078-124 PUNTO EASY 1ed GR 25/10/13 14.13 Pagina 89

F0U0091m
εικ. 92
ΑΝΟΙΓΜΑ ΤΟΥ ΠΟΡΤΜΠΑΓΚΑΖ ΣΕ
ΠΕΡΙΠΤΩΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ εικ. 91Για να μπορέσετε να ανοίξτε το πορτμπαγκάζ από μέ-
σα, στην περίπτωση που έχει ξεφορτιστεί η μπαταρία
του αυτοκινήτου ή μετά από βλάβη στην ηλεκτρική
κλειδαριά του πορτμπαγκάζ, είναι απαραίτητο να ακο-
λουθήσετε τα παρακάτω:
❒ρίξτε τελείως τα πίσω καθίσματα (δείτε παράγραφο
«Επέκταση του πορτμπαγκάζ
»σε αυτό το κεφάλαιο)
❒δουλεύοντας μέσα από το χώρο του πορτμπαγκάζ,
πιέστε το μοχλό B.
90
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0090m
εικ. 91
ΕΠΕΚΤΑΣΗ ΤΟΥ ΠΟΡΤΜΠΑΓΚΑΖ
Μερική επέκταση (1/3 ή 2/3) εικ. 92(για εκδόσεις/αγορές, όπου προβλέπεται)Το πίσω διαχωριζόμενο κάθισμα επιτρέπει τη μερική
επέκταση (1/3 ή 2/3) ή την ολική του πορτμπαγκάζ.
Συνεχίστε όπως ακολουθεί:
❒κατεβάστε τελείως τα προσκέφαλα του πίσω καθί-
σματος
❒ελέγξτε ότι δεν έχει στρίψει η ζώνη ασφαλείας του
καθίσματος
❒ρίξτε τα μαξιλάρια μπροστά προς τη φορά που δείχνει
το βέλος εικ. 92
❒λειτουργήστε τις χειρολαβές Α ή Β εικ. 93 για να
ελευθερώσετε αντίστοιχα το αριστερό ή το δεξιό τμή-
μα της πλάτης του καθίσματος και οδηγείστε την πλά-
τη επάνω στο κάτω μέρος του καθίσματος.
078-124 PUNTO EASY 1ed GR 25/10/13 14.13 Pagina 90

91ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
❒ρίξτε τα μαξιλάρια μπροστά προς τη φορά που δείχνει
το βέλος εικ. 94
❒λειτουργήστε τους μοχλούς A και B-εικ. 95 για να
ελευθερώσετε τις πλάτες του καθίσματος και οδη-
γήστε τις επάνω στο κάτω μέρος του καθίσματος. Η επέκταση της δεξιάς πλευράς του πορτμπαγκάζ επι-
τρέπει τη μεταφορά δύο επιβατών επάνω στο αριστερό
τμήμα του πίσω καθίσματος. Η επέκταση της αριστερής
πλευράς του πορτμπαγκάζ επιτρέπει τη μεταφορά ενός
επιβάτη επάνω στο δεξιό τμήμα του πίσω καθίσματος.
Μέγιστη επέκταση εικ. 95Αναδιπλώστε ολόκληρο το πίσω κάθισμα για να επιτύ-
χετε τη μέγιστη επέκταση του πορτμπαγκάζ.
Συνεχίστε όπως ακολουθεί:
❒κατεβάστε τελείως τα προσκέφαλα του πίσω καθί-
σματος
❒ελέγξτε ότι δεν έχει στρίψει η ζώνη ασφαλείας του
καθίσματος
F0U0092m
εικ. 93
F0U0094m
εικ. 95
F0U0093m
εικ. 94
078-124 PUNTO EASY 1ed GR 25/10/13 14.13 Pagina 91

F0U0095m
εικ. 96
Βεβαιωθείτε ότι η πλάτη έχει στερεωθεί σωστά και στις
δύο πλευρές, έτσι ώστε σε ένα απότομο φρενάρισμα
η πλάτη να μην έρθει μπροστά τραυματίζοντας τους επι-
βάτες.ΕΞΑΓΩΓΗ ΤΗΣ ΚΑΠΕΛΙΕΡΑΣΑν θέλετε να βγάλετε την καπελιέρα για να μεγαλώ-
σετε το χώρο των αποσκευών: ελευθερώστε τα επάνω
άκρα A-εικ. 97 των δύο τιραντών βγάζοντας τις θηλιές
από τους πείρους, βγάλτε και γυρίστε την καπελιέρα
μέσα στην αντίστοιχη βάση και αφαιρέστε τους δύο πεί-
ρους εικ. 9 από τις πλευρικές βάσεις.
Τοποθέτηση πίσω καθίσματος εικ. 96Σηκώστε τις πλάτες του πίσω καθίσματος και πιέστε τις
προς τα πίσω μέχρι να ακουστεί το κλικ ασφάλισης και
από τις δύο βάσεις συγκράτησης
Τοποθετήστε τις δέστρες των ζωνών ασφαλείας προς
τα επάνω και φέρτε το κάτω μέρος του καθίσματος
στην κανονική θέση για τη χρήση του.
ΣΗΜΑΝΤΙΚΟ Η σωστή αγκίστρωση της πλάτης εξασφα-
λίζεται όταν εξαφανίζεται η «κόκκινη λωρίδα
»
που
υπάρχει επάνω στους μοχλούς για την αναδίπλωση της
πλάτης. Αυτή η «κόκκινη λωρίδα
»δηλώνει ότι η πλάτη
δεν έχει αγκιστρωθεί. Όταν επαναφέρετε την πλάτη
του καθίσματος στην θέση χρήσης, σιγουρευτείτε ότι
έχει ασφαλίσει σωστά και ότι έχετε ακούσει τον ήχο
ασφάλισης (κλικ).
92
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0097m
εικ. 97
078-124 PUNTO EASY 1ed GR 25/10/13 14.13 Pagina 92

F0U0096m
εικ. 99
93ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0098m
εικ. 98
Αφού βγει, η καπελιέρα μπορεί να τοποθετηθεί εγκάρ-
σια μεταξύ των πλατών των μπροστινών καθισμάτων και
με διπλωμένο το μαξιλάρι του πίσω καθίσματος εικ. 99.
F0U0100m
εικ. 100
ΚΑΠΟ ΚΙΝΗΤΗΡΑΑΝΟΙΓΜΑ Συνεχίστε όπως ακολουθεί:
❒τραβήξτε το μοχλό εικ. 100 στη φορά που δείχνει το
βέλος
❒τραβήξτε το μοχλό A-εικ. 101 όπως φαίνεται στην ει-
κόνα
❒σηκώστε το καπό και ταυτόχρονα ελευθερώστε τον
άξονα στήριξης D-εικ.102 από την αντίστοιχη διάτα-
ξη ασφάλισης D, στη συνέχεια βάλτε το άκρο C-
εικ.103 του άξονα μέσα στη βάση E του καπό.
ΣΗΜΑΝΤΙΚΟ Πριν σηκώσετε το καπό βεβαιωθείτε ότι
τα μπράτσα των υαλοκαθαριστήρων του παρμπρίζ είναι
σηκωμένα.
078-124 PUNTO EASY 1ed GR 25/10/13 14.13 Pagina 93

F0U0619m
εικ. 101

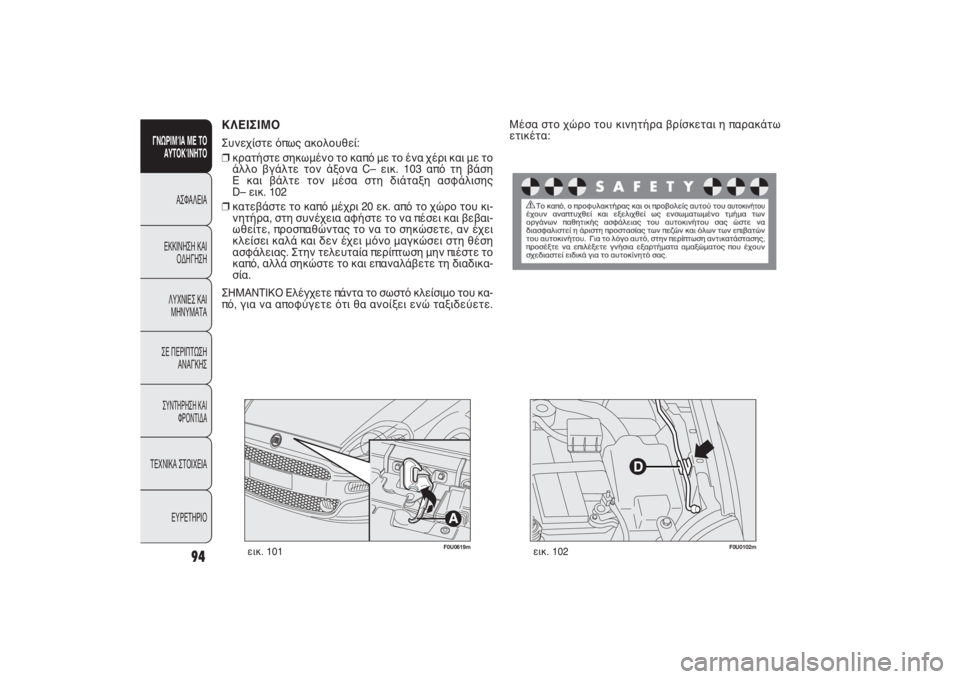

ΚΛΕΙΣΙΜΟΣυνεχίστε όπως ακολουθεί:
❒κρατήστε σηκωμένο το καπό με το ένα χέρι και με το
άλλο βγάλτε τον άξονα C– εικ. 103 από τη βάση
E και βάλτε τον μέσα στη διάταξη ασφάλισης
D– εικ. 102
❒κατεβάστε το καπό μέχρι 20 εκ. από το χώρο του κι-
νητήρα, στη συνέχεια αφήστε το να πέσει και βεβαι-
ωθείτε, προσπαθώντας το να το σηκώσετε, αν έχει
κλείσει καλά και δεν έχει μόνο μαγκώσει στη θέση
ασφάλειας. Στην τελευταία περίπτωση μην πιέστε το
καπό, αλλά σηκώστε το και επαναλάβετε τη διαδικα-
σία.
ΣΗΜΑΝΤΙΚΟ Ελέγχετε πάντα το σωστό κλείσιμο του κα-
πό, για να αποφύγετε ότι θα ανοίξει ενώ ταξιδεύετε.
94
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0102m
εικ. 102
Μέσα στο χώρο του κινητήρα βρίσκεται η παρακάτω
ετικέτα:
078-124 PUNTO EASY 1ed GR 25/10/13 14.13 Pagina 94
