2014 FIAT PUNTO ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

183ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

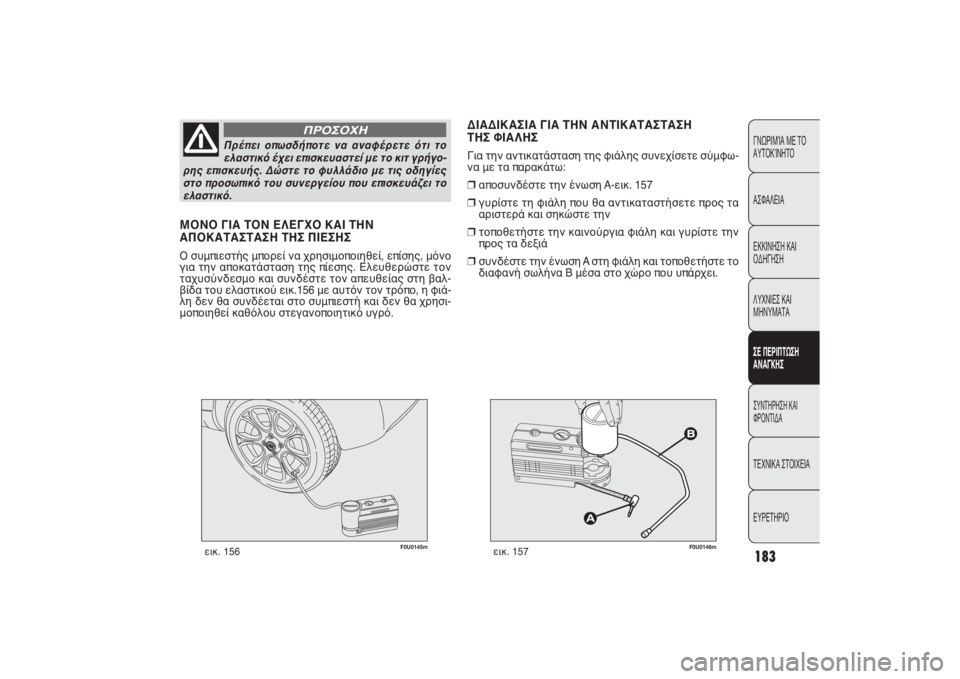

Πρέπει οπωσδήποτε να αναφέρετε ότι το
ελαστικό έχει επισκευαστεί με το κιτ γρήγο-
ρης επισκευής. Δώστε το φυλλάδιο με τις οδηγίες
στο προσωπικό του συνεργείου που επισκευάζει το
ελαστικό.
ΠΡΟΣΟΧΗ
ΜΟΝΟ ΓΙΑ ΤΟΝ ΕΛΕΓΧΟ ΚΑΙ ΤΗΝ
ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΗΣ ΠΙΕΣΗΣΟ συμπιεστής μπορεί να χρησιμοποιηθεί, επίσης, μόνο
για την αποκατάσταση της πίεσης. Ελευθερώστε τον
ταχυσύνδεσμο και συνδέστε τον απευθείας στη βαλ-
βίδα του ελαστικού εικ.156 με αυτόν τον τρόπο, η φιά-
λη δεν θα συνδέεται στο συμπιεστή και δεν θα χρησι-
μοποιηθεί καθόλου στεγανοποιητικό υγρό.
F0U0145m
εικ. 156
F0U0146m
εικ. 157
ΔΙΑΔΙΚΑΣΙΑ ΓΙΑ ΤΗΝ ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΤΗΣ ΦΙΑΛΗΣΓια την αντικατάσταση της φιάλης συνεχίσετε σύμφω-
να με τα παρακάτω:❒
αποσυνδέστε την ένωση A-εικ. 157
❒
γυρίστε τη φιάλη που θα αντικαταστήσετε προς τα
αριστερά και σηκώστε την
❒
τοποθετήστε την καινούργια φιάλη και γυρίστε την
προς τα δεξιά
❒
συνδέστε την ένωση A στη φιάλη και τοποθετήστε το
διαφανή σωλήνα B μέσα στο χώρο που υπάρχει.
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 183

184
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

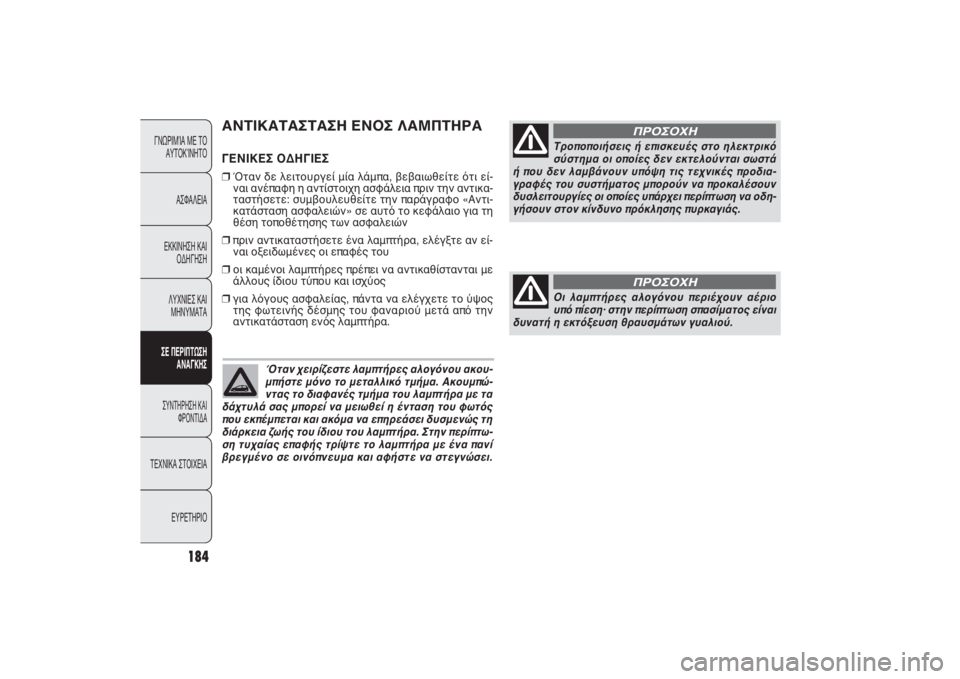

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΛΑΜΠΤΗΡΑΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ❒
Όταν δε λειτουργεί μία λάμπα, βεβαιωθείτε ότι εί-
ναι ανέπαφη η αντίστοιχη ασφάλεια πριν την αντικα-
ταστήσετε: συμβουλευθείτε την παράγραφο «Αντι-
κατάσταση ασφαλειών» σε αυτό το κεφάλαιο για τη
θέση τοποθέτησης των ασφαλειών
❒πριν αντικαταστήσετε ένα λαμπτήρα, ελέγξτε αν εί-
ναι οξειδωμένες οι επαφές του❒
οι καμένοι λαμπτήρες πρέπει να αντικαθίστανται με
άλλους ίδιου τύπου και ισχύος
❒για λόγους ασφαλείας, πάντα να ελέγχετε το ύψος
της φωτεινής δέσμης του φαναριού μετά από την
αντικατάσταση ενός λαμπτήρα.
Όταν χειρίζεστε λαμπτήρες αλογόνου ακου-
μπήστε μόνο το μεταλλικό τμήμα. Ακουμπώ-
ντας το διαφανές τμήμα του λαμπτήρα με τα
δάχτυλά σας μπορεί να μειωθεί η ένταση του φωτός
που εκπέμπεται και ακόμα να επηρεάσει δυσμενώς τη
διάρκεια ζωής του ίδιου του λαμπτήρα. Στην περίπτω-
ση τυχαίας επαφής τρίψτε το λαμπτήρα με ένα πανί
βρεγμένο σε οινόπνευμα και αφήστε να στεγνώσει.
Τροποποιήσεις ή επισκευές στο ηλεκτρικό
σύστημα οι οποίες δεν εκτελούνται σωστά
ή που δεν λαμβάνουν υπόψη τις τεχνικές προδια-
γραφές του συστήματος μπορούν να προκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει περίπτωση να οδη-
γήσουν στον κίνδυνο πρόκλησης πυρκαγιάς.
ΠΡΟΣΟΧΗ
Οι λαμπτήρες αλογόνου περιέχουν αέριο
υπό πίεση· στην περίπτωση σπασίματος είναι
δυνατή η εκτόξευση θραυσμάτων γυαλιού.
ΠΡΟΣΟΧΗ
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 184

185ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

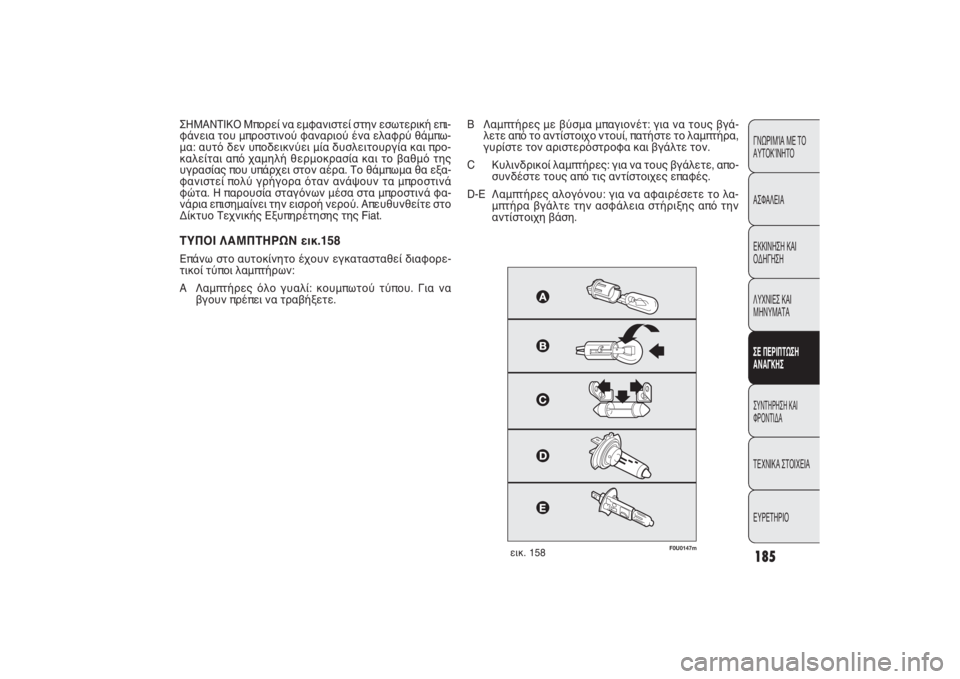

ΣΗΜΑΝΤΙΚΟ Μπορεί να εμφανιστεί στην εσωτερική επι-
φάνεια του μπροστινού φαναριού ένα ελαφρύ θάμπω-
μα: αυτό δεν υποδεικνύει μία δυσλειτουργία και προ-
καλείται από χαμηλή θερμοκρασία και το βαθμό της
υγρασίας που υπάρχει στον αέρα. Το θάμπωμα θα εξα-
φανιστεί πολύ γρήγορα όταν ανάψουν τα μπροστινά
φώτα. Η παρουσία σταγόνων μέσα στα μπροστινά φα-
νάρια επισημαίνει την εισροή νερού. Απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat.ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ εικ.158Επάνω στο αυτοκίνητο έχουν εγκατασταθεί διαφορε-
τικοί τύποι λαμπτήρων:
A Λαμπτήρες όλο γυαλί: κουμπωτού τύπου. Για να
βγουν πρέπει να τραβήξετε.B Λαμπτήρες με βύσμα μπαγιονέτ: για να τους βγά-
λετε από το αντίστοιχο ντουί, πατήστε το λαμπτήρα,
γυρίστε τον αριστερόστροφα και βγάλτε τον.
C Κυλινδρικοί λαμπτήρες: για να τους βγάλετε, απο-
συνδέστε τους από τις αντίστοιχες επαφές.
D-E Λαμπτήρες αλογόνου: για να αφαιρέσετε το λα-
μπτήρα βγάλτε την ασφάλεια στήριξης από την
αντίστοιχη βάση.
εικ. 158
F0U0147m
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 185

186
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

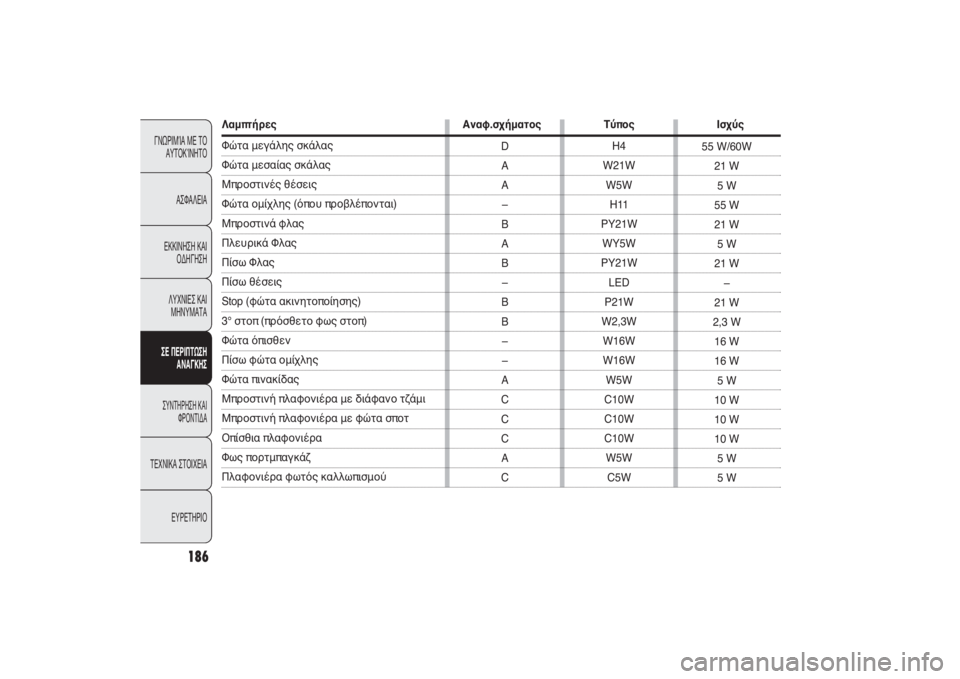

Λαμπτήρες Αναφ.σχήματος Τύπος ΙσχύςΦώτα μεγάλης σκάλαςΦώτα μεσαίας σκάλας Μπροστινές θέσεις Φώτα ομίχλης (όπου προβλέπονται)Μπροστινά φλας Πλευρικά Φλας Πίσω Φλας Πίσω θέσεις Stop (φώτα ακινητοποίησης) 3° στοπ (πρόσθετο φως στοπ) Φώτα όπισθεν Πίσω φώτα ομίχλης Φώτα πινακίδας Μπροστινή πλαφονιέρα με διάφανο τζάμιΜπροστινή πλαφονιέρα με φώτα σποτΟπίσθια πλαφονιέραΦως πορτμπαγκάζ Πλαφονιέρα φωτός καλλωπισμού
H4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
C10W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
C
C
A
C55 W/60W
21 W
5 W
55 W
21 W
5 W
21 W
–
21 W
2,3 W
16 W
16 W
5 W
10 W
10 W
10 W
5 W
5 W
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 186

187ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0635m
εικ. 159
F0U0149m
εικ. 160
ΣΗΜΑΝΤΙΚΟ Η αντικατάσταση των λαμπτήρων των
μπροστινών φλας, των φώτων της μεσαίας και της με-
γάλης σκάλας μπορεί να πραγματοποιηθεί χρησιμοποι-
ώντας το σχετικό καπάκι εισόδου (δείτε παράγραφο
«Φλας» σε αυτό το κεφάλαιο).ΦΩΤΑ ΘΕΣΗΣ εικ.160 Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:❒
αφαιρέστε το προστατευτικό ελαστικό καπάκι πιά-
νοντας τη γλωττίδα
❒
πιέστε αντίθετα επάνω στις ασφάλειες στήριξης Β και
βγάλτε το ντουί
❒
βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❒
βάλτε ξανά το ντουί και στη συνέχεια τοποθετήστε
το ελαστικό καπάκι και βεβαιωθείτε ότι έχει ασφαλί-
σει σωστά.

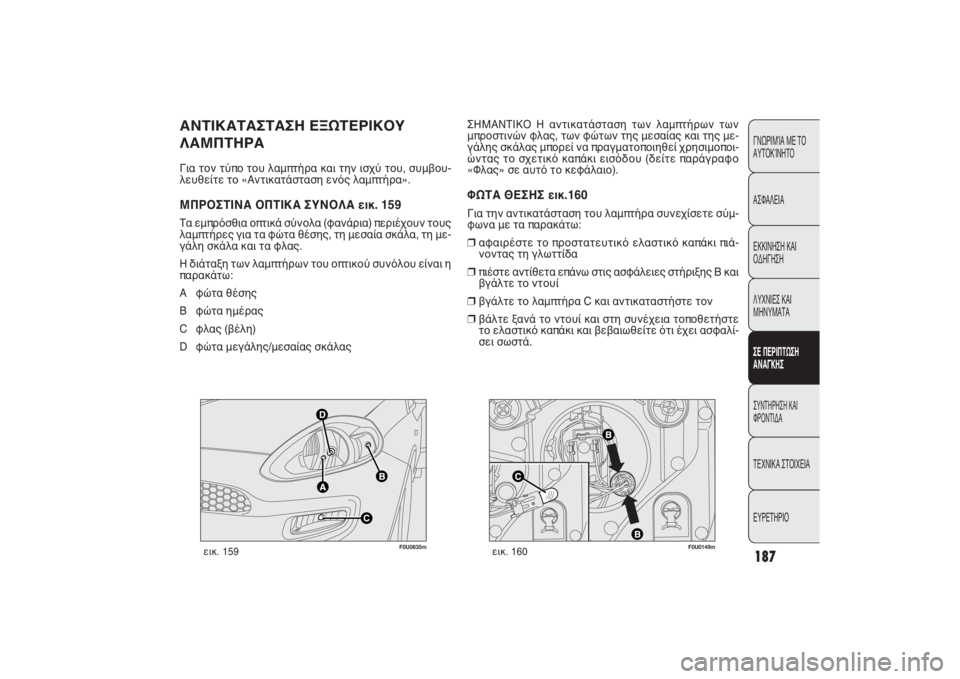

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΓια τον τύπο του λαμπτήρα και την ισχύ του, συμβου-
λευθείτε το «Αντικατάσταση ενός λαμπτήρα».ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ εικ. 159Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τους
λαμπτήρες για τα φώτα θέσης, τη μεσαία σκάλα, τη με-
γάλη σκάλα και τα φλας.
Η διάταξη των λαμπτήρων του οπτικού συνόλου είναι η
παρακάτω:
A φώτα θέσης
B φώτα ημέρας
C φλας (βέλη)
D φώτα μεγάλης/μεσαίας σκάλας
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 187

F0U0250m
εικ. 161

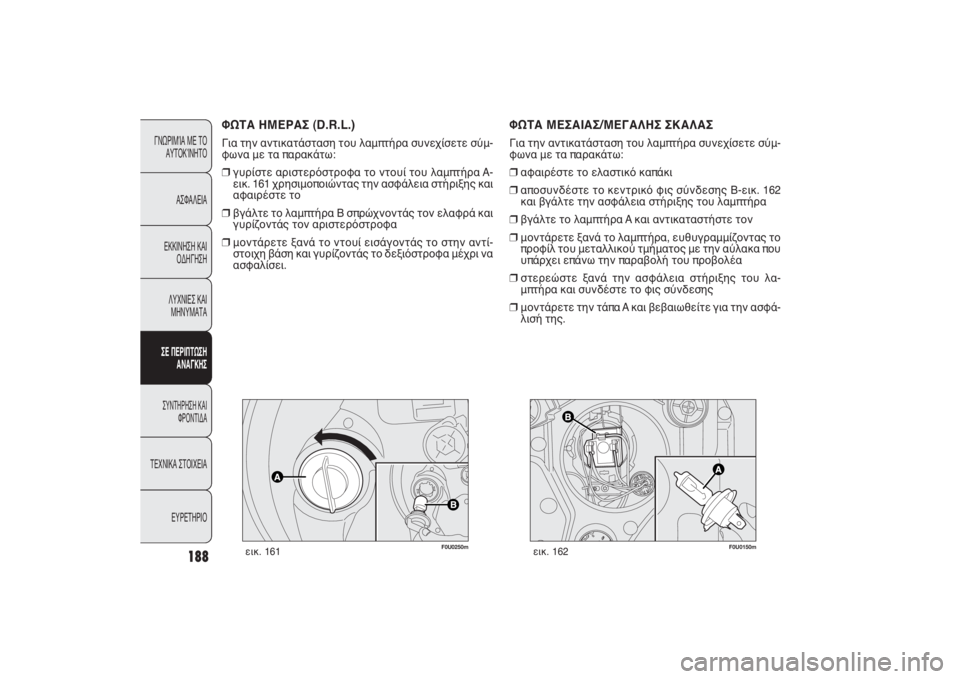

ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:❒
γυρίστε αριστερόστροφα το ντουί του λαμπτήρα A-
εικ. 161 χρησιμοποιώντας την ασφάλεια στήριξης και
αφαιρέστε το
❒
βγάλτε το λαμπτήρα Β σπρώχνοντάς τον ελαφρά και
γυρίζοντάς τον αριστερόστροφα
❒
μοντάρετε ξανά το ντουί εισάγοντάς το στην αντί-
στοιχη βάση και γυρίζοντάς το δεξιόστροφα μέχρι να
ασφαλίσει.
188
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0150m
εικ. 162
ΦΩΤΑ ΜΕΣΑΙΑΣ/ΜΕΓΑΛΗΣ ΣΚΑΛΑΣΓια την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:❒
αφαιρέστε το ελαστικό καπάκι
❒
αποσυνδέστε το κεντρικό φις σύνδεσης Β-εικ. 162
και βγάλτε την ασφάλεια στήριξης του λαμπτήρα
❒
βγάλτε το λαμπτήρα A και αντικαταστήστε τον
❒
μοντάρετε ξανά το λαμπτήρα, ευθυγραμμίζοντας το
προφίλ του μεταλλικού τμήματος με την αύλακα που
υπάρχει επάνω την παραβολή του προβολέα
❒
στερεώστε ξανά την ασφάλεια στήριξης του λα-
μπτήρα και συνδέστε το φις σύνδεσης
❒
μοντάρετε την τάπα A και βεβαιωθείτε για την ασφά-
λισή της.
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 188

189ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0152m
εικ. 164
A
AB
F0U0621m
εικ. 163

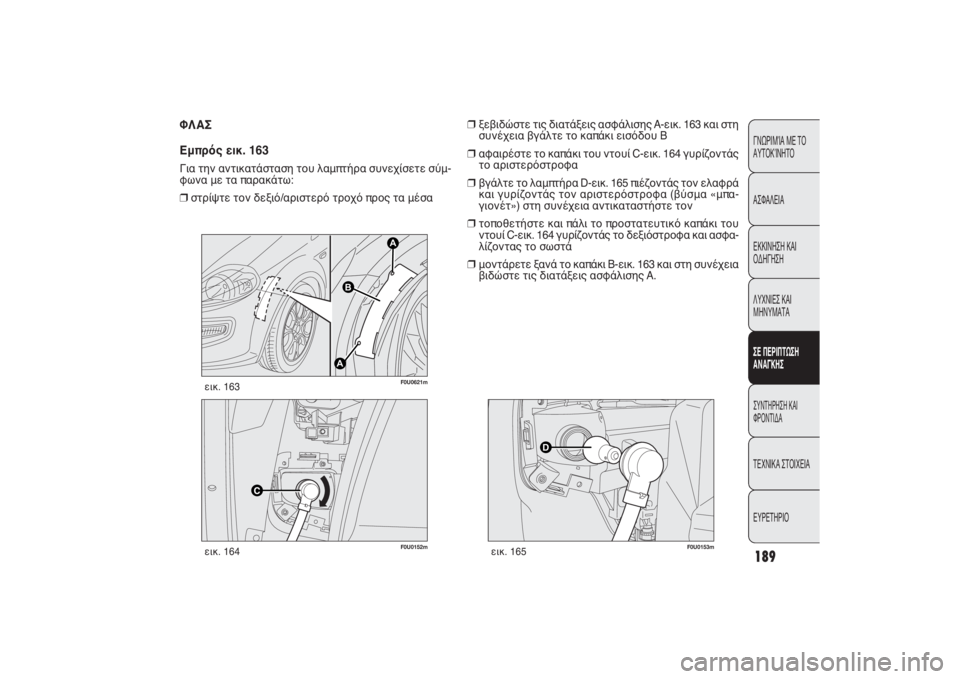

ΦΛΑΣ
Εμπρός εικ. 163Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:❒στρίψτε τον δεξιό/αριστερό τροχό προς τα μέσα
D
F0U0153m
εικ. 165
❒
ξεβιδώστε τις διατάξεις ασφάλισης A-εικ. 163 και στη
συνέχεια βγάλτε το καπάκι εισόδου B
❒
αφαιρέστε το καπάκι του ντουί C-εικ. 164 γυρίζοντάς
το αριστερόστροφα
❒
βγάλτε το λαμπτήρα D-εικ. 165 πιέζοντάς τον ελαφρά
και γυρίζοντάς τον αριστερόστροφα (βύσμα «μπα-
γιονέτ») στη συνέχεια αντικαταστήστε τον
❒
τοποθετήστε και πάλι το προστατευτικό καπάκι του
ντουί C-εικ. 164 γυρίζοντάς το δεξιόστροφα και ασφα-
λίζοντας το σωστά
❒
μοντάρετε ξανά το καπάκι B-εικ. 163 και στη συνέχεια
βιδώστε τις διατάξεις ασφάλισης A.
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 189

190
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
A
F0U0526m
εικ. 168
❒
ξεβιδώστε τις βίδες στήριξης C και βγάλτε την προ-
βολέα
❒
βγάλτε το λαμπτήρα A-εικ.16 περιστρέφοντάς τον
αριστερόστροφα και αποσυνδέστε το φις σύνδεσης.
F0U0280m
εικ. 166

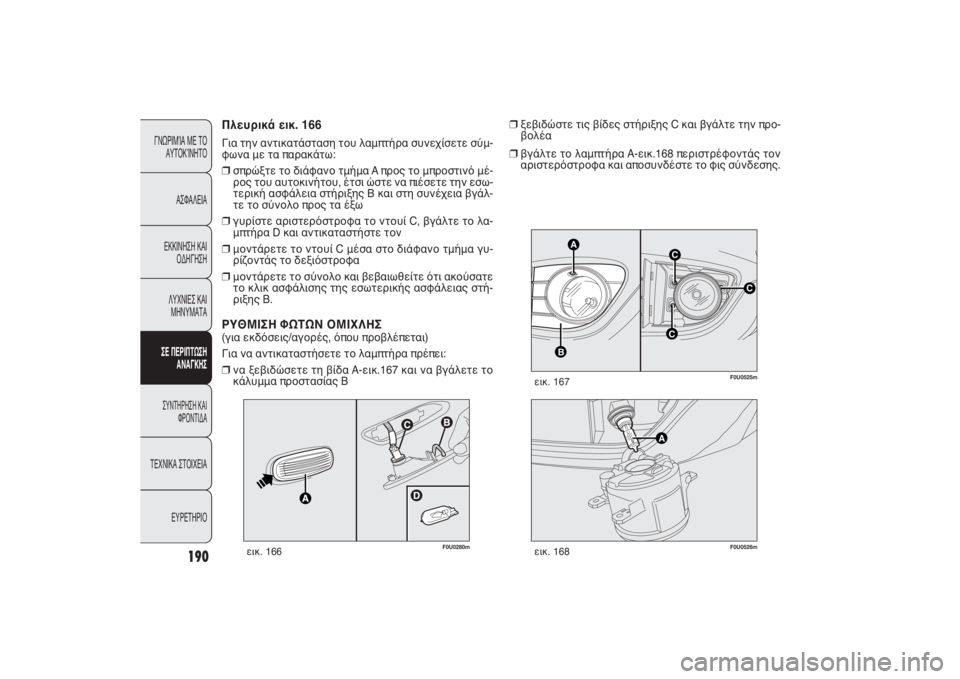

Πλευρικά εικ. 166Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:❒
σπρώξτε το διάφανο τμήμα A προς το μπροστινό μέ-
ρος του αυτοκινήτου, έτσι ώστε να πιέσετε την εσω-
τερική ασφάλεια στήριξης Β και στη συνέχεια βγάλ-
τε το σύνολο προς τα έξω
❒
γυρίστε αριστερόστροφα το ντουί C, βγάλτε το λα-
μπτήρα D και αντικαταστήστε τον
❒
μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυ-
ρίζοντάς το δεξιόστροφα
❒
μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε
το κλικ ασφάλισης της εσωτερικής ασφάλειας στή-
ριξης B.
ΡΥΘΜΙΣΗ ΦΩΤΩΝ ΟΜΙΧΛΗΣ(για εκδόσεις/αγορές, όπου προβλέπεται)
Για να αντικαταστήσετε το λαμπτήρα πρέπει:❒
να ξεβιδώσετε τη βίδα A-εικ.167 και να βγάλετε το
κάλυμμα προστασίας B
C
A
C
B
C
F0U0525m
εικ. 167
173-20 PUNTO EASY 1ed GR 25/10/13 13.45 Pagina 190
