INDEKS GRAFICZNY
.
REFLEKTORY PRZEDNIE
❒Rodzaje żarówek ................................218
❒Światła do jazdy dziennej .................... 48
❒Światła pozycyjne/mijania ................... 48
❒Światła drogowe ................................. 48
❒Wymiana żarówek ...............................221
KOŁA
❒Obręcze i opony .................................278
❒Ciśnienie w oponach ...........................279
❒Wymiana koła .....................................207
❒Zestaw do naprawy opon FiX&Go .......212
LUSTERKA ZEWNĘTRZNE
❒Regulacja ............................................ 25
❒Składanie ............................................ 26
DRZWI
❒Otwieranie/zamykanie centralne .......... 71
WYCIERACZKI SZYBY PRZEDNIEJ
❒Działanie ............................................. 52
❒Wymiana pióra ....................................259
SILNIK
❒Sprawdzanie poziomów ......................247
❒Dane techniczne .................................270
1
F1A5000
5
10-3-2014 11:32 Pagina 5

.

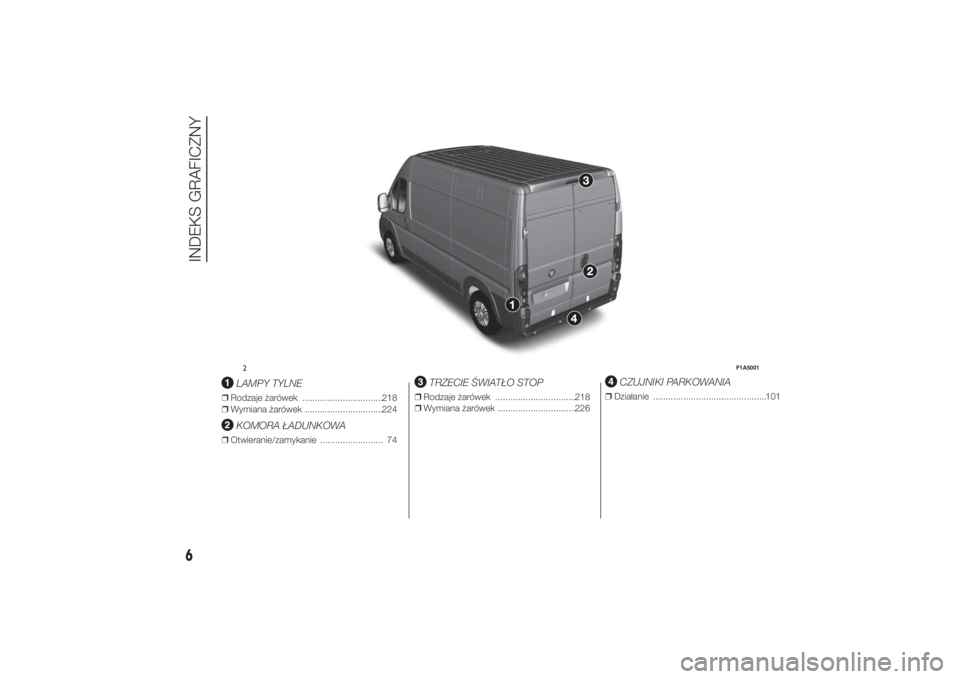

LAMPY TYLNE
❒Rodzaje żarówek ................................218
❒Wymiana żarówek ...............................224
KOMORA ŁADUNKOWA
❒Otwieranie/zamykanie ......................... 74
TRZECIE ŚWIATŁO STOP
❒Rodzaje żarówek ................................218
❒Wymiana żarówek ...............................226
CZUJNIKI PARKOWANIA
❒Działanie .............................................101
2
F1A5001
6
INDEKS GRAFICZNY
10-3-2014 11:32 Pagina 6

.
WYLOTY POWIETRZA
❒Wyloty ................................................ 29
DŹWIGNIA LEWA
❒Światła zewnętrzne ............................. 48
ZESTAW WSKAŹNIKÓW
❒Zestaw wskaźników i wskaźniki ..........114
❒Lampki sygnalizacyjne ........................131
DŹWIGNIA PRAWA
❒Czyszczenie szyb ............................... 52
RADIOODTWARZACZ
❒Instalacja ............................................107
SCHOWEK / PODUSZKA
POWIETRZNA PRZEDNIA PO STRONIE
PASAŻERA/-ÓW
❒Wyposażenie wnętrza ......................... 64
❒Poduszka powietrzna przednia ...........176
SCHOWEK NA PRZEDMIOTY
❒Wyposażenie wnętrza ......................... 64
OGRZEWANIE/KLIMATYZACJA
❒Ogrzewanie i wentylacja ...................... 28
❒Klimatyzacja manualna ........................ 32
❒Klimatyzacja automatyczna ................. 35
ELEMENTY STEROWANIA W
DESCE ROZDZIELCZEJ
❒Działanie ............................................. 60
DŹWIGNIA ZMIANY BIEGÓW
❒Działanie .............................................191KIEROWNICA❒Regulacja ............................................ 24
❒Poduszka powietrzna przednia po
stronie kierowcy ..................................176
RADIO
MEDIA
PHONE
INFO
A-B-C
MENU
123 4 56
3
F1A5002
7
10-3-2014 11:32 Pagina 7

.
DŹWIGNIA OTWIERANIA
POKRYWY KOMORY SILNIKA
❒Otwieranie/zamykanie ......................... 78
PANEL ELEMENTÓW
STEROWANIA
❒Elementy sterowania ........................... 60
❒Przyciski sterujące ..............................118
WNĘKI NA KUBKI/PUSZKI/
BUTELKI
❒Wyposażenie ...................................... 64
DRZWI
❒Blokowanie/odblokowywanie .............. 71
SIEDZENIA
❒Regulacja ............................................ 15
❒Siedzenie amortyzowane .................... 16
❒Siedzenia z regulowalnymi
podłokietnikami ................................... 16
❒Siedzenie obrotowe ............................ 16
❒Ława .................................................. 19
HAMULEC RĘCZNY
❒Działanie .............................................189
M
ODE
4
F1A5003
8
INDEKS GRAFICZNY
10-3-2014 11:32 Pagina 8

POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego
samochodu.
Czytana przez Państwa instrukcja w
łatwy i bezpośredni sposób opisuje, jak
jest on skonstruowany i jak działa.
Dlatego zalecamy Państwu zapoznanie
się z tym dokumentem, siedząc
wygodnie w samochodzie, by mogli
Państwo w bezpośredni sposób
sprawdzić opisane w nim poszczególne
funkcje samochodu.SYMBOLE....................................... 10
SYSTEM FIAT CODE ....................... 10
KLUCZYKI....................................... 11
ALARM ELEKTRONICZNY .............. 13
WYŁĄCZNIK ZAPŁONU .................. 14
SIEDZENIA ...................................... 15
ZAGŁÓWKI ..................................... 24
KIEROWNICA ................................. 24
LUSTERKA WSTECZNE ................. 25
OGRZEWANIE I WENTYLACJA....... 28
WYLOTY POWIETRZA .................... 29
ELEMENTY STEROWANIA
OGRZEWANIEM I WENTYLACJĄ.... 29
KLIMATYZACJA MANUALNA .......... 32
KLIMATYZACJA AUTOMATYCZNA . 35
DODATKOWA NAGRZEWNICA....... 41
NIEZALEŻNA NAGRZEWNICA
DODATKOWA ................................. 42
ŚWIATŁA ZEWNĘTRZNE ................ 48
CZYSZCZENIE SZYB ...................... 52
CRUISE CONTROL (REGULATOR
STAŁEJ PRĘDKOŚCI) ..................... 54
LAMPY SUFITOWE ......................... 58
ELEMENTY STEROWANIA.............. 60
WYŁĄCZNIK BLOKOWANIA
PALIWA .......................................... 62
WYPOSAŻENIE WNĘTRZA ............ 64
TACHOGRAF .................................. 69SPEED BLOCK ............................... 70
ZAWIESZENIA PNEUMATYCZNE
SAMOPOZIOMUJĄCE .................... 70
DRZWI ............................................ 71
PODNOŚNIKI SZYB ........................ 77
POKRYWA KOMORY SILNIKA ........ 78
BAGAŻNIK DACHOWY/NA
NARTY ............................................ 79
REFLEKTORY ................................. 80
SYSTEM ABS ................................. 81
SYSTEM ESC (ELECTRONIC
STABILITY CONTROL) .................... 83
SYSTEM TRACTION PLUS ............. 87
SYSTEM TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................. 88
DRIVING ADVISOR ......................... 92
KAMERA TYLNA (PARKVIEW®
REAR BACK UP CAMERA) ............. 97
TRAFFIC SIGN RECOGNITION ....... 99
SYSTEM EOBD...............................101
CZUJNIKI PARKOWANIA ................101
SYSTEM START&STOP ..................104
RADIOODTWARZACZ.....................107
AKCESORIA ZAKUPIONE PRZEZ
UŻYTKOWNIKA ..............................108
TANKOWANIE SAMOCHODU .........110
OCHRONA ŚRODOWISKA .............111
9
10-3-2014 11:32 Pagina 9

SYMBOLENa niektórych elementach samochodu
lub obok nich umieszczono kolorowe
tabliczki, których symbole zalecają
użytkownikowi zachowanie szczególnej
ostrożności, gdy znajduje się w ich
pobliżu. Ponadto pod pokrywą komory
silnika znajduje się tabliczka zbiorcza
z opisem tego typu symboli.
SYSTEM FIAT CODE
W SKRÓCIE
Jest to system elektronicznej blokady
silnika, który umożliwia zwiększenie
ochrony przed próbami kradzieży
samochodu. Jego aktywacja
następuje automatycznie z chwilą
wyjęcia kluczyka z wyłącznika
zapłonu.
Każdy kluczyk wyposażony jest w
elektroniczne urządzenie, którego
funkcją jest modulowanie sygnału
przesyłanego w fazie uruchamiania
przez antenę wbudowaną w
wyłącznik zapłonu. Sygnałem tym jest
„hasło”, zawsze inne przy każdym
uruchomieniu silnika, za pomocą
którego centralka rozpoznaje kluczyk i
umożliwia uruchomienie silnika.
1)
Działanie
Przy każdym uruchomieniu silnika, po
przekręceniu kluczyka w położenie
MAR, centralka systemu Fiat CODE
przesyła do centralki kontroli silnika kod
rozpoznania w celu uaktywnienia
zablokowanych funkcji.Przesłanie kodu rozpoznawczego
następuje dopiero po tym jak centralka
systemu Fiat CODE rozpozna kod
przekazany jej z kluczyka.
Po przekręceniu kluczyka w położenie
STOP system Fiat CODE dezaktywuje
funkcje centralki kontroli silnika.
Nieregularne
funkcjonowanie
Jeżeli, podczas uruchamiania silnika,
kod nie zostanie rozpoznany
prawidłowo, w zestawie wskaźników
zaświeci się lampka sygnalizacyjna
razem z komunikatem wizualnym
na wyświetlaczu (patrz rozdział „Lampki
sygnalizacyjne i komunikaty”).
W takiej sytuacji należy przekręcić
kluczyk w położenieSTOP, a następnie
wMAR; jeżeli zablokowanie nie ustąpi,
należy spróbować uruchomić silnik
innym kluczykiem z wyposażenia. Jeżeli
i to nie spowoduje uruchomienia
silnika, należy zwrócić się do ASO Fiata.
OSTRZEŻENIE Każdy kluczyk posiada
swój własny kod, który powinien być
zaprogramowany w centralce systemu.
Aby wprowadzić do pamięci nowe
kluczyki, w liczbie maksymalnie 8,
należy zwrócić się do ASO Fiata.
10
POZNAWANIE SAMOCHODU
10-3-2014 11:32 Pagina 10

Zaświecanie się lampki
sygnalizacyjnej
podczas jazdy
❒Jeżeli lampka sygnalizacyjnazaświeca się, oznacza to, że
system przeprowadza
autodiagnostykę (na przykład z
powodu spadku napięcia).
❒Jeżeli lampka
świeci się nadal,
należy zwrócić się do ASO Fiata.
OSTRZEŻENIE
1) Mocne uderzenia mogą uszkodzić
elementy elektroniczne znajdujące
się w kluczyku. Dla zapewnienia
skuteczności urządzeń
elektronicznych wewnątrz
kluczyka nie należy wystawiać go
na działanie promieni
słonecznych.
KLUCZYKIKLUCZYK MECHANICZNY
Część metalowa A rys. 5 kluczyka jest
stała.
Kluczykiem uruchamia się:
❒wyłącznik zapłonu;
❒zamki drzwi;
❒otwieranie/zamykanie korka wlewu
paliwa.
KLUCZYK Z PILOTEM
Wkładka metalowa A rys. 6 - rys. 7 jest
składana w uchwyt kluczyka, a
uruchamia:
❒wyłącznik zapłonu;
❒zamki drzwi;
❒otwieranie/zamykanie korka wlewu
paliwa.Aby rozłożyć wkładkę metalową, należy
nacisnąć przycisk B rys. 6 - rys. 7.
Aby ją złożyć w uchwyt kluczyka,
należy:
❒przytrzymać naciśnięty przycisk B i
poruszyć wkładką metalową A;
❒zwolnić przycisk B i złożyć wkładkę
metalową A aż do usłyszenia
dźwięku zablokowania
gwarantującego jej prawidłowe
zamknięcie.
1)
Przycisk
uruchamia odblokowanie
drzwi przednich.
Przyciskuruchamia zablokowanie
całkowite drzwi.
Przyciskuruchamia odblokowanie
drzwi komory ładunkowej.
5
F1A0008
6
F1A0004
11
10-3-2014 11:32 Pagina 11

Po odblokowaniu drzwi zaświecają się
na wstępnie określony czas lampy
sufitowe wewnętrzne.
W przypadku niektórych wersji
przewidziano kluczyk z pilotem z 2
przyciskami:
i
rys. 7.
Przycisk
uruchamia zablokowanie
wszystkich drzwi.
Przyciskuruchamia odblokowanie
wszystkich drzwi.
Sygnalizacja diodowa w
desce rozdzielczej
W momencie blokowania drzwi dioda A
rys. 8 zaświeca się na około 3
sekundy, po czym zaczyna migać
(funkcja czuwania).
Jeżeli podczas blokowania drzwi jedne
lub więcej drzwi nie są prawidłowo
zamknięte, dioda miga szybko
jednocześnie z kierunkowskazami.Zamawianie
dodatkowych pilotów
System może rozpoznać maksymalnie
8 kluczyków z pilotem.
Jeżeli okaże się konieczne zamówienie
nowego pilota, należy zwrócić się do
ASO Fiata, przynosząc ze sobą CODE
card, dokument tożsamości i
dokumenty potwierdzające posiadanie
samochodu.
Wymiana baterii w
kluczyku z pilotem
Aby wymienić baterię pilota, należy
postępować w następujący sposób rys.
9:
❒nacisnąć przycisk A i ustawić
wkładkę metalową B w położeniu
otwarcia;
❒odkręcić śrubę C na
przy użyciu
śrubokręta z cienką końcówką;❒wysunąć kasetę gniazda baterii D i
wymienić baterię E, zachowując
biegunowość;
❒wsunąć kasetę gniazda baterii D do
wnętrza kluczyka i zablokować,
obracając śrubę C na
.
1)
7
F1A0005
8
F1A0303
9
F1A0007
12
POZNAWANIE SAMOCHODU
10-3-2014 11:32 Pagina 12
