REIFEN RIM PROTECTOR
196)
ZUR BEACHTUNG
196) Bei Fahrzeugen mit
nachträglich montierten Reifen
mit Felgenschutz „Rim Protector”
Abb. 250 und Fahrzeugen mit
Integralradkappen, die (mittels
Feder) am Stahlfelgen befestigt
sind, dürfen die Radkappen
NICHT montiert werden. Der
Einsatz von ungeeigneten Reifen
und Radkappen könnte zu einem
plötzlichen Druckverlust im Reifen
führen.
ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel: 6J x 15 ET 43
(siehe Abb. 249)6Felgenbreite in Zoll (1).JProfil Felgenrand (seitlicher Ansatz,
auf welchem der Reifenwulst aufliegt)
(2).15
Aufziehdurchmesser in Zoll
(entspricht dem der Angabe für den
zu montierenden Reifen) (3 = Ø).
ET 43
Radsturz (Abstand zwischen der
Auflagefläche Rad/Felge und
Mittellinie der Felge).
250
F1A0248
269

MITGELIEFERTE FELGEN UND REIFEN
Versionen Felgen Serienmäßige Reifen
Ducato (außer Freizeit)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (Freizeit)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (außer
Freizeit)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (Freizeit)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R(*) Für Versionen/Märkte, wo vorgesehen, in Einklang mit der Höchstgeschwindigkeit des Fahrzeugs.
.
Wenn M+S Winterreifen mit einem Geschwindigkeitsindex unter „S" für 15-Zoll-Räder und „R" für 16-Zoll-Räder verwendet werden,
muss die Höchstgeschwindigkeit des Fahrzeugs beachtet werden. Siehe Tabelle: Index für Maximale Geschwindigkeit.
ZUR BEACHTUNG Nur Reifen benutzen, die im Kraftfahrzeugschein des Fahrzeuges angegeben sind.
Werden am Wohnmobil Reifen der Klasse C verwendet, empfiehlt es sich, Räder mit Metallventilen einzusetzen. Bei einem
Reifenwechsel werden stets Reifen des Typs Wohnmobil empfohlen.
270
TECHNISCHE DATEN

FÜLLDRUCK BEI KALTEM REIFEN (bar)Serienmäßige Reifen Benutzung Vorne Hinten215/70 R153000 ZGG (*)
mit normalen Reifen, außer
PANORAMA 3300 ZGG
(*)/ 3500 ZGG
(*)mit
Reifen der Grundausstattung
4,0 4,0
4,1 4,5
215/70 R15 PANORAMA mit Reifen der Grundausstattung 4,1 4,5
225/70 R153000 ZGG (*)
mit größeren Reifen, außer
PANORAMA 3300 ZGG
(*)/ 3500 ZGG
(*)mit
größeren Reifen
4,0 4,0
4,1 4,5
225/70 R15 C Winterreifen M+S Index C am Wohnmobil 4,3 4,75
225/70 R15 PANORAMA mit größeren Reifen 4,1 4,5
215/70 R15 CP Baureihe mit Wohnmobilreifen 5,0 5,5
215/75 R164,5 5,0
225/75 R164,5 5,0
225/75 R16 C Winterreifen M+S Index C am Wohnmobil 5,2 5,2
225/75 R16 CP Wohnmobilreifen 5,5 5,5
225/75 R16 CP 118Baureihe Maxi 4400 ZGG mit Wohnmobilreifen
(für Versionen/Märkte, wo vorgesehen)5,5 6
(*)Zulässiges FahrzeuggesamtgewichtBei warmem Reifen muss der Fülldruck bis +1,0 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei
kaltem Reifen erneut zu kontrollieren. Bei Winterreifen muss der Druckwert +0,2 bar über dem vorgeschriebenen Wert für die Reifen
der Serienausstattung liegen.
271

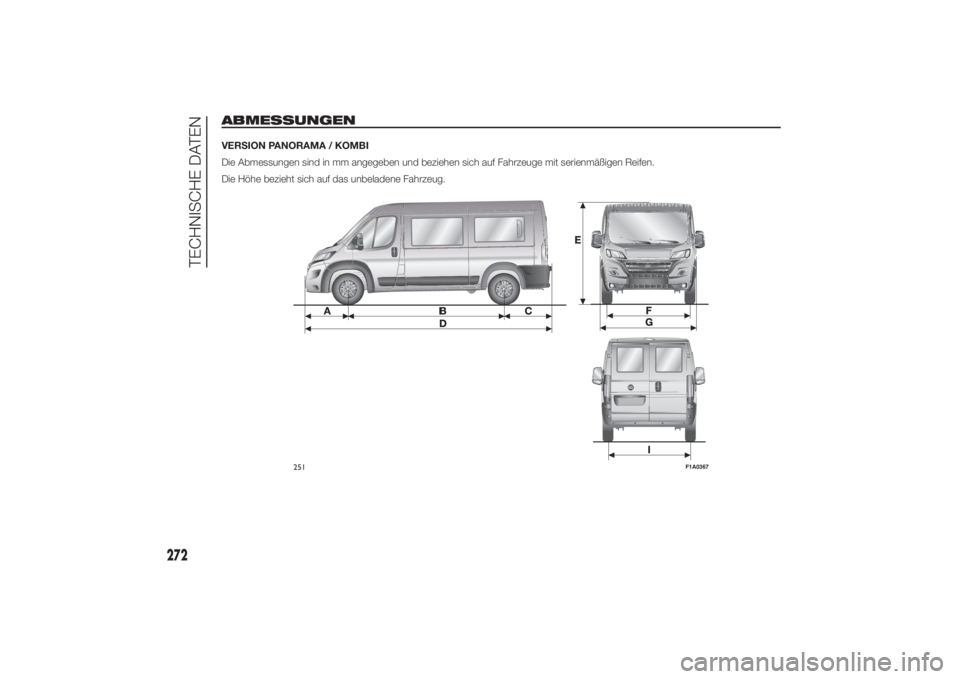

ABMESSUNGENVERSION PANORAMA / KOMBI
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Die Höhe bezieht sich auf das unbeladene Fahrzeug.
251
F1A0367
272
TECHNISCHE DATEN

KOMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Version MINIBUS 16 Plätze + 1Die Abmessungen variieren innerhalb der o. a. Grenzen abhängig von den verschiedenen Versionen.
273

VERSION LIEFERWAGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Die Höhe bezieht sich auf das unbeladene Fahrzeug.
252
F1A0328
274
TECHNISCHE DATEN

LIEFERWAGEN
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Version MAXI 2269 - 2539
(**) Version MAXI 2539 - 2774Die Abmessungen variieren innerhalb der o. a. Grenzen abhängig von den verschiedenen Versionen.
275

VERSION PRITSCHENWAGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Die Höhe bezieht sich auf das unbeladene Fahrzeug.
253
F1A0329
276
TECHNISCHE DATEN
