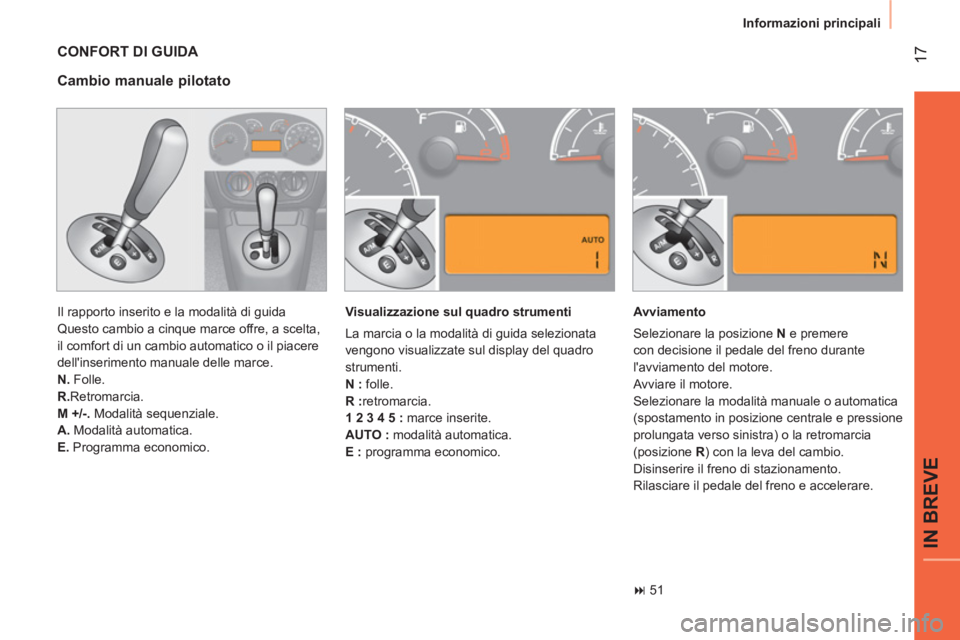

2014 CITROEN NEMO display

17
IN BREVE

Informazioni principali

CONFORT DI GUIDA

Il rapporto inserito e la modalità di guida
Questo cambio a cinque marce offre, a scelta,
il comfort di un cambio automatico o il piacere
dell'inserimento manuale delle marce.

N.
Folle.

R.
Retromarcia.

M +/-.
Modalità sequenziale.

A.
Modalità automatica.

E.
Programma economico.


Cambio manuale pilotato


Visualizzazione sul quadro strumenti
La marcia o la modalità di guida selezionata
vengono visualizzate sul display del quadro
strumenti.

N :
folle.

R :
retromarcia.

1 2 3 4 5 :
marce inserite.

AUTO :
modalità automatica.

E :
programma economico.
Avviamento
Selezionare la posizione N
e premere
con decisione il pedale del freno durante
l'avviamento del motore.
Avviare il motore.
Selezionare la modalità manuale o automatica
(spostamento in posizione centrale e pressione
prolungata verso sinistra) o la retromarcia
(posizione R
) con la leva del cambio.
Disinserire il freno di stazionamento.
Rilasciare il pedale del freno e accelerare.

 51

18

Informazioni principali

CONFORT DI GUIDA


Stop & Start



- con cambio manuale;
con veicolo fermo,
portare la leva del cambio al punto morto,
poi rilasciare il pedale della frizione,

- con cambio manuale pilotato;
con
veicolo fermo, tenere premuto il pedale
del freno o portare la leva del cambio in
posizione N
.
Passaggio del motore in modalità STOP
La spia "S"
si accende sul quadro
strumenti e il motore passa in
modalità stand by:
In casi particolari la modalità STOP può
non essere disponibile; in questo caso il
display mostra un messaggio, accompagnato
dall'accensione della spia "S"
che lampeggia
per qualche secondo, e poi si spegne.
Per evitare ripetuti spegnimenti del
motore se si viaggia a bassa velocità,
l'arresto automatico del motore è
possibile solo dopo aver superato i
10 km/h circa.
Passaggio del motore in modalità START
La spia "S"
si spegne e il motore si
riavvia:


- con cambio manuale;
premere il pedale
della frizione,

- con cambio manuale pilotato;



●
con la leva delle marce in posizione A
o
M
, rilasciare il pedale del freno, oppure

●
con la leva delle marce in posizione N
e
il pedale del freno rilasciato, passare in
posizione A
o M
, oppure

●
inserire la retromarcia.

In casi particolari è possibile che la modalità
START si attivi automaticamente; in questo
caso il display del quadro strumenti mostra un
messaggio, accompagnato dall'accensione
della spia "S"
che lampeggia per qualche
secondo, e poi si spegne. Il sistema può essere disattivato in qualunque
momento premendo il comando "S - OFF"
; la
spia del tasto si accende, accompagnata da un
messaggio sul display del quadro strumenti.
Il sistema si attiva automaticamente
all'inserimento della chiave d'accensione.
Disattivazione/ Riattivazione
Prima di un rifornimento di carburante,
di un intervento nel vano motore o prima
di scendere dal veicolo, interrompere
tassativamente il contatto con la chiave.

 56 57 58

22



Posto di guida


QUADRI STRUMENTI



1.
Contachilometri / miglia.

2.
Display.

3.
Indicatore del carburante.

4.
Temperatura del liquido di
raffreddamento.

5.
Contagiri.


Quadro strumenti con display livello 1
Quadro strumenti con display livello 2

Display livello 1 del quadro strumenti



- Ora.

- Chilometri / miglia percorsi(e).

- Computer di bordo/autonomia consumi
velocità media.

- Altezza del fascio proiettori.

- Allarme superamento velocità
programmabile.

- Indicatore di cambio marcia.

- Stop & Start.

- Attivazione o disattivazione dell'airbag
passeggero.



Display livello 2 del quadro strumenti



- Ora.

- Data.

- Radio.
- Chilometri/miglia percorsi(e).

- Temperatura esterna.

- Modalità e marce inserite con cambio
manuale pilotato.

- Computer di bordo/autonomia consumi
velocità media.

- Altezza del fascio proiettori.

- Allarme eccessiva velocità
programmabile.

- Selezione della lingua di visualizzazione.

- Indicatore di cambio marcia.

- Stop & Start.

- Attivazione o disattivazione dell'airbag
passeggero.

- Attivazione o disattivazione del
bloccaggio automatico delle porte in
marcia.

23
1
ALL'AVVIAMENTO



Posto di guida

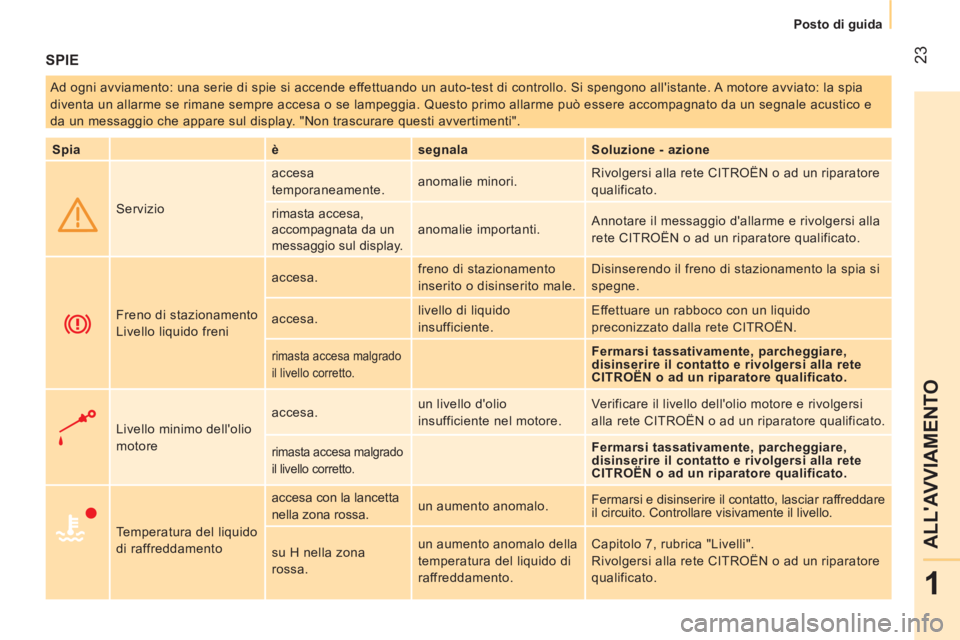

SPIE

Ad ogni avviamento: una serie di spie si accende effettuando un auto-test di controllo. Si spengono all'istante. A motore avviato: la spia
diventa un allarme se rimane sempre accesa o se lampeggia. Questo primo allarme può essere accompagnato da un segnale acustico e
da un messaggio che appare sul display. "Non trascurare questi avvertimenti".

Spia
è
segnala

Soluzione - azion e
Servizio accesa
temporaneamente. anomalie minori. Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
rimasta accesa,
accompagnata da un
messaggio sul display. anomalie importanti. Annotare il messaggio d'allarme e rivolgersi alla
rete CITROËN o ad un riparatore qualificato.
Freno di stazionamento
Livello liquido freni accesa. freno di stazionamento
inserito o disinserito male. Disinserendo il freno di stazionamento la spia si
spegne.
accesa. livello di liquido
insufficiente. Effettuare un rabboco con un liquido
preconizzato dalla rete CITROËN.
rimasta accesa malgrado
il livello corretto.
Fermarsi tassativamente, parcheggiare,
disinserire il contatto e rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
Livello minimo dell'olio
motore accesa. un livello d'olio
insufficiente nel motore. Verificare il livello dell'olio motore e rivolgersi
alla rete CITROËN o ad un riparatore qualificato.
rimasta accesa malgrado
il livello corretto.
Fermarsi tassativamente, parcheggiare,
disinserire il contatto e rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
Temperatura del liquido
di raffreddamento accesa con la lancetta
nella zona rossa. un aumento anomalo. Fermarsi e disinserire il contatto, lasciar raffreddare
il circuito. Controllare visivamente il livello.
su H nella zona
rossa. un aumento anomalo della
temperatura del liquido di
raffreddamento. Capitolo 7, rubrica "Livelli".
Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.

24



Posto di guida



Spia
è
segnala
Soluzione - azione
Olio motore accesa durante
la marcia, con un
messaggio sul display. una pressione insufficiente
dell'olio motore. Fermarsi e disinserire il contatto, rivolgersi alla
rete CITROËN o ad un riparatore qualificato.
lampeggiante, con un
messaggio sul display
(solo 1.3 HDi 75 cv). la degradazione dell'olio
motore. Effettuare la manutenzione del veicolo appena
possibile per evitare di danneggiare il motore.
Carica batteria accesa. un'anomalia nel circuito di
carica. Controllare i terminali della batteria... Capitolo 7,
rubrica "Batteria".
rimasta accesa,
nonostante le
verifiche.
un circuito difettoso,
un malfunzionamento
all'accensione o all'iniezione. Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Stop & Start accesa. un'anomalia dello
Stop & Start. Far verificare al più presto dalla rete CITROËN
o da un riparatore qualificato.
Rilevazione di apertura accesa.
una porta chiusa male. Controllare la chiusura delle porte anteriori,
delle porte posteriori e laterali.
accompagnata da un
messaggio sul display.
Cintura di sicurezza
non allacciata accesa poi
lampeggiante. il guidatore non ha
allacciato la cintura di
sicurezza. Tirare la cinghia della cintura di sicurezza poi
inserire il gancio nell'apposito alloggiamento di
bloccaggio.
accompagnata da un
segnale acustico poi
accesa fissa. il guidatore sta guidando
senza cintura di sicurezza
agganciata. Controllare la sua chiusura tirando la cinghia.
Capitolo 5, rubrica "Cinture di sicurezza".
lampeggiante,
accompagnata da un
segnale sonoro . il passeggero anteriore
non ha allacciato la
cintura di sicurezza. Tirare la cintura e inserire la parte terminale nel
dispositivo di chiusura.

25
1
ALL'AVVIAMENTO



Posto di guida

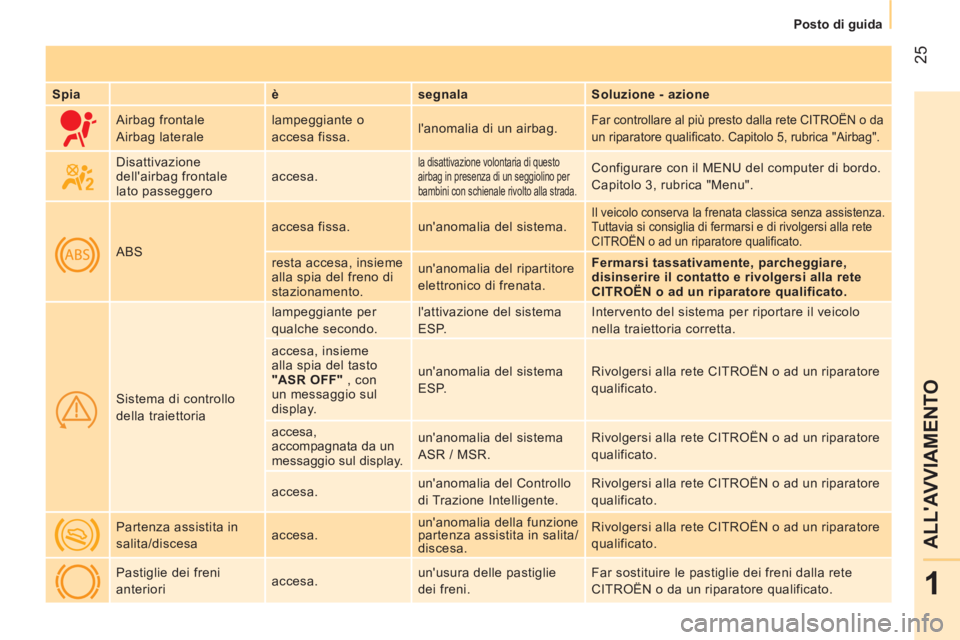

Spia
è
segnala
Soluzione - azione
Airbag frontale
Airbag laterale lampeggiante o
accesa fissa. l'anomalia di un airbag.

Far controllare al più presto dalla rete CITROËN o da
un riparatore qualifi cato. Capitolo 5, rubrica "Airbag".

Disattivazione
dell'airbag frontale
lato passeggero accesa .
la disattivazione volontaria di questo
airbag in presenza di un seggiolino per
bambini con schienale rivolto alla strada. Configurare con il MENU del computer di bordo.
Capitolo 3, rubrica "Menu".
ABS accesa fissa. un'anomalia del sistema.

Il veicolo conserva la frenata classica senza assistenza.
Tuttavia si consiglia di fermarsi e di rivolgersi alla rete
CITROËN o ad un riparatore qualifi cato.

resta accesa, insieme
alla spia del freno di
stazionamento. un'anomalia del ripartitore
elettronico di frenata.
Fermarsi tassativamente, parcheggiare,
disinserire il contatto e rivolgersi alla rete
CITROËN o ad un riparatore qualificato.
Sistema di controllo
della traiettoria lampeggiante per
qualche secondo. l'attivazione del sistema
ESP. Intervento del sistema per riportare il veicolo
nella traiettoria corretta.
accesa, insieme
alla spia del tasto
"ASR OFF"
, con
un messaggio sul
display. un'anomalia del sistema
ESP. Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
accesa,
accompagnata da un
messaggio sul display. un'anomalia del sistema
ASR / MSR. Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
accesa. un'anomalia del Controllo
di Trazione Intelligente. Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Partenza assistita in
salita/discesa accesa. un'anomalia della funzione
partenza assistita in salita/
discesa. Rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Pastiglie dei freni
anteriori accesa. un'usura delle pastiglie
dei freni. Far sostituire le pastiglie dei freni dalla rete
CITROËN o da un riparatore qualificato.

26



Posto di guida

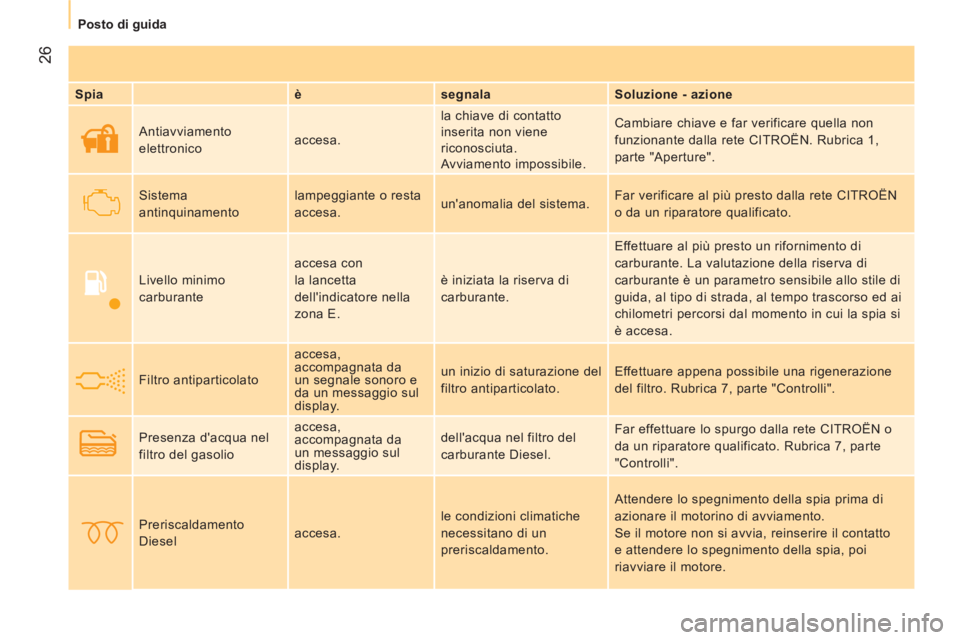

Spia
è
segnala
Soluzione - azione
Antiavviamento
elettronico accesa. la chiave di contatto
inserita non viene
riconosciuta.
Avviamento impossibile. Cambiare chiave e far verificare quella non
funzionante dalla rete CITROËN. Rubrica 1,
parte "Aperture".
Sistema
antinquinamento lampeggiante o resta
accesa. un'anomalia del sistema. Far verificare al più presto dalla rete CITROËN
o da un riparatore qualificato.
Livello minimo
carburante accesa con
la lancetta
dell'indicatore nella
zona E. è iniziata la riserva di
carburante. Effettuare al più presto un rifornimento di
carburante. La valutazione della riserva di
carburante è un parametro sensibile allo stile di
guida, al tipo di strada, al tempo trascorso ed ai
chilometri percorsi dal momento in cui la spia si
è accesa.
Filtro antiparticolato accesa,
accompagnata da
un segnale sonoro e
da un messaggio sul
display. un inizio di saturazione del
filtro antiparticolato. Effettuare appena possibile una rigenerazione
del filtro. Rubrica 7, parte "Controlli".
Presenza d'acqua nel
filtro del gasolio accesa,
accompagnata da
un messaggio sul
display. dell'acqua nel filtro del
carburante Diesel. Far effettuare lo spurgo dalla rete CITROËN o
da un riparatore qualificato. Rubrica 7, parte
"Controlli".
Preriscaldamento
Diesel accesa. le condizioni climatiche
necessitano di un
preriscaldamento. Attendere lo spegnimento della spia prima di
azionare il motorino di avviamento.
Se il motore non si avvia, reinserire il contatto
e attendere lo spegnimento della spia, poi
riavviare il motore.

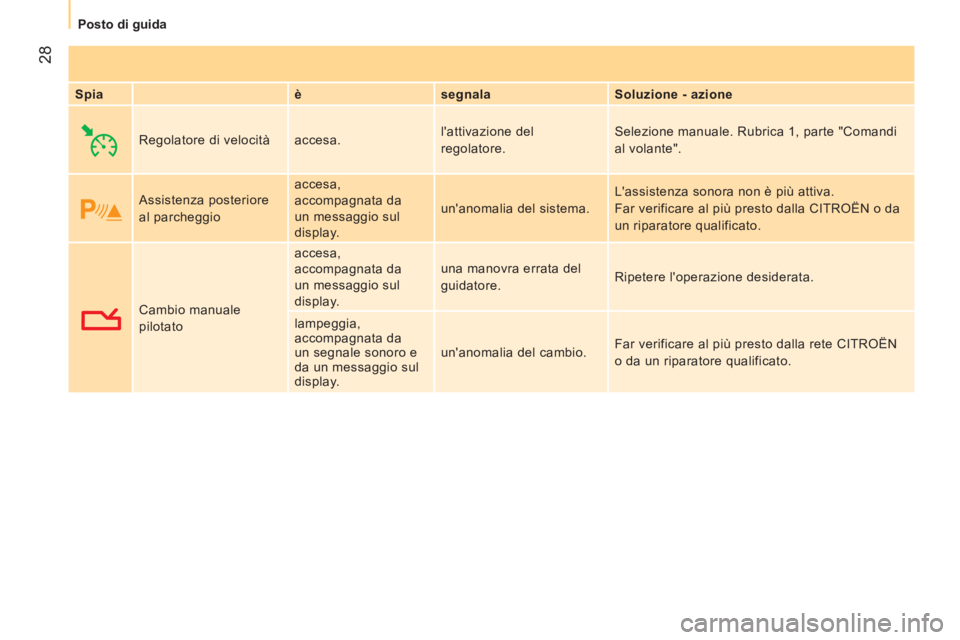

28



Posto di guida



Spia
è
segnala
Soluzione - azione
Regolatore di velocità accesa. l'attivazione del
regolatore. Selezione manuale. Rubrica 1, parte "Comandi
al volante".
Assistenza posteriore
al parcheggio accesa,
accompagnata da
un messaggio sul
display. un'anomalia del sistema. L'assistenza sonora non è più attiva.
Far verificare al più presto dalla CITROËN o da
un riparatore qualificato.
Cambio manuale
pilotato accesa,
accompagnata da
un messaggio sul
display. una manovra errata del
guidatore. Ripetere l'operazione desiderata.
lampeggia,
accompagnata da
un segnale sonoro e
da un messaggio sul
display. un'anomalia del cambio. Far verificare al più presto dalla rete CITROËN
o da un riparatore qualificato.
