56



Cambio e volante



- con cambio manuale
, a veicolo fermo,
portare la leva del cambio al punto morto,
poi rilasciare il pedale della frizione,

- con cambio manuale pilotato,
a veicolo
fermo, tenere il pedale del freno premuto.
Casi particolari : modalità STOP non
disponibile
La modalità STOP non si attiva quando :


- la porta del guidatore è aperta,

- la cintura di sicurezza del guidatore è
sganciata,

- la retromarcia è inserita,

- alcune condizioni specifiche (carica
della batteria, temperatura del motore,
rigenerazione del filtro antiparticolato,
assistenza alla frenata, temperatura
esterna...) lo richiedono per assicurare il
controllo del sistema.
In questo caso il display del quadro
strumenti mostra un messaggio,
accompagnato dalla spia "S"
, che
lampeggia per qualche secondo e
poi si spegne.

Questo funzionamento è del tutto
normale.










STOP & START

Il sistema Stop & Start mette il motore
temporaneamente in stand by - modalità
STOP - durante le fasi di sosta nel traffico
(semafori rossi, code, altro...). Il motore si
riavvia automaticamente - modalità START -
quando si desidera ripartire. Il riavviamento
si effettua in maniera istantanea, rapida e
silenziosa.
Perfettamente adatto all'utilizzo urbano,
lo Stop & Start permette di diminuire il
consumo di carburante, le emissioni di gas
inquinanti e il livello sonoro a veicolo fermo.

Funzionamento


Passaggio in modalità STOP del motore
La spia "S"
si accende sul quadro
strumenti e il motore si mette in
stand-by : L'arresto automatico del motore è
possibile solo quando si superano
i 10 km/h, per evitare arresti ripetuti del
motore quando si circola a bassissima
velocità.
In modalità STOP della funzione
Stop & Start, la partenza assistita in
salita/discesa non è attiva.
Non allontanarsi mai dal veicolo senza
aver interrotto il contatto con la chiave.
Non effettuare mai rifornimenti
di carburante quando il motore
è in modalità STOP ; interrompere
tassativamente il contatto con la chiave.

57
1
ALL'AVVIAMENTO



Cambio e volante


Casi particolari : attivazione automatica
della modalità START
La modalità START si attiva
automaticamente quando :


- il veicolo si trova non frenato in
pendenza,

- il motore è spento da circa 3 minuti, con
la funzione Stop & Start,

- alcune condizioni specifiche (carica
della batteria, temperatura del motore,
assistenza in frenata, regolazione della
climatizzazione...) lo richiedono per
assicurare il controllo del sistema o del
veicolo.
Per un corretto utilizzo
Con cambio manuale in modalità STOP, in
caso di inserimento di una marcia senza
aver premuto completamente il pedale
della frizione, il riavviamento del motore
e la ripartenza del veicolo potrebbero non
avvenire.
Si accende una spia o appare un messaggio
sul quadro strumenti per ricordare di
premere a fondo il pedale della frizione al
fine di garantire il riavviamento.
Con il motore in modalità STOP, se il
guidatore slaccia la cintura di sicurezza e
apre una delle porte anteriori, il riavviamento
del motore è possibile solo con la chiave di
contatto. Questa situazione è indicata da un
segnale sonoro e dal lampeggiamento della
spia di servizio, insieme a un messaggio sul
display del quadro strumenti.
Se dopo un riavviamento automatico in
modalità START il guidatore non effettua
nessuna azione sul veicolo nei 3 minuti
successivi, il sistema spegne definitivamente
il motore. Il riavviamento è possibile solo
con la chiave di contatto.

Passaggio in modalità START del motore
La spia "S"
si spegne e il motore
si riavvia :


- con cambio manuale
, premere il pedale
della frizione,

- con cambio manuale pilotato
:


●
leva delle marce in posizione A
o M
,
rilasciare il pedale del freno,

●
oppure inserire la retromarcia.

In questo caso il display del quadro
strumenti mostra un messaggio;
la spia "S"
lampeggia per qualche
secondo e poi si spegne.


Questo funzionamento è del tutto
normale.
In modalità STOP, un'azione sulla leva
del cambio manuale pilotato provoca il
riavviamento del motore permettendo
così di anticiparlo.
In caso di arresto automatico del
motore in pendenza, dal momento
che la funzione partenza assistita in salita/
discesa è attiva solo con motore avviato,
prima di rilasciare il pedale del freno è
necessario riavviare il motore inserendo una
marcia.

58



Cambio e volante



Disattivazione


Per privilegiare il confort climatico,
disattivare la funzione Stop & Start per
permettere il funzionamento continuo
dell'aria condizionata.
Il sistema conserva dopo l'avviamento
del motore con la chiave, lo stesso
stato (attivo o non attivo) che aveva
prima dell'ultimo spegnimento del
motore.
In qualsiasi momento, premere il comando
"S-OFF"
per disattivare il sistema.
Questo è segnalato dall'accensione della
spia sul comando, accompagnato da un
messaggio sul display del quadro strumenti.
Se la disattivazione è stata effettuata
in modalità STOP, il motore si riavvia
immediatamente.

Anomalia di funzionamento
Manutenzione

In caso di anomalia di
funzionamento, il sistema Stop &
Start si disattiva e queste spie si
accendono sul quadro strumenti,
accompagnate da un messaggio
sul display del quadro strumenti.
Far verificare dalla rete CITROËN
o da un riparatore qualificato.
In caso di anomalia in modalità STOP, è
possibile riavviare il motore premendo a
fondo il pedale della frizione o portando la
leva delle marce in folle. Prima di qualsiasi intervento nel vano
motore, interrompere tassativamente il
contatto con la chiave, per evitare il rischio
di ferite conseguenti ad un'attivazione
automatica della modalità START.
Questo sistema necessita di una batteria
con tecnologia e caratteristiche specifi che
(riferimenti disponibili presso la rete
CITROËN o presso un riparatore qualifi cato).
Il montaggio di una batteria non referenziata
da CITROËN comporta dei rischi di
malfunzionamento del sistema.
Il sistema Stop & Start richiede
una tecnologia avanzata. Qualsiasi
intervento necessita una qualifica particolare
che la rete CITROËN garantisce.


Riattivazione

Premere nuovamente il comando "S-OFF"
.
Il sistema è nuovamente attivo ; questo è
segnalato dallo spegnimento della spia sul
comando e da un messaggio sul display del
quadro strumenti.

69
3
TECNOLOGIA A BORDO



Computer di bordo

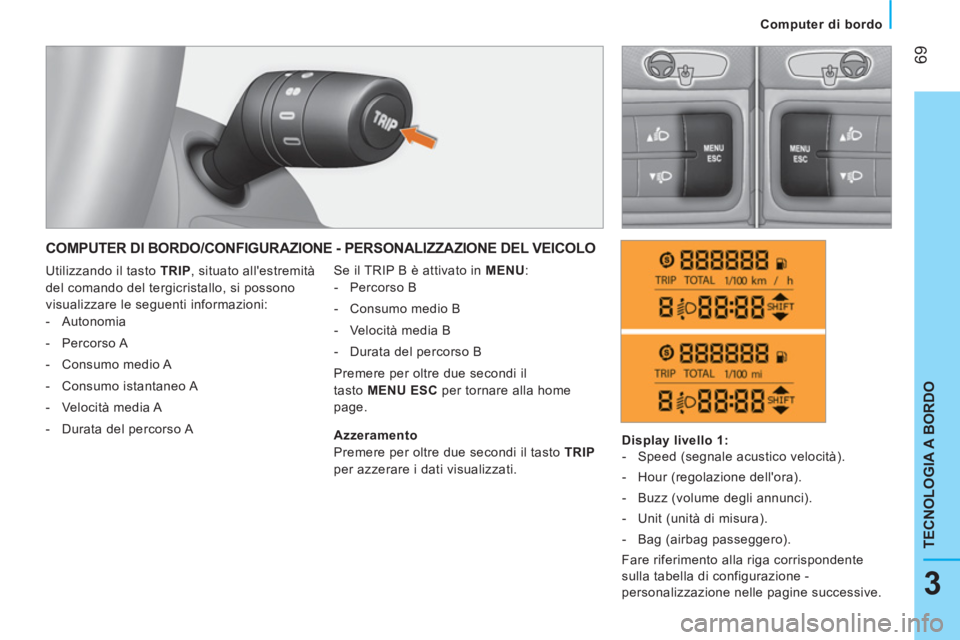

COMPUTER DI BORDO/CONFIGURAZIONE - PERSONALIZZAZIONE DEL VEICOLO

Se il TRIP B è attivato in MENU
:


- Percorso B

- Consumo medio B

- Velocità media B

- Durata del percorso B
Premere per oltre due secondi il
tasto MENU ESC
per tornare alla home
page.
Display livello 1:


- Speed (segnale acustico velocità).

- Hour (regolazione dell'ora).

- Buzz (volume degli annunci).

- Unit (unità di misura).

- Bag (airbag passeggero).
Fare riferimento alla riga corrispondente
sulla tabella di configurazione -
personalizzazione nelle pagine successive.
Azzeramento
Premere per oltre due secondi il tasto TRIP
per azzerare i dati visualizzati. Utilizzando il tasto TRIP
, situato all'estremità
del comando del tergicristallo, si possono
visualizzare le seguenti informazioni:


- Autonomia

- Percorso A

- Consumo medio A

- Consumo istantaneo A

- Velocità media A

- Durata del percorso A

70

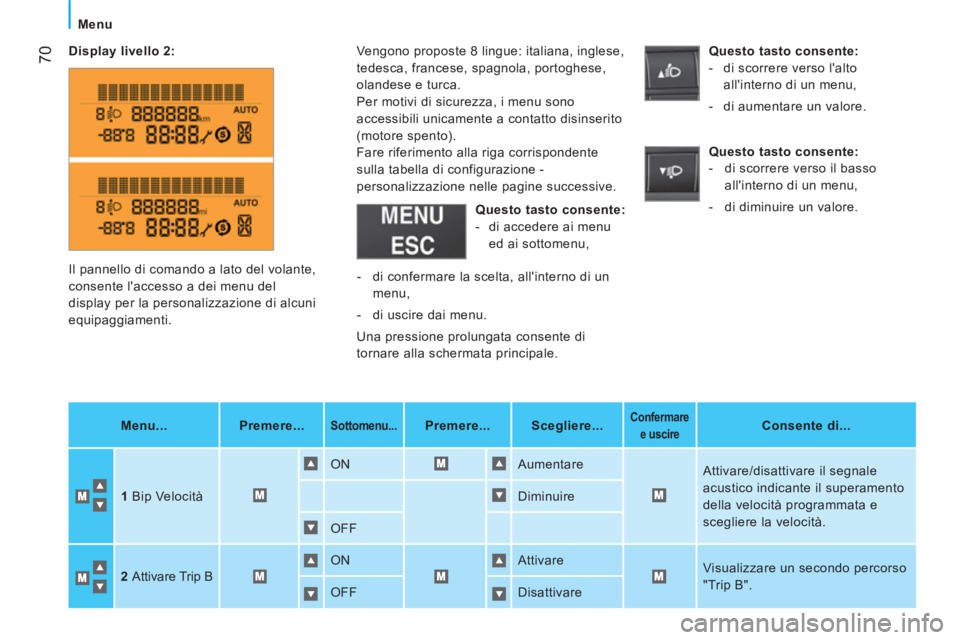

Menu



Display livello 2:


Menu...


Premere...




Sottomenu...




Premere...


Scegliere..

.



Confermare
e uscire



Consente di...


1
Bip Velocità ON Aumentare
Attivare/disattivare il segnale
acustico indicante il superamento
della velocità programmata e
scegliere la velocità. Diminuire
OFF

2

Attivare Trip B ON Attivare
Visualizzare un secondo percorso
"Trip B".
OFF Disattivare Il pannello di comando a lato del volante,
consente l'accesso a dei menu del
display per la personalizzazione di alcuni
equipaggiamenti. Vengono proposte 8 lingue: italiana, inglese,
tedesca, francese, spagnola, portoghese,
olandese e turca.
Per motivi di sicurezza, i menu sono
accessibili unicamente a contatto disinserito
(motore spento).
Fare riferimento alla riga corrispondente
sulla tabella di configurazione -
personalizzazione nelle pagine successive.

Questo tasto consente:



- di accedere ai menu
ed ai sottomenu,
Questo tasto consente:


- di scorrere verso l'alto
all'interno di un menu,

- di aumentare un valore.

Questo tasto consente:


- di scorrere verso il basso
all'interno di un menu,

- di diminuire un valore.

- di confermare la scelta, all'interno di un
menu,

- di uscire dai menu.
Una pressione prolungata consente di
tornare alla schermata principale.

73
3
TECNOLOGIA A BORDO



Parcheggio assistito


ASSISTENZA POSTERIORE AL PARCHEGGIO

Il sistema è costituito da quattro sensori di
prossimità situati nel paraurti posteriore.
Questo sistema rileva tutti gli ostacoli nel
suo campo di azione: persone, veicoli,
alberi, barriere che si trovano dietro il
veicolo in manovra.
Tuttavia, non è in grado di rilevare gli
ostacoli situati immediatamente sotto al
paraurti.
Un oggetto, come ad esempio un paletto,
un cartello di segnalazione di un cantiere
o qualsiasi altro oggetto simile può essere
rilevato all'inizio della manovra, ma non può
esserlo quando il veicolo si avvicina.
Questo sistema non sostituisce la vigilanza
e la responsabilità del guidatore.
Interrompere l'assistenza al parcheggio

Mettere la leva del cambio in folle.


Anomalia di funzionamento

Se questa spia o la spia servizio si
accendono sul quadro strumenti,
accompagnate da un messaggio sul
display, rivolgersi alla rete CITROËN
o ad un riparatore qualifi cato.


Per un corretto utilizzo

In presenza di brutto tempo o in inverno,
accertarsi che i sensori non siano ricoperti
da fango, brina o neve.


Inserire la retromarcia

L'informazione di prossimità è data da un
segnale acustico, sempre più rapido man
mano che il veicolo si avvicina all'ostacolo.
Quando la distanza "dietro al veicolo/
ostacolo" è inferiore a trenta centimetri circa,
il segnale acustico diventa continuo.
Questa funzione verrà disattivata
automaticamente in caso di traino di un
rimorchio. Si consiglia un dispositivo
di traino raccomandato da CITROËN
e di rivolgersi ad un professionista per
l'installazione.
In caso di anomalie rilevate all'inserimento
della retromarcia, la spia si accende e viene
eventualmente visualizzato un messaggio.
73

74

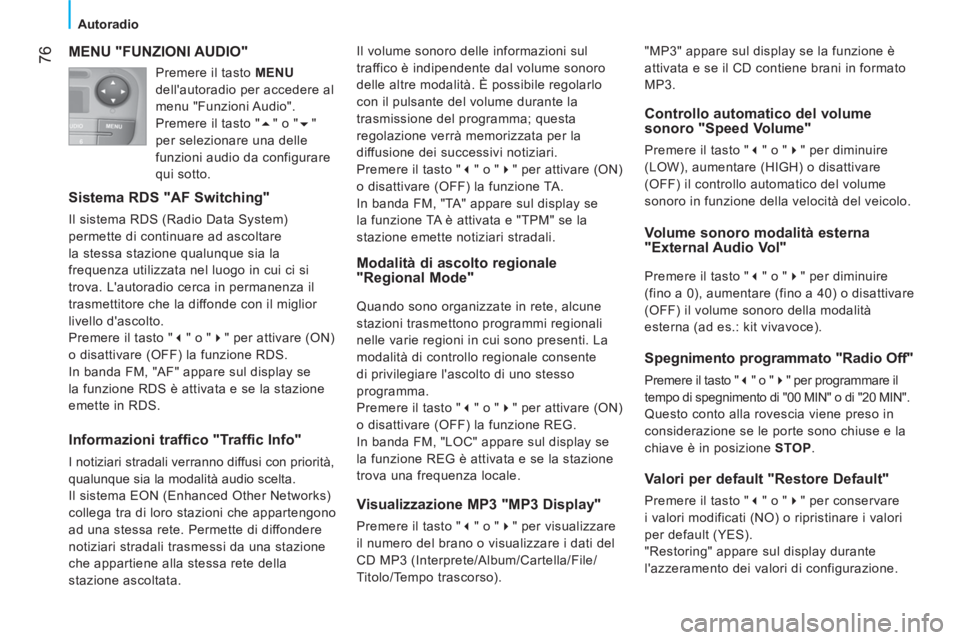

Autoradio
Aumento/Diminuzione del
volume sonoro.
Accensione.
Spegnimento.
Interruzione/Ripristino
del suono.
Selezione della modalità CD/CD MP3.
Utilizzare le frecce sinistra/destra per
selezionare il brano precedente/seguente.
Utilizzare le frecce sinistra/destra per
effettuare un ritorno/avanzamento rapido
del brano in fase di riproduzione.
In CD MP3: utilizzare le frecce alto/basso
per cambiare cartella. Regolazione delle opzioni audio: bass (bassi), treble (acuti), fader (avanti/
indietro), balance (sinistra/destra), loudness, EQ Preset (equalizzatore).
Utilizzare le frecce alto/basso per selezionare l'opzione.
Utilizzare le frecce sinistra/destra per aumentare o diminuire il valore
dell'opzione o cambiare l'equalizzatore.
Entrata nel menu.
Utilizzare le frecce alto/basso
per selezionare una delle
seguenti funzioni:


●
AF switching

●
Traffic info

●
Regional mode

●
MP3 display.

●
Speed volume

●
External audio vol

●
Radio off

●
Restore default
Utilizzare le frecce sinistra/
destra per cambiare la
regolazione della funzione
selezionata.
Espulsione del CD.

Selezione della gamma d'onda FM.
Memorizzazione automatica delle
stazioni (autostore AS). Selezione della gamma d'onde AM.
Utilizzare le frecce sinistra/destra per effettuare una ricerca automatica della
stazione.
Utilizzare le frecce alto/basso per effettuare una ricerca manuale della stazione.
1/2/3/4/5/6: selezione della stazione memorizzata.
Memorizzazione di una stazione.


Frontalino

IN BREVE
E' necessario
premere a
lungo.

76
Autoradio

MENU "FUNZIONI AUDIO"


Sistema RDS "AF Switching"

Il sistema RDS (Radio Data System)
permette di continuare ad ascoltare
la stessa stazione qualunque sia la
frequenza utilizzata nel luogo in cui ci si
trova. L'autoradio cerca in permanenza il
trasmettitore che la diffonde con il miglior
livello d'ascolto.
Premere il tasto "  " o "  " per attivare (ON)
o disattivare (OFF) la funzione RDS.
In banda FM, "AF" appare sul display se
la funzione RDS è attivata e se la stazione
emette in RDS.


Informazioni traffico "Traffic Info"

I notiziari stradali verranno diffusi con priorità,
qualunque sia la modalità audio scelta.
Il sistema EON (Enhanced Other Networks)
collega tra di loro stazioni che appartengono
ad una stessa rete. Permette di diffondere
notiziari stradali trasmessi da una stazione
che appartiene alla stessa rete della
stazione ascoltata.

Modalità di ascolto regionale
"Regional Mode"
Quando sono organizzate in rete, alcune
stazioni trasmettono programmi regionali
nelle varie regioni in cui sono presenti. La
modalità di controllo regionale consente
di privilegiare l'ascolto di uno stesso
programma.
Premere il tasto "  " o "  " per attivare (ON)
o disattivare (OFF) la funzione REG.
In banda FM, "LOC" appare sul display se
la funzione REG è attivata e se la stazione
trova una frequenza locale.


Visualizzazione MP3 "MP3 Display"

Premere il tasto "  " o "  " per visualizzare
il numero del brano o visualizzare i dati del
CD MP3 (Interprete/Album/Cartella/File/
Titolo/Tempo trascorso).

Controllo automatico del volume
sonoro "Speed Volume"
Premere il tasto "  " o "  " per diminuire
(LOW), aumentare (HIGH) o disattivare
(OFF) il controllo automatico del volume
sonoro in funzione della velocità del veicolo. Il volume sonoro delle informazioni sul
traffico è indipendente dal volume sonoro
delle altre modalità. È possibile regolarlo
con il pulsante del volume durante la
trasmissione del programma; questa
regolazione verrà memorizzata per la
diffusione dei successivi notiziari.
Premere il tasto "  " o "  " per attivare (ON)
o disattivare (OFF) la funzione TA.
In banda FM, "TA" appare sul display se
la funzione TA è attivata e "TPM" se la
stazione emette notiziari stradali.


Volume sonoro modalità esterna
"External Audio Vol"
Premere il tasto "
" o "
" per diminuire
(fino a 0), aumentare (fino a 40) o disattivare
(OFF) il volume sonoro della modalità
esterna (ad es.: kit vivavoce).


Spegnimento programmato "Radio Off"

Premere il tasto "  " o "  " per programmare il
tempo di spegnimento di "00 MIN" o di "20 MIN".
Questo conto alla rovescia viene preso in
considerazione se le porte sono chiuse e la
chiave è in posizione STOP .


Valori per default "Restore Default"

Premere il tasto "  " o "  " per conservare
i valori modificati (NO) o ripristinare i valori
per default (YES).
"Restoring" appare sul display durante
l'azzeramento dei valori di configurazione. "MP3" appare sul display se la funzione è
attivata e se il CD contiene brani in formato
MP3. Premere il tasto MENU
dell'autoradio per accedere al
menu "Funzioni Audio".
Premere il tasto "  " o "  "
per selezionare una delle
funzioni audio da configurare
qui sotto.
