2014 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

2
SPREMNI ZA POLAZAK

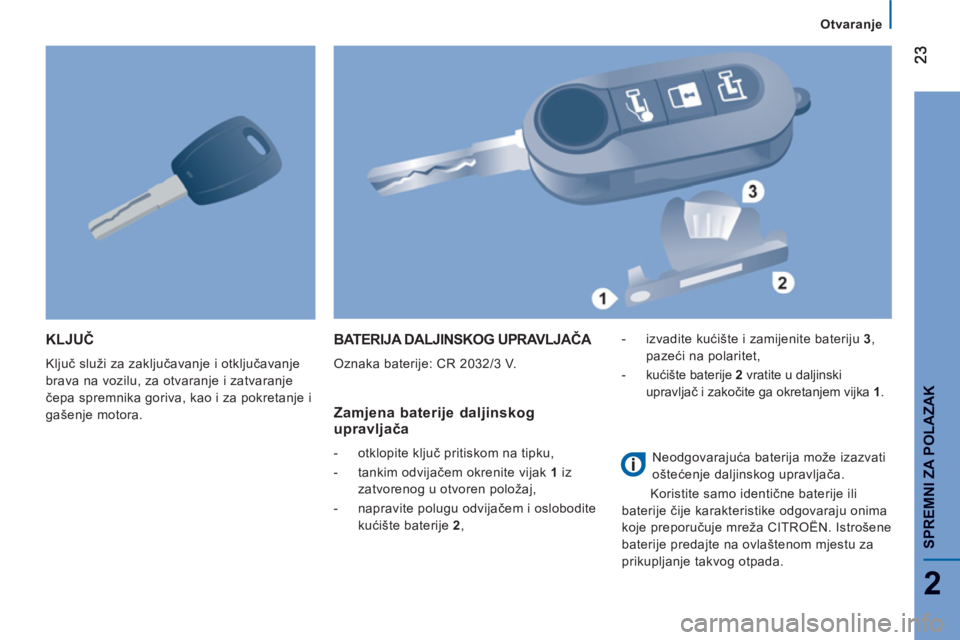

KLJUČ

Ključ služi za zaključavanje i otključavanje
brava na vozilu, za otvaranje i zatvaranje
čepa spremnika goriva, kao i za pokretanje i
gašenje motora.
BATERIJA DALJINSKOG UPRAVLJAČA

Oznaka baterije: CR 2032/3 V.

Zamjena baterije daljinskog upravljača



- otklopite ključ pritiskom na tipku,

- tankim odvijačem okrenite vijak 1
iz
zatvorenog u otvoren položaj,

- napravite polugu odvijačem i oslobodite
kućište baterije 2
,
- izvadite kućište i zamijenite bateriju 3
,
pazeći na polaritet,

- kućište baterije 2
vratite u daljinski
upravljač i zakočite ga okretanjem vijka 1
.
Neodgovarajuća baterija može izazvati
oštećenje daljinskog upravljača.
Koristite samo identične baterije ili
baterije čije karakteristike odgovaraju onima
koje preporučuje mreža CITROËN. Istrošene
baterije predajte na ovlaštenom mjestu za
prikupljanje takvog otpada. Otvaran
je

24 PREGLEDNA TABLICA GLAVNIH FUNKCIJA KLJUČA



Tip ključa


Otključavanje kabine


Zaključavanje vrata


Otključavanje stražnjih
vrata


Dodatno zaključavanje


Ključ

Okretanje u smjeru
suprotnom od kazaljki na
satu (na strani vozača).
Okretanje u smjeru
kazaljki na satu (na strani
vozača).
-
-

Daljinski upravljač

-
-


Signalizacija





Pokazivači smjera
2 paljenja.
1 paljenje.
2 paljenja.
3 paljenja.

Žaruljica na tipki
Ugašena.
Stalno upaljena oko
3 sekunde, zatim
bljeskanje.
Bljeskanje.
Bljeskanje.

Otvaran
je

25
2
SPREMNI ZA POLAZAK

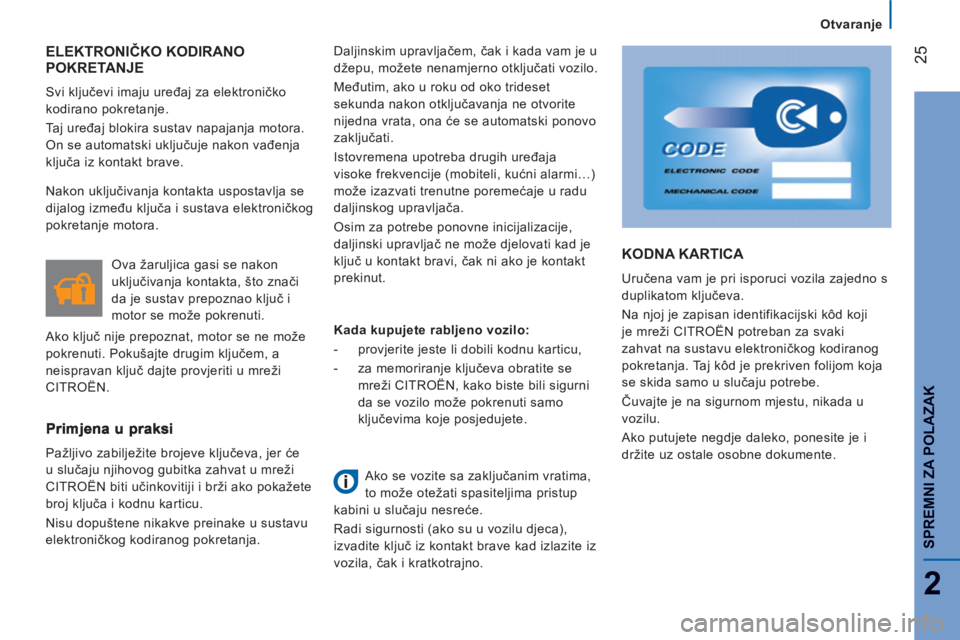

ELEKTRONIČKO KODIRANO POKRETANJE

Svi ključevi imaju uređaj za elektroničko
kodirano pokretanje.
Taj uređaj blokira sustav napajanja motora.
On se automatski uključuje nakon vađenja
ključa iz kontakt brave. Daljinskim upravljačem, čak i kada vam je u
džepu, možete nenamjerno otključati vozilo.
Međutim, ako u roku od oko trideset
sekunda nakon otključavanja ne otvorite
nijedna vrata, ona će se automatski ponovo
zaključati.
Istovremena upotreba drugih uređaja
visoke frekvencije (mobiteli, kućni alarmi…)
može izazvati trenutne poremećaje u radu
daljinskog upravljača.
Osim za potrebe ponovne inicijalizacije,
daljinski upravljač ne može djelovati kad je
ključ u kontakt bravi, čak ni ako je kontakt
prekinut.
Pažljivo zabilježite brojeve ključeva, jer će
u slučaju njihovog gubitka zahvat u mreži
CITROËN biti učinkovitiji i brži ako pokažete
broj ključa i kodnu karticu.
Nisu dopuštene nikakve preinake u sustavu
elektroničkog kodiranog pokretanja. Ova žaruljica gasi se nakon
uključivanja kontakta, što znači
da je sustav prepoznao ključ i
motor se može pokrenuti.
Ako ključ nije prepoznat, motor se ne može
pokrenuti. Pokušajte drugim ključem, a
neispravan ključ dajte provjeriti u mreži
CITROËN.
Ako se vozite sa zaključanim vratima,
to može otežati spasiteljima pristup
kabini u slučaju nesreće.
Radi sigurnosti (ako su u vozilu djeca),
izvadite ključ iz kontakt brave kad izlazite iz
vozila, čak i kratkotrajno. Nakon uključivanja kontakta uspostavlja se
dijalog između ključa i sustava elektroničkog
pokretanje motora.

Kada kupujete rabljeno vozilo:


- provjerite jeste li dobili kodnu karticu,

- za memoriranje ključeva obratite se
mreži CITROËN, kako biste bili sigurni
da se vozilo može pokrenuti samo
ključevima koje posjedujete.
KODNA KARTICA

Uručena vam je pri isporuci vozila zajedno s
duplikatom ključeva.
Na njoj je zapisan identifikacijski kôd koji
je mreži CITROËN potreban za svaki
zahvat na sustavu elektroničkog kodiranog
pokretanja. Taj kôd je prekriven folijom koja
se skida samo u slučaju potrebe.
Čuvajte je na sigurnom mjestu, nikada u
vozilu.
Ako putujete negdje daleko, ponesite je i
držite uz ostale osobne dokumente. Otvaran
je

26 Kad je alarm u stanju pripravnosti, svakim
pokušajem provale uključuje se sirena na
oko 30 sekunda i pale se pokazivači smjera.
Alarm se nakon toga vraća u stanje
pripravnosti, a njegovo je uključivanje ostaje
memorirano što se vidi po brzom bljeskanju
diode u trenutku isključivanja alarma.
Alarm će se uključiti i u slučaju prekida
električnog napajanja, nakon ponovnog
upostavljanja napajanja.
Automatsko aktiviranje

Ovisno o tržištu, alarm automatski postaje
aktivan oko 2 minute nakon zatvaranja
posljednjih vrata. Kako se alarm ne bi
uključio prilikom otvaranja vrata, obavezno
ponovno pritisnite tipku za otključavanje na
daljinskom upravljaču.
Deaktiviranje ključem

Vrata otključajte ključem i uđite u vozilo.
Uključite kontakt, nakon prepoznavanja koda
ključa, alarm će se isključiti.


Deaktiviranje daljinskim upravljačem

Pritiskom na ovu tipku, alarm se
deaktivira pri otključavanju vozila


Deaktiviranje zaštite od podizanja *

Za deaktiviranje zaštite pritisnite
ovu tipku (na primjer, u slučaju
vuče vozila s uključenim
alarmom).
Zaštita ostaje aktivna do centralnog
otključavanja vrata.

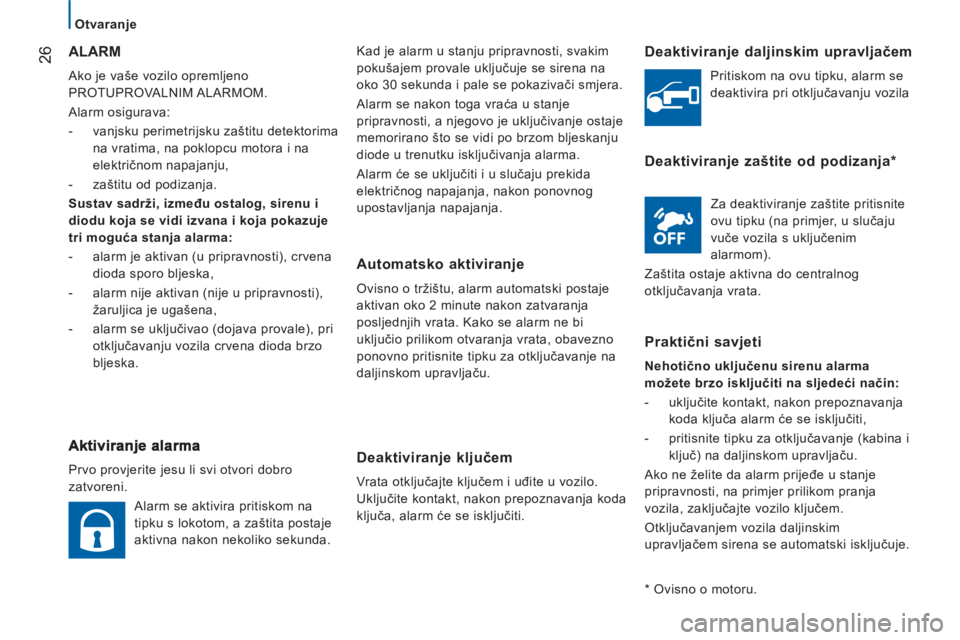

ALARM

Ako je vaše vozilo opremljeno
PROTUPROVALNIM ALARMOM.
Alarm osigurava:


- vanjsku perimetrijsku zaštitu detektorima
na vratima, na poklopcu motora i na
električnom napajanju,

- zaštitu od podizanja.

Sustav sadrži, između ostalog, sirenu i
diodu koja se vidi izvana i koja pokazuje
tri moguća stanja alarma:


- alarm je aktivan (u pripravnosti), crvena
dioda sporo bljeska,

- alarm nije aktivan (nije u pripravnosti),
žaruljica je ugašena,

- alarm se uključivao (dojava provale), pri
otključavanju vozila crvena dioda brzo
bljeska.

Prvo provjerite jesu li svi otvori dobro
zatvoreni.
Alarm se aktivira pritiskom na
tipku s lokotom, a zaštita postaje
aktivna nakon nekoliko sekunda.

*
Ovisno o motoru.


Praktični savjeti


Nehotično uključenu sirenu alarma
možete brzo isključiti na sljedeći način:


- uključite kontakt, nakon prepoznavanja
koda ključa alarm će se isključiti,

- pritisnite tipku za otključavanje (kabina i
ključ) na daljinskom upravljaču.
Ako ne želite da alarm prijeđe u stanje
pripravnosti, na primjer prilikom pranja
vozila, zaključajte vozilo ključem.
Otključavanjem vozila daljinskim
upravljačem sirena se automatski isključuje.

Otvaran
je

27
2
SPREMNI ZA POLAZAK
PREDNJA VRATA
Sigurnosna brava za djecu
Ona onemogućuje otvaranje bočnih kliznih
vrata iznutra.
Pritisnite tipku na boku bočnih vrata. Vrata vozača

Otključavaju se i zaključavaju daljinskim
upravljačem.
BOČNA KLIZNA VRATA

Pazite da se ništa ne nalazi na vodilici na
podnici, radi neometanog pomicanja vrata.
Izvana

Za otključavanje i otvaranje, povucite kvaku
prema sebi i prema stražnjoj strani vozila.


Iznutra

Za otključavanje i otvaranje, gurnite ručicu
prema natrag.
Vrata se moraju otvoriti do kraja, kako bi ih
mehanizam blokirao u otvorenom položaju.
Za oslobađanje i zatvaranje, povucite kvaku
i pratite pomicanje vrata.
Nikada ne vozite s otvorenim bočnim
kliznim vratima. Otvaran
je

28

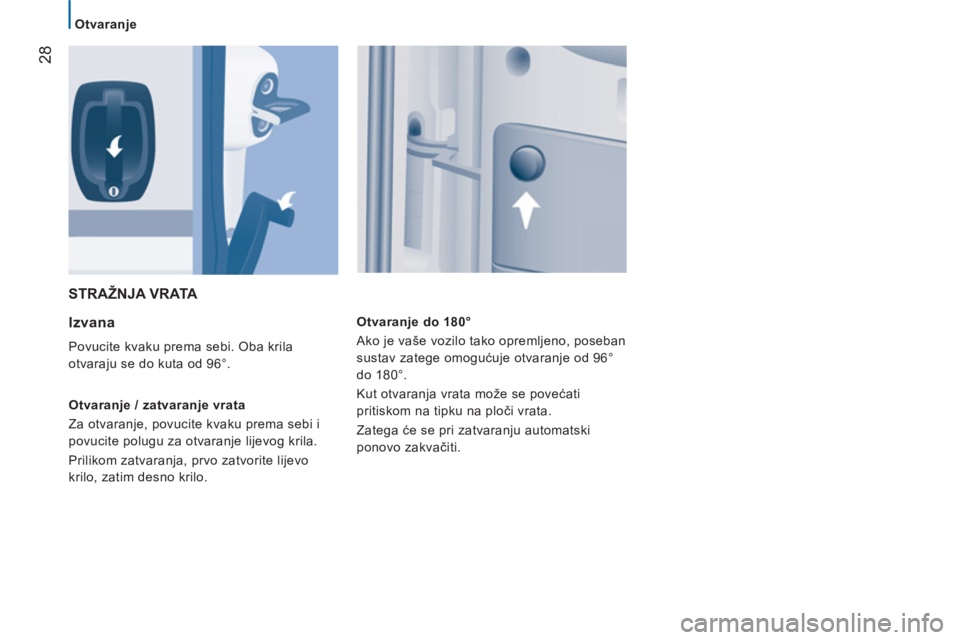

STRAŽNJA VRATA

Izvana

Povucite kvaku prema sebi. Oba krila
otvaraju se do kuta od 96°.

Otvaranje / zatvaranje vrata
Za otvaranje, povucite kvaku prema sebi i
povucite polugu za otvaranje lijevog krila.
Prilikom zatvaranja, prvo zatvorite lijevo
krilo, zatim desno krilo.
Otvaranje do 180°
Ako je vaše vozilo tako opremljeno, poseban
sustav zatege omogućuje otvaranje od 96°
do 180°.
Kut otvaranja vrata može se povećati
pritiskom na tipku na ploči vrata.
Zatega će se pri zatvaranju automatski
ponovo zakvačiti.


Otvaran
je

29
2
SPREMNI ZA POLAZAK

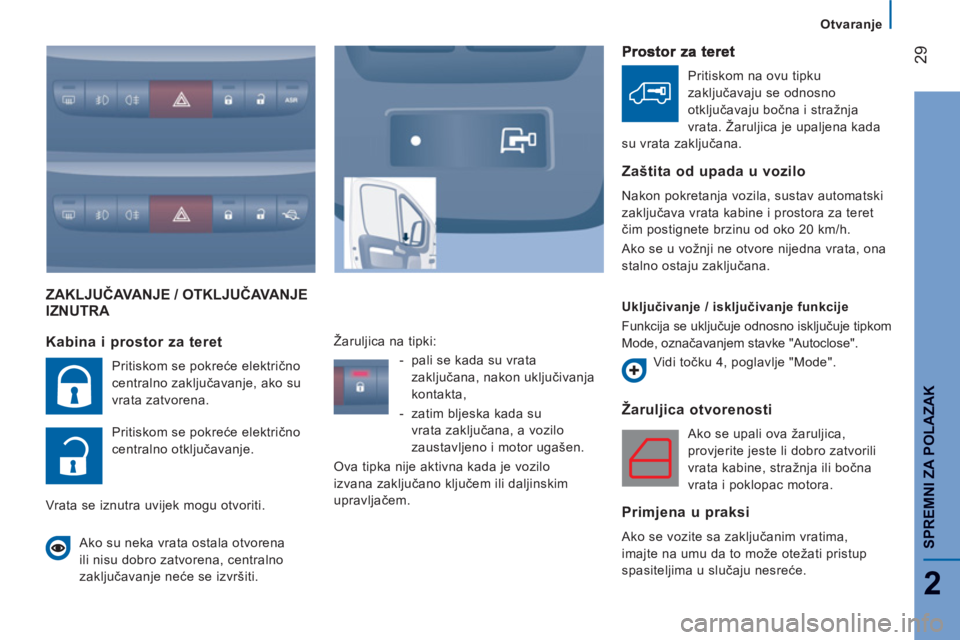

ZAKLJUČAVANJE / OTKLJUČAVANJEIZNUTRA
Žarul
jica otvorenosti
Ako se upali ova žaruljica,
provjerite jeste li dobro zatvorili
vrata kabine, stražnja ili bočna
vrata i poklopac motora.
Primjena u praksi

Ako se vozite sa zaključanim vratima,
imajte na umu da to može otežati pristup
spasiteljima u slučaju nesreće.
Kabina i prostor za teret

Pritiskom se pokreće električno
centralno zaključavanje, ako su
vrata zatvorena.
Pritiskom se pokreće električno
centralno otključavanje.
Vrata se iznutra uvijek mogu otvoriti.
Ako su neka vrata ostala otvorena
ili nisu dobro zatvorena, centralno
zaključavanje neće se izvršiti. Žaruljica na tipki:


- pali se kada su vrata
zaključana, nakon uključivanja
kontakta,

- zatim bljeska kada su
vrata zaključana, a vozilo
zaustavljeno i motor ugašen.
Ova tipka nije aktivna kada je vozilo
izvana zaključano ključem ili daljinskim
upravljačem.

Pritiskom na ovu tipku
zaključavaju se odnosno
otključavaju bočna i stražnja
vrata. Žaruljica je upaljena kada
su vrata zaključana.
Zaštita od upada u vozilo

Nakon pokretanja vozila, sustav automatski
zaključava vrata kabine i prostora za teret
čim postignete brzinu od oko 20 km/h.
Ako se u vožnji ne otvore nijedna vrata, ona
stalno ostaju zaključana.

Uključivanje / isključivanje funkcije
Funkcija se uključuje odnosno isključuje tipkom
Mode, označavanjem stavke "Autoclose".
Vidi točku 4, poglavlje "Mode".
Otvaran
je

30

Vozačko mjesto


PLOČA S INSTRUMENTIMA



1.
Putomjer (km/milje).

2.
Ekran.

3.
Instrumenti.

4.
Brojač okretaja.
VOZAČKO MJESTO
Ekran 1 na
ploči s instrumentima



- Sat.

- Prijeđeni kilometri / milje.

- Autonomija.

- Potrošnja.

- Prosječna brzina.

- Visina svjetlosnog snopa farova.

- Upozorenje za prekoračenje brzine, koja
se programira u MODE.

- Stop & Start,

- Servisni brojač.



Ekran 2 na ploči s instrumentima



- Sat.

- Datum.

- Vanjska temperatura.

- Prijeđeni kilometri / milje.

- Autonomija.

- Potrošnja.

- Prosječna brzina.

- Visina svjetlosnog snopa farova.

- Upozorenje za prekoračenje brzine, koja
se programira u MODE.

- Stop & Start,

- Servisni brojač.

- Poruke upozorenja koje se prikazuju u
gornjem dijelu.

- Radio (frekvencija stanice koju slušate).
