2014 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

Upute za rukovanje na internetu


Uvidom u upute za rukovanje na internetu možete saznati
najnovije dostupne informacije, koje se lako prepoznaju po
označivaču stranica u obliku ove sličice:

Ako rubrika "MyCitroën" nije dostupna na internetskim stranicama u
vašoj zemlji, možete naći vaše upute za rukovanje na sljedećoj adresi:
http://service.citroen.com
Označite:
Pronađite vaše upute za rukovanje na internetskim stranicama
CITROËN, u rubrici "MyCitroën".


poveznicu "Dokumenti o vozilu" na početnoj stranici (ne traži se nikakva
prijava),
jezik,
oblik karoserije,
datum izdanja koji odgovara datumu prve registracije.
Tamo ćete u istom obliku naći vaše upute za rukovanje.


Na tom osobnom prostoru možete naći informacije o našim
proizvodima i uslugama. Taj prostor po vašoj mjeri omogućuje
izravan i poseban kontakt s markom.

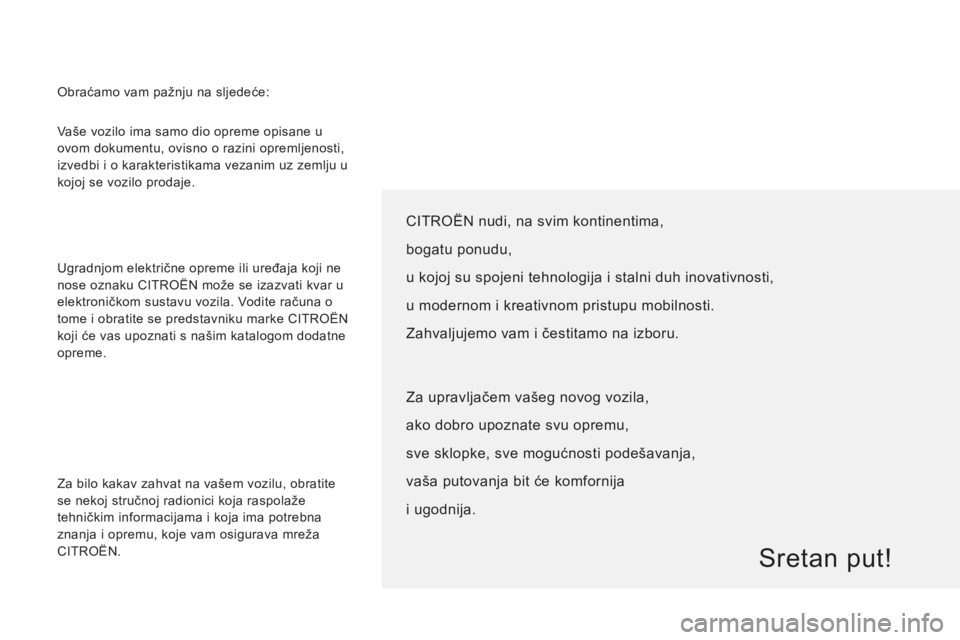

Vaše vozilo ima samo dio opreme opisane u
ovom dokumentu, ovisno o razini opremljenosti,
izvedbi i o karakteristikama vezanim uz zemlju u
kojoj se vozilo prodaje.
Ugradnjom električne opreme ili uređaja koji ne
nose oznaku CITROËN može se izazvati kvar u
elektroničkom sustavu vozila. Vodite računa o
tome i obratite se predstavniku marke CITROËN
koji će vas upoznati s našim katalogom dodatne
opreme.

CITROËN nudi, na svim kontinentima,
bogatu ponudu,
u kojoj su spojeni tehnologija i stalni duh inovativnosti,
u modernom i kreativnom pristupu mobilnosti.
Zahvaljujemo vam i čestitamo na izboru.


Sretan put!

Obraćamo vam pažnju na sljedeće:


Za upravljačem vašeg novog vozila,
ako dobro upoznate svu opremu,
sve sklopke, sve mogućnosti podešavanja,
vaša putovanja bit će komfornija
i ugodnija.


Za bilo kakav zahvat na vašem vozilu, obratite
se nekoj stručnoj radionici koja raspolaže
tehničkim informacijama i koja ima potrebna
znanja i opremu, koje vam osigurava mreža
CITROËN.

2

Sadržaj
3. ERGONOMIJA IKOMFOR 46-78
Sklopka svjetala 47Brisači 50Te mpomat 51Odleđivanjei odmagljivanje 54Grijanje / ručni klima uređaj 56Automatski klima uređaj 58Dodatni sustavi grijanja 60Grijanje / klimatizacija u stražnjem dijelu 60Dodatno programabilno grijanje 62Prednja sjedala 65Prednja klupa 67Stražnja sjedala 68Produžena kabina 70Oprema u prednjem dijelu 71Oprema u stražnjemdijelu 75Retrovizori 77Električni podizači prozora 78
Prikaz 4Va njština5Otvaranje 6Unutrašnjost8Položaj za vožnju 10Vidljivost 12Ventilacija 14Obavještavanje vozača 15Sigurnost putnika 16Vožnja 17Eko-vožnja 19
1. UPOZNAVANJEVOZILA 4-204. TEHNOLOGIJA U VOZILU 79-113
Putno računalo 79Mode 80Pomoć pri parkiranju 83Kamera za vožnju natrag 84Zračni ovjes 86Tahograf 88Autoradio 89
2. SPREMNI ZA POLAZAK 21-45
Daljinski upravljač 21Ključ 23Kodna kartica 25Alarm 26Prednja - stražnja vrata 27Prostor za teret 29Ploča s instrumentima 30Kontrolne žaruljice 31Mjerač goriva 38Pokazivač temperature 38Servisni brojač 39Reostat za podešavanje osvijetljenosti 39Mjenjač i upravljač 40Pokretanje i gašenje motora 41Pokretanje na kosini 42Stop & Start 43


Ovaj znak ukazuje da se
radi o opremi specifičnoj za
kombi izvedbu vozila. Bočna klizna stakla.
Stražnje grijanje /
klimatizacija. Stražnja
sjedala / klupa.

3
SADRŽA
J

Sadržaj

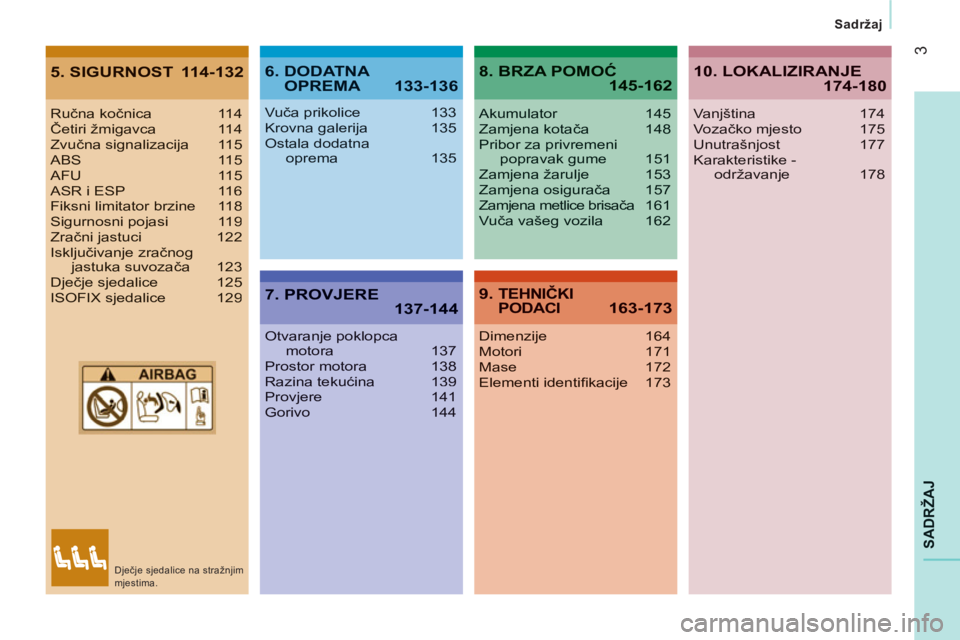

5. SIGURNOST 114-1326. DODATNA OPREMA 133-136
7. PROVJERE 137-144
8. BRZA POMOĆ 145-162
9. TEHNIČKIPODACI 163-173
Ručna kočnica 114Četiri

4

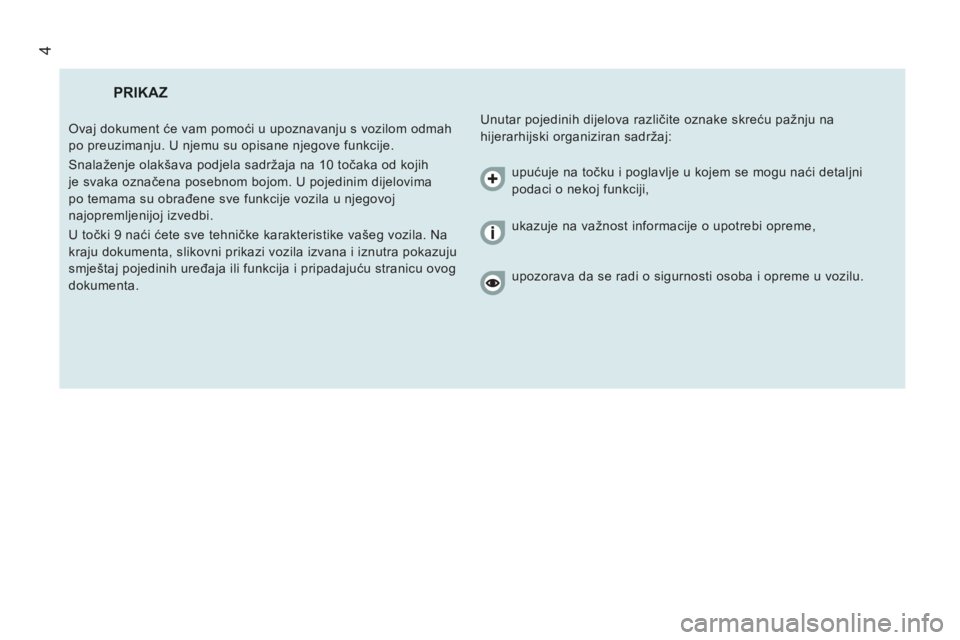

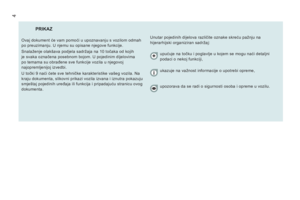

PRIKAZ
Unutar pojedinih dijelova različite oznake skreću pažnju na
hijerarhijski organiziran sadržaj: Ovaj dokument će vam pomoći u upoznavanju s vozilom odmah
po preuzimanju. U njemu su opisane njegove funkcije.
Snalaženje olakšava podjela sadržaja na 10 točaka od kojih
je svaka označena posebnom bojom. U pojedinim dijelovima
po temama su obrađene sve funkcije vozila u njegovoj
najopremljenijoj izvedbi.
U točki 9 naći ćete sve tehničke karakteristike vašeg vozila. Na
kraju dokumenta, slikovni prikazi vozila izvana i iznutra pokazuju
smještaj pojedinih uređaja ili funkcija i pripadajuću stranicu ovog
dokumenta. upućuje na točku i poglavlje u kojem se mogu naći detaljni
podaci o nekoj funkciji,
ukazuje na važnost informacije o upotrebi opreme,
upozorava da se radi o sigurnosti osoba i opreme u vozilu.

4
34
2
1
UPOZNAVANJE VOZIL
A
5

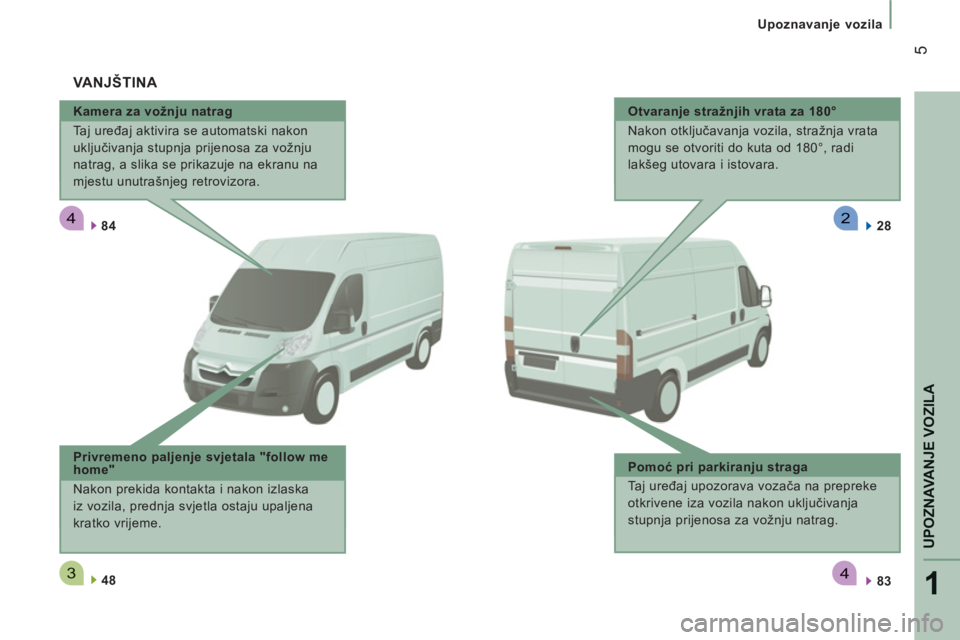

Upoznavanje vozila

Kamera za vožnju natrag
Taj uređaj aktivira se automatski nakon
uključivanja stupnja prijenosa za vožnju
natrag, a slika se prikazuje na ekranu na
mjestu unutrašnjeg retrovizora.

84


83

48

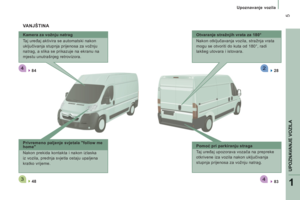

VANJŠTINA


Privremeno paljenje svjetala "follow me
home"
Nakon prekida kontakta i nakon izlaska
iz vozila, prednja svjetla ostaju upaljena
kratko vrijeme.
Otvaranje stražnjih vrata za 180°
Nakon otključavanja vozila, stražnja vrata
mogu se otvoriti do kuta od 180°, radi
lakšeg utovara i istovara.

Pomoć pri parkiranju straga
Taj uređaj upozorava vozača na prepreke
otkrivene iza vozila nakon uključivanja
stupnja prijenosa za vožnju natrag.
28

222
6

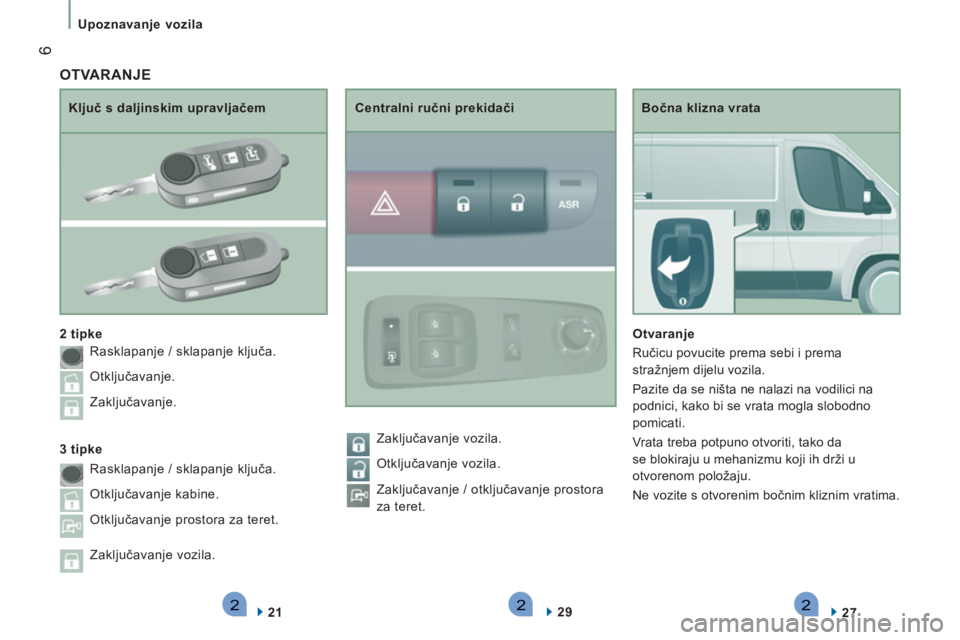

Upoznavanje vozila


Bočna klizna vrata

Otvaranje
Ručicu povucite prema sebi i prema
stražnjem dijelu vozila.
Pazite da se ništa ne nalazi na vodilici na
podnici, kako bi se vrata mogla slobodno
pomicati.
Vrata treba potpuno otvoriti, tako da
se blokiraju u mehanizmu koji ih drži u
otvorenom položaju.
Ne vozite s otvorenim bočnim kliznim vratima.

27


Ključ s daljinskim upravljačem

2 tipke

21

Centralni ručni prekidači

29


OTVARANJE


3 tipke Rasklapanje / sklapanje ključa.
Otključavanje.
Zaključavanje.
Rasklapanje / sklapanje ključa.
Otključavanje kabine.
Otključavanje prostora za teret.
Zaključavanje vozila. Zaključavanje vozila.
Otključavanje vozila.
Zaključavanje / otključavanje prostora
za teret.
