2014 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

2271
UPOZNAVANJE VOZIL
A
7


Upoznavanje vozila

Otvaranje
Ručicu povucite prema sebi.

Zatvaranje
Uvijek prvo zatvorite lijevo krilo, zatim desno
krilo.
Stražnja vrata
Otvaranje za 180°
Za povećavanje kuta otvaranja vrata,
pritisnite tipku na ploči vrata.
Spremnik goriva
Otvaranje poklopca spremnika goriva.
Kukica za vješanje čepa spremnika.
Zapremina spremnika: oko 90 litara.

28



OTVARANJE


28

144

8


Upoznavanje vozila

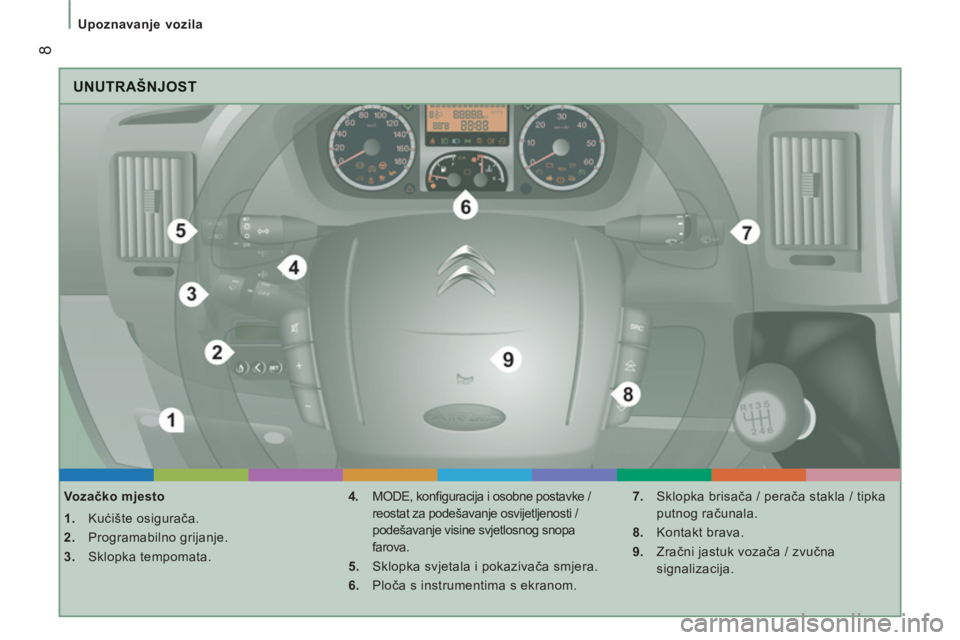

UNUTRAŠNJOST


Vozačko mjesto


1.
Kućište osigurača.

2.
Programabilno grijanje.

3.
Sklopka tempomata.
4.
MODE, konfi guracija i osobne postavke /
reostat za podešavanje osvijetljenosti /
podešavanje visine svjetlosnog snopa
farova.

5.
Sklopka svjetala i pokazivača smjera.

6.
Ploča s instrumentima s ekranom.
7.
Sklopka brisača / perača stakla / tipka
putnog računala.

8.
Kontakt brava.

9.
Zračni jastuk vozača / zvučna
signalizacija.

1
UPOZNAVANJE VOZIL
A
9


Upoznavanje vozila

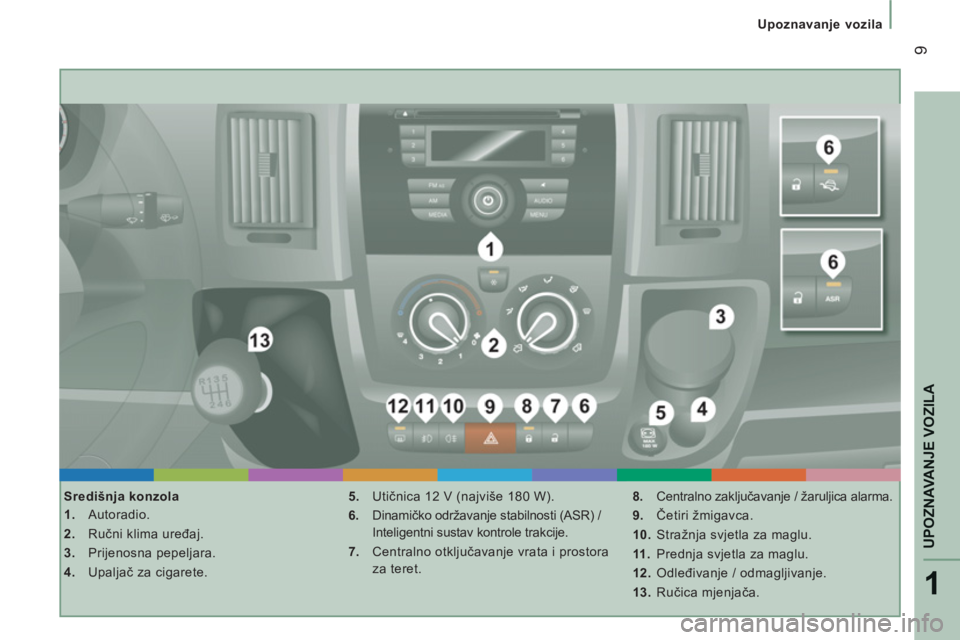

Središnja konzola


1.
Autoradio.

2.
Ručni klima uređaj.

3.
Prijenosna pepeljara.

4.
Upaljač za cigarete.
5.
Utičnica 12 V (najviše 180 W).

6.
Dinamičko održavanje stabilnosti (ASR) /
Inteligentni sustav kontrole trakcije.

7.
Centralno otključavanje vrata i prostora
za teret.
8.
Centralno zaključavanje / žaruljica alarma.

9.
Četiri žmigavca.

10.
Stražnja svjetla za maglu.

11 .
Prednja svjetla za maglu.

12.
Odleđivanje / odmagljivanje.

13.
Ručica mjenjača.

3
10


Upoznavanje vozila


POLOŽAJ ZA VOŽNJU


65

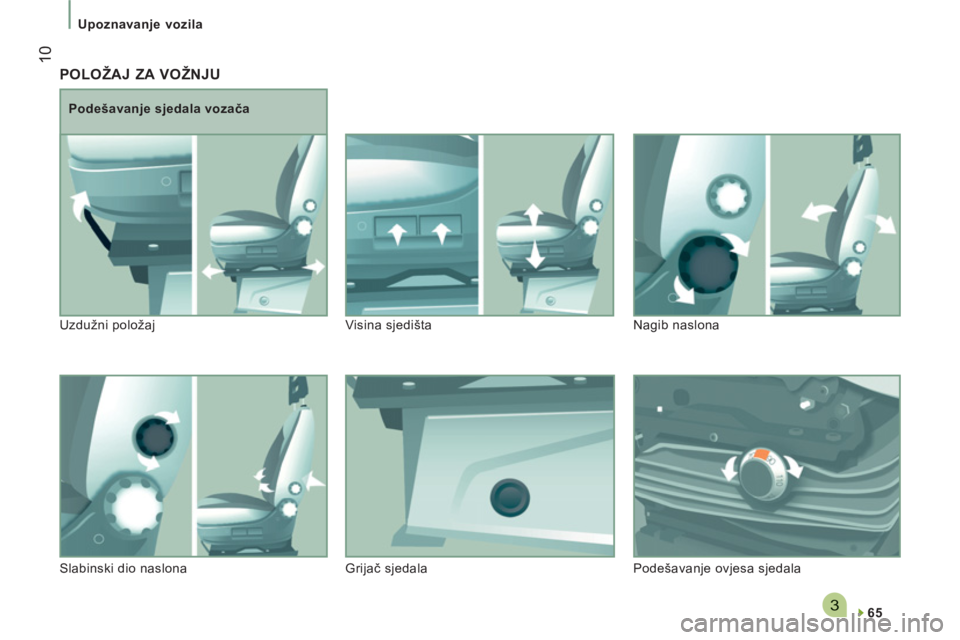

Podešavanje sjedala vozača
Uzdužni položaj Visina sjedišta Nagib naslona
Slabinski dio naslona Grijač sjedala Podešavanje ovjesa sjedala

523
5
1
UPOZNAVANJE VOZIL
A
11


Upoznavanje vozila

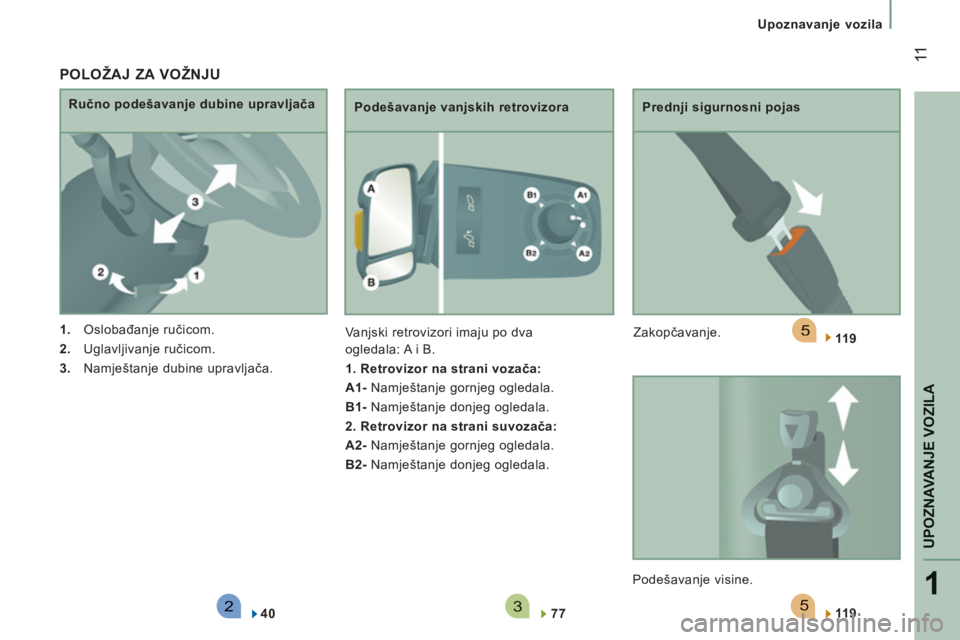

POLOŽAJ ZA VOŽNJU



1.
Oslobađanje ručicom.

2.
Uglavljivanje ručicom.

3.
Namještanje dubine upravljača.
Ručno podešavanje dubine upravljača

Podešavanje vanjskih retrovizora
Vanjski retrovizori imaju po dva
ogledala: A i B.

1. Retrovizor na strani vozača:

A1-
Namještanje gornjeg ogledala.

B1-
Namještanje donjeg ogledala.

2. Retrovizor na strani suvozača:

A2-
Namještanje gornjeg ogledala.

B2-
Namještanje donjeg ogledala.

40

77

Prednji sigurnosni pojas
Zakopčavanje.
Podešavanje visine.

11 9


11 9

33
12


Upoznavanje vozila

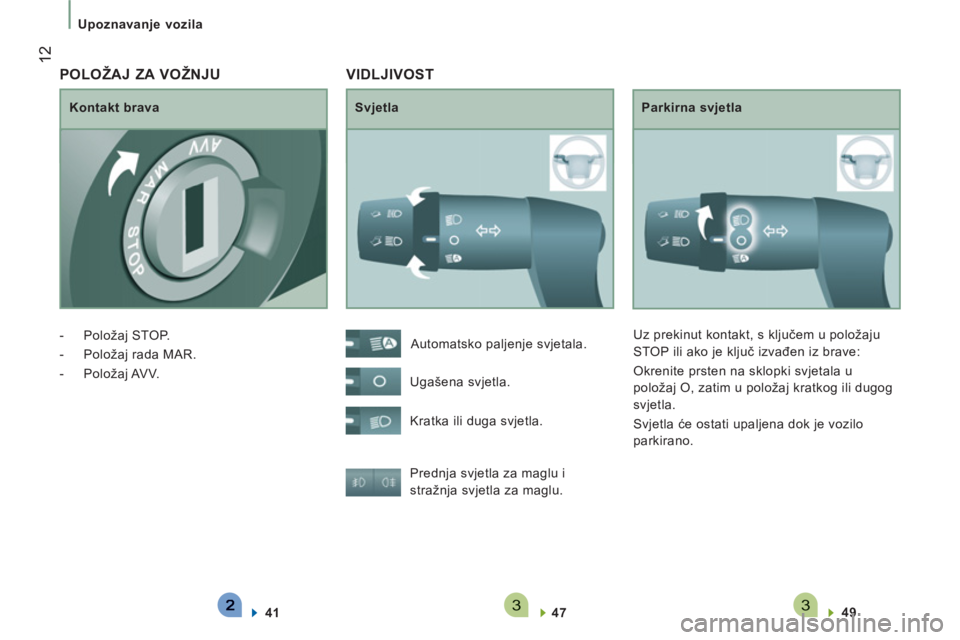

VIDLJIVOST


Svjetla
Parkirna svjetla
Prednja svjetla za maglu i
stražnja svjetla za maglu.

47

49

Automatsko paljenje svjetala.
Ugašena svjetla.
Kratka ili duga svjetla. Uz prekinut kontakt, s ključem u položaju
STOP ili ako je ključ izvađen iz brave:
Okrenite prsten na sklopki svjetala u
položaj O, zatim u položaj kratkog ili dugog
svjetla.
Svjetla će ostati upaljena dok je vozilo
parkirano.

POLOŽAJ ZA VOŽNJU


Kontakt brava


- Položaj STOP.

- Položaj rada MAR.

- Položaj AVV.

41

3331
UPOZNAVANJE VOZIL
A
13


Upoznavanje vozila

50

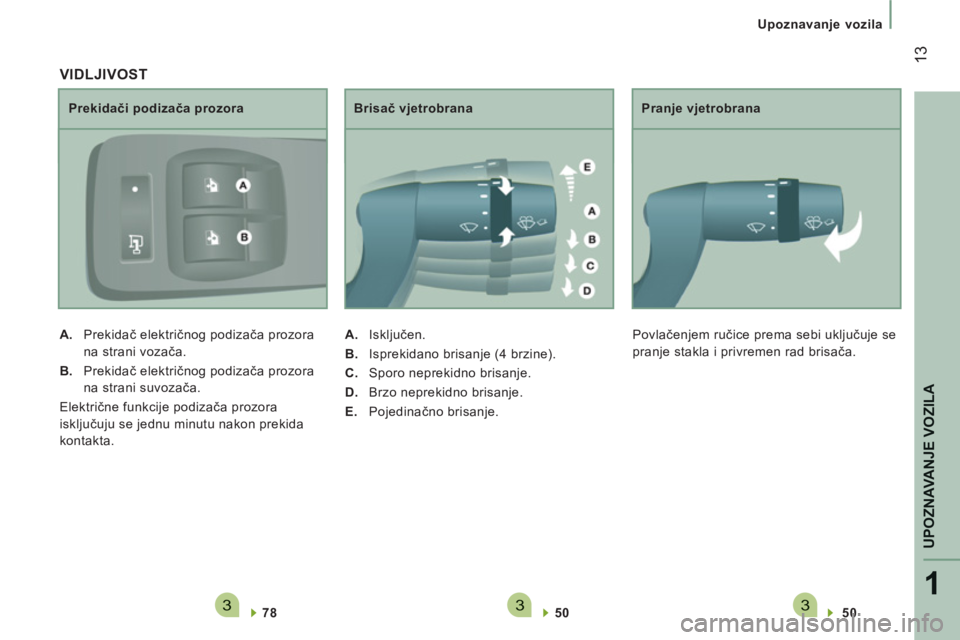

Pranje vjetrobrana
Povlačenjem ručice prema sebi uključuje se
pranje stakla i privremen rad brisača.


VIDLJIVOST


78

Prekidači podizača prozora


A.
Prekidač električnog podizača prozora
na strani vozača.

B.
Prekidač električnog podizača prozora
na strani suvozača.
Električne funkcije podizača prozora
isključuju se jednu minutu nakon prekida
kontakta.

50

Brisač vjetrobrana


A.
Isključen.

B.
Isprekidano brisanje (4 brzine).

C.
Sporo neprekidno brisanje.

D.
Brzo neprekidno brisanje.

E.
Pojedinačno brisanje.

14


Upoznavanje vozila

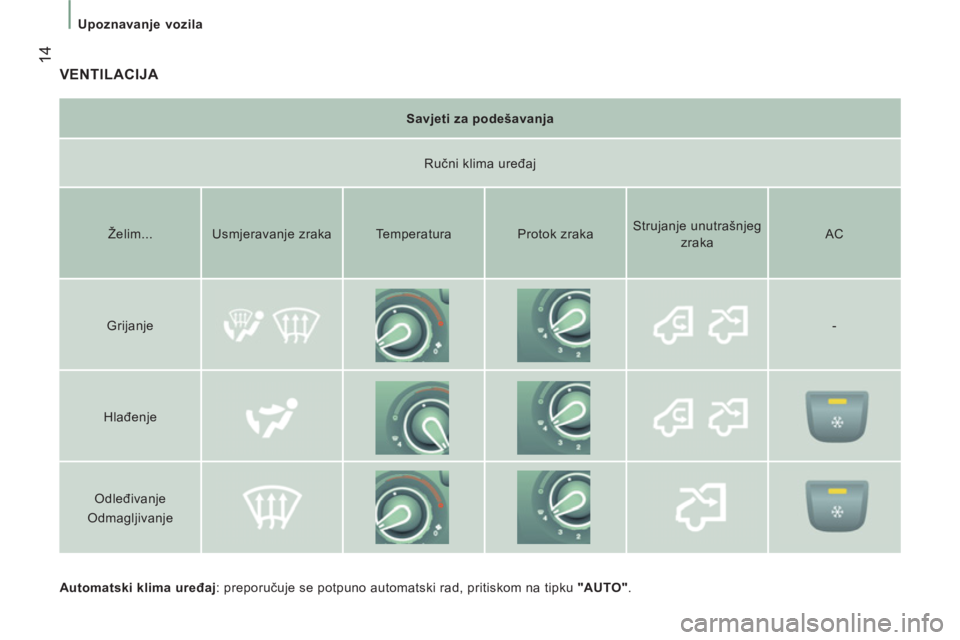

VENTILACIJA


Automatski klima uređaj
: preporučuje se potpuno automatski rad, pritiskom na tipku "AUTO"
.

Savjeti za podešavanja

Ručni klima uređaj

Želim...
Usmjeravanje zraka
Temperatura
Protok zraka
Strujanje unutrašnjeg
zraka AC

Grijanje
-

Hlađenje


Odleđivanje
Odmagljivanje
