2014 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

167
9
TEHNIČKI PODACI






BOČNA VRATA






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Visina bočnih kliznih vrata
1 485
1 755
1 485
1 755

Q Širina bočnih kliznih vrata
1 075
1 250

Dimenzi
je

168


Dimenzije

169
9
TEHNIČKI PODACI



ŠASIJA S KABINOM


L1
L2
L2S
L3
L4

L Duljina preko svega
4 908
5 358
5 708
5 943
6 208

A Međuosovinski razmak
3 000
3 450
3 800
4 035
4 035

B Prednji prevjes

948

C Stražnji prevjes
960
1 225

D Širina preko svega (bez retrovizora)
2 050

- Širina za karoseriju
2 207

- Maksimalna širina za karoseriju
2 350

E Trag kotača sprijeda
1 810

- Trag kotača straga
1 790

- Povećana stražnja međuosovinska širina
1 980

F Visina preko svega
2 153

- Maksimalna visina za karoseriju
3 500

Dimenzi
je

17
0



L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

Dimenzi
je

17
1
9
TEHNIČKI PODACI

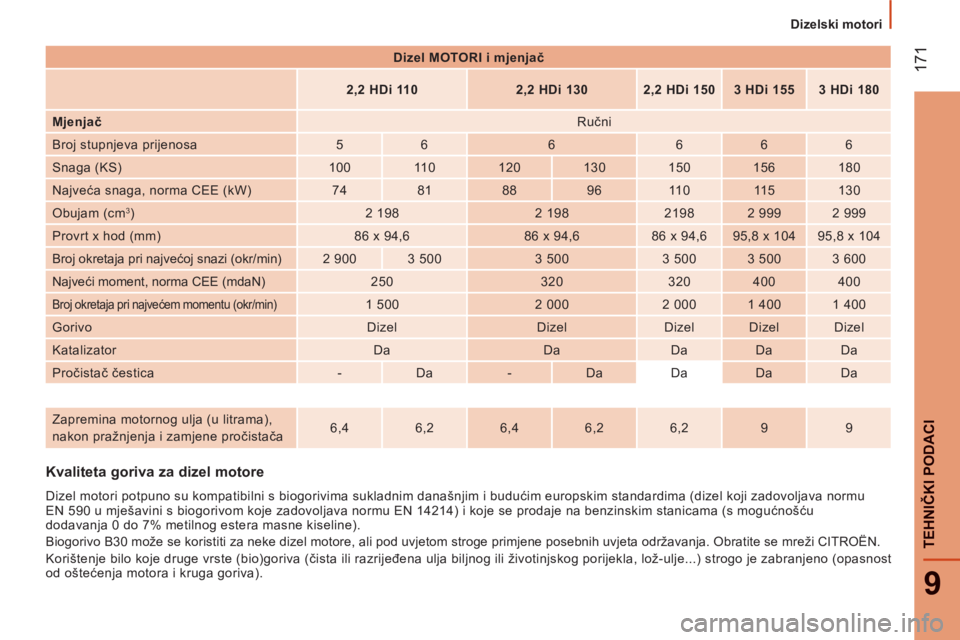

Kvaliteta goriva za dizel motore


Dizel motori potpuno su kompatibilni s biogorivima sukladnim današnjim i budućim europskim standardima (dizel koji zadovoljava normu
EN 590 u mješavini s biogorivom koje zadovoljava normu EN 14214) i koje se prodaje na benzinskim stanicama (s mogućnošću
dodavanja 0 do 7% metilnog estera masne kiseline).
Biogorivo B30 može se koristiti za neke dizel motore, ali pod uvjetom stroge primjene posebnih uvjeta održavanja. Obratite se mreži CITROËN.
Korištenje bilo koje druge vrste (bio)goriva (čista ili razrijeđena ulja biljnog ili životinjskog porijekla, lož-ulje...) strogo je zabranjeno (opasnost
od oštećenja motora i kruga goriva).


Dizel MOTORI i mjenjač





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 155


3 HDi 180


Mjenjač

Ručni
Broj stupnjeva prijenosa
5
6
6
6
6
6
Snaga (KS)
100
11 0
120
130
150
156
180
Najveća snaga, norma CEE (kW)
74
81
88
96
11 0
11 5
130
Obujam (cm
3
)
2 198
2 198
2198
2 999
2 999
Provrt x hod (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
Broj okretaja pri najvećoj snazi (okr/min)
2 900
3 500
3 500
3 500
3 500
3 600
Najveći moment, norma CEE (mdaN)
250
320
320
400
400

Broj okretaja pri najvećem momentu (okr/min)

1 500
2 000
2 000
1 400
1 400
Gorivo
Dizel
Dizel
Dizel
Dizel
Dizel
Katalizator
Da
Da
Da
Da
Da
Pročistač čestica
-
Da
-
Da
Da
Da
Da





Zapremina motornog ulja (u litrama),
nakon pražnjenja i zamjene pročistača
6,4
6,2
6,4
6,2
6,2
9
9

Dizelski motori

172

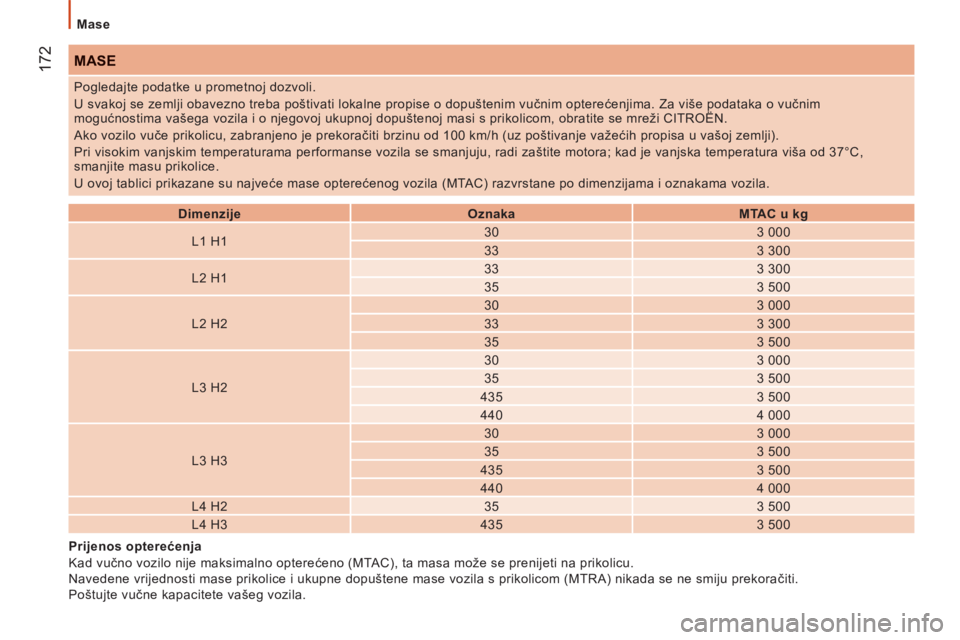

Mase
MASE



Dimenzije


Oznaka


MTAC u kg


L1 H1
30
3 000

33
3 300

L2 H1
33
3 300

35
3 500

L2 H2
30
3 000

33
3 300

35
3 500

L3 H2
30
3 000

35
3 500

435
3 500

440
4 000

L3 H3
30
3 000

35
3 500

435
3 500

440
4 000

L4 H2
35
3 500

L4 H3
435
3 500 Pogledajte podatke u prometnoj dozvoli.
U svakoj se zemlji obavezno treba poštivati lokalne propise o dopuštenim vučnim opterećenjima. Za više podataka o vučnim
mogućnostima vašega vozila i o njegovoj ukupnoj dopuštenoj masi s prikolicom, obratite se mreži CITROËN.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (uz poštivanje važećih propisa u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju, radi zaštite motora; kad je vanjska temperatura viša od 37°C,
smanjite masu prikolice.
U ovoj tablici prikazane su najveće mase opterećenog vozila (MTAC) razvrstane po dimenzijama i oznakama vozila.

Prijenos opterećenja
Kad vučno vozilo nije maksimalno opterećeno (MTAC), ta masa može se prenijeti na prikolicu.
Navedene vrijednosti mase prikolice i ukupne dopuštene mase vozila s prikolicom (MTRA) nikada se ne smiju prekoračiti.
Poštujte vučne kapacitete vašeg vozila.

17
3
9


Elementi identifikacije
TEHNIČKI PODACI
ELEMENTI IDENTIFIKACIJE
A. Pločica proizvođača


1 -
VF serijski broj tipa.

2 -
Ukupna dopuštena masa opterećenog
vozila (MTAC).

3 -
Ukupna dopuštena masa vozila s
prikolicom (MTRA).

4.1 -
Najveće opterećenje prednje osovine.

4.2 -
Najveće opterećenje stražnje osovine.


B. Serijski broj na karoseriji D. Oznaka boje

C. Gume

Na naljepnici C
(slika nije obavezujuća) na
stupu desnih vrata furgona navedeni su
sljedeći podaci:


- dimenzije naplataka i guma,

- tlak u gumama (tlak treba provjeravati
na hladnim gumama, barem jedanput
mjesečno).


E. Serijski broj na karoseriji

Broj se nalazi ispod plastičnog poklopca,
kod nogostupa ispod desnih vrata.

174

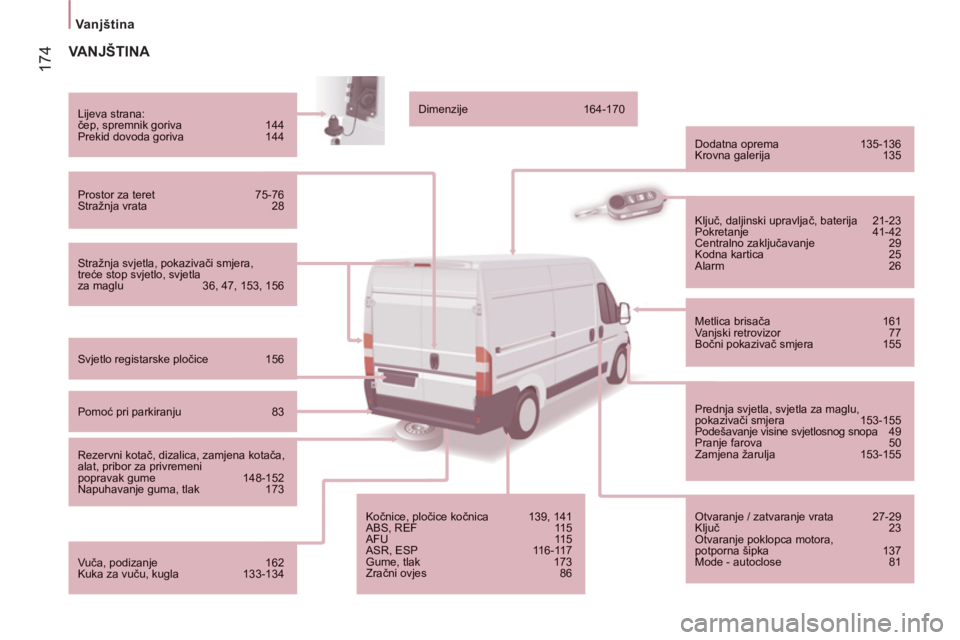

Vanjština
