135
Pyörän vaihtaminen
PIKA-AP
U
7
RENKAAN VAIHTAMINEN

Jos ajoneuvosi on varustettu vararenkaalla,
joka on sijoitettu ajoneuvon alle, noudata
näitä ohjeita.
1. PYSÄKÖINTI


- Varmista, että matkustajat ovat
poistuneet autosta ja että he ovat
riittävän turvaetäisyyden päässä
autosta.

- Pysäköi auto mahdollisuuksien mukaan
tasaiselle maalle ja varmista, ettei se
pääse liikkumaan.

- Kiristä seisontajarru, katkaise
sytytysvirta ja kytke 1. vaihde tai
peruutusvaihde.

- Jos käytettävissä on kiila, aseta
se vaihdettavaa rengasta vinosti
vastapäätä olevan renkaan kohdalle.
Tietynlaisessa maastossa ja/tai tietynlaista
kuormaa kuljetettaessa autoa pitää nostaa,
jotta vararenkaan saa irrotettua koristaan.
Ota yhteyttä valtuutettuun CITROËN-
huoltokorjaamoon tai valtuutettuun
korjaamoon.
Jos autossa on ilmajousitus,
kytke järjestelmä pois päältä. Osa
"Takajousitus" otsikko 3.


2. TYÖKALUT



- Jos autossasi on työkalut, avaa
takaosassa vasemmalla oleva muovinen
luukku.

- Kierrä mutteri auki ja irrota tunkki ja
kampi.


1.
rengasavain

2.
tunkki

3.
hinausrengas
Tunkki ja työkalut ovat autokohtaisia.
Älä käytä niitä muihin tarkoituksiin.

136
Pyörän vaihtaminen

- Avaa portaassa oleva kansi, jotta pääset
käsiksi korin ruuviin.

- Kierrä ruuvia rengasavaimella
laskeaksesi kori mahdollisimman alas.
- Irrota kori koukusta ja aseta vararengas
vaihdettavan renkaan viereen.

3. VARARENGAS



- Vararenkaaseen pääset käsiksi
takaosan kautta.

- Avaa takaovet. Jos tarvitset lisävaloa, sytytä kattovalo.

137
Pyörän vaihtaminen
PIKA-AP
U
7

4. RENKAAN IRROTTAMINEN


- Aseta tunkki vaihdettavaa rengasta
lähinnä olevaan kohtaan.
Varmista, että tunkin jalka koskettaa
maata ja on suoraan nostokohdan
alapuolella.

- Nosta rengas tunkin avulla selvästi ylös
maasta.

- Kierrä pultit täysin auki.

- Irrota pultit ja rengas.

- Irrota koristekapseli vetämällä
hinausrenkaan avulla.

- Avaa pyöränpultit ja kierrä ne auki. Älä kierrä tunkkia auki, ennen kuin olet
aloittanut vaihdettavan renkaan auki
ruuvaamisen ja ennen kuin kiila on
paikoillaan vinosti vastapäätä olevan
renkaan kohdalla.

138
Pyörän vaihtaminen

- Laske auto kokonaan alas taittamalla
tunkki kokoon ja irrota sitten tunkki.

- Kiristä pultit pakottamatta uudelleen
kammella.

- Laita korjattava rengas koriin.
- Kiinnitä kori koukkuun ja aseta kori
paikalleen ruuvin ja rengasavaimen
avulla. Varmista, että rengas ja kori ovat
kunnolla kiinni ajoneuvon lattiaa vasten.

- Varmista, että olet sulkenut portaassa
olevan luukun.

- Laita koristekapseli autoon.
Älä mene auton alle, kun se on pelkän
tunkin varassa.
Älä koskaan käytä rengasavaimen
tilalla muuta työkalua.


5. VARAPYÖRÄN KIINNITYS



- Asenna rengas paikalleen navan päälle
ja aloita pulttien kiristäminen käsin.

- Esikiristä pultit rengasavaimella.

139


Lumisuoja

PIKA-AP
U
7
IRROTETTAVA LUMISUOJA

Kohdemaasta riippuen, lumisuoja
asennetaan etupuskurin alaosaan. Sen
avulla vältetään lumen kasautuminen
jäähdyttimen tuulettimen tasolle.

ASENNUS



- Aseta lumisuoja etupuskurissa olevan
keskitystapin A
kohdalle.

- Kiinnitä lumisuoja painamalla kaikkia
neljää kulmissa olevaa kiinnitintä B
.

Muista poistaa irrotettava lumisuoja, kun
ulkolämpötila on yli 10 astetta (lumisateita ei
enää esiinny) tai jos hinaat autoa.

IRROTUS



- Laita ruuvimeisseli jokaisen kiinnittimen
lähellä olevaan reikään.

- Tee vipuliike ja irrota vuorotellen kaikki
neljä kiinnitintä B
.



6. KORJATUN RENKAAN ASENTAMINEN PAIKALLEEN

Renkaan paikalleen asentaminen tapahtuu
samoin kuin kohdassa 5. Älä unohda laittaa
koristekapselia takaisin paikoilleen.
Lisätietoa rengastarroista saat osan
"Tunnistaminen" otsikosta 8.
Vararengasta ei ole tarkoitettu pitkien
matkojen ajamiseen. Anna valtuutetun
CITROËN-huoltokorjaamon tai valtuutetun
korjaamon tarkistaa mahdollisimman
pian pulttien kiristys ja varapyörän
ilmanpaine. Anna valtuutetun CITROËN-
huoltokorjaamon tai valtuutetun korjaamon
myös mahdollisimman pian korjata ja
kunnostaa alkuperäinen rengas.

140
Lumiketjut
LUMIKETJUT


Talvella lumiketjut parantavat auton
vetokykyä ja käyttäytymistä jarrutettaessa.

Lumiketjut saa asentaa yksinomaan
vetopyöriin. Niitä ei saa asentaa
kapeampiin "kiekko"-tyyppisiin varapyöriin.

Ota huomioon ja noudata kotimaassasi
annettuja lumiketjujen käytöstä ja
nopeusrajoituksista annettuja määräyksiä.
Asennusohjeet


)
Jos asennat ketjut matkan aikana,
pysäytä auto tasaiselle pinnalle, tien
reunaan.

)
Kiristä seisontajarru ja aseta
mahdollisesti kiiloja pyörien alle, ettei
auto pääse luistamaan.

)
Asenna ketjut valmistajan antamien
ohjeiden mukaisesti.

)
Lähde hitaasti liikkeelle ja aja jonkin
matkaa alle 50 km/h nopeudella.

)
Pysäytä auto ja tarkasta, että ketjut ovat
hyvin kiristyneet.


Vältä ajamista lumettomalla tiellä,
etteivät auton renkaat ja tien pinta
pääse vahingoittumaan. Suosittelemme
ketjujen asentamisen harjoittelua
ennen matkalle lähtöä, tasaisella ja
kuivalla pinnalla. Jos autossasi on
kevytmetallivanteet, tarkista ettei mikään
ketjun osa tai kiinnitin pääse koskettamaan
vanteeseen.


Käytä yksinomaan autoosi asennetuille
rengastyypeille sopivia (suunniteltuja)
ketjuja:
Pyydä lumiketjuja koskevia lisätietoja
CITROËN -verkostosta tai valtuutetusta
korjaamosta.

Alkuperäinen
rengaskoko
Ketjun renkaan
maksimikoko

215/65 R15

12 mm
215/60 R16
MICHELIN

215/60 R16
BRIDGESTONE

141
Lampun vaihtaminen
PIKA-AP
U
7
LAMPUN VAIHTAMINEN


T

yyppi C
Halogeenilamppu: irrota
kiinnitysjousi.
Tyyppi A
Lasinen lamppu: vedä
varovasti, sillä se on
kiinnitetty paineella.

LAMPPUTYYPIT

Autossa on erityyppisiä lamppuja. Niiden irrottaminen:
Tyyppi B
Bajonettikantainen
lamppu: paina lamppua ja
kierrä vastapäivään.
Halogeenilamput saa vaihtaa vasta,
kun valonheitin on ollut sammuksissa
joitakin minuutteja (palovammariski). Älä
koske sormilla suoraan lamppuun, käytä
nukkaamatonta riepua.
Tarkasta aina vaihdon jälkeen, että valot
toimivat.

142
Lampun vaihtaminen

3.
Suuntavalot
Tyyppi B
, PY21W - 21W (keltainen)


- Kierrä lampunkantaa vastapäivään
neljäsosakierroksen verran.

- Poista lamppu painamalla sitä
kevyesti ja kiertämällä vastapäivään.

- Vaihda lamppu.
- Varmista, että suojus on hyvin ja
tiiviisti paikoillaan.

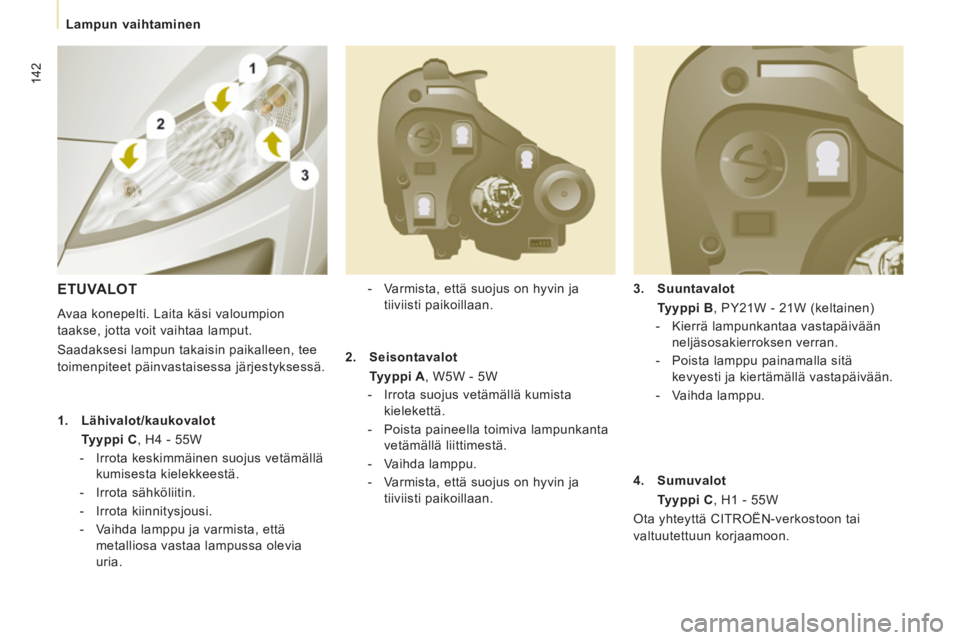

ETUVALOT

Avaa konepelti. Laita käsi valoumpion
taakse, jotta voit vaihtaa lamput.
Saadaksesi lampun takaisin paikalleen, tee
toimenpiteet päinvastaisessa järjestyksessä.


1.
Lähivalot/kaukovalot
Tyyppi C
, H4 - 55W


- Irrota keskimmäinen suojus vetämällä
kumisesta kielekkeestä.

- Irrota sähköliitin.

- Irrota kiinnitysjousi.

- Vaihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia
uria.
2.
Seisontavalot
Tyyppi A
, W5W - 5W


- Irrota suojus vetämällä kumista
kielekettä.

- Poista paineella toimiva lampunkanta
vetämällä liittimestä.

- Vaihda lamppu.

- Varmista, että suojus on hyvin ja
tiiviisti paikoillaan.
4.
Sumuvalot
Tyyppi C
, H1 - 55W
Ota yhteyttä CITROËN-verkostoon tai
valtuutettuun korjaamoon.
