2014 CITROEN JUMPER MULTISPACE radio

SISÄLLYSLUETTELO

Sisällysluettelo
3


Uudet radionavigointilaitteet
esitellään luvussa Auton
teknologia.
Vetokoukun kiinnitys 117Muut lisävarusteet 119
Konepellin avaaminen 120Dieselmoottori 121Bensiinimoottori 122Nestetasot 123Tarkastukset 125Polttoaine 128Polttoaineen syötön katkaisu129Polttoainejärjestelmän ilmaaminen (diesel) 129
Akku 131Renkaan paikkaussarja 133Renkaan vaihtaminen 135Irrotettava lumisuoja 139Lumiketjut 140Lampun vaihtaminen 141sulake 146
lasinpyyhkimen sulka 150Auton hinaaminen 151
Mitat 154Painot 158Tunnistaminen 160
Ulkopuoli 161Hallintalaitteet 162Sisätilat 164Tekniset tiedot - huolto 165
9. AUTON TEKNOLOGIA5. LISÄVARUSTEET
117-119
6. TARKISTUKSET 120-130
7. PIKA-APU 131-152
8. TEKNISETOMINAISUUDET 153-160
10. PAIKANTAMINEN163-172


Luvusta Paikantaminen löydät
kaaviona esitettyyn auton
profiiliin liittyvät kytkimet ja
toiminnot ja niihin viittaavat
sivunumerot (kuvahakemisto).
Hätäpuhelu tai tiepalvelukutsu 9.1eMyWay 9.3Autoradio 9.63

9


Matkustamo
KÄYTTÖÖNOTTO
1



HALLINTALAITTEET


1.
Ajovalojen ja suuntavalojen kytkin

2.
Mittaristo ja näyttö

3.
Lasinpyyhkimien, lasinpesulaitteen ja
ajotietokoneen kytkimet

4.
Vaihteenvalitsin

5.
Sytytysvirta

6.
Autoradion kytkimet

7.
Kuljettajan turvatyyny, äänimerkki

8.
Ohjauspyörän korkeus- ja
syvyyssäätö

9.
Ajovalojen valokeilan säätö

10.
Vakionopeuden säätimen ja
nopeudenrajoittimen kytkin

11 .
Savukkeensytyttimen tyyppinen
lisävarusteiden pistorasia 12 V
(enint. 120 W)

12.
Tuhkakuppi

13.
Hansikaslokero, lisäpistorasia,
matkustajan turvatyynyn
poiskytkennän kytkin

14.
"Grip control"

Matkustamo
10
KESKIKONSOLI JA HYLLY


1.
Kytkinten sijainti:


- sähkötoiminen lapsilukko

- keskuslukitus / lukituksen
avaaminen

2.
Lämmityksen ja/tai ilmastoinnin
kytkimet

3.
Kuittien/korttien pidike tai kytkimet:


- ESC-järjestelmän poiskytkentä

- liiketunnistimen poiskytkentä,
hälyttimen merkkivalo

- pysäköintitutkan poiskytkentä

4.
säilytyslokero

5.
Autoradio tai säilytyslokero

6.
Säädettävät keskisuuttimet

7.
Hätävilkun kytkin

8.
Näyttö tai säilytyslokero

9.
Kattovalo

10.
Matkustajan turvatyynyn
poiskytkennän merkkivalo

11 .
Kuittien/korttien pidike, takaosan
tuuletuksen poiskytkennän kytkin,
istuinlämmityksen kytkimet




KELLONAJAN ASETTAMINEN


- keskikonsoli, jossa näyttö: katso
osan "Kellonajan ja päivämäärän
asettaminen" otsikko 9

- keskikonsoli, jossa ei ole näyttöä: katso
osan "Hallintalaitteet" otsikko 2
Auton asetuksista riippuen valittavissa on
kaksi vaihtoehtoa:

9
9
3
4
9
3 Matkustamo
14
Hätä- tai palvelupuhelu


AJOMUKAVUUS


Vakionopeudensäädin / nopeudenrajoitin
51, 54 Vakionopeudensäätimelle ajonopeuden on
oltava yli 40 km/h ja vähintään 4. vaihteen
tulee olla kytkettynä.
Nopeudenrajoittimelle ohjelmoitava
vähimmäisajonopeus on 30 km/h.
98

Grip control
Järjestelmä parantaa useimmissa tapauksissa
liikkumisominaisuuksia, jos pito on heikko. Tällä laitteella voidaan soittaa hätä-
tai palvelupuhelu hätäkeskukseen tai
CITROËN hätäpalveluun.
Lisätietoja laitteen käytöstä löytyy
kappaleesta 9, "Teknologia".
Autoradio
Tämä ergonominen autoradio sisältää
SD-muistikortilla olevan Euroopan kartan,
Bluetooth-puhelinyhteyden ja MP3 / WMA
-tiedostojen lukijan.
eMyWay
53
Kiinteä nopeudenrajoitin

23


Ovet ja takaluukku

VAL
M
IINA AJOO
N
2
HÄLYTIN

Jos autossa on hälytinjärjestelmä, se
tarkkailee autoa kahdella tavalla:


- Ovitunnistimet havaitsevat etu- tai
takaoven tai konepellin avaamisen.

- Tilatunnistimet antavat hälytyksen, jos
matkustamotilassa on liikettä (esim.
lasin rikkoutuessa tai ihmisen liikkuessa
matkustamossa).


Poiskytkentä



- Avaa auton lukitus kauko-ohjaimella tai
kytke sytytysvirta, punainen merkkivalo
sammuu.



Käyttö

Älä tee mitään muutoksia elektroniseen
ajonestojärjestelmään.
Käsitellessäsi kauko-ohjainta vaikkapa
taskussasi, saatat vahingossa avata lukot.
Muiden radiotaajuuslaitteiden (matkapuhelin,
kotimurtohälytin) yhtäaikainen käyttö
saattaa hetkellisesti häiritä kauko-ohjaimen
toimintaa.
Kauko-ohjain ei toimi, kun avain on
virtalukossa, ei edes virran ollessa
katkaistuna.

Kun ostat käytetyn auton:


- Vie auto CITROËN-verkoston
huoltopisteeseen avainten
muistiintallennusta varten. Näin voit olla
varma, että auton voi käynnistää vain
sinulla olevilla avaimilla.


Auton lukitseminen siten, että täydellinen
murtosuojaus kytketään päälle

Hälyttimen kytkentä



- Sammuta sytytysvirta ja poistu autosta.

- Hälytin kytketään lukitsemalla auton
keskuslukitus (tai suorittamalla
ns. turvalukitus) kauko-ohjaimella
viiden minuutin kuluessa autosta
poistumisesta.
Keskikonsolissa sijaitseva punainen
merkkivalo vilkkuu sekunnin välein.



Auton lukitseminen siten, että
pelkkä ovitunnistus kytketään päälle
Jos lukitset ovet ja jätät auton ikkunan
raolleen tai kotieläimen autoon, kytke
ainoastaan ovitunnistimet.


- Katkaise sytytysvirta.

- Paina kymmenen sekunnin
kuluessa sytytysvirran katkaisusta
tätä keskikonsolissa sijaitsevaa
painiketta, kunnes punainen
merkkivalo syttyy.
Kun poistut autosta,
varmista, että ajovalot ovat
sammuneet, äläkä jätä
arvoesineitä näkyville.
Ota turvallisuuden vuoksi
avain pois virtalukosta
aina, kun poistut autosta
(etenkin, jos autossa on
lapsia).
- Poistu autosta.

- Hälytin kytketään viiden minuutin
kuluessa autosta poistumisesta
lukitsemalla auton keskuslukitus (tai
suorittamalla ns. turvalukitus) kauko-
ohjaimella (punainen merkkivalo vilkkuu
sekunnin välein).

Varusteet

LISÄVARU
STEE
T
5

LISÄVARUSTEET


Käänny kaikissa huoltotoimenpiteissä
valtuutetun huoltokorjaamon puoleen,
jolla on tarvittavat CITROËNin tarjoamat
tekniset tiedot, asiantuntemus ja materiaali.

Radioviestintälaitteiden asentaminen
Ennen kuin autoon asennetaan
jälkiasennuksena radioviestintälaite, johon
kuuluu ulkoinen antenni, on suositeltavaa
ottaa yhteyttä CITROËNin edustajaan.
CITROËN ilmoittaa millaisen lähettimen
autoon voi asentaa (tiedot taajuusalueesta,
enimmäisulostulotehosta, antennin
asennosta ja erityisistä asennusohjeista) ja
millaiset lähettimet ovat moottoriajoneuvojen
sähkömagneettista yhteensopivuutta
koskevan direktiivin (2004/104/EY)
mukaisia.
Valikoima koostuu mukavuus-, vapaa-aika-
ja huoltovarusteista: Koristekapselit (paitsi moottori 163 hv),
eturoiskeläpät, takaroiskeläpät,
tuuliohjaimet, astinlauta jne. Autoradiot, handsfree -sarja, kauittimet,
CD-vaihtaja, navigointijärjestelmä jne.
Markkinoilla on tarjolla kaikenlaisia audio-
ja telematiikkatarvikkeita. Ota huomioon
näiden tuotteiden asentamiseen liittyvät
tekniset vaatimukset ja erityisominaisuudet
sekä niiden yhteensopivuus autosi
varustuksen kanssa.
Etuturvatyynyjen kanssa yhteensopivat
istuinsuojat, penkit, kumimatot, tekstiilimatot,
tavaratilan säilytyslaatikko, kattotelineet,
sivuverhot, lumiketjut.
Jotta mitään ylimääräistä ei joutuisi
polkimien alle:


- varmista, että päällysmatto on kiinnitetty
oikein paikalleen

- älä koskaan aseta päällekkäin
useampaa mattoa. Lasinpuhdistusaineet, varasulakkeet,
tuulilasinpyyhkimen sulat, puhdistus-
ja hoitoaineet sisä- ja ulkokäyttöön,
vaihtopolttimot jne.
Sellaisten sähkölaitteiden tai -
lisävarusteiden asentaminen, jotka
eivät ole CITROËNin suosittelemia, saattaa
aiheuttaa auton elektronisen järjestelmän
vioittumisen. Tämä asia on syytä ottaa
huomioon. Ota yhteyttä valmistajan
edustajaan, niin saat lisätietoa suositelluista
laite- ja lisävarustevalikoimista.
Kohdemaasta riippuen turvaliivit,
varoituskolmiot tai vaihtopolttimot voivat olla
pakollisia varusteita. Murtohälytin, lasien turvamerkinnät,
ensiapulaukku, turvaliivi, pysäköintitutka,
varoituskolmio jne.

132
Akku
VIRRANSÄÄSTÖTILA

Kun moottori on sammutettu (avain on
virta-asennossa), tiettyjä toimintoja (esim.
tuulilasinpyyhin, lasinnostimet, kattovalot,
autoradio jne.) voidaan käyttää yhteensä
30 minuuttia, jotta akku ei tyhjene.
Kun 30 minuuttia on kulunut, toiminnot
siirtyvät valmiustilaan, jolloin akun latauksen
merkkivalo vilkkuu ja näyttöön tulee viesti.
Jotta toiminnot voidaan ottaa uudelleen
käyttöön, moottori pitää käynnistää ja antaa
sen käydä hetken ajan.
Käytettävissä oleva aika on kaksi kertaa niin
pitkä kuin moottorin käynnistysaika. Aika on
kuitenkin aina 5-30 minuuttia.
Jos akku tyhjenee, moottoria ei voi
käynnistää.

147

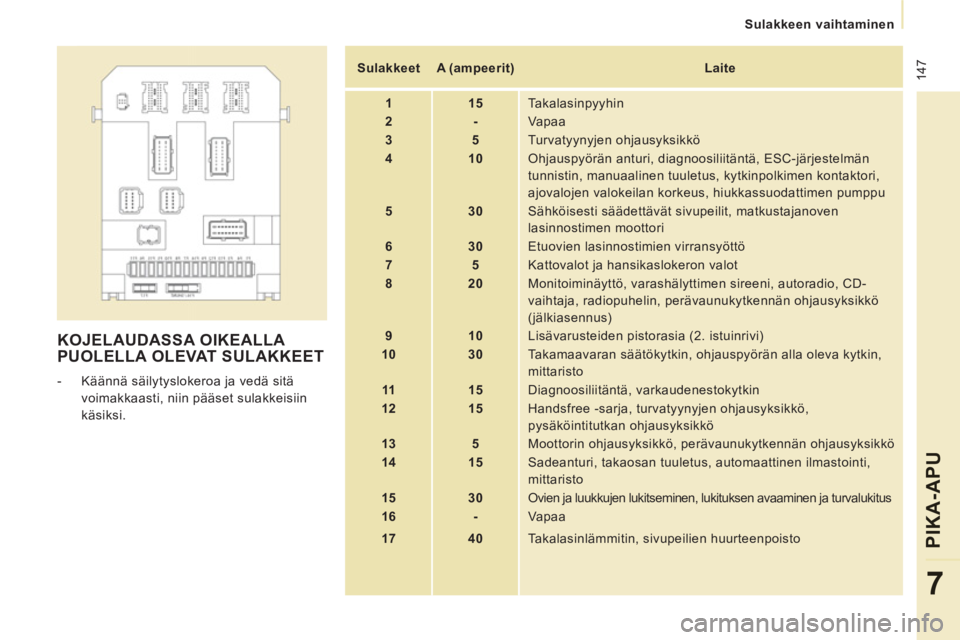

Sulakkeen vaihtaminen
PIKA-AP
U
7

KOJELAUDASSA OIKEALLA PUOLELLA OLEVAT SULAKKEET



- Käännä säilytyslokeroa ja vedä sitä
voimakkaasti, niin pääset sulakkeisiin
käsiksi.

Sulakkeet


A (ampeerit)


Laite


1


15
Takalasinpyyhin


2


-
Vapaa


3


5
Turvatyynyjen ohjausyksikkö


4


10
Ohjauspyörän anturi, diagnoosiliitäntä, ESC-järjestelmän
tunnistin, manuaalinen tuuletus, kytkinpolkimen kontaktori,
ajovalojen valokeilan korkeus, hiukkassuodattimen pumppu


5


30
Sähköisesti säädettävät sivupeilit, matkustajanoven
lasinnostimen moottori


6


30
Etuovien lasinnostimien virransyöttö


7


5
Kattovalot ja hansikaslokeron valot


8


20
Monitoiminäyttö, varashälyttimen sireeni, autoradio, CD-
vaihtaja, radiopuhelin, perävaunukytkennän ohjausyksikkö
(jälkiasennus)


9


10
Lisävarusteiden pistorasia (2. istuinrivi)


10


30
Takamaavaran säätökytkin, ohjauspyörän alla oleva kytkin,
mittaristo


11

15
Diagnoosiliitäntä, varkaudenestokytkin


12


15
Handsfree -sarja, turvatyynyjen ohjausyksikkö,
pysäköintitutkan ohjausyksikkö


13


5
Moottorin ohjausyksikkö, perävaunukytkennän ohjausyksikkö


14


15
Sadeanturi, takaosan tuuletus, automaattinen ilmastointi,
mittaristo


15


30
Ovien ja luukkujen lukitseminen, lukituksen avaaminen ja turvalukitus


16


-
Vapaa


17


40
Takalasinlämmitin, sivupeilien huurteenpoisto
