2014 CITROEN JUMPER MULTISPACE ABS

2
Sisällysluettelo
Kauko-ohjain 21Avain 22Hälytin 23Ovet 24Mittaristo 28Kellonajan asettaminen 29Merkkivalot 30Polttoainemittari 36Jäähdytysneste 36Rengaspaineen tarkkailujärjestelmä 37Huoltomittari 38Mittariston valaistuksen himmennin 39Vaihteisto 40Vaihteenvaihdon osoitin 40Automaattivaihteistot 42Ohjauspyörän säätäminen 45Auton käynnistäminen ja pysäyttäminen 45
Va l o kytkimet 46Lasinpyyhin 49Vakionopeudensäädin 51Kiinteä nopeudenrajoitin 53Nopeudenrajoitin 54Lämmitys / Manuaalinen ilmastointilaite 57automaattinen 59Lasinlämmitinja huurteenpoisto 63Tuuletus takaosassa 65Lisälämmitys 66Istuimet 692-paikkainen etupenkki 71Takaistuimet 73Istuinten ja penkkien sijoittelu 80Matkustamon varusteet 81Kattovalot 84Pysäköintilupa/maksukuitti 85Istumapaikkojen varusteet 85
Ta k ajousitus 88Taustapeilit 91Sähkötoimiset lasinnostimet 93

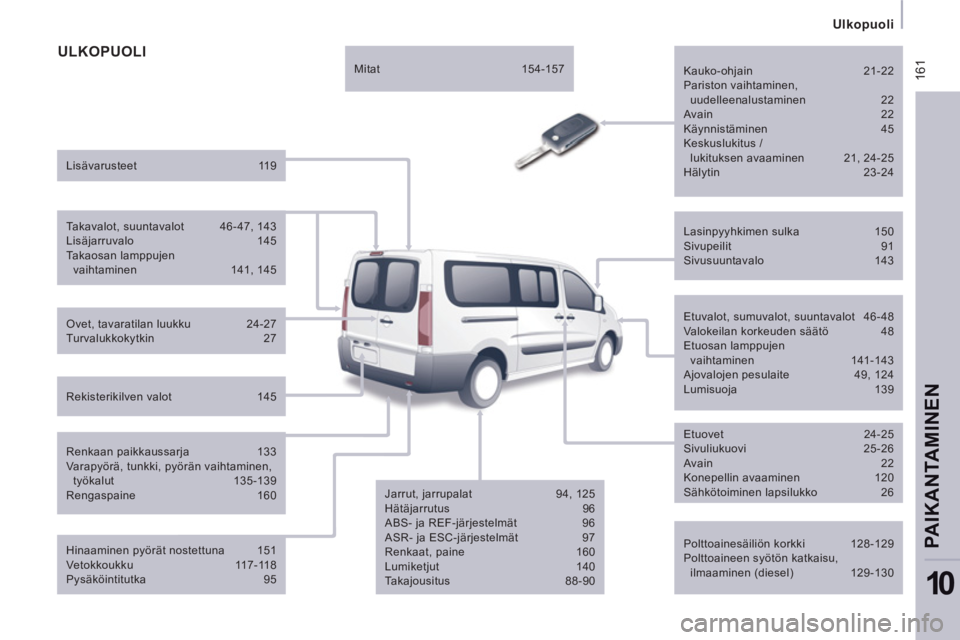

Esittely 4Ulkopuoli6Istuinmukavuus 11Näkyvyys 13Ajomukavuus 14Matkustamon varusteet 15Takaosan varusteet 15Lapset matkustajina 16Ilmanvaihto 17Taloudellinen ajotapa 18
Seisontajarru 94Hätävilkku 94Pysäköintitutka 95Äänimerkki 96ABS-järjestelmä 96AFU 96ASR ja ESC 97"Grip control" 98Turvavyöt 100Turvatyynyt 103Sivuturvatyynyt 105Etuturvatyynyt 106Etumatkustajan turvatyynyn poiskytkentä 106Lasten turvaistuimet 107ISOFIX-istuimet 111Suositellut turvaistuimet 114
2. VALMIINA AJOON
21-45
4. TURVALLISUUS
94-116
1. KÄYTTÖÖNOTTO
4-203. ERGONOMIA ja MUKAVUUS 46-93

Hallintalaitteet
MERKKIVALOT

Kun auto käynnistetään, joukko merkkivaloja syttyy osoituksena itsetarkastusjärjestelmän toiminnasta. Valot sammuvat hetken kuluttua.
Moottorin käydessä merkkivalo muuttuu varoitukseksi, jos se jää palamaan tai vilkkuu. Tämän ensimmäisen varoituksen yhteydessä voi
kuulua merkkiääni ja näytöllä voi näkyä varoitusviesti.
Ota varoitukset aina huomioon.

Merkkivalo
valo
merkitys
Ratkaisu - toimenpide

STOP syttyy
yhdistettynä
toiseen
merkkivaloon ja
näyttöön tulee
viesti. vakava toimintahäiriö, joka
liittyy seuraaviin merkkivaloihin:
jarrunesteen taso, moottoriöljyn
paine ja lämpötila,
jäähdytysnesteen lämpötila,
elektroninen jarrupaineen jako,
ohjaustehostin, alentuneen
rengaspaineen tunnistus.
Pysäytä auto välittömästi, katkaise sytytysvirta
ja ota yhteyttä valtuutettuun korjaamoon tai
CITROËN -verkostoon.

Seisontajarru /
jarrunesteen
taso / REF syttyy. jarru on päällä tai sitä ei ole
löysätty kunnolla. Vapauta jarru, niin merkkivalo sammuu.
syttyy. nesteen taso on liian alhainen. Lisää CITROËNin suosittelemaa nestettä.
jää palamaan,
vaikka nestettä
on lisätty, ja myös
ABS-järjestelmän
merkkivalo syttyy. elektronisen jarrupaineen jaon
toimintahäiriö.
Pysäytä auto välittömästi, katkaise sytytysvirta
ja ota yhteyttä valtuutettuun korjaamoon tai
CITROËN -verkostoon.

Moottoriöljyn
paine ja
lämpötila syttyy ajon
aikana. liian alhainen paine tai liian
korkea lämpötila. Pysäköi auto, katkaise sytytysvirta ja anna jäähtyä.
Tarkasta taso silmämääräisesti. Osa "Tasot" otsikko 6.

jää palamaan, vaikka
taso on oikea.
vakava toimintahäiriö. Ota yhteyttä CITROËN-verkostoon tai valtuutettuun
korjaamoon.

ABS
ESP
33


Hallintalaitteet

VAL
M
IINA AJOO
N
2


Merkkivalo
valo
merkitys
Ratkaisu - toimenpide

Ohjaustehostin syttyy. toimintahäiriö. Autossa toimii normaali ohjaus, tehostin ei ole käytössä. Ota
yhteyttä CITROËN-verkostoon tai valtuutettuun korjaamoon.

Ovi tai luukku
auki syttyy ja
näytössä näkyy
viesti. ovi tai luukku on suljettu
huonosti. Tarkasta, että matkustamon ovet, taka- ja sivuovet sekä
konepelti ovat kiinni (jos autossa on hälytin).

Takajousituksen
rengaskompensointi

vilkkuu. epänormaali ero havaitun
kynnyskorkeuden ja
optimaalisen kynnyskorkeuden
välillä. Automaattinen korjaus: aja hitaasti (noin 10 km/h), kunnes
merkkivalo sammuu.
Manuaalinen korjaus: palauta kynnys ylä- tai alaääriasennosta
optimaaliseen korkeuteen. Osa "Takajousitus" otsikko 3.
syttyy
käynnistettäessä
tai ajon aikana. paineilman kompensoinnin
häiriö. Auto on ehdottomasti pysäytettävä.Ota yhteyttä
CITROËN-verkostoon tai valtuutettuun korjaamoon.

ABS-järjestelmä
jää palamaan. ABS-järjestelmän toimintahäiriö. Autossa toimii normaali jarrujärjestelmä, tehostin ei ole käytössä.
Suosittelemme kuitenkin pysähtymään. Ota yhteyttä CITROËN-
verkostoon tai valtuutettuun korjaamoon.

ESC-järjestelmä
vilkkuu. ESC-säätely käynnistyy. Järjestelmä korjaa pyörien liikkuvuutta ja parantaa auton
suuntavakautta. Osa "Ajoturvallisuus" otsikko 4.
jää palamaan. toimintahäiriö esim. liian
alhainen rengaspaine. Esim. tarkasta rengaspaineet. Tarkastuta CITROËN-
verkostolla tai valtuutetussa korjaamossa.
jää palamaan
ja kojelaudassa
olevan painikkeen
merkkivalo syttyy. kuljettaja on kytkenyt
järjestelmän pois käytöstä. Järjestelmän toiminta on kytketty pois käytöstä.
Järjestelmä kytkeytyy automaattisesti uudelleen päälle,
kun ajonopeus on yli 50 km/h tai kojelaudassa olevaa
painiketta painetaan.

ABS
ABS

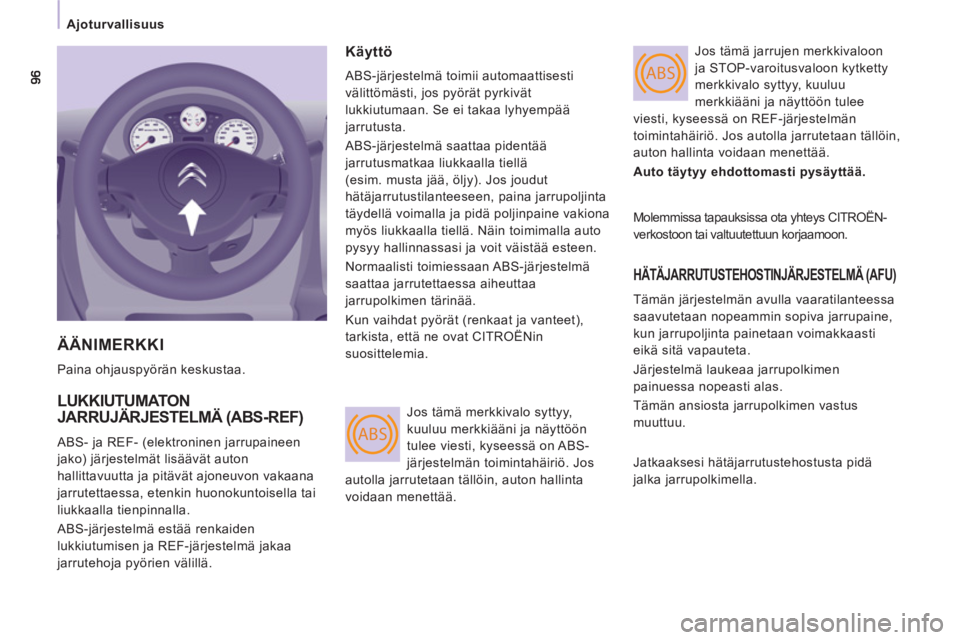

Ajoturvallisuus
ÄÄNIMERKKI

Paina ohjauspyörän keskustaa.

LUKKIUTUMATON
JARRUJÄRJESTELMÄ (ABS-REF)
ABS- ja REF- (elektroninen jarrupaineen
jako) järjestelmät lisäävät auton
hallittavuutta ja pitävät ajoneuvon vakaana
jarrutettaessa, etenkin huonokuntoisella tai
liukkaalla tienpinnalla.
ABS-järjestelmä estää renkaiden
lukkiutumisen ja REF-järjestelmä jakaa
jarrutehoja pyörien välillä.
Käyttö
ABS-järjestelmä toimii automaattisesti
välittömästi, jos pyörät pyrkivät
lukkiutumaan. Se ei takaa lyhyempää
jarrutusta.
ABS-järjestelmä saattaa pidentää
jarrutusmatkaa liukkaalla tiellä
(esim. musta jää, öljy). Jos joudut
hätäjarrutustilanteeseen, paina jarrupoljinta
täydellä voimalla ja pidä poljinpaine vakiona
myös liukkaalla tiellä. Näin toimimalla auto
pysyy hallinnassasi ja voit väistää esteen.
Normaalisti toimiessaan ABS-järjestelmä
saattaa jarrutettaessa aiheuttaa
jarrupolkimen tärinää.
Kun vaihdat pyörät (renkaat ja vanteet),
tarkista, että ne ovat CITROËNin
suosittelemia. Jos tämä jarrujen merkkivaloon
ja STOP-varoitusvaloon kytketty
merkkivalo syttyy, kuuluu
merkkiääni ja näyttöön tulee
viesti, kyseessä on REF-järjestelmän
toimintahäiriö. Jos autolla jarrutetaan tällöin,
auton hallinta voidaan menettää.

Auto täytyy ehdottomasti pysäyttää.

HÄTÄJARRUTUSTEHOSTINJÄRJESTELMÄ (AFU)

Tämän järjestelmän avulla vaaratilanteessa
saavutetaan nopeammin sopiva jarrupaine,
kun jarrupoljinta painetaan voimakkaasti
eikä sitä vapauteta.
Järjestelmä laukeaa jarrupolkimen
painuessa nopeasti alas.
Tämän ansiosta jarrupolkimen vastus
muuttuu. Jos tämä merkkivalo syttyy,
kuuluu merkkiääni ja näyttöön
tulee viesti, kyseessä on ABS-
järjestelmän toimintahäiriö. Jos
autolla jarrutetaan tällöin, auton hallinta
voidaan menettää. Molemmissa tapauksissa ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Jatkaaksesi hätäjarrutustehostusta pidä
jalka jarrupolkimella.

ESP
OFF
97
Ajoturvallisuus

TURVALLI
SUU
S
4

LUISTONESTOJÄRJESTELMÄ(ASR) JA AJOVAKAUDEN HALLINTAJÄRJESTELMÄ (ESC)()

Järjestelmät täydentävät lukkiutumatonta
ABS-jarrujärjestelmää ja toimivat sen
yhteydessä.
ASR-järjestelmä korjaa pyörien liikkuvuutta
ja auttaa auton hallinnan säilyttämisessä
kiihdytettäessä.
Luistonestojärjestelmä korjaa pyörien
liikkuvuutta siten, että pyörien luisto vältetään.
Järjestelmä säätää vetävien pyörien jarruja ja
moottorin käyntinopeutta. Järjestelmä parantaa
auton suuntavakautta kiihdytettäessä. tai useampaa pyörää ja moottorin
käyntinopeutta, jotta auto pysyisi halutulla
ajolinjalla.
ASR-/ESC-järjestelmien poiskytkentä
Erityisolosuhteissa (käynnistettäessä
ajoneuvoa, joka on juuttunut lumeen,
pehmeään maaperään jne.) voi auttaa, jos
ASR- ja ESC-järjestelmät kytketään pois
käytöstä. Näin auto saadaan helpommin
liikkeelle, kun pyörien annetaan luistaa ja
hakeutua pinnalle, jolla pito on parempi.


- Paina painiketta, joka sijaitsee
keskikonsolissa.

- Merkkivalo syttyy. ASR- ja ESC-
järjestelmät eivät ole toiminnassa.
Toimintavalmius


Käyttö

ASR-/ESC-järjestelmät lisäävät turvallisuutta
normaalissa ajossa, mutta kuljettaja ei
saa järjestelmän nimissä ottaa ajaessaan
ylimääräisiä riskejä tai ajaa liian suurilla
nopeuksilla.
Järjestelmien toiminta on taattu sillä ehdolla,
että noudatetaan valmistajan antamia
suosituksia, jotka koskevat pyöriä (renkaat
ja vanteet), jarrujen osia, elektronisia osia
sekä asennustoimenpiteitä ja huoltotöitä.
Vie järjestelmät tarkastettavaksi
vatuutettuun CITROËN-huoltokorjaamoon tai
valtuutettuun korjaamoon aina, kun auto on
joutunut törmäystilanteeseen.
ASR- ja ESC-järjestelmien toiminta

Valodiodi vilkkuu,
kun ASR- tai ESC-
järjestelmä on valittu.

Järjestelmät kytkeytyvät uudelleen


- automaattisesti, kun nopeus on
vähintään 50 km/h

- manuaalisesti, kun painiketta painetaan
uudelleen.
Kun järjestelmissä ilmenee
toimintahäiriöitä, näytön
merkkivalo syttyy, kuuluu
äänimerkki ja näyttöön tulee viesti.
Ota yhteys valtuutettuun CITROËN-
huoltokorjaamoon tai valtuutettuun
korjaamoon ja anna sen tarkastaa järjestelmä.
Merkkivalo voi syttyä myös, jos rengaspaine
on liian alhainen. Tarkasta jokaisen renkaan
paine.

Kun ESC-järjestelmä on käytössä, pidä
ajokurssi äläkä yritä muuttaa sitä.
Jos auton todellinen ajolinja ja kuljettajan
määräämä ajolinja poikkeavat toisistaan,
ESC-järjestelmä jarruttaa joko yhtä

11 8
Perävaunun vetolaitteen kiinnitys

Moottoria ei siis kannata käyttää pienillä vaihteilla ja
suurilla käyntinopeuksilla, vaan vaihde kannattaa vaihtaa
mahdollisimman suurelle, jolloin käyntinopeus on alhainen.
Ajonopeutta kannattaa myös hiljentää.
Jäähdytysnesteen lämpötilan merkkivaloa täytyy aina tarkkailla.

Renkaat
Tarkista vetoauton ja perävaunun
rengaspaineet (ks. otsikko 8 kappaleesta
"Tunnistetiedot"), ja täydennä tarvittaessa
paineet ohjearvojen mukaisiksi. Vetokoukku

Suosittelemme käyttämään alkuperäisiä
CITROËN-vetokoukkuja ja -johtosarjoja,
joita on testattu auton suunnitteluvaiheesta
lähtien. Suosittelemme myös antamaan
asennuksen valtuutetun CITROËN-
huoltokorjaamon tehtäväksi.
Jos asennus tehdään jossain muualla kuin
valtuutetussa CITROËN -huoltokorjaamossa,
vetokoukku on ehdottomasti asennettava
auton takaosassa oleviin esiasennuskohtiin,
ja valmistajan ohjeita on noudatettava.
Tässä mainittujen yleisten ohjeiden
mukaisesti haluamme muistuttaa sinua
sellaisen vetokoukun tai sähkölaitteen,
joka ei ole CITROËNin suosittelema,
asentamiseen liittyvistä riskeistä. Asennus
saattaa aiheuttaa auton elektronisen
järjestelmän vioittumisen. Ota yhteyttä
valmistajaan ennen asennusta. Jos jäähdytysnesteen
ylikuumenemisen varoitusvalo
syttyy, auto täytyy pysäyttää, ja
sammuttaa moottori välittömästi.
Käyttö

Erittäin raskaissa olosuhteissa järjestelmä
alentaa automaattisesti moottorin tehoa
(esim. vedettäessä suurimpaan sallittuun
yhdistelmän massaan lastattua kuormaa
jyrkässä ylämäessä ja kuumalla ilmalla).
Tällöin ilmastointilaitteen toiminta katkeaa
automaattisesti ja moottoriteho lisääntyy.
Osa "Tasot" otsikko 6.
Jarrut
Perävaunua vedettäessä pysähtymismatka on pidempi kuin normaaliajossa.
Aja maltillisilla tuntinopeuksilla, vaihda vaihde ajoissa pienemmälle ja lisää
jarrutustehoa painamalla poljinta yhtäjaksoisesti ja tasaisesti.

Sivutuuli
Auton ja perävaunun yhdistelmä on tavallista
herkempi sivutuulelle. Aja joustavasti ja
maltillisilla ajonopeuksilla.

ABS
/ ESC
ABS tai ESC järjestelmä on käytössä
ainoastaan vetävässä ajoneuvossa, ei perä-
eikä matkailuvaunussa.

Pysäköintitutka
Pysäköintitutka ei toimi perävaunua
vedettäessä.

149


Sulakkeen vaihtaminen
PIKA-AP
U
7

KONEPELLIN ALLA OLEVAT
SULAKKEET


- Kun olet avannut konepellin, liu'uta
lasinpesunesteen kannatinta, jotta
pääset paremmin käsiksi sulakkeisiin.

- Irrota ja käännä rasiaa, niin pääset
sulakkeisiin käsiksi.

Sulakkeet

A (ampeerit)


Laite


1


20
Moottorin ohjausyksikkö, polttoaineen syöttö ja ilman syöttö,
moottorin jäähdytyspuhallin


2


15
Äänimerkki


3


10
Tuulilasin- ja takalasinpesimen pumppu


4


20
Ajovalojen pesulaitteen pumppu


5


15
Polttoaineen syöttö


6


10
Ohjaustehostin, jarrupolkimen varmistuskosketin


7


10
Jarrujärjestelmä (ABS/ESC)


8


20
Käynnistimen ohjaus


9


10
Jarrupolkimen pääkosketin


10


30
Polttoaineen syöttö ja ilman syöttö,
pakokaasunpuhdistuslaitteet


11


40
Etuosan tuuletus


12


30
Tuulilasinpyyhin


13


40
Keskusohjausyksikkö


14


30
Vapaa

16
1


Ulkopuoli

PAIKANTAMINEN
10
ULKOPUOLI


Polttoainesäiliön korkki 128-129
Polttoaineen syötön katkaisu,
ilmaaminen (diesel) 129-130

Lasinpyyhkimen sulka 150
Sivupeilit 91
Sivusuuntavalo 143

Etuvalot, sumuvalot, suuntavalot 46-48
Valokeilan korkeuden säätö 48
Etuosan lamppujen
vaihtaminen 141-143
Ajovalojen pesulaite 49, 124
Lumisuoja 139

Etuovet 24-25
Sivuliukuovi 25-26
Avain 22
Konepellin avaaminen 120
Sähkötoiminen lapsilukko 26

Jarrut, jarrupalat 94, 125
Hätäjarrutus 96
ABS- ja REF-järjestelmät 96
ASR- ja ESC-järjestelmät 97
Renkaat, paine 160
Lumiketjut 140
Takajousitus 88-90
Ovet, tavaratilan luukku 24-27
Turvalukkokytkin 27
Lisävarusteet 119

Rekisterikilven valot 145
Mitat 154-157

Renkaan paikkaussarja 133
Varapyörä, tunkki, pyörän vaihtaminen,
työkalut 135-139
Rengaspaine 160
Kauko-ohjain 21-22
Pariston vaihtaminen,
uudelleenalustaminen 22
Avain 22
Käynnistäminen 45
Keskuslukitus /
lukituksen avaaminen 21, 24-25
Hälytin 23-24

Hinaaminen pyörät nostettuna 151
Vetokkoukku 117-118
Pysäköintitutka 95
Takavalot, suuntavalot 46-47, 143
Lisäjarruvalo 145
Takaosan lamppujen
vaihtaminen 141, 145
