2014 CITROEN JUMPER MULTISPACE Návod na použití (in Czech)

Vybavení


PŘÍ
SLU
ŠEN
STV
Í
5

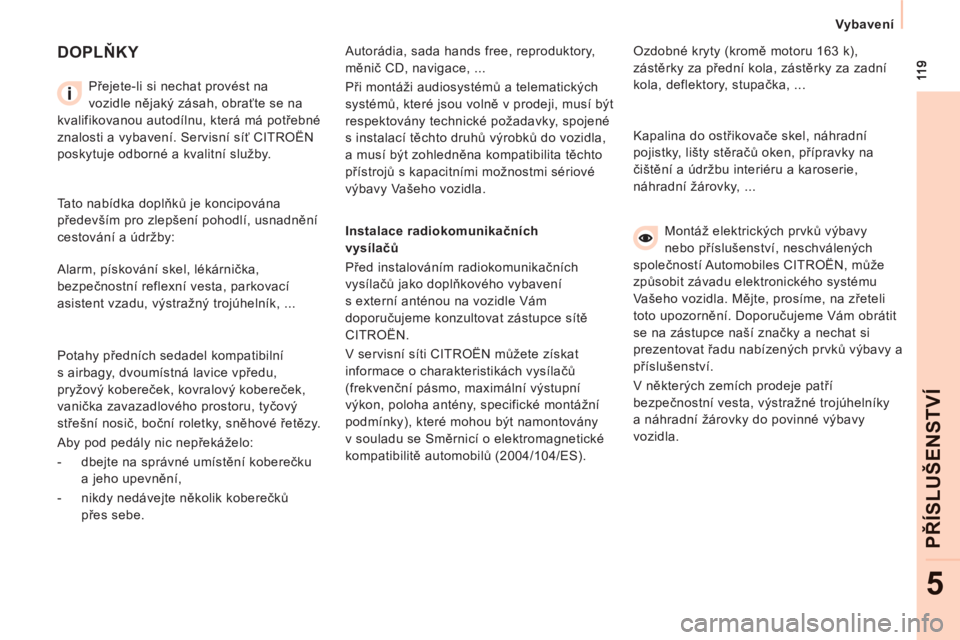

DOPLŇKY


Přejete-li si nechat provést na
vozidle nějaký zásah, obraťte se na
kvalifikovanou autodílnu, která má potřebné
znalosti a vybavení. Servisní síť CITROËN
poskytuje odborné a kvalitní služby.

Instalace radiokomunikačních
vysílačů
Před instalováním radiokomunikačních
vysílačů jako doplňkového vybavení
s externí anténou na vozidle Vám
doporučujeme konzultovat zástupce sítě
CITROËN.
V servisní síti CITROËN můžete získat
informace o charakteristikách vysílačů
(frekvenční pásmo, maximální výstupní
výkon, poloha antény, specifické montážní
podmínky), které mohou být namontovány
v souladu se Směrnicí o elektromagnetické
kompatibilitě automobilů (2004/104/ES).
Tato nabídka doplňků je koncipována
především pro zlepšení pohodlí, usnadnění
cestování a údržby: Ozdobné kryty (kromě motoru 163 k),
zástěrky za přední kola, zástěrky za zadní
kola, deflektory, stupačka, ... Autorádia, sada hands free, reproduktory,
měnič CD, navigace, ...
Při montáži audiosystémů a telematických
systémů, které jsou voln
ě v prodeji, musí být
respektovány technické požadavky, spojené
s instalací těchto druhů výrobků do vozidla,
a musí být zohledněna kompatibilita těchto
přístrojů s kapacitními možnostmi sériové
výbavy Vašeho vozidla.
Potahy předních sedadel kompatibilní
s airbagy, dvoumístná lavice vpředu,
pryžový kobereček, kovralový kobereček,
vanička zavazadlového prostoru, tyčový
střešní nosič, boční roletky, sněhové řetězy.
Aby pod pedály nic nepřekáželo:


- dbejte na správné umístění koberečku
a jeho upevnění,

- nikdy nedávejte několik koberečků
přes sebe. Kapalina do ostřikovače skel, náhradní
pojistky, lišty stěračů oken, přípravky na
čištění a údržbu interiéru a karoserie,
náhradní žárovky, ...
Montáž elektrických prvků výbavy
nebo př
íslušenství, neschválených
společností Automobiles CITROËN, může
způsobit závadu elektronického systému
Vašeho vozidla. Mějte, prosíme, na zřeteli
toto upozornění. Doporučujeme Vám obrátit
se na zástupce naší značky a nechat si
prezentovat řadu nabízených prvků výbavy a
příslušenství.
V některých zemích prodeje patří
bezpečnostní vesta, výstražné trojúhelníky
a náhradní žárovky do povinné výbavy
vozidla. Alarm, pískování skel, lékárnička,
bezpečnostní reflexní vesta, parkovací
asistent vzadu, výstražný trojúhelník, ...

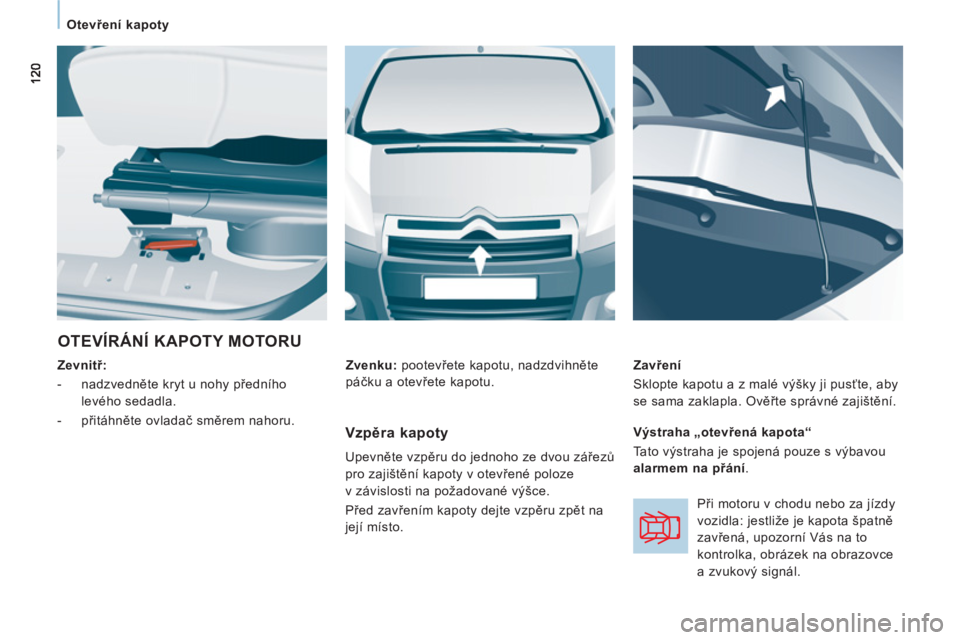

Otevření kapoty


OTEVÍRÁNÍ KAPOTY MOTORU


Zevnitř:


- nadzvedněte kryt u nohy předního
levého sedadla.

- přitáhněte ovladač směrem nahoru.
Zavření
Sklopte kapotu a z malé výšky ji pusťte, aby
se sama zaklapla. Ověřte správné zajištění.
Zvenku:
pootevřete kapotu, nadzdvihněte
páčku a otevřete kapotu.
Vzpěra kapoty

Upevněte vzpěru do jednoho ze dvou zářezů
pro zajištění kapoty v otevřené poloze
v závislosti na požadované výšce.
Před zavřením kapoty dejte vzpěru zpět na
její místo.
Výstraha „otevřená kapota“
Tato výstraha je spojená pouze s výbavou
alarmem na přání.
Při motoru v chodu nebo za jízdy
vozidla: jestliže je kapota špatně
zavřená, upozorní Vás na to
kontrolka, obrázek na obrazovce
a zvukový signál.

121
Motorový prostor

KONTROLY
6

NAFTOVÉ MOTORY


8 -
Nádržka posilovače řízení.

9 -
Vyjímatelné vlečné oko.

10 -
Plnicí čerpadlo
( a
: 1,6 l HDi; b
: 2 l HDi).

11 -
Nálevka motorového oleje (2 l HDi).

MOTOROVÝ PROSTOR


1 -
Nádržka ostřikovače skel a ostřikovače
světlometů.

2 -
Pojistková skřínka.

3 -
Nádržka chladicí kapaliny.

4 -
Nádržka brzdové a spojkové kapaliny.

5 -
Vzduchový filtr.

6 -
Ruční měrka oleje.

7 -
Hrdlo pro dolévání motorového oleje.
7.1 -
Nálevka pro dolévání motorového
oleje.
Pokud je Vaše vozidlo vybaveno touto
nálevkou pro dolévání oleje, postupujte
následovně:

A -
Sejměte uzávěr z nálevky.

B -
Vyjměte nálevku z jejího uložení.

C -
Zasuňte nálevku do plnicího hrdla,
jak je vidět na obrázku.

D -
Otočte nálevku o čtvrt otáčky směrem
doleva pro její zajištění a dolijte olej.
Při zpětné montáži postupujte v obráceném
pořadí úkonů, neopomeňte dobře
zašroubovat uzávěr A
.

122


Motorový prostor

BENZINOVÝ MOTOR


4.
Nádržka brzdové a spojkové kapaliny.

5.
Vzduchový filtr.

6.
Ruční měrka oleje.

1.
Nádržka ostřikovače skel a ostřikovače
světlometů.

2.
Pojistková skřínka.

3.
Nádržka chladicí kapaliny.
7.
Hrdlo pro dolévání motorového oleje.

8.
Nádržka posilovače řízení.

9.
Vyjímatelné vlečné oko.

123
Hladina náplní

KONTROLY
6
HLADINA NÁPLNÍ

Pro zachování spolehlivosti motoru a zařízení
omezujícího emise škodlivin je zakázáno
používat přísady do motorového oleje.


Hladina brzdové kapaliny

Výměna musí být prováděna v intervalech
uvedených v plánu údržby výrobce vozidla.
Používejte kapaliny doporučené výrobcem
vozidla, které odpovídají normám DOT4.
Hladina se musí vždy nacházet mezi
ryskami MINI a MAXI na nádržce.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejrychleji zkontrolovat v servisu
sítě CITROËN nebo v jiném odborném
servisu. Následující úkony slouží k běžnému
udržování vozidla v dobrém provozním
stavu. Konzultujte pokyny v servisní síti
CITROËN nebo v Sešitu údržby a záruk/
Servisní a záruční knížce, který je vložený v
obálce s dokumenty od vozidla.
Jestliže budete nuceni demontovat a
namontovat zpět ozdobný kryt motoru,
manipulujte s ním opatrně, aby nedošlo k
poškození upevňovacích příchytek.


Hladina motorového oleje

Tuto kontrolu provádějte pravidelně a mezi
dvěma výměnami olej dolévejte.
Kontrola se provádí s vozidlem ve
vodorovné poloze, motor studený, pomocí
ruční měrky.

Ruční měrka
Na měrce jsou 2 značky:
A = maximum.
Jestliže přelijete nad tuto
značku, obraťte se na
servis sítě CITROËN nebo
na jiný odborný servis.
B = minimum.
Hladina nesmí být nikdy
pod touto značkou. Výměna oleje

Výměna musí být prováděna v
předepsaných intervalech a stupeň viskozity
použitého oleje musí odpovídat požadavkům
uvedeným v plánu údržby výrobcem vozidla.
Konzultujte pokyny v servisní síti CITROËN.
Než začnete dolévat olej, vytáhněte ruční
měrku.
U motoru 2 l HDi použijte dodanou nálevku
pro zasunutí do plnicího otvoru.
Po doplnění zkontrolujte hladinu (nikdy
nepřekročte maximum).
Před zavřením kapoty našroubujte uzávěr
na plnicí hrdlo.

Volba stupně viskozity
Olej musí v každém případě odpovídat
požadavkům výrobce vozidla.



Kontrolky

Ověřování podle kontrolek na
přístrojové desce je popsáno v rubrice
2, v části "Místo řidiče".

124


Hladina náplní



Hladina chladicí kapaliny

Používejte výhradně kapalinu doporučenou
výrobcem vozidla.
V opačném případě hrozí vážné poškození
motoru Vašeho vozidla.
Když je motor zahřátý, je teplota
chladicí kapaliny regulována elektrickým
ventilátorem. Protože ventilátor může být
v činnosti i po vypnutí zapalování a navíc
je chladicí okruh pod tlakem, vyčkejte
se zásahem nejméně jednu hodinu po
zastavení motoru.
Pro zabránění nebezpečí popálení:
vyšroubujte nejprve uzávěr o 1/4 otáčky,
aby mohl klesnout tlak v okruhu. Po klesnutí
tlaku sejměte uzávěr a dolijte chladicí
kapalinu.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejrychleji zkontrolovat v servisu
sítě CITROËN nebo v jiném odborném
servisu.
Hladina kapaliny posilovače řízení

Vozidlo na rovném podkladu a motor
studený. Vyšroubujte uzávěr spojený s
měrkou a ověřte hladinu, která se musí
nacházet mezi značkami MINI a MAXI.


Hladina adtiva do nafty (naftový motor s filtrempevných částic)

Mínimální hladina tohoto aditiva
je Vám signalizována rozsvícením kontrolky
Servis, doprovázeným zvukovým signálem a
hlášením na obrazovce.
Když se kontrolka rozsvítí za chodu motoru,
znamená to, že se začíná zaplňovat filtr
pevných částic (jízdní podmínky městského
typu po výjimečně dlouhou dobu: nízká
rychlost, dlouhé dopravní zácpy...).
Pro regenerování filtru je doporučeno jet,
jakmile to umožní jízdní podmínky, rychlostí
60 km/h nebo vyšší po dobu alespoň pěti
minut (až do zmizení hlášení a zhasnutí
kontrolky Servis).
Když probíhá regenerace filtru, může být v
palubní desce slyšet činnost relé.
Jestliže zůstane hlášení zobrazené a
kontrolka Servis rozsvícená, obraťte se na
servis sítě CITROËN nebo na jiný odborný
servis.

Doplnění
Hladina se musí nacházet mezi značkami
MINI a MAXI na expanzní nádobce. Je-li
nutno dolít více než 1 litr kapaliny, nechte
okruh zkontrolovat v servisu sítě CITROËN
nebo v jiném odborném servisu.

Hladina kapaliny ostřikovače skel a ostřikovače světlometů

Pro optimální čisticí schopnost a z důvodu
bezpečnosti doporučujeme používat
přípravky řady CITROËN.
Objem nádržky kapaliny ostřikovače skel:
přibližně 4,5 litru.
Pokud je Vaše vozidlo vybaveno ostřikovači
světlometů, činí objem nádržky 7,5 litru.
Pro zajištění optimálního čištění skel a
zabránění zamrzání kapaliny nesmí být pro
doplňování či výměnu kapaliny ostřikovače
používána voda.

Doplnění
Doplnění tohoto aditiva musí být povinně
a neodkladně provedeno v servisu sítě
CITROËN nebo v jiném odborném servisu.

Kontroly


KONTROLY
6

KONTROLY


Autobaterie

Před zimním obdobím nechte autobaterii
ověřit v servisu sítě CITROËN nebo v jiném
odborném servisu.


Brzdové destičky

Opotřebení brzd závisí na stylu jízdy,
zejména pak u vozidel používaných ve
městě a na krátké trasy. Může být nutné
nechat zkontrolovat stav brzd i v období
mezi kontrolami vozidla v rámci programů
údržby.
Vyjma případu úniku z okruhu znamená
pokles hladiny brzdové kapaliny opotřebení
brzdových destiček.


Stav opotřebení brzdových kotoučů / brzdových bubnů

Bližší informace o kontrole stavu opotřebení
brzdových kotoučů / brzdových bubnů Vám
rádi poskytnou pracovníci servisní sítě
CITROËN nebo jiného odborného servisu.


Parkovací (ruční) brzda

Příliš dlouhý zdvih ruční brzdy nebo zjištění
ztráty účinnosti tohoto systému vyžaduje
provedení jeho seřízení i v období mezi
dvěma kontrolami.
Nechte systém zkontrolovat v servisu sítě
CITROËN nebo v jiném odborném servisu.
Olejový filtr

Vložku měňte pravidelně podle plánu údržby.
Uhlíkový filtr a filtr vzduchu v kabině

Uhlíkový filtr zajišťuje nepřetržité a účinné
zachycování prachu.
Zanesený filtr kabiny může snížit výkonnost
klimatizace a způsobit vznik nežádoucích
pachů.
Doporučujeme Vám dát přednost
kombinovanému filtru. Díku jeho
specifickému druhému filtru zlepšuje kvalitu
vzduchu v interiéru a přispívá k čistotě v
kabině (omezení alergických příznaků,
nepříjemných zápachů a usazování
mastnoty).
Nahlédněte do Sešitu údržby a záruk/
Servisní a záruční knížky a seznamte se
se stanovenými intervaly výměny těchto
filtračních vložek.
V závislosti na životním prostředí
(prašnost...) a způsobu používání vozidla
(jízda po městě...) je v případě potřeby
měňte dvakrát častěji.


Filtr pevných částic (naftový motor)

Tento filtr aktivně přispívá ke
snižování obsahu škodlivin ve
výfukových plynech a ochraně
kvality ovzduší tím, že zachycuje
nespálené pevné částice. Funkce je zcela
automaticky ovládána řídicím systémem
motoru.
Tato kontrolka se rozsvítí v případě
nebezpečí zanesení filtru pevných částic.
Tato výstraha se objeví při počátku stavu
zanesení filtru pevných částic (výjimečně
dlouho trvající jízdní podmínky "městského"
typu: nízká rychlost, dopravní zácpy…).
Jestliže tato výstraha přetrvává, obraťte
se na servis sítě CITROËN nebo na jiný
odborný servis.
Při akceleraci po delší jízdě vozidla velmi
nízkou rychlostí nebo chodu motoru na
volnoběh můžete výjimečně zaznamenat
emise vodních par z výfuku. Tyto vodní páry
nemají žádný vliv na chování vozidla ani na
životní prostředí.
Pro regenerování filtru je doporučeno jet,
jakmile to podmínky silničního provozu
umožní, rychlostí alespoň 60 km/h po dobu
více než 5 minut (až do zhasnutí kontrolky
anebo do zmizení hlášení).
Viz rubrika 6, část "Motorový prostor".

126
Kontroly
Mechanická převodovka

Nechte kontrolovat hladinu podle plánu
údržby stanoveného výrobcem.
Pro ověření hladiny hlavních náplní a
kontroly některých prvků, v souladu s
plánem údržby stanoveným výrobcem, se
řiďte stranami vyhrazenými pro typ motoru
Vašeho vozidla v Sešitu údržby a záruk/
Servisní a záruční knížce.
Používejte pouze přípravky
doporučené společností CITROËN
nebo přípravky s rovnocennými kvalitami a
charakteristikami.
Pro optimalizování činnosti tak důležitých
orgánů, jako je brzdový okruh, společnost
CITROËN vybrala a nabízí Vám specifické
přípravky.
Aby nedošlo k poškození elektrických
zařízení ve vozidle, je výslovně zakázáno
provádět mytí motorového prostoru
vysokotlakým proudem vody.
Po umytí vozidla či v zimě se na brzdových
kotoučích a destičkách může usadit vlhkost
či vytvořit námraza, což může snížit účinnost
brzdění. Přibrzďujte mírně během jízdy, aby
se brzdové obložení takto vzniklým teplem
vysušilo a odmrazilo.

1,6 l HDi

2 l HDi


Vypuštění vody z filtru nafty

Jestliže se rozsvítí tato kontrolka,
je třeba vypustit vodu z filtru.
Vypuštění je nutno provádět
pravidelně při každé výměně
oleje motoru.
Pro vypuštění vody povolte vypouštěcí
šroub, nacházející se na konci průhledné
trubice.
Nechte vytéct všechnu vodu z průhledného
potrubí. Poté utáhněte vypouštěcí šroub.
Motory HDi využívají moderní technologie.
Při potřebě jakéhokoli zásahu se obraťte na
servis sítě CITROËN nebo na jiný odborný
servis. Během této regenerace můžete zaznamenat
zvýšení volnoběžných otáček a spuštění
elektrického ventilátoru chlazení motoru,
přičemž z důvodu činnosti systému čištění
mohou výfukové plyny a komponenty pod
karoserií dosáhnout velmi vysokých teplot.
Z tohoto důvodu je doporučeno neparkovat
vozidlo na povrchu, který se snadno vznítí
(suchá tráva a listí, jehličí, okraj louky nebo
lesa).
