2014 CITROEN JUMPER MULTISPACE Návod na použití (in Czech)

71
Sedadla

ERGONOMIE a KOMFOR
T
3

DVOUMÍSTNÁ LAVICE VPŘEDU

Je-li Vaše vozidlo vybaveno touto lavicí,
je pevná a je vybavená 3. bezpečnostním
pásem.

Opěrka hlavy

Stiskněte jazýček k výškovému seřízení
opěrky hlavy.
K vyjmutí opěrky hlavy stiskněte jazýčky
a zvedněte opěrku hlavy.
Seřízení je správné, jestliže se horní hrana
opěrky nachází na úrovni temene hlavy.
Nikdy nejezděte bez opěrek hlavy; ty musí
být namontovány ve vozidle a správně
seřízeny.


Kapsy

Pokud je jimi Vaše vozidlo vybaveno,
nachází se na opěradlech předních sedadel.

72
Sedadla

Psací deska

Pokud je Vaše vozidlo psací deskou
vybaveno, opěradlo prostředního sedadla
lavice (1. řada) je možno sklopit a vytvořit
tak psací desku s dvěma držáky na nápoje.
Přitáhněte madlo umístěné na horní části
opěradla.

73
Sedadla

ERGONOMIE a KOMFOR
T
3
ZADNÍ SEDADLA

Podle verze a konfigurace Vašeho vozidla
máte k dispozici různé typy zadních
sedadel.
Individuální sedadlo se vždy nachází
na pravé straně a lavice na levé straně
(ve směru jízdy).

74
Sedadla

Typ 2 : individuální sedadlo, jehož opěradlo
lze sklopit do polohy stolku a které lze
zvednout pro usnadnění přístupu do zadního
prostoru.

Individuální sedadlo cestujícího

Toto sedadlo je spojeno s dvoumístnou
lavicí. Každá manipulace musí začínat
u individuálního sedadla.
Je nabízeno ve dvou provedeních:


Dvoumístná lavice

Je nabízena ve 3 provedeních:

Typ 1 : zvedací individuání sedadlo,
umožňující přístup do zadního prostoru.
Typ 1 : dvoumístný sedák s pevným
opěradlem.

75
Sedadla

ERGONOMIE a KOMFOR
T
3


Typ 2 : dvoumístná lavice se sklopnými
opěradly a zvedacím sedákem.

Typ 3
: dvoumístná lavice s individuálními
naklopitelnými opěradly, sklopnými do
polohy stolku, a zvedacím sedákem.

Charakteristiky podle typu
sedáku
Sedák vybavený tímto ovladačem: opěradlo
má nastavitelný sklon.
Sedák vybavený tímto ovladačem: opěradlo
je sklopné a lze jej zvednout. Sedák vybavené tímto ovladačem: opěradlo
lze sklopit a je spojené s ovladačem jeho
zvednutí.
Zasunovatelné opěrky hlavy.

76
Sedadla
Možnost vybavení loketní opěrkou.
Opěradla vnějších sedadel jsou vybavena
odkládací sítí. Opěradla středních sedadel mají v zadní
části vytvarované držáky na nápoje
a odkládací prostor.

77
Sedadla

ERGONOMIE a KOMFOR
T
3


Manipulace

Sklopení opěradla do polohy stolku
(napřiklad u prostředního sedadla)


- Zasuňte opěrku hlavy.

- Zvedněte tuto páčku pro odjištění
opěradla (při přístupu zezadu tuto
páčku sklopte).

- Sklopte opěradlo na sedák.

Sedadlo a lavice typu 1:


- Zvedněte sedák.

Sedadlo a lavice typu 2/typu 3:


- Sklopte opěradlo do polohy stolku
pomocí této páčky.

- Zvedněte sedák.
- Odjistěte přední nohy pomocí této páčky.

- Uvolněte sedák z ukotvení.

- Vyjměte sedák bočními dveřmi
u druhé řady sedadel a zadní částí
vozidla u třetí řady sedadel.

- Odjistě
te přední nohy pomocí této páčky.

- Uvolněte sedák z ukotvení.

- Vyjměte sedák bočními dveřmi
u druhé řady sedadel a zadní částí
vozidla u třetí řady sedadel.

Nástup, výstup z vozidla: zvednutí
sedáku
Vždy začněte individuálním sedadlem na
pravé straně a zasuňte opěrku hlavy.

78
Sedadla

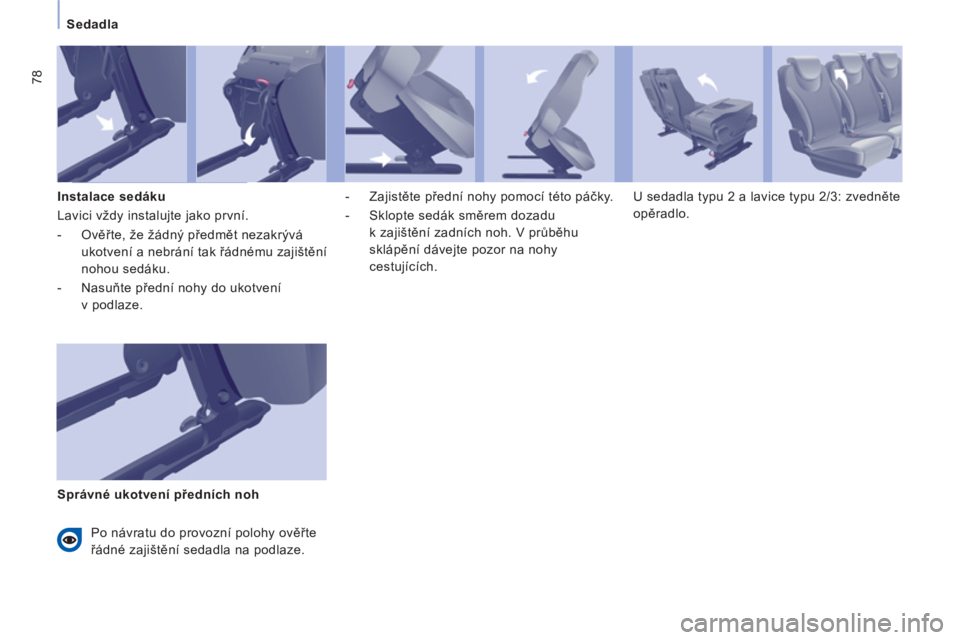

Instalace sedáku
Lavici vždy instalujte jako první.


- Ověřte, že žádný předmět nezakrývá
ukotvení a nebrání tak řádnému zajištění
nohou sedáku.

- Nasuňte přední nohy do ukotvení
v podlaze.
- Zajistěte přední nohy pomocí této páčky.

- Sklopte sedák směrem dozadu
k zajištění zadních noh. V průběhu
sklápění dávejte pozor na nohy
cestujících. U sedadla typu 2 a lavice typu 2/3: zvedněte
opěradlo.

Správné ukotvení předních noh
Po návratu do provozní polohy ověřte
řádné zajištění sedadla na podlaze.
