2014 CITROEN JUMPER MULTISPACE hmotnost

19


Interiér

SEZNÁMENÍ s VOZIDLE
M
1
Omezte příčiny zvýšené
spotřeby


Rozložte hmotnost nákladu rovnoměrně
na celé vozidlo; nejtěžší zavazadla
umístěte na podlahu zavazadlového
prostoru, co nejblíže k zadním sedadlům.
Omezte zatížení vozidla a minimalizujte
aerodynamický odpor (střešní tyčový
nosič, střešní zahrádka, nosič jízdních
kol, přívěs, ...). Používejte raději uzavřený
střešní box.
Střešní tyče a střešní zahrádku
demontujte, pokud je nepoužíváte.

Na konci zimního období vyměňujte zimní
pneumatiky za letní.

Dodržujte pokyny pro
údržbu


Pravidelně kontrolujte tlak vzduchu ve
studených pneumatikách; dodržujte
doporučení uvedená na štítku nalepeném
na sloupku dveří vozidla na straně řidiče.
Tuto kontrolu provádějte především:


- před dlouhou jízdou,

- při změně ročního období,

- po dlouhodobém stání vozidla.
Nezapomeňte také zkontrolovat rezervní
kolo a pneumatiky přívěsu nebo karavanu.

Dbejte na pravidelnou údržbu vozidla (olej,
olejový filtr, vzduchový filtr, ...) a řiďte se
plánem servisních operací, doporučených
výrobcem vozidla.


Při čerpání paliva nepokračujte po třetím
vypnutí pistole. Zamezíte tak přetečení
paliva z nádrže.

U nového vozidla zaznamenáte lepší
hodnotu průměrné spotřeby paliva až po
ujetí prvních 3 000 km (záběh).

88

Odpružení vzadu


Kovové odpružení

Toto provedení má dlouhé (progresivní)
dorazy závěsů kol, které umožňují zaručit
neměnné jízdní vlastnosti jak u zatíženého,
tak u prázdného vozidla. S výjimkou
zajištění běžné údržby a dodržování
předepsaného zatížení vozidla nevyžaduje
toto odpružení žádný zásah z Vaší strany. odlehčení nákladové plošiny je zjišťováno
dvěma snímači výškové polohy karoserie.
Jakmile jsou všechny dveře zavřeny,
snímače spustí automatickou kompenzaci
a určují optimální výšku prahu nákladového
prostoru v závislosti na jízdních podmínkách
vozidla.



Neutralizace automatické korekce
Ovladač, který umožňuje neutralizovat
automatické řízení, se nachází na pravé
straně v zadní části vozidla.

Nabízeny jsou 2 typy odpružení. Automatickou korekci musíte ručně
neutralizovat v následujících situacích:


- při práci pod vozidlem,

- při výměně kola,

- při odvozu vozidla kamionem, vlakem,
trajektem, lodí...



Zadní odpružení s pneumatickou kompenzací

Pokud je jím Vaše vozidlo vybaveno,
reguluje toto odpružení proměny výšky
zadní nákladové plošiny Vašeho vozidla
v limitu povolených hodnot, a to nezávisle
na hmotnosti nákladu. Větší zatížení nebo
Dvě funkce


1.
Automatická korekce

2.
Ruční korekce


1 - Automatická korekce výšky prahu
nákladového prostoru
Pneumatické odpružení reguluje
automaticky proměny výšky zadní nákladové
plošiny Vašeho vozidla.
Automatická kompenzace je dočasně
dezaktivována:


- když jsou otevřeny dveře / výklopné dveře,

- při brždění nebo při zastavení na
semaforu (stlačený brzdový pedál). U zastaveného vozidla:


- dlouze stiskněte ovladač,

- uvolněte ovladač.

Návrat k automatické korekci
U zastaveného vozidla:


- dlouze stiskněte ovladač,

- uvolněte ovladač.
Během těchto úkonů se může ozvat zvukový
signál (v závislosti na konfiguraci).
Červená kontrolka na přístrojové
desce se rozbliká, jestliže
není výška optimální a bude
korigována; jeďte pomalu až do
zhasnutí této kontrolky. Návrat k automatické korekci je potvrzen
zhasnutím diody. Neutralizace je potvrzena rozsvícením diody.
Dioda zůstane rozsvícená po dobu přibližn
ě
30 sekund.

11 7

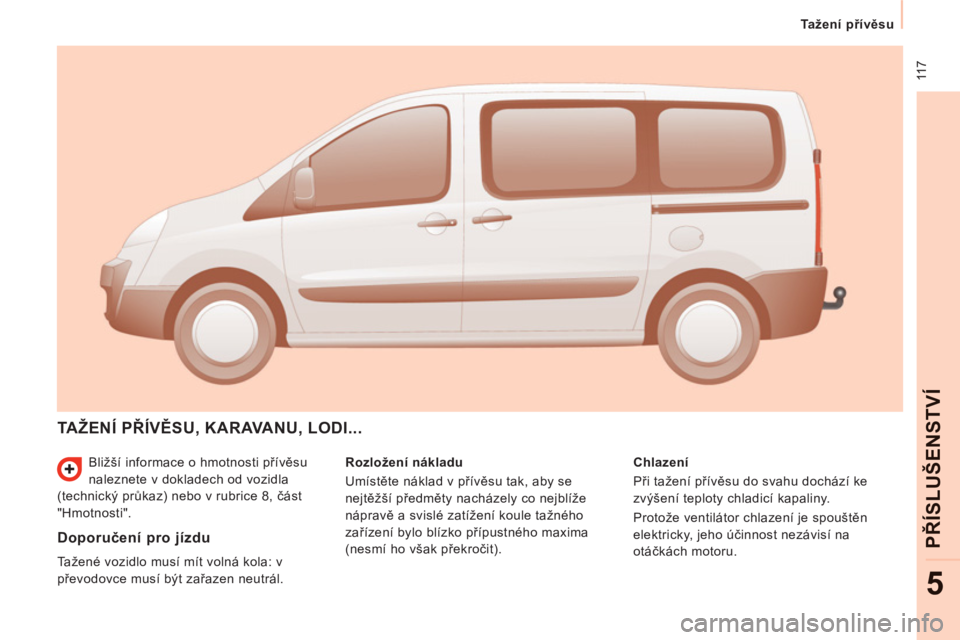

Tažení přívěsu

PŘÍ
SLU
ŠEN
STV
Í
5

Bližší informace o hmotnosti přívěsu
naleznete v dokladech od vozidla
(technický průkaz) nebo v rubrice 8, část
"Hmotnosti".
TAŽENÍ PŘÍVĚSU, KARAVANU, LODI...


Rozložení nákladu
Umístěte náklad v přívěsu tak, aby se
nejtěžší předměty nacházely co nejblíže
nápravě a svislé zatížení koule tažného
zařízení bylo blízko přípustného maxima
(nesmí ho však překročit).
Chlazení
Při tažení přívěsu do svahu dochází ke
zvýšení teploty chladicí kapaliny.
Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na
otáčkách motoru.


Doporučení pro jízdu

Tažené vozidlo musí mít volná kola: v
převodovce musí být zařazen neutrál.

11 8


Tažení přívěsu
Zařazujte co možná nejvyšší převodové
stupně pro snížení otáček motoru a jeďte
nízkou rychlostí.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.
Pneumatiky
Zkontrolujte tlak vzduchu v
pneumatikách vozidla (viz rubrika 8, část
"Identifikační prvky") i přívěsu, dodržujte
předepsané hodnoty.


Tažné zařízení

Doporučujeme Vám používat originální
tažná zařízení a elektrické svazky
CITROËN, které byly již při návrhu vozidla
testovány a schváleny pro používání s
vozidlem, a svěřit jejich montáž servisní síti
CITROËN.
V případě montáže mimo síť CITROËN
musí být tato provedena povinně s použitím
připraveného elektrického zapojení v zadní
části vozidla a v souladu s doporučeními
výrobce vozidla.
V souladu s obecnými pravidly, uvedenými
výše, Vás upozorňujeme na riziko spojené
s montáží tažného zařízení pro přívěs
nebo elektrického příslušenství, které
nebylo schváleno společností Automobiles
CITROËN. Tato montáž může způsobit
poruchu elektronických systémů Vašeho
vozidla. Vždy se předem informujte u
výrobce vozidla. Pokud se rozsvítí kontrolka teploty
chladicí kapaliny, co nejdříve
zastavte vozidlo a vypněte motor.


Správné používání

Při určitých náročných provozních
podmínkách (tažení přívěsu s maximální
povolenou hmotností do prudkého svahu za
vysokých venkovních teplot) motor omezí
automaticky svůj výkon. V takovém případě
automatické vypnutí klimatizace umožní
zvýšení disponibilního výkonu motoru.
Rubrika 6, část "Hladiny náplní".
Brzdy
Tažení přívěsu prodlužuje brzdnou
vzdálenost. Uzpůsobte rychlost, včas
přeřazujte na nižší rychlostní stupeň,
brzděte plynule.

Boční vítr
Citlivost vozidla na nárazy bočního větru
je zvýšená, jezděte plynule a přizpůsobte
rychlost.

ABS/ESC
Systém ABS nebo ESC ovládá pouze
vozidlo, nikoli přívěs či karavan.

Zadní parkovací asistent
Asistent není funkční u vozidla táhnoucího
přívěs.

158

Hmotnost vozidla a přívěsu

HMOTNOST VOZIDLA A PŘÍVĚSU (KG)

Pro získání podrobnějších informací prostudujte Váš velký technický průkaz.
V každé zemi je třeba dodržovat největší povolenou hmotnost přívěsu, stanovenou místní legislativou. K seznámení se s možnostmi tažení
přívěsu Vaším vozidlem a největší povolenou hmotností jízdní soupravy navštivte servisní síť CITROËN.

Přenesení hmotnosti
Pokud tažné vozidlo nedosáhne největší povolené hmotnosti, je možné využít této hmotnosti k přenesení na přívěs.
V žádném případě nepřekračujte povolenou hmotnost přívěsu a největší povolenou hmotnost jízdní soupravy, uvedenou ve velkém
technickém průkazu.
Dodržujte tažné možnosti Vašeho vozidla.

Hmotnost brzděného přívěsu může být zvýšena za podmínky, že bude o stejnou hodnotu snížena hmotnost vozidla, které přívěs táhne,
tak aby nebyla překročena největší povolená hmotnost jízdní soupravy.
Vysoké venkovní teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru. Jakmile venkovní teplota překročí 37 °C, omezte
hmotnost taženého přívěsu na 700 kg a nevyužívejte možnost přenesení hmotnosti.
Tažné vozidlo nesmí p
řekročit rychlost 100 km/h (dodržujte předpisy platné ve Vaší zemi).

165


Charakteristiky - údržba

LOKALIZAC
E
10

CHARAKTERISTIKY - ÚDRŽBA


Identifikační prvky, sériové číslo,
lak, pneumatiky 160
Sněhové řetězy 140

Pojistková skříňka motorového
prostoru 149

Ostřikovač skel/světlometů,
hladina náplní 124

Žárovky, osvětlení, výměna
žárovek 141-145
Kontroly 125-126


- autobaterie,

- převodovka,

- uhlíkový filtr, filtr vzduchu kabiny,

- olejový filtr,

- filtr pevných částic,

- parkovací brzda,

- brzdové destičky,

- brzdové bubny, kotouče.
Systém na snižování emisí
škodlivin (EOBD) 37
Vypuštění vody z naftového filtru 126

Motorový prostor


- naftový motor 121

- benzinový motor 122
Odpojení přívodu paliva, naplně
ní
naftového palivového okruhu 129-130
Rozměry 154-157
Hmotnosti 158
Otevření kapoty motorového
prostoru, vzpěra 120
Hladina náplní 123-124


- aditivum do nafty,

- měrka oleje,

- kapalina do posilovače řízení,

- brzdová kapalina,

- chladicí kapalina,

- kapalina do ostřikovače skel a
světlometů.


Vlečení, zvedání vozidla 151-152
Hmotnost přívěsu 158

Kontrolky 30-35

Výměna lišty stěrače 150
