2
INDULÁSRA KÉSZE
N

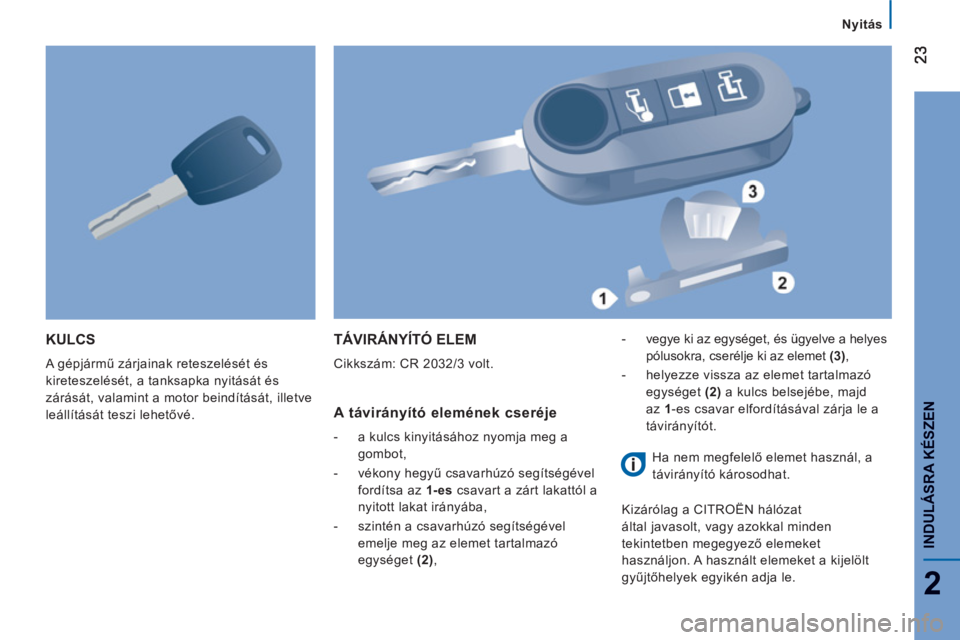

KULCS
A gépjármű zárjainak reteszelését és
kireteszelését, a tanksapka nyitását és
zárását, valamint a motor beindítását, illetve
leállítását teszi lehetővé.

TÁVIRÁNYÍTÓ ELEM

Cikkszám: CR 2032/3 volt.


A távirányító elemének cseréje



- a kulcs kinyitásához nyomja meg a
gombot,

- vékony hegyű csavarhúzó segítségével
fordítsa az 1-es
csavart a zárt lakattól a
nyitott lakat irányába,

- szintén a csavarhúzó segítségével
emelje meg az elemet tartalmazó
egységet (2)
,
- vegye ki az egységet, és ügyelve a helyes
pólusokra, cserélje ki az elemet (3)
,

- helyezze vissza az elemet tartalmazó
egységet (2)
a kulcs belsejébe, majd
az 1
-es csavar elfordításával zárja le a
távirányítót.
Ha nem megfelelő elemet használ, a
távirányító károsodhat.
Kizárólag a CITROËN hálózat
által javasolt, vagy azokkal minden
tekintetben megegyező elemeket
használjon. A használt elemeket a kijelölt
gyűjtőhelyek egyikén adja le. N
yitás

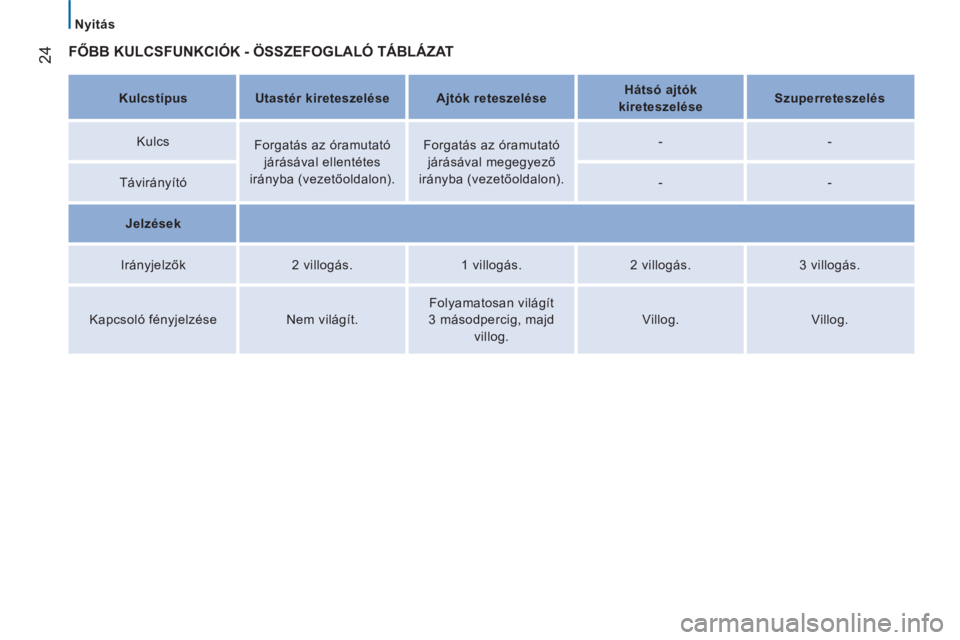

24 FŐBB KULCSFUNKCIÓK - ÖSSZEFOGLALÓ TÁBLÁZAT



Kulcstípus


Utastér kireteszelése


Ajtók reteszelése


Hátsó ajtók
kireteszelése


Szuperreteszelés


Kulcs

Forgatás az óramutató
járásával ellentétes
irányba (vezetőoldalon).
Forgatás az óramutató
járásával megegyező
irányba (vezetőoldalon).
-
-

Távirányító

-
-


Jelzések





Irányjelzők
2 villogás.
1 villogás.
2 villogás.
3 villogás.

Kapcsoló fényjelzése
Nem világít.
Folyamatosan világít
3 másodpercig, majd
villog.
Villog.
Villog. N
yitás

25
2
INDULÁSRA KÉSZE
N

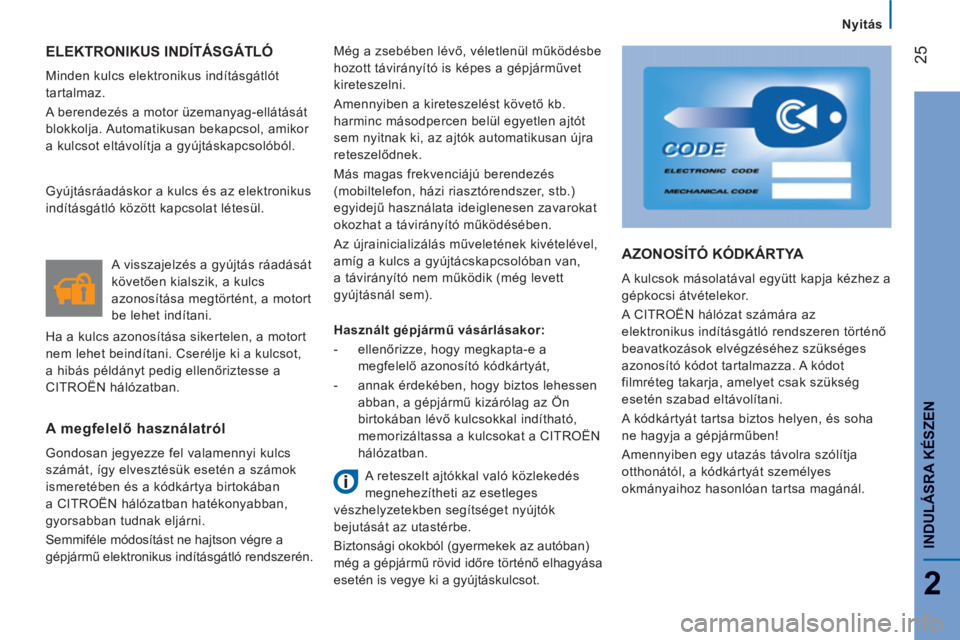

ELEKTRONIKUS INDÍTÁSGÁTLÓ
Minden kulcs elektronikus indításgátlót
tartalmaz.
A berendezés a motor üzemanyag-ellátását
blokkolja. Automatikusan bekapcsol, amikor
a kulcsot eltávolítja a gyújtáskapcsolóból.
Még a zsebében lévő, véletlenül működésbe
hozott távirányító is képes a gépjárművet
kireteszelni.
Amennyiben a kireteszelést követő kb.
harminc másodpercen belül egyetlen ajtót
sem nyitnak ki, az ajtók automatikusan újra
reteszelődnek.
Más magas frekvenciájú berendezés
(mobiltelefon, házi riasztórendszer, stb.)
egyidejű használata ideiglenesen zavarokat
okozhat a távirányító működésében.
Az újrainicializálás műveletének kivételével,
amíg a kulcs a gyújtácskapcsolóban van,
a távirányító nem működik (még levett
gyújtásnál sem).
A megfelelő használatról

Gondosan jegyezze fel valamennyi kulcs
számát, így elvesztésük esetén a számok
ismeretében és a kódkártya birtokában
a CITROËN hálózatban hatékonyabban,
gyorsabban tudnak eljárni.
Semmiféle módosítást ne hajtson végre a
gépjármű elektronikus indításgátló rendszerén. A visszajelzés a gyújtás ráadását
követően kialszik, a kulcs
azonosítása megtörtént, a motort
be lehet indítani.
Ha a kulcs azonosítása sikertelen, a motort
nem lehet beindítani. Cserélje ki a kulcsot,
a hibás példányt pedig ellenőriztesse a
CITROËN hálózatban.
A reteszelt ajtókkal való közlekedés
megnehezítheti az esetleges
vészhelyzetekben segítséget nyújtók
bejutását az utastérbe.
Biztonsági okokból (gyermekek az autóban)
még a gépjármű rövid időre történő elhagyása
esetén is vegye ki a gyújtáskulcsot. Gyújtásráadáskor a kulcs és az elektronikus
indításgátló között kapcsolat létesül.

Használt gépjármű vásárlásakor:


- ellenőrizze, hogy megkapta-e a
megfelelő azonosító kódkártyát,

- annak érdekében, hogy biztos lehessen
abban, a gépjármű kizárólag az Ön
birtokában lévő kulcsokkal indítható,
memorizáltassa a kulcsokat a CITROËN
hálózatban.
AZONOSÍTÓ KÓDKÁRTYA

A kulcsok másolatával együtt kapja kézhez a
gépkocsi átvételekor.
A CITROËN hálózat számára az
elektronikus indításgátló rendszeren történő
beavatkozások elvégzéséhez szükséges
azonosító kódot tartalmazza. A kódot
filmréteg takarja, amelyet csak szükség
esetén szabad eltávolítani.
A kódkártyát tartsa biztos helyen, és soha
ne hagyja a gépjárműben!
Amennyiben egy utazás távolra szólítja
otthonától, a kódkártyát személyes
okmányaihoz hasonlóan tartsa magánál. N
yitás

26 Ha a riasztó készenléti állapotban van, az
esetleges behatolási kísérlet
kb. 30 másodpercre működésbe hozza
a szirénát és az irányjelző világítást.
Ezt követően a riasztó visszatér készenléti
állapotba, a riasztást azonban tárolja, és
arra a rendszer kikapcsolását követően
gyorsan villogó dióda figyelmeztet.
A riasztó az elektromos tápellátás
megszakadását követően is működésbe lép
annak helyreállításakor.
Automatikus bekapcsolás

A forgalomba helyező országtól függően:
a funkció kb. két perccel az utolsó ajtó
bezárását követően automatikusan élesíti
(készenléti állapotba helyezi) a riasztót.
Annak érdekében, hogy az ajtók nyitásakor
a riasztó ne kapcsoljon be, ismételten
meg kell nyomni a távirányító kireteszelő
gombját.
Kikapcsolás a kulccsal

Reteszelje ki az ajtókat a kulcs segítségével,
és szálljon be. Adja rá a gyújtást, a kulcs
kódjának azonosítását követően a riasztó
kikapcsol.


Kikapcsolás a távirányítóval

Ha ezt a gombot megnyomja,
a gépjármű kireteszelésekor a
készenléti állapot megszűnik.


Felemelés elleni védelem
kikapcsolása *

Nyomja meg ezt a gombot a
védelem kikapcsolásához (pl. a
gépjármű bekapcsolt riasztóval
történő vontatása esetén).
A védelem az ajtók központi nyitásáig aktív.

RIASZTÓ

Ha gépjárműve rendelkezik
BEHATOLÁSVÉDELMI RIASZTÓVAL
A riasztó szavatolja: .


- a gépjármű külső, körkörös védelmét a
nyílászárókon (ajtók, motorháztető) és
az elektromos tápellátáson elhelyezett
érzékelők segítségével,

- a felemelés elleni védelmet.

A rendszer ezeken kívül egy szirénából és
egy kívülről is látható diódából áll, mely
a riasztó három lehetséges állapotáról
nyújt tájékoztatást:


- bekapcsolt (készenléti) állapot: a piros
dióda lassan villog,

- kikapcsolt állapot: a dióda nem világít,

- működésbe lépett riasztó (behatolási
kísérlet jelzése): a gépjármű
kireteszelésekor a piros dióda gyorsan
villog.


A riasztó bekapcsolása

Előzetesen győződjön meg arról, hogy
valamennyi ajtó megfelelően bezáródott-e.
A riasztó bekapcsolásához
nyomja meg a lakatot. Az
érzékelők néhány másodperc
elteltével bekapcsolnak.

*
Motortípustól függően.


A megfelelő használatról


A véletlenül bekapcsolt sziréna gyors
kikapcsolása:


- adja rá a gyújtást, a kulcs kódjának
azonosítását követően a riasztó
kikapcsol,

- nyomja meg a távirányító kireteszelő
gombját (kabin és kulcs).
A riasztó készenléti állapotba
helyeződésének elkerülése érdekében,
pl. mosatáskor, a kulccsal reteszelje a
gépjárművet.
A gépjármű távirányítóval történő
kireteszelése automatikusan kikapcsolja a
szirénát. N
yitás

27
2
INDULÁSRA KÉSZE
N

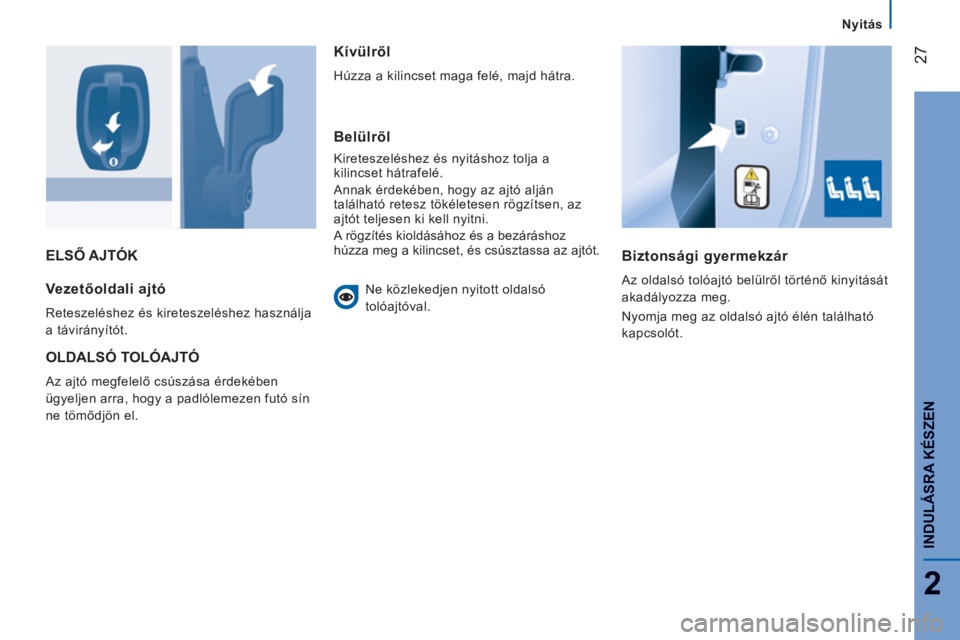

ELSŐ AJTÓK
Biztonsági gyermekzár
Az oldalsó tolóajtó belülről történő kinyitását
akadályozza meg.
Nyomja meg az oldalsó ajtó élén található
kapcsolót. Vezetőoldali ajtó

Reteszeléshez és kireteszeléshez használja
a távirányítót.
OLDALSÓ TOLÓAJTÓ

Az ajtó megfelelő csúszása érdekében
ügyeljen arra, hogy a padlólemezen futó sín
ne tömődjön el.


Kívülről

Húzza a kilincset maga felé, majd hátra.


Belülről

Kireteszeléshez és nyitáshoz tolja a
kilincset hátrafelé.
Annak érdekében, hogy az ajtó alján
található retesz tökéletesen rögzítsen, az
ajtót teljesen ki kell nyitni.
A rögzítés kioldásához és a bezáráshoz
húzza meg a kilincset, és csúsztassa az ajtót.
Ne közlekedjen nyitott oldalsó
tolóajtóval. N
yitás

28

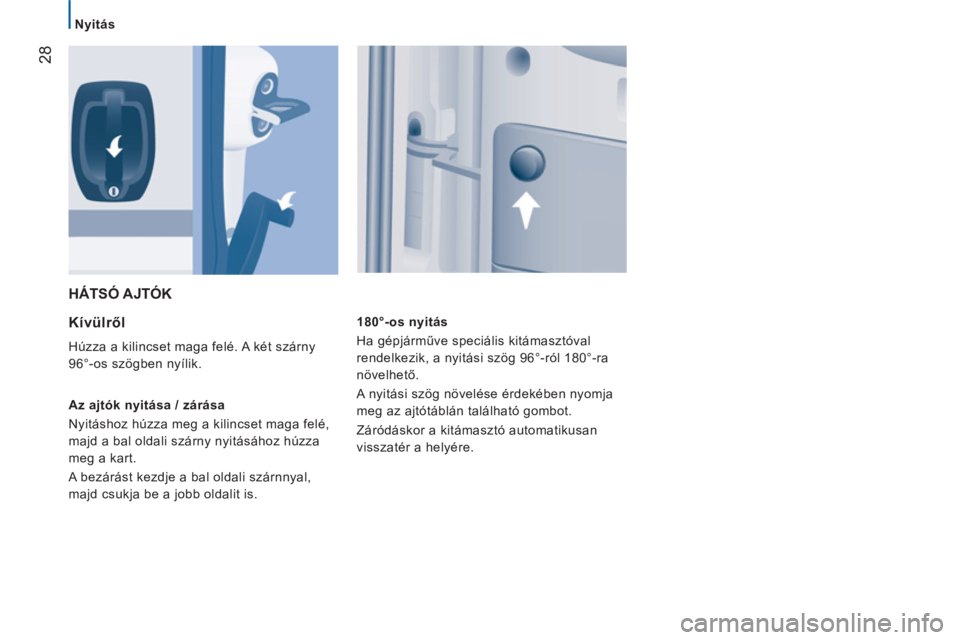

HÁTSÓ AJTÓK

Kívülről

Húzza a kilincset maga felé. A két szárny
96°-os szögben nyílik.

Az ajtók nyitása / zárása
Nyitáshoz húzza meg a kilincset maga felé,
majd a bal oldali szárny nyitásához húzza
meg a kart.
A bezárást kezdje a bal oldali szárnnyal,
majd csukja be a jobb oldalit is.
180°-os nyitás
Ha gépjárműve speciális kitámasztóval
rendelkezik, a nyitási szög 96°-ról 180°-ra
növelhető.
A nyitási szög növelése érdekében nyomja
meg az ajtótáblán található gombot.
Záródáskor a kitámasztó automatikusan
visszatér a helyére.
N
yitás

29
2
INDULÁSRA KÉSZE
N

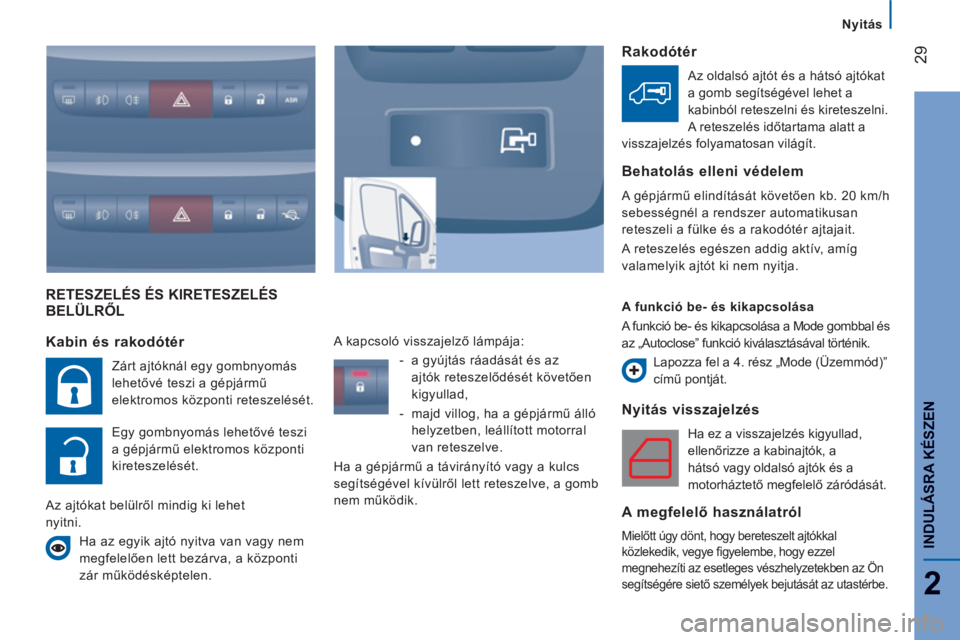

RETESZELÉS ÉS KIRETESZELÉS BELÜLRŐL
N
yitás visszajelzés
Ha ez a visszajelzés kigyullad,
ellenőrizze a kabinajtók, a
hátsó vagy oldalsó ajtók és a
motorháztető megfelelő záródását.
A megfelelő használatról

Mielőtt úgy dönt, hogy bereteszelt ajtókkal
közlekedik, vegye fi gyelembe, hogy ezzel
megnehezíti az esetleges vészhelyzetekben az Ön
segítségére siető személyek bejutását az utastérbe.
Kabin és rakodótér

Zárt ajtóknál egy gombnyomás
lehetővé teszi a gépjármű
elektromos központi reteszelését.
Egy gombnyomás lehetővé teszi
a gépjármű elektromos központi
kireteszelését.
Az ajtókat belülről mindig ki lehet
nyitni.
Ha az egyik ajtó nyitva van vagy nem
megfelelően lett bezárva, a központi
zár működésképtelen.
A kapcsoló visszajelző lámpája:


- a gyújtás ráadását és az
ajtók reteszelődését követően
kigyullad,

- majd villog, ha a gépjármű álló
helyzetben, leállított motorral
van reteszelve .

Ha a gépjármű a távirányító vagy a kulcs
segítségével kívülről lett reteszelve, a gomb
nem működik.
Rakodótér

Az oldalsó ajtót és a hátsó ajtókat
a gomb segítségével lehet a
kabinból reteszelni és kireteszelni.
A reteszelés időtartama alatt a
visszajelzés folyamatosan világít.
Behatolás elleni védelem

A gépjármű elindítását követően kb. 20 km/h
sebességnél a rendszer automatikusan
reteszeli a fülke és a rakodótér ajtajait.
A reteszelés egészen addig aktív, amíg
valamelyik ajtót ki nem nyitja.

A funkció be- és kikapcsolása
A funkció be- és kikapcsolása a Mode gombbal és
az „Autoclose” funkció kiválasztásával történik.
Lapozza fel a 4. rész „Mode (Üzemmód)”
című pontját.

N
yitás

30
Vezetőhely

KOMBINÁLT KIJELZŐ



1.
Kilométer- / mérföldszámláló.

2.
Kijelző.

3.
Fedélzeti műszerek.

4.
Fordulatszámmérő.
VEZETŐHELY
Kombinált ki
jelző 1. változat



- Pontos idő,

- Megtett kilométer/mérföld,

- Hatótávolság,

- Üzemanyag-fogyasztás,

- Átlagsebesség,

- Fényszórók fénynyalábjának
magassága,

- A MODE gombbal programozható
sebességtúllépés figyelmeztetés,

- Stop & Start,

- Karbantartásjelző.



Kombinált kijelző 2. változat



- Pontos idő,

- Dátum,

- Külső hőmérséklet,

- Megtett kilométer/mérföld,

- Hatótávolság,

- Üzemanyag-fogyasztás,

- Átlagsebesség,

- Fényszórók fénynyalábjának
magassága,

- A MODE gombbal programozható
sebességtúllépés figyelmeztetés,

- Stop & Start,

- Karbantartásjelző,

- Figyelmeztető üzenetek kijelzése a felső
részen,

- Rádió (az éppen hallgatott frekvencia).
