135
6
TARTOZÉKOK
Felszerelések

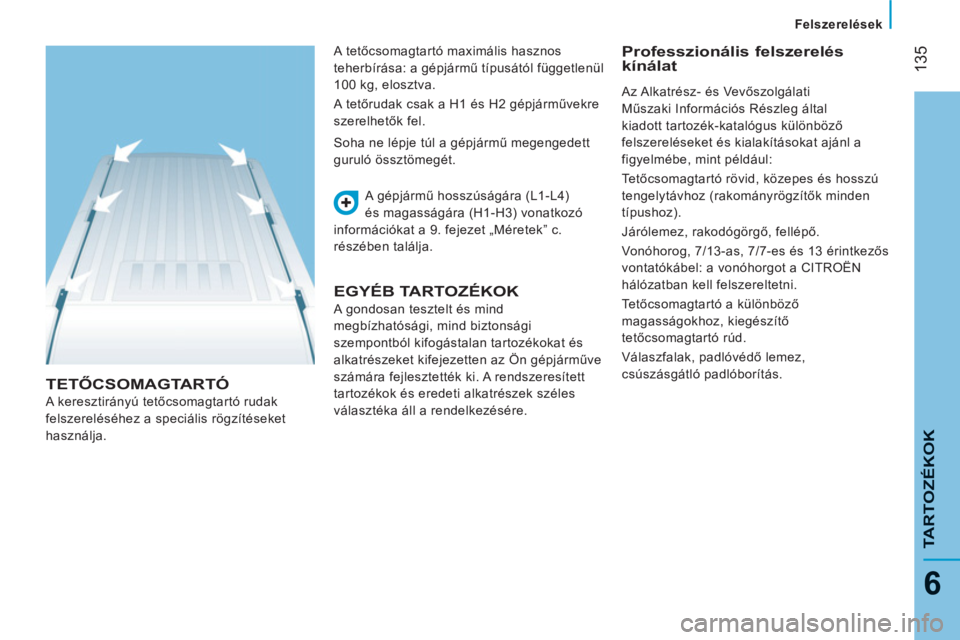

TETŐCSOMAGTARTÓ

A keresztirányú tetőcsomagtartó rudak
felszereléséhez a speciális rögzítéseket
használja. A gépjármű hosszúságára (L1-L4)
és magasságára (H1-H3) vonatkozó
információkat a 9. fejezet „Méretek” c.
részében találja. Soha ne lépje túl a gépjármű megengedett
guruló össztömegét.
EGYÉB TARTOZÉKOK

A gondosan tesztelt és mind
megbízhatósági, mind biztonsági
szempontból kifogástalan tartozékokat és
alkatrészeket kifejezetten az Ön gépjárműve
számára fejlesztették ki. A rendszeresített
tartozékok és eredeti alkatrészek széles
választéka áll a rendelkezésére.
Professzionális felszereléskínálat A tetőcsomagtartó maximális hasznos
teherbírása: a gépjármű típusától függetlenül
100 kg, elosztva.
A tetőrudak csak a H1 és H2 gépjárművekre
szerelhetők fel. Az Alkatrész- és Vevőszolgálati
Műszaki Információs Részleg által
kiadott tartozék-katalógus különböző
felszereléseket és kialakításokat ajánl a
figyelmébe, mint például:
Te tőcsomagtartó rövid, közepes és hosszú
tengelytávhoz (rakományrögzítők minden
típushoz).
Járólemez, rakodógörgő, fellépő.
Vonóhorog, 7/13-as, 7/7-es és 13 érintkezős
vontatókábel: a vonóhorgot a CITROËN
hálózatban kell felszereltetni.
Te tőcsomagtartó a különböző
magasságokhoz, kiegészítő
tetőcsomagtartó rúd.
Válaszfalak, padlóvédő lemez,
csúszásgátló padlóborítás.

136


Felszerelések

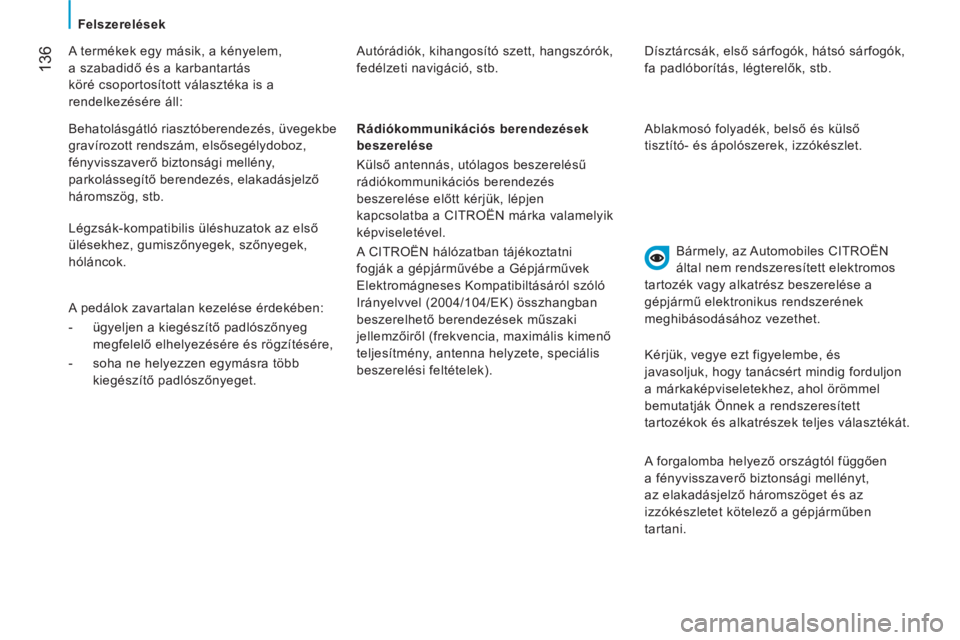

A termékek egy másik, a kényelem,
a szabadidő és a karbantartás
köré csoportosított választéka is a
rendelkezésére áll: Autórádiók, kihangosító szett, hangszórók,
fedélzeti navigáció, stb.
Bármely, az Automobiles CITROËN
által nem rendszeresített elektromos
tartozék vagy alkatrész beszerelése a
gépjármű elektronikus rendszerének
meghibásodásához vezethet.
Rádió

kommunik

ációs

berendezések
beszerelése
Külső antennás, utólagos beszerelésű
rádiókommunikációs berendezés
beszerelése előtt kérjük, lépjen
kapcsolatba a CITROËN márka valamelyik
képviseletével.
A CITROËN hálózatban tájékoztatni
fogják a gépjárművébe a Gépjárművek
Elektromágneses Kompatibiltásáról szóló
Irányelvvel (2004/104/EK) összhangban
beszerelhető berendezések műszaki
jellemzőiről (frekvencia, maximális kimenő
teljesítmény, antenna helyzete, speciális
beszerelési feltételek). Behatolásgátló riasztóberendezés, üvegekbe
gravírozott rendszám, elsősegélydoboz,
fényvisszaverő biztonsági mellény,
parkolássegítő berendezés, elakadásjelző
háromszög, stb.
Légzsák-kompatibilis üléshuzatok az első
ülésekhez, gumiszőnyegek, szőnyegek,
hóláncok.
A pedálok zavartalan kezelése érdekében:


- ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és rögzítésére,

- soha ne helyezzen egymásra több
kiegészítő padlószőnyeget.

Dísztárcsák, első sárfogók, hátsó sárfogók,
fa padlóborítás, légterelők, stb.
Ablakmosó folyadék, belső és külső
tisztító- és ápolószerek, izzókészlet.
Kérjük, vegye ezt figyelembe, és
javasoljuk, hogy tanácsért mindig forduljon
a márkaképviseletekhez, ahol örömmel
bemutatják Önnek a rendszeresített
tartozékok és alkatrészek teljes választékát.
A forgalomba helyező országtól függően
a fényvisszaverő biztonsági mellényt,
az elakadásjelző háromszöget és az
izzókészletet kötelező a gépjárműben
tartani.

137
7
ELLENŐRZÉSEK
Belülről

A műveletet csak álló gépjárműben és nyitott
vezető oldali ajtóval szabad végrehajtani.
Húzza maga felé a műszerfal oldalsó részén
található nyitókart.


Kívülről

Nyomja jobbra a hűtőrács felett található
reteszt, és nyissa fel a motorháztetőt.
Zárás

Eressze le, majd a végén engedje
el a motorháztetőt, és ellenőrizze a
reteszelődését.
MOTORHÁZTETŐ NYITÁSA

Kitámasztórúd

Pattintsa ki helyéről a kitámasztórudat, majd
kihajtva helyezze először az első, majd a
második állásba.
A motorháztető visszazárása előtt helyezze
vissza a kitámasztórudat a helyére. A motorházető nem megfelelő
záródására ez a műszerfali
visszajelzés figyelmeztet.





Mielőtt bármiféle beavatkozást
végezne a motortérben, feltétlen vegye
le a gyújtást a kulccsal, nehogy a START
üzemmód automatikus bekapcsolása esetén
megsérüljön. Motorháztető n
yitása

138

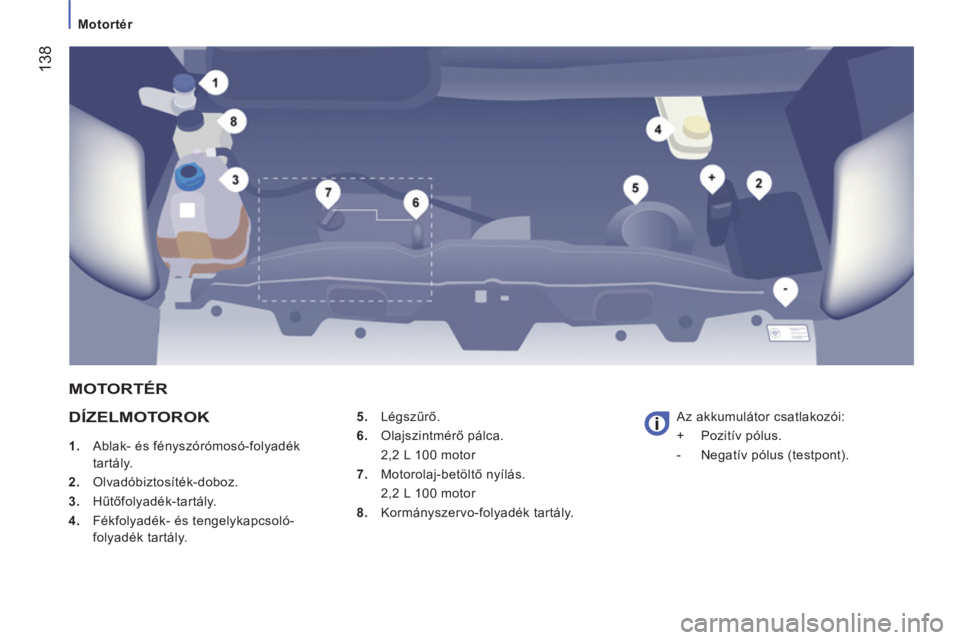

Motortér



DÍZELMOTOROK



1.
Ablak- és fényszórómosó-folyadék
tartály.

2.
Olvadóbiztosíték-doboz.

3.
Hűtőfolyadék-tartály.

4.
Fékfolyadék- és tengelykapcsoló-
folyadék tartály.
5.
Légszűrő.

6.
Olajszintmérő pálca.
2,2 L 100 motor

7.
Motorolaj-betöltő nyílás.
2,2 L 100 motor

8.
Kormányszervo-folyadék tartály. Az akkumulátor csatlakozói:
+ Pozitív pólus.
- Negatív pólus (testpont).

MOTORTÉR

139
7
ELLENŐRZÉSEK
Folyadékszintek

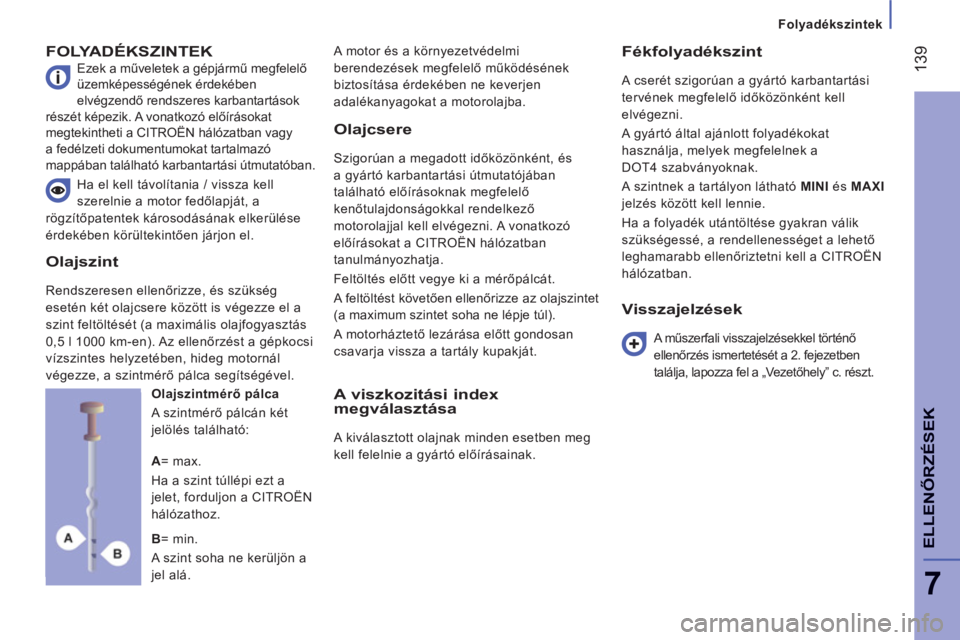

FOLYADÉKSZINTEK
Ezek a műveletek a gépjármű megfelelő
üzemképességének érdekében
elvégzendő rendszeres karbantartások
részét képezik. A vonatkozó előírásokat
megtekintheti a CITROËN hálózatban vagy
a fedélzeti dokumentumokat tartalmazó
mappában található karbantartási útmutatóban. A motor és a környezetvédelmi
berendezések megfelelő működésének
biztosítása érdekében ne keverjen
adalékanyagokat a motorolajba.
Fékfolyadékszint

A cserét szigorúan a gyártó karbantartási
tervének megfelelő időközönként kell
elvégezni.
A gyártó által ajánlott folyadékokat
használja, melyek megfelelnek a
DOT4 szabványoknak.
A szintnek a tartályon látható MINI
és MAXI
jelzés között kell lennie.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a lehető
leghamarabb ellenőriztetni kell a CITROËN
hálózatban.
Ha el kell távolítania / vissza kell
szerelnie a motor fedőlapját, a
rögzítőpatentek károsodásának elkerülése
érdekében körültekintően járjon el.

Olajszintmérő pálca
A szintmérő pálcán két
jelölés található:

Olajcsere

Szigorúan a megadott időközönként, és
a gyártó karbantartási útmutatójában
található előírásoknak megfelelő
kenőtulajdonságokkal rendelkező
motorolajjal kell elvégezni. A vonatkozó
előírásokat a CITROËN hálózatban
tanulmányozhatja.
Feltöltés előtt vegye ki a mérőpálcát.
A feltöltést követően ellenőrizze az olajszintet
(a maximum szintet soha ne lépje túl).
A motorháztető lezárása előtt gondosan
csavarja vissza a tartály kupakját.


A viszkozitási index megválasztása

A kiválasztott olajnak minden esetben meg
kell felelnie a gyártó előírásainak.
Visszajelzések

A műszerfali visszajelzésekkel történő
ellenőrzés ismertetését a 2. fejezetben
találja, lapozza fel a „Vezetőhely” c. részt.

A
= max.
Ha a szint túllépi ezt a
jelet, forduljon a CITROËN
hálózathoz.

B
= min.
A szint soha ne kerüljön a
jel alá.
Olajszint
Rendszeresen ellenőrizze, és szükség
esetén két olajcsere között is végezze el a
szint feltöltését (a maximális olajfogyasztás
0,5 l 1000 km-en). Az ellenőrzést a gépkocsi
vízszintes helyzetében, hideg motornál
végezze, a szintmérő pálca segítségével.

14
0


Folyadékszintek

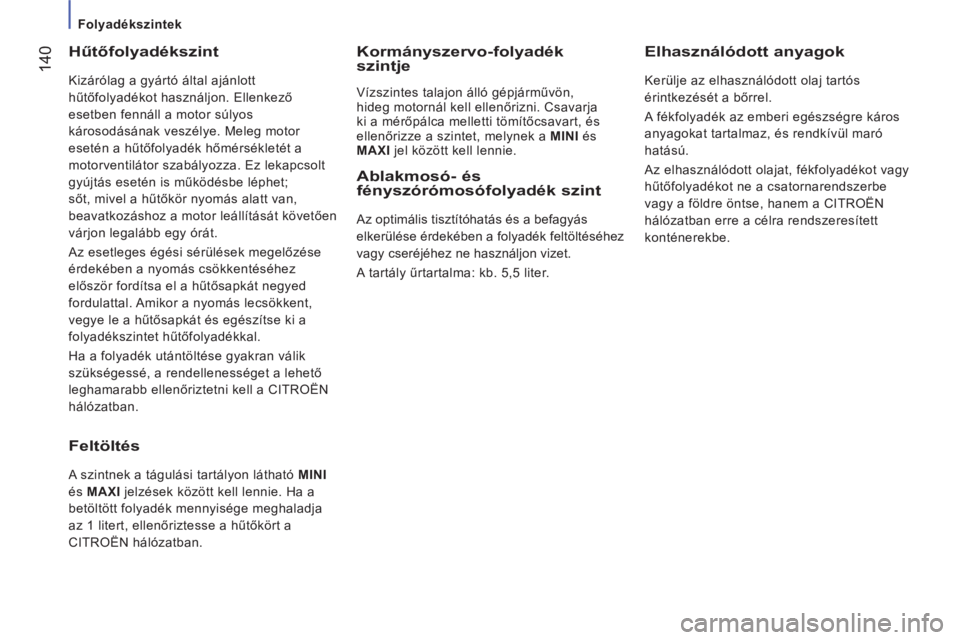

Hűtőfolyadékszint

Kizárólag a gyártó által ajánlott
hűtőfolyadékot használjon. Ellenkező
esetben fennáll a motor súlyos
károsodásának veszélye. Meleg motor
esetén a hűtőfolyadék hőmérsékletét a
motorventilátor szabályozza. Ez lekapcsolt
gyújtás esetén is működésbe léphet;
sőt, mivel a hűtőkör nyomás alatt van,
beavatkozáshoz a motor leállítását követően
várjon legalább egy órát.
Az esetleges égési sérülések megelőzése
érdekében a nyomás csökkentéséhez
először fordítsa el a hűtősapkát negyed
fordulattal. Amikor a nyomás lecsökkent,
vegye le a hűtősapkát és egészítse ki a
folyadékszintet hűtőfolyadékkal.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a lehető
leghamarabb ellenőriztetni kell a CITROËN
hálózatban.
Kormányszervo-folyadék
szintje
Vízszintes talajon álló gépjárművön,
hideg motornál kell ellenőrizni. Csavarja
ki a mérőpálca melletti tömítőcsavart, és
ellenőrizze a szintet, melynek a MINI
és
MAXI
jel között kell lennie.


Elhasználódott anyagok

Kerülje az elhasználódott olaj tartós
érintkezését a bőrrel.
A fékfolyadék az emberi egészségre káros
anyagokat tartalmaz, és rendkívül maró
hatású.
Az elhasználódott olajat, fékfolyadékot vagy
hűtőfolyadékot ne a csatornarendszerbe
vagy a földre öntse, hanem a CITROËN
hálózatban erre a célra rendszeresített
konténerekbe.


Feltöltés

A szintnek a tágulási tartályon látható MINI
és MAXI
jelzések között kell lennie. Ha a
betöltött folyadék mennyisége meghaladja
az 1 litert, ellenőriztesse a hűtőkört a
CITROËN hálózatban.
Ablakmosó- ésfényszórómosófolyadék szint

Az optimális tisztítóhatás és a befagyás
elkerülése érdekében a folyadék feltöltéséhez
vagy cseréjéhez ne használjon vizet.
A tartály űrtartalma: kb. 5,5 liter.

14
1
7
ELLENŐRZÉSEK



Ellenőrzések
ELLENŐRZÉSEK
Légszűrő és utastéri szűrő

A beszennyeződött utastéri szűrő miatt
csökkenhet a légkondicionáló rendszer
teljesítménye és kellemetlen szagok
keletkezhetnek. A fenti elemek cseréjének
időszakiságára vonatkozó információkat a
karbantartási útmutatóban találja.
Ha a környezeti viszonyok (poros levegő, stb.)
és a használati körülmények (városi
forgalom, stb.) indokolják, gyakrabban
hajtsa végre a cserét. 7. fejezet, „Motortér”
c. rész.
Mechanikus sebességváltó

A szintet a gyártó karbantartási
ütemtervének megfelelően ellenőriztesse.
A legfontosabb folyadékszintek és
bizonyos alkatrészek - a gyártó
karbantartási terve szerinti - ellenőrzésének
elvégzéséhez tanulmányozza a gépjárműve
motortípusára vonatkozó oldalakat a
szervizfüzetben.
Kizárólag a CITROËN által ajánlott, vagy
azokkal azonos minőségi mutatókkal és
műszaki jellemzőkkel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális működésének
érdekében a CITROËN válogatott, speciális
termékek használatát javasolja.
Az elektromos berendezések károsodásának
elkerülése érdekében a motortér tisztításához
tilos magas nyomású vízsugarat használni.
Túl hosszú parkolófékkar-út vagy a rendszer
hatékonyságának csökkenése esetén a
két időszakos vizsgálat között is el kell
végeztetni a beállítást.
Ellenőriztesse a rendszert a CITROËN
hálózatban. A gázolajszűrőbe került víz eltávolítása

Ha ez a visszajelzés kigyullad,
tisztítsa meg a szűrőt, egyébként
rendszeresen, az olajcserék
alkalmával végezze el ezt a műveletet.

A víz eltávolításához csavarja ki az
ürítőcsavart vagy a szűrő alján található
vízérzékelő szondát. Várja meg, amíg az
összes víz elfolyik. Csavarja vissza az
ürítőcsavart vagy a vízérzékelő szondát.
A HDI-motoroknál a művelet fejlettebb
technológiát igényel. A beavatkozás olyan
különleges szakértelmet igényel, amelyet a
CITROËN hálózat képes szavatolni.
Akkumulátor

A téli időszak közeledtével ellenőriztesse az
akkumulátort a CITROËN hálózatban.


Fékbetétek

A fékek kopása függ a vezetési stílustól,
különösen városi forgalomban, rövid
távolságok megtételekor. Szükségessé
válhat a fékek állapotának ellenőrzése még
a gépkocsi időszakos vizsgálatai között is.
Hacsak nem a fékkörben keletkezett
szivárgás, a fékfolyadék szintjének
csökkenése a fékbetétek kopására
figyelmeztet.


A féktárcsák és fékdobok állapota

A féktárcsák és fékdobok kopásának
ellenőrzésével kapcsolatos valamennyi
információért forduljon a CITROËN
hálózathoz.
Olajszűrő

Cseréjét rendszeresen végezze el a
karbantartási tervnek megfelelően.






A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és speciális
tulajdonságokkal rendelkező, 12 voltos ólomtartalmú
akkumulátor található, amelynek cseréjét vagy
kikötését kizárólag a CITROËN hálózatban vagy
egy szakszervizben szabad elvégeztetni.

142


Ellenőrzések







Részecskeszűrő (dízel)

A katalizátor kiegészítéseként a
részecskeszűrő nagymértékben hozzájárul
a levegő minőségének megőrzéséhez
azáltal, hogy megköti a nem tökéletesen
elégett anyagokat. Így nem távozhat fekete
kipufogógáz a rendszerből.
A kipufogóban elhelyezett szűrő
összegyűjti a széntartalmú részecskéket.
A motor vezérlő és ellenőrző elektronikája
automatikusan gondoskodik e
részecskék rendszeres időközönként
történő elégetéséről (a részecskeszűrő
regenerálása).
A regenerálási folyamat beindítása az
összegyűlt részecskék mennyiségétől és a
gépjármű használati körülményeitől függ.
A folyamat közben bizonyos jelenségek
észlelhetők – az alapjárat emelkedése,
a motorventilátor-egység bekapcsolása,
fokozott füstképződés és a hőmérséklet
megemelkedése a kipufogóban – , de
ezek sem a gépjármű működésére, sem a
környezetre nincsenek hatással. Ha a gépkocsit hosszú ideig járatta alacsony
sebességgel vagy alapjáraton, előfordulhat,
hogy gyorsításkor gőz távozik a kipufogóból.
Ez semmiféle káros hatással nincs a
gépkocsi működésére vagy a környezetre.
A kipufogóban uralkodó magas hőmérséklet
miatt, mely a részecskeszűrő normál
működéséből fakad, a tűzveszély elkerülése
érdekében ne parkoljon gyúlékony anyagot
tartalmazó felületen (füvön, avaron, fenyőt
ű
borította talajon stb.).
A részecskeszűrő telítődése/regenerálása

Működési rendellenesség
Ha a vészjelzés továbbra is fennáll, ne hagyja
fi gyelmen kívül a fi gyelmeztetést, ami azt
jelzi, hogy a kipufogórendszer/részecskeszűrő
együttesében valahol hiba lépett fel.
Ellenőriztesse a rendszert a CITROËN
hálózatban.
Eltömődés veszélye esetén
a műszercsoport kijelzőjén
megjelenő üzenet kíséretében
kigyullad ez a visszajelzés.
A vészjelzés akkor jelenik meg, ha a
részecskeszűrő kezd telítődni (különösen
hosszúra nyúlt városi vezetés: alacsony
sebesség, forgalmi dugók stb. esetén).
A s zűrő regenerálásához – amint a forgalmi
körülmények és a közlekedési szabályok
lehetővé teszik – haladjon legalább 60 km/h-
s sebességgel, 2000 ford./perc-nél nagyobb
motorfordulatszámmal kb. 15 percen
keresztül (amíg ki nem alszik a visszajelzés
és/vagy el nem tűnik a figyelmeztető
üzenet).
A s zűrő teljes regenerálódása előtt
lehetőleg ne állítsa le a motort, mert a
többszöri megszakítás a motorolaj idő előtti
elhasználódásához vezethet. A regenerálás
álló gépjárműnél történő befejezése nem
tanácsos.
