263Praktiske opplysninger











Skifte en pære


Lyktene er utstyrt med glass av
polykarbonat, dekket med en
beskyttende lakk :


)
de skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense- eller
oppløsningsmiddel,


)
bruk en svamp og såpevann, eller
et produkt med nøytral pH

)
ved bruk av høytrykksvask på
gjenstridig smuss, rett ikke strålen
for lenge mot lykter, lys og deres
omgivelsene for å unngå å skade
lakken eller pakningene. Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i
noen minutter (risiko for alvorlige
forbrenninger).


)
Berør ikke pæren med fingrene:
bruk en klut som ikke loer.
Det kreves at det bare brukes pærer av
typen antiultrafiolett (UV) slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.



Risiko for livsfarlig
elektrisk støt
Xenon-pærer (D1S-35W) skal skiftes ut
hos CITROËN-forhandlernett eller hos
et kvalifisert verksted.

Med pærer med stoppere av
typen H1, H7... påse at de settes riktig
på plass for å kunne garantere den
beste lyskvaliteten.

Modell med xenon-pærer og
svingbare lykter


1.
Nærlys/fjernlys svingbare (D1S-35W).


2.
Blinklys (PY21W ravgul).


3.
Kjørelys (P21/5W XL).


4.
Parklys (dioder).


5.
Tå ke l y k t e r (H11- 5 5 W ).











Modell med halogenpærer



1.
Blinklys (H21 hvit).


2.
Nærlys (H7-55W).


3.
Fjernlys (H1-55W).


4.
Kjørelys/parklys (P 21/

5W XL).


5.
Parklys (dioder).


6.
Tå ke l ys (H11- 5 5 W ).





Tilgang til pærene

I henhold til motoren og bare på venstre side,
skal du på forhånd utføre følgende operasjoner
for å få tilgang til beskyttelsesdekslene til
pærene.


)
Fjern vindskjermen ved å hekte den av
nederst.

)
Hekt av betjeningskabelen for åpning av
panseret ved de to festene.

)
Flytt kabelen bakover.
Etter utskifting av vedkommende pære, glem
ikke å sette alt på plass (kabel og vindskjerm).


Frontlyk ter

265Praktiske opplysninger










Skifte av nærlys (bare på
modeller med halogenlykter)


)
Ta av beskyttelsesdekslet ved å trekke i
tungestykket.

)
Koble kontakten fra pæren.

)
Trekk fjærene tilside for å frigjøre pæren.

)
Ta ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.

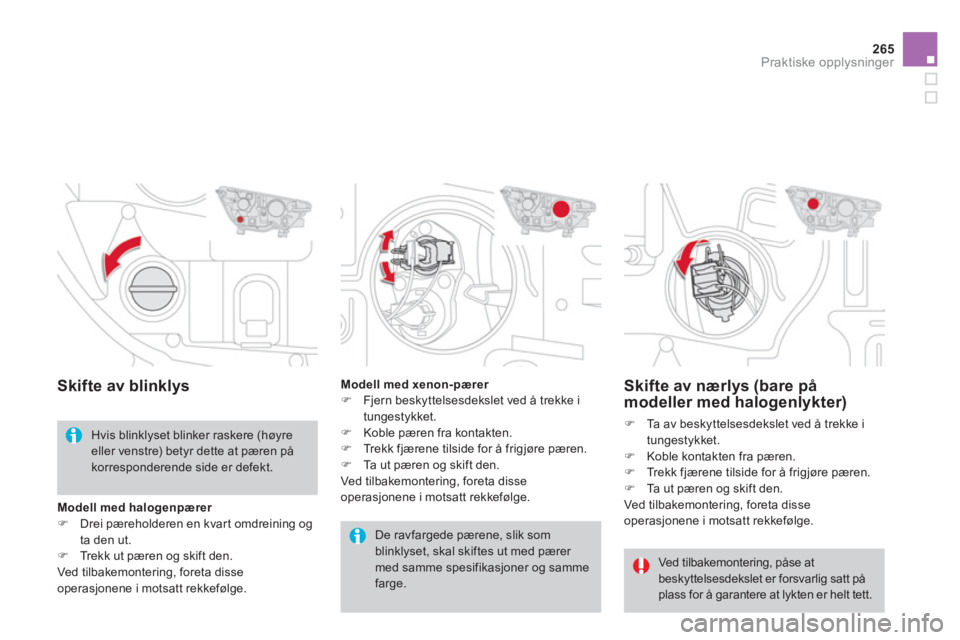

Skifte av blinklys

Ved tilbakemontering, påse at
beskyttelsesdekslet er forsvarlig satt på
plass for å garantere at lykten er helt tett.
De ravfargede pærene, slik som
blinklyset, skal skiftes ut med pærer
med samme spesifikasjoner og samme
farge. Hvis blinklyset blinker raskere (høyre
eller venstre) betyr dette at pæren på
korresponderende side er defekt.
Modell med xenon

-

pærer



)
Fjern beskyttelsesdekslet ved å trekke i
tungestykket.

)
Koble pæren fra kontakten.

)
Trekk fjærene tilside for å frigjøre pæren.

)
Ta ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.

Modell med
halogenp

ærer



)
Drei pæreholderen en kvart omdreining og
ta den ut.

)
Trekk ut pæren og skift den.
Ved tilbakemontering, foreta disse
operasjonene i motsatt rekkefølge.

Skifte av kjørelys



)
Fjern dekselet ved å trekke i tungestykket.

)
Koble fra kontakten til pæren.

)
Drei pæreholderen en kvart omdreining
rundt og fjern den.

)
Fjern pæren og skift den ut.
Ved tilbakemontering foretas
arbeidsoperasjonene i motsatt rekkefølge.



Skifte av fjernlys (bare på
modeller med halogen pærer)


)
Fjern beskyttelsesdekslet ved å trekke i
endestykket.

)
Koble fra kontakten til lyset.

)
Klem sammen fjærene for å frigjøre pæren.

)
Trekk i pæren og skift den.
Ved montering, foreta disse operasjonene i
motsatt rekkefølge.











Skifte av sideblinklys og
integrerte blinklys


)
Før en skrutrekker inn ved midten av
sideblinklyset, mellom blinklyset og
speilsokkelen.

)
Vipp på skrutrekkeren for å få ut
sideblinklyset og fjern det.

)
Koble fra kontakten til sideblinklyset.
Ved tilbakemontering foretas operasjonene i
motsatt rekkefølge.
Disse pærene finner du hos din CITROËN-
forhandler eller hos et kvalifisert verksted.

267Praktiske opplysninger







Utskifting av sidespotene

For å skifte ut disse lysdiodene, kontakt
CITROËN-forhandlernett eller et kvalifisert
verksted.



Utskifting av lysskinner/parklys

For å skifte ut disse lysdiodene, kontakt
CITROËN-forhandlernett eller et kvalifisert
verksted.








Skifte av tåkelykter



)
Sett en flat skrutrekker inn i hullet til
pyntelisten.

)
Vipp skrutrekkeren og hekt listen fra
støtfangeren (sensoren for hjelp til
parkering sitter fast på pyntelisten).

)
Fjern de to festeskruene til modulen og ta
den ut av sitt leie.

)
Koble fra kontakten til pæreholderen.

)
Drei pæreholderen en kvart omdreining og
fjern den.

)
Trekk ut pæren og skift den.
Ved tilbakemontering skal disse
arbeidsoperasjonene utføres i omvendt
rekkefølge.
For skifte av disse pærene, kan du kan ta
kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted.

1.
Bremselys/parklys (P21/5W).


2.
Parklys (dioder).


3.
Blinklys (PY21W ravfarget).


4.
Ryggelys (P21W).


5.
Tåkelys (P21W).






























Baklys

Pærer med ravfarge, slik som
blinklysene, skal skiftes ut med pærer
med identiske farger og spesifikasjoner.
Lyktene som sitter på bakluken, unntatt
lysskinnene, lyser ikke. Disse har bare
en rent estetisk rolle.

Skifte pærer bremselys, ryggelys og blinklys.

Disse tre pærene skiftes fra utsiden av bagasjerommet:


)
åpne bagasjerommet,

)
fjern gitteret på korresponderende
sidebekledning,

)
løsne de to sekskantede mutteren med en
pipenøkkel 10, avslutt med å skru dem løs
for hånd,

)
hekt av kontakten til lykten,

)
ta lykten forsiktig ut ved å trekke den
utover,
)
ta ut pakningen av skumgummi,

)
koble fra de to sekundære kontaktene,

)
skyv tilside de to tungestykkene og fjern
pæreholderen,

)
drei pæren en kvart omdreining og skift den.
Ved tilbakemontering, gå frem i omvendt
rekkefølge.
Påse at lykten føres rett inn i sporene.
Trekk til, uten å bruke makt, slik at lykten blir
vanntett uten at den forringes.

269Praktiske opplysninger


Utskifting av lysskinner/parklys






Utskifting av skiltlys (W5W)

Skifte av høytsittende bremselys
(dioder)
Ved utskifting av denne typen diodelys, ta
kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted.
For å skifte ut disse lysdiodene, kontakt
CITROËN-forhandlernett eller et kvalifisert
verksted. For å lette demonteringen, utfør denne
prosedyren med halvåpen bakluke.


)
Før en smal skrutrekker inn i ett av de
utvendige innsnittene i plastdekslet.

)
Skyv utover.

)
Fjern plastdekslet.

)
Skift den defekte pæren.
For tilbakesetting, trykk på plastdekslet for å
hekte det fast.

Skifte en sikring

Tangen er festet på baksiden av dekslet til
sikringsboksen i dashbordet.
Slik får du tilgang til den:


)
hekt av av dekslet ved å trekke øvre høyre
kant, deretter venstre,

)
frigjør dekslet helt og snu det,


Tilgang til verktøy


)
trekk ut holderen på baksiden hvor tangen
er festet.








Skifte av tåkelyspærer

Disse pærene skiftes ut fra utsiden av
støtfangeren bak:


)
før hånden inn under støtfangeren,

)
drei pæreholderen en kvart omdreining og
ta den ut,

)
drei pæren en kvart omdreining og skift
den ut.
Ved montering, foreta disse operasjonene i
motsatt rekkefølge.
Sørg for å ikke berøre eksospotten;
risiko for forbrenninger hvis du skifter
pæren innen noen minutter etter at
tenningen er slått av.
