2014 CITROEN C5 InstruktionsbÖcker (in Swedish)

XI
183
PRAKTISK INFORMATION

Byte av halvljuslampa


)
Ta bort skyddskåpan B
.

)
Koppla ur kontakstycket genom
att trycka med tummen och pek-
fi ngret.

)
Frigör lampan från sina bägge
metallhållare.

)
Ta ur lampan.

)
Byt lampan genom att trycka en
aning i axiell riktning.

)
Återanslut kontaktstycket (skjut
in den helt).

)
Sätt tillbaka skyddskåpan B
.

Byte av lampa i adaptiva
strålkastare


)
Ta bort skyddskåpan C
.

)
Koppla ur kontakstycket genom
att trycka med tummen och pek-
fi ngret.

)
Frigör lampan från sina bägge
metallhållare.

)
Ta ur lampan.

)
Byt lampan genom att trycka en
aning i axiell riktning.

)
Återanslut kontaktstycket (skjut
in det helt).

)
Sätt tillbaka skyddskåpan C
.

XI
184
PRAKTISK INFORMATION

Byte av lampa i dimstrålkastare


)
Ta bort fästskruven från kåpan A

med hjälp av en torx-nyckel.
Vinkla och ta sedan bort denna.

)
Ta bort fästskruven från lyktan B

med hjälp av en torx-nyckel och
dra i lampinsatsen för att ta ut
den från stötfångaren.

)
Koppla ur kontaktstycket D
.
)
Ta bort lampan genom att vrida
1/4 varv.

)
Byt lampan.

)
Anslut kontaktstycke D
.

)
Sätt tillbaka lampinsatsen i stöt-
fångaren.

)
Skruva fast lampinsatsen.

)
Sätt kåpan på plats med hjälp
av styrningarna och skruva fast
den.

Lampor:
H8
Byte av blinkerslampa


)
Ta bort fästskruven från kåpan A

med hjälp av en torx-nyckel.
Vinkla och ta sedan bort denna.

)
Ta bort fästskruven från lyktan B

med hjälp av en torx-nyckel och
dra i lampinsatsen för att ta ut
den från stötfångaren.

)
Snäpp loss lampan C
genom att
trycka på spärrarna 1
och 2
.

)
Koppla ur kontaktstycket (dra
och tryck på den grå tungan med
hjälp av en platt skruvmejsel).

)
Byt lampan.

)
Anslut kontaktstycket (tryck in
den grå tungan ordentligt).

)
Sätt tillbaka lampinsatsen i stöt-
fångaren.

)
Skruva fast lampinsatsen.

)
Sätt kåpan på plats med hjälp
av styrningarna och skruva fast
den.

Lampor:
HP24W

XI
185
PRAKTISK INFORMATION
Sidoblinkersen är förseglad.
Om det blir fel på lampan ska hela
sidoblinkersen bytas ut.
Vänd dig till en CITROËN-verkstad
eller en annan kvalifi cerad verkstad.

Byte av sidoblinkers

























Bakljus (sedan)

Märk ut den trasiga lampan.


1.
Bromsljus och positionsljus:

P 21 W / 5 W

2.
Positionsljus:
R 5 W

3.
Backljus:
H 21 W

4.
Dimljus:
H 21 W

5.
Blinkersljus:
PY 21 W

)
Öppna bakluckan.

)
Ta bort de 3 klamrarna som hål-
ler klädseln på plats med hjälp
av en platt skruvmejsel.

)
Frigör delvis klädseln F
.

)
Koppla ur kontaktstycke G
.
Byte av lampor på bakluckan

)
Snäpp loss lamphållaren H
.

)
Byt lampan.

)
Återmontera lamphållaren H
.

)

Kontrollera att lamphållaren H
sitter
ordentligt fast av de båda clipsen 6
.


)
Anslut kontaktstycket G
.

)
Återmontera och sätt fast kläd-
seln F
med sina klamrar.




Kontrollera att elkablarna inte
kläms vid återmonteringen.

XI
186
PRAKTISK INFORMATION

Byte av lampor på skärmen


)
Lossa luckan i bagageutrymmets
sidoklädsel A
. Dra den inåt i ba-
gageutrymmet och sedan uppåt,
för att lossa den.
)
Koppla ur kontaktstycket B
.

)
Skruva loss de 2 infästningarna C
.

)
Frigör ljuset från sin plats.
)
Snäpp loss lamphållaren D
.

)
Byt lampan.

)
Återmontera lamphållaren D
.

)
Sätt ljuset på sin plats.

)
Skruva fast de 2 infästningarna C
.

)
Anslut kontaktstycket B
.

)
Återmontera klädseln A
.
Du kan använda veven för reserv-
hjulet för att skruva loss eller skruva
fast fästena C
.

XI
187
PRAKTISK INFORMATION

Byte av lampor på bakluckan


)
Öppna bakluckan

)
Ta bort plastlocket F
med hjälp
av en platt skruvmejsel.

)
Koppla ur kontaktstycket G
.

)
Skruva upp fästmuttern H
.

)
Lossa lyktan från sin plats.



























Bakljus (Tourer)

Märk ut den felaktiga lampan.


1.
Bromsljus och positionsljus:

P 21 W / 5 W

2.
Positionsljus:
R 5 W

3.
Backljus:
H 21 W

4.
Dimljus:
H 21 W

5.
Blinkersljus:
PY 21 W
)
Snäpp loss lamphållaren J
.

)
Byt lampan.

)
Återmontera lamphållaren J
och
kontrollera att den snäpps fast
ordentligt.

)
Sätt tillbaka lyktan på sin plats.

)
Skruva fast fästmuttern H
.

)
Anslut kontaktstycket G
.

)
Sätt tillbaka och snäpp fast plast-
locket F
.
Du kan använda reservhjulets vev
för att skruva loss eller skruva fast
fästmuttern H
.

XI
188
PRAKTISK INFORMATION

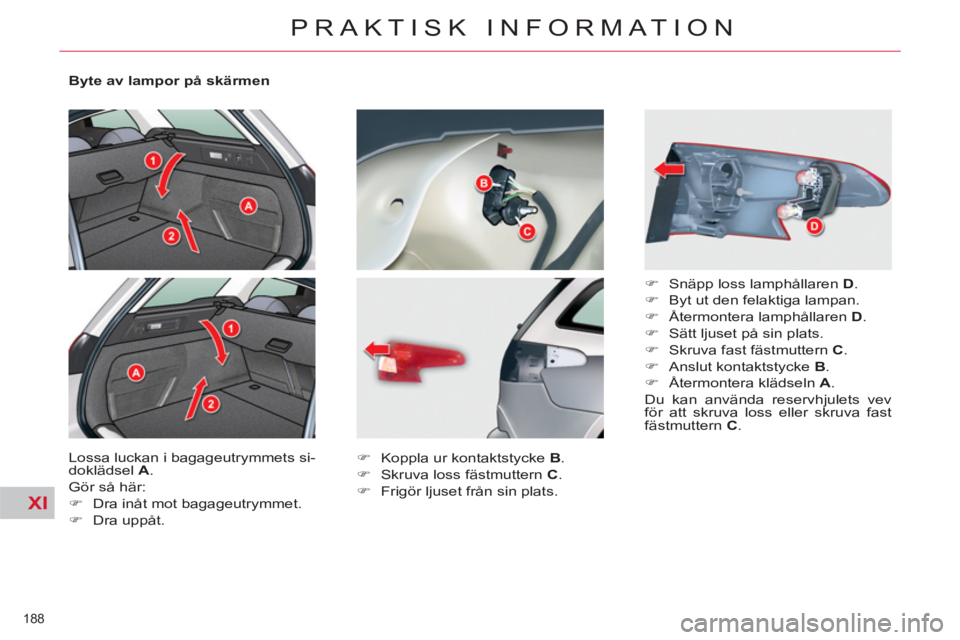

Byte av lampor på skärmen
Lossa luckan i bagageutrymmets si-
doklädsel A
.
Gör så här:


)
Dra inåt mot bagageutrymmet.

)
Dra uppåt.
)
Koppla ur kontaktstycke B
.

)
Skruva loss fästmuttern C
.

)
Frigör ljuset från sin plats.
)
Snäpp loss lamphållaren D
.

)
Byt ut den felaktiga lampan.

)
Återmontera lamphållaren D
.

)
Sätt ljuset på sin plats.

)
Skruva fast fästmuttern C
.

)
Anslut kontaktstycke B
.

)
Återmontera klädseln A
.
Du kan använda reservhjulets vev
för att skruva loss eller skruva fast
fästmuttern C
.

XI
189
PRAKTISK INFORMATION







Byte av skyltbelysning (W5W)


)
Stick in en liten skruvmejsel i ett
av de yttre hålen i den genom-
skinliga plastkåpan.

)
Tryck utåt för att snäppa loss den.

Byte av det tredje bromsljuset
(dioder)
Kontakta en CITROËN-verkstad el-
ler en annan kvalifi cerad verkstad
för att byta denna typ av ljus med
dioder.

)
Ta bort plastkåpan.

)
Byt ut den felaktiga lampan.

XI
190
PRAKTISK INFORMATION












Byte av lampor i kupén


Taklampor


)
Snäpp loss taklampans kåpa, för
att komma åt lampan.

Lampa:
W5W

Läslampor bak (Tourer)


)
Snäpp loss läslampans kåpa, för
att komma åt lampan.

Lampa:
W5W
Läslampa


)
Snäpp loss kåpan.

)
Snäpp loss skiljeväggen till be-
rörd läslampa, om så behövs.

Bagagerumsbelysning


)
Snäpp loss kåpan och använd
en W5W-lampa.


Belysning i dörröppningen


)
Snäpp loss kåpan och använd
en W5W-lampa.

Golvbelysning


)
Snäpp loss kåpan och använd
en W5W-lampa.


Handskfack


)
Snäpp loss kåpan och använd
en W5W-lampa.
