2014 CITROEN C4 SPACETOURER Lietošanas Instrukcija (in Latvian)

263
7
Praktiskā informācija


1. Her metizācija


Labošanas procedūra


Nemēģiniet izņemt no riepas tajā iedūrušos svešķermeni.
)
Pilnībā atritiniet balto cauruli G
.)
Atskrūvējiet baltās caurules korķīti.)
Pievienojiet balto caurulīti pieremontējamās riepas ventiļa.

)Izslēdziet aizdedzi.
)Pagrieziet slēdzi A
pozīcijā "Labošana". )Pārbaudiet, lai slēdzis Batrastospozīcijā "O".
)
Pievienojiet kompresora elektronisko
kontaktdakšu automašīnas 12V
kontaktligzdā. )
Iedarbiniet automašīnu un darbiniet
dzinēju.

Uzmanību, šķidrums (piemēram, etilēna-glikols, kalofonijs, etana diols) ir kaitīgs norīšanas gadījumā un ir kodīgs acīm. Uzglabājiet to bērniem nepieejamāvietā.


Pirms neesat pievienoju

264
Praktiskā informācija
)Iedarbiniet kompresoru, ieslēdzot slēdzi Bpozīcijā "I"
, līdz spiediens riepās sasniedz2,0 bārus.
Hermetizācijas produkts zem spiediena ir iepildīts riepā. Neatvienojiet vārsta cauruli
šīs darbības laikā (iespējams notraipīties).


Ja apmēram 5 minūšu laikā jumsneizdodas sasniegt šādu spiedienu, tas nozīmē, ka riepa vairs nav saremontējama . Par automašīnas evakuāciju sazinieties ar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.


)
Noņemiet komplektu un atskrūvējiet baltocauruli.
Uzmanieties, lai nesasmērētu savu
automašīnu ar šķidruma paliekām.
Novietojiet komplektu ērti sasniedzamā
vietā. ) Nekavējoties uzsāciet braukšanu,
nobrauciet apmēram 5 km nelielā ātrumā(no 20 līdz 60 km/h), lai bojājums varētuaizlīmēties. )
Apstādiniet automašīnu un pārbaudiet
remontēto vietu un ar komplekta palīdzību
pārbaudiet spiedienu riepā.




Riepas spiediena detektors

Pēc riepas remonta signāllampiņaturpina degt līdz brīdim, līdz tiek atjaunota sistēmas darbība.
Lai iegūtu vairāk informācijas, skatītsadaļu "Riepu spiediena detektors".

265
7
Praktiskā informācija


2. Piepumpēšana
)Pagrieziet slēdzi A
pozīcijā
"Piepumpēšana". )Pilnībā atritiniet melno cauruli H.)Pievienojiet melno caurulīti
uzreiz pie remontētās riepas ventiļa.
)
Vēlreiz ieslēdziet kompresora elektroniskokontaktdakšu automašīnas 12 Vkontaktligzdā.)
Vēlreiz iedarbiniet automa

266
Praktiskā informācija
)Ievietojiet melno cauruli.)Atbrīvojiet baltās caurules izliekto pamatni. )Novietojiet kompresoru ver tikālā stāvoklī.)Izskrūvējiet patronu no apakšas.

Uzmanieties no šķidrumaizšļakstīšanās. Šī produkta derīguma termiņš norādītszem patronas. Patrona ar šķidrumu ir lietojama vienreiz; arī iesākta, tā jānomaina.Pēc izlietošanas neizmetiet patronuārā, bet nododiet to CITROËN pārstāvniecīb
— vai citā iestād, kasspecializējas to savākšanā.Neaizmirstiet iegād
—ties jaunu patronu,kas pieejama CITROËN pārstāvniecībāvai kvalificētā remontdarbnīcā.

267
7
Praktiskā informācija


Spiediena pārbaude/
periodiska piepumpēšana


Jūs varat izmantot arī kompresoru, bez produkta iepildīšanas, lai :


- periodiski pārbaudītu jūsu automašīnasriepu spiedienu vai tās piepumpētu ;

- piepumpētu citus piederumus (bumbas,
velosipēdu riepas).
)Pagrieziet slēdzi A
pozīcijā
"Piepumpēšana".
)Pilnībā atritiniet melno cauruli H.)Savienojiet melno cauruli ar riteņa vai piederuma ventili.
Ja nepieciešams, izmantojiet komplektā
iekļautos uzgaļus.
)
Pieslēdziet kompresora elektroniskokontaktu automašīnas 12 V kontaktligzdai. )
Iedarbiniet automašīnu un ļaujiet dzinējamdarboties.)
Papildiniet spiedienu ar kompresora
palīdzību (lai piepumpētu - slēdzis Bpozīcijā "I"
; lai izpumpētu - slēdzis Bpozīcijā "O"
un nospiežot pogu C ) atbilstoši
norādījumiem par riepu vai piederumu
gaisa spiedienu. )
Izņemiet komplektu un novietojiet to
atpakaļ vietā.


Gadījumā, ja vienā vai vairākās riepāstiek mainīts spiediens, tad spiediena riepās uzstādījums ir jāatjauno (skatīt rubriku "Riepu spiediena detektors").

268
Praktiskā informācija

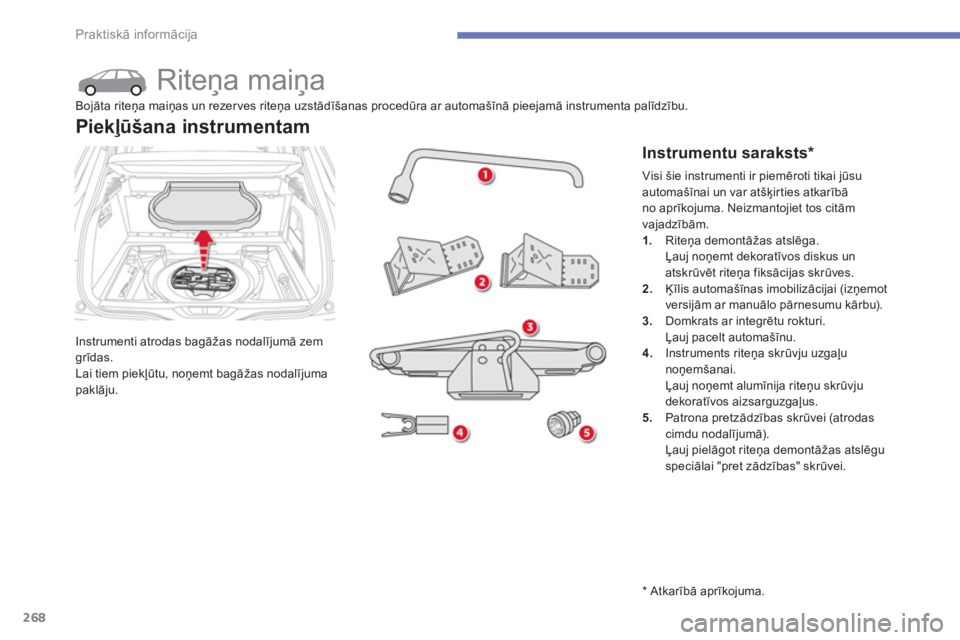

Riteņa maiņa
Instrumenti atrodas bagāžas nodalījumā zem grīdas.
Lai tiem piekļūtu, noņemt bagāžas nodalījuma paklāju.
Piekļūšana instrumentam


Instrumentu saraksts *
Bojāta riteņa maiņas un rezerves riteņa uzstādīšanas procedūra ar automašīnā pieejamā instrumenta palīdzību.

*

Atkarībā aprīkojuma.
Visi šie instrumenti ir piemēroti tikai
jūsu
automašīnai un var atšķirties atkarībā
no aprīkojuma. Neizmantojiet tos citām
vajadzībām.
1.
Riteņa demontāžas atslēga.
Ļauj noņemt dekoratīvos diskus unatskrūvēt riteņa fiksācijas skrūves.2.Ķīlis automašīnas imobilizācijai (izņemot
versijām ar manuālo pārnesumu kārbu).3.Domkrats ar integrētu rokturi.
Ļauj pacelt automašīnu.4.
Instruments riteņa skrūvju uzgaļu noņemšanai.
Ļauj noņemt alumīnija riteņu skrūvju
dekoratīvos aizsarguzgaļus.
5. Patrona pretzādzības skrūvei (atrodas cimdu nodalījumā).
Ļauj pielāgot riteņa demontāžas atslēgu speciālai "pret zādzības" skrūvei.

269
7
Praktiskā informācija


Riteņa izņemšana
)Atskrūvējiet zaļo skrūvi centrā.)Paceliet rezerves riteni uz savu pusi no aizmugures. )Izņemiet riteni no bagāžas nodalījuma.



Tā kā rezerves ritenis ir šaurāks par automašīnas riteņiem, tad saduršanasgadījumā bojātais ritenis jāievietobagāžas nodalījumā.
Rezerves ritenis atrodas ba
gāžas nodalījumā
zem grīdas.
Lai piekļūtu rezerves ritenim, skatiet sadaļu
"Piek
ļūšana instrumentam".












Piekļūšana rezerves ritenim
Rezerves riteņa novietošanaatpakaļ
)
Ievietojiet riteni atpakaļ tam paredzētajā
vietā. ) Par dažiem apgriezieniem atskrūvējiet skrūvi centrā, tad ievietojiet to atpakaļriteņa centrā.)
Lai kārtīgi riteni nostiprinātu, aizgriezietcentrā esošo skrūvi līdz galam, līdz atskanklikšķis.
)
Ievietojiet ritenim pa vidu atbalsta kasti.

270
Praktiskā informācija
*
Atkarībā no aprīkojuma versijas. Instrumentu
komplekts tiek pārdots kopā ar rezerves riteni.











Riteņa maiņa Bojāta riteņa maiņas un rezerves riteņa uzstādīšanas procedūra ar automašīnā pieejamā instrumenta palīdzību.
Daļa instrumentu piee
jami bagāžas nodalījumā.
Imobilizējošie ķīļi 2
, kā arī atslēgas 6
rokturisir ievietoti zem bagāžas nodalījuma sliekšņa apšuvuma labajā pusē.
Riteņa demontāžas atslēga 1
un vilkšanas riņķis 7ir ievietoti zem bagāžas nodalījumasliekšņa apšuvuma kreisajā pusē.
Pārējie instrumenti, domkrats 3un alumīnija riteņa skrūves aizsarguzgaļa demontāžas
instruments 4 ir ievietoti kārbā, kas nostiprinātapie rezerves riteņa. Šis komplekts ir nostiprināts
zem automašīnas ar vinčas palīdzību. (Skatīt
sadaļu "Piekļūšana rezerves ritenim").
Piekļūšana instrumentiem *
2.Ķīļi automašīnas imobilizācijai (izņemot
versijas ar manuālo pārnesumkārbu
).3.Domkrats ar integrētu rokturi.
Ļauj pacelt automašīnu.4.
Riteņa skrūves aizsarguzgaļu noņemšanas
instruments.
Ļauj noņemt vieglmetāla disku skrūvju aizsarguzgaļus.
5. Uzgalis pretzagšanas skrūvju noņemšanai(ievietots cimdu nodalījumā).
Ļauj atskrūvēt pretaizdzīšanas skrūves.
6.Atslēgas rokturis.
Ļauj atskrūvēt/aizskrūvēt vinčas troses skrūvi.
7. Vilkšanas riņķis.


Riteņi ar dekoratīvajiem diskiem
Lai noņemtu riteni
, noņemiet dekoratīvo disku
ar riteņa atslēgu 1, ievietojot to riteņa ventiļa
tuvumā. Pēc riteņa uzlikšanas, uzlieciet dekoratīvo
disku, sākot no ventiļa, un uzlikšanas laikāpieturiet to ar roku.



Instrumentu saraksts *


Visi šie instrumenti ir specifiski tieši jūsu automašīnai
un var tie mainīties atkarībā no aprīko
juma versijas.Neizmantojiet tos citām vajadzīb
—m. 1.Riteņu atslēga.
Ļauj noņemt dekoratīvos diskus un
atskrūvēt riteņa fiksācijas skrūves.
