2014 CITROEN C4 SPACETOURER Lietošanas Instrukcija (in Latvian)

191
4
Vadīšana






Atpakaļgaitas skata kamera


Periodiski tīriet atpakaļgaitas kameru ar sausu, mīkstu drāniņu.
Atpakaļgaitas skata kamera aktivizējas
automātiski pēc pārslēgšanās atpakaļgaitā.
Atkarīb
— no aprīkojuma versijas, attēls parād
—s skārienjūtīgajā ekrānā vai mērinstrumentu panelī.
Atstarpe starp zilajām līnijām atbilst jūsu automašīnas platumam bez atpakaļskata
spoguļiem.
Zilās līni
jas iezīmē galveno jūsu automašīnas
virzienu.
Sarkanā līnija norāda apmēram 30 cm attālumu
līdz jūsu automašīnas aizmugurējam buferim.
Tiklīdz šis limits tiek pārkāpts, skaņas signālsskan nepārtraukti.
Zaļās līnijas nozīmē attālumu apmēram
no 1 līdz 2 metriem līdz jūsu automašīnas
aizmugurējam buferim.
Zilās līknes parāda maksimālo sagriešanasleņķi.
Atpakaļgaitas skata kamera nekādāgadījumā neaizvieto ne vadītāja uzmanību, ne atbildību.


Līdz ar bagāžas nodalījuma vākaatvēršanu rādījumi nodziest.


Atpakaļgaitas skata kameras funkciju var papildināt palīgierīce novietošanai stāvvietā.
Mazgāšana ar augstspiediena strūkluMazgājot savu automašīnu,nepietuviniet strūklu optiskajai kameraituvāk par 30 cm.

192
Vadīšana






Vision 360
Šī sistēma, izmantojot automašīnas priekšā un aizmugurē, kā arī zem ārējiem atpakaļskata spoguļiem esošās kameras, mērinstrumentupanelī ļauj atveidot jūsu automašīnas tuvāko apkārtni.
Atkarībā no izvēlētā redzamības leņķa (redzamība priekšā, aizmugurē vai 360°panorāmas redzamība), Vision 360 sniedzīpa

193
4
Vadīšana
Darbība
Funkcijas ieslēgšana
Dzinējam darbojoties :)
atveriet skārienjūtīg
— ekrānā izvēlni "Palīdzība vadīšanā" ;

Atveroties izvēlnei, izvēlieties vienu no
3 skatiem :

Funkcijas dezaktivācija
)
palieliniet ātrumu, līdz pārsniegti 30 km/h ;
vai)
atveriet skārienjūtīg
— ekrānā izvēlni
" Palīdzība vadīšanā
" ;


Regulāri pārbaudiet kameru lēcu tīrību.Mazgāšana ar augstspiedienastrūklu Savas automašīnas mazgāšanas laikākamerām nevērsiet strūklu tuvāk par 30 cm.
)
lai piekļūtu apakšizvēlnei"360 vision", nospiediet šo pogu.
)lai piekļūtu apakšizvēlnei "360 vision", nospiediet š o pogu ;
)izvēlieties "Camera Off" (Bez kameras).

"Front camera"
(Priekšēj
— kamera)
"360
° camera". (360° kamera)
"Rear camera". (Aizmugurēj
— kamera)
Izvēlētais skats vizualizējas mērinstrumentu panelī.

360 redzamība

Kameras, kas atrodas virs priekšēj
— un
aizmugurēj
— bufera, kā arī zem ārējiem
atpakaļskata spoguļiem, aktivizējas un vizualizēskatu virs jūsu automašīnas tās tuvākajā
apkārtnē, vizualizējot to mērinstrumentu panelī.

Atverot kādas no durvīm vai bagāžasnodalījuma pārsegu, tiks traucēta 360 0un aizmugurēja redzamība. Aukstuma vairoga uzstādīšana var izmanītpriekšēj
—s kameras pārraidīto attēlu.


Rād
¯jums mērinstrumentu panelī
nodziest, braucot virs 15 km/h.


Priekšēj
—s kameras pārraidīto attēlu var nedaudz traucēt aukstuma vairogs.

194
Vadīšana






Park assist
Šī ir aktīvā palīgsistēma automašīnas novietošanai stāvvietā, kas nosaka stāvvietas
lielumu un pēc tam vada stūres sistēmu, lai
šajā stāvvietā novietotu automašīnu.Tā kontrolē stūri, bet vadītājs tikmēr kontrolē akcelerāciju, bremzēšanu, pārnesumus
un sajūgu (manuālai pārnesumkārbai).Automašīnas novietošanas iebraukšanas un
izbraukšanas fāzes laikā sistēma informē
vadītāju ar vizuāliem rādījumiem un skaņas signāliem, lai manevrs noritētu drošāk. Var
būt nepieciešami vairāki manevri turpgaitā unatpakaļgaitā.


Manevru laikā stūre ātri griežas, tāpēc neturiet stūri un nelieciet rokas starp stūres stieņiem un uzmaniet brīvi
krītošu apģērbu, šalles, rokas somiņas.Pastāv savainojuma risks.


Ja sistēma "Park assist" ir aktivizēta, tā neļauj pārslēgties "STOP&STA RT" STOP režīmā. STOP režīmā "Park assist" dzinēju iedarbina no jauna.

Sistēma "Park assist" nekādā gadījumā nevar aizstāt vadītāja uzmanību un atbildību.
Vadītājam jāsaglabā kontrole pār savu automašīnu, pārliecinoties, ka manevralaikā vieta joprojām ir brīva. Atsevišķos gadījumos sensori var nekonstatēt nelielus šķēršļus, kas atrodas neredzamajā zonā.
Vadītājs jebkurā brīd
¯, satverot stūri, var pārņemt stūres vadību.


Park assist sistēma palīdz veikt iebraukšanas un izbraukšanas manevrus,novietojot automašīnu stāvvietā starp 2 automašīnām paralēli ietvei :



- stāvvieta paralēli ietvei ;

- izbraukšana no stāvvietas ;

- stāvvieta perpendikulāri ietvei.

Park assist sniedz palīdzību ne vairāk kā 4 manevru ciklos. Pēc šiem 4 cikliemfunkcijas atslēdzas. Ja jūs uzskatāt, ka jūsu automašīna nav pareizi novietota, jums jāpārņem stūres vadība un jāveic nepieciešamais manevrs.


Funkcija Park assist nedarbojas, jadzinēja darbība ir apturēta.

195
4
Vadīšana

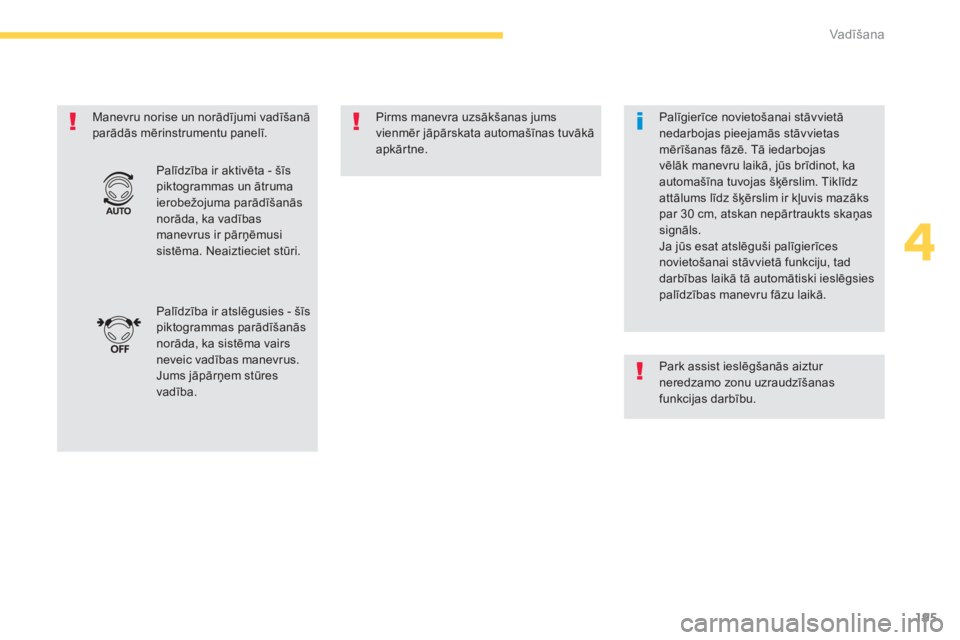

Manevru norise un norādījumi vadīšanā parād
—s mērinstrumentu panelī.Pirms manevra uzsākšanas jumsvienmēr jāpārskata automašīnas tuvākā apkārtne.
Palīdzība ir atslēgusies - šīs piktogrammas parādīšanās norāda, ka sistēma vairs neveic vadības manevrus. Jums jāpārņem stūresvadība.
Palīdzība ir aktivēta -

196
Vadīšana
Darbība
Palīdzība automašīnas novietošanas manevram stāvvietā paralēli ietvei :
)
nospiediet komandpogu uz stūres ;
)
lai aktivizētu funkciju,skārienjūtīg
— ekrāna izvēlnē"Palīdzība vadīšanā"izvēlieties"Park Assist".
Lai iebrauktu stāvvietā, sistēmanebrīdina par izmēriem, ja izraudzītāvieta ir ievērojami lielāka vai mazāk par jūsu automašīnas gabarītiem : v
ai
Funkci
jas aktivizēšanu apstiprina šīs
signāllampiņas iedegšanās.
)Samaziniet automašīnas braukšanasātrumu līdz 20 km/h un skārienjūtīgajāekrānā izvēlieties " Enter parking slot" (Iebraukšana stāvvietā).
)lai aktivizētu mērīšanas funkciju, ieslēdzietpagrieziena rād
¯tāju tajā pusē, kur vēlaties automašīnu novietot. Jums jābrauc tā,
lai attālums no jūsu automašīnas līdz stāvvietai būtu starp 0,5 m un 1,5 m ;
)brauciet lēnām, ievērojot norādījumus, līdz sistēma atrod piemērotāko stāvvietu ;
)atrodiet stāvvietas zonu ;

197
4
Vadīšana
)brauciet uz priekšu lēni, līdz parādās paziņojums un atskan skaņas signāls, pieprasot ieslēgt atpakaļgaitu ;
)ieslēdziet atpakaļgaitu un atlaidiet stūri, un
uzsāciet kustību, nepārsniedzot ātrumu8km/h ;
)
darbojas palīdzība novietošanasmanevram.
Nepārsniedzot ātrumu 8 km/h, veiciet
manevrus uz priekšu vai atpakaļ. Jums
palīdzēs
funkcija "Palīdzība novietošanai stāvvietā" līdz parād
¯sies norāde par
manevra beigām ;
)
manevra beigās mērinstrumentu panelī
darbības signāllampiņa nodzisīs un topapildinās paziņojums un skaņas signāls.
Palīdzības funkcijas izslēdzas. Jūs varatpārņemt vadību savās rokās.

198
Vadīšana
Palīdzība automašīnas izbraukšanasmanevram no stāvvietas paralēli ietvei
)
Automašīnai stāvot, nospiediet komandpogu uz stūres ;
)uz skārienjūtīg
— ekrāna nospiediet "Exit parking slot" (Izbraukšana no stāvvietas) ;
)
ieslēdziet pagrieziena rādītāju tajā pusē, kur plānojat izbraukt ;)
ieslēdziet atpakaļgaitu vai gaitu uz priekšu un atlaidiet stūri ;
)
darbojas palīdzība manevram. Nepārsniedzot ātrumu 5 km/h, veiciet
manevrus un priekšu vai atpakaļ. Jums
palīdzēs funkci
ja "Palīdzība .novietošanaistāvvietā" līdz parādīsies norāde par
manevra beigām. Manevrs ir pabei
gts, ja automašīnas priekšējo
riteņu ass ir izbrauksi no stāvvietas.
Manevra bei
gās mērinstrumentu panelī
darbības signāllampiņa nodzisīs, ko papildinās paziņojums un skaņas signāls.
Palīdzības funkcijas izslēdzas. Jūs varatpārņemt vadību savās rokās.

)Ja vēlaties izbraukt no stāvvietas paralēliietvei, iedarbiniet dzinēju ;
v
ai
)Lai aktivizētu funkciju,
skārienjūtīg
— ekrāna izvēlnē "
Palīdzība vadīšanā
" izvēlieties "Park Assist".
Funkcijas aktivizēšanu apstiprina šīs signāllampiņas iedegšanās :
