2014 CITROEN C4 PICASSO Omistajan Käsikirjat (in Finnish)

263
7
Käytännön tietoja

1. Paikkaaminen


Renkaan paikkaaminen

Älä poista renkaan mahdollisesti läpäisseitä vieraita esineitä.
)
Pyöritä valkoinen letku G
kokonaan auki. )
Ruuvaa valkoisen letkun korkki auki.)
Liitä valkoinen letku korjattavan pyörän
venttiiliin.
)Katkaise sytytysvirta.)Kierrä valitsin Apaikkausasentoon. )Varmista, että kytkin Bon asennossa "O".
)
Kiinnitä kompressorin pistoke auton 12 V:npistorasiaan.)
Käynnistä auto ja anna moottorin käydä.

Huomioi, että tuote on myrkyllistä nieltynä (sisältää muun muassa etyleeniglykolia ja kolofonia) ja ärsyttääsilmiä.Säilytä tuote poissa lasten ulottuvilta.

Älä käynnistä kompressoria ennen kuinolet liittänyt valkoisen letkun paikattavanpyörän venttiiliin: paikkausaine leviäämuutoin ulkopuolelle.

264
Käytännön tietoja
)Käynnistä kompressori kääntämälläkytkin Basentoon "I", kunnes renkaanpaine on 2,0 baaria.
Paikkausaine ruiskutetaan paineella
renkaaseen; älä irrota venttiilin letkua
toimenpiteen aikana (roiskeiden
estämiseksi).


Mikäli noin 5 - 7 minuutin kuluttuarengaspaine ei nouse, pyörää ei voi korjata. Ota yhtes CITROËN-verkostoon tai valtuutettuun korjaamoonvian korjaamiseksi.


)
Irrota kompressori ja kiinnitä valkoisen letkun korkki takaisin paikoilleen.
Huolehdi, ettei neste tahraa autoa. Säilytä kompressori käden ulottuvilla. ) Aja autolla välittömästi noin viisi kilometriäalhaisella nopeudella (20-60 km/h), jotta
rengas paikkaantuu. ) Pysähdy ja tarkasta paikkaus sekärengaspaine kompressorin avulla.


Alentuneen rengaspaineenvalvontajärjestelmä
Kun rengas on korjattu, merkkivalo palaa niin kauan kunnesvalvontajärjestelmä on alustettuuudelleen.
Katso lisätietoja kohdasta "Alentuneen rengaspaineen valvontajärjestelmä".

265
7
Käytännön tietoja

2. Ilmantäyttö

)Kierrä valitsin Ailmantäyttöasentoon.)Pyöritä musta letku H
kokonaan auki.)Liitä musta letku suoraan korjatun pyörän
venttiiliin.

)
Kiinnitä kompressorin pistoke uudelleen
auton 12 V:n pistorasiaan.) Käynnistä auto uudelleen ja anna moottorinkäydä.

Käy niin pian kuin mahdollistatarkistuttamassa tilanne CITROËN-verkostolla tai valtuutetulla korjaamolla. Kerro ehdottomasti, että olet käyttänytpaikkaussarjaa. Vianmäärityksen
jälkeen teknikko kertoo voiko renkaan korjata vai pitääkö se vaihtaa.
)
Säädä rengaspainetta kompressorin avulla(täytä kääntämällä kytkin Basentoon "I"
,
tyhjennä kääntämällä kytkin Basentoon "O"
ja painamalla painiketta C ) auton
rengaspainetarran ohjeiden mukaisesti (sijaitsee kuljettajan oven tasolla). Jospaine laskee jatkuvasti, vuoto ei ole hyvin
tukittu; ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon vian
korjaamiseksi.
) Irrota paikkaussarja ja laita se paikalleen. )Aja alhaisella nopeudella (enintään 80 km/h)
korkeintaan noin 200 kilometriä.

266
Käytännön tietoja

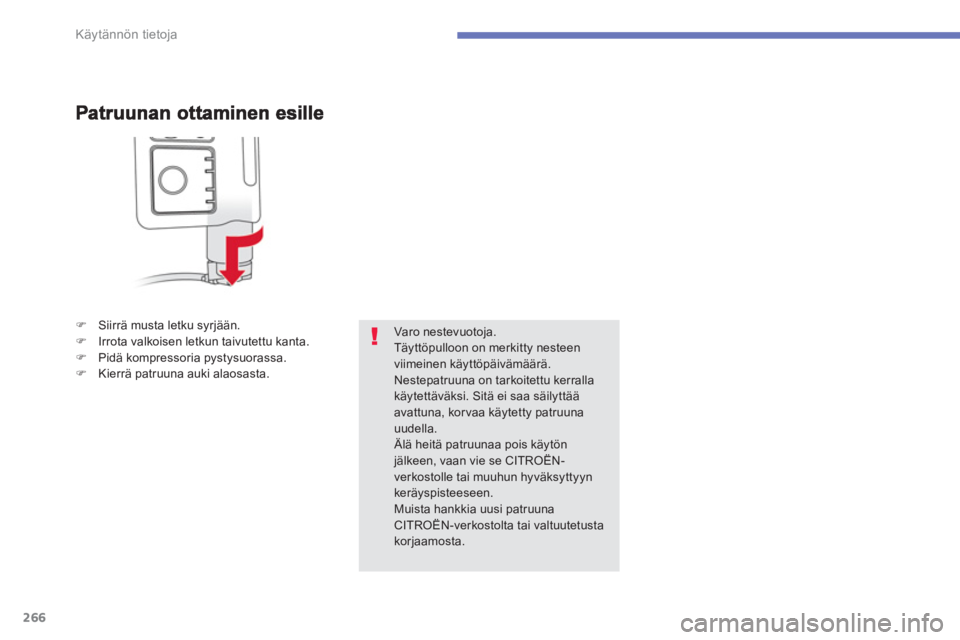

)Siirrä musta letku syrjään.)Irrota valkoisen letkun taivutettu kanta. )Pidä kompressoria pystysuorassa. )Kierrä patruuna auki alaosasta.
Varo nestevuotoja.Täyttöpulloon on merkitty nesteen viimeinen käyttöpäivämäärä.Nestepatruuna on tarkoitettu kerrallakäytettäväksi. Sitä ei saa säilyttää avattuna, korvaa käytetty patruunauudella. Älä heitä patruunaa pois käytönjälkeen, vaan vie se CITROËN-verkostolle tai muuhun hyväksyttyyn keräyspisteeseen. Muista hankkia uusi patruunaCITROËN-verkostolta tai valtuutetustakorjaamosta.

267
7
Käytännön tietoja

Ilmanpaineen tarkastaminen /
tilap
äinen täyttö

Kompressoria voi käyttää myös ilmanpaikkauspatruunaa:


- renkaiden ilmanpaineen tarkastamista tai
niiden tilapäistä täyttöä tai

- muiden varusteiden täyttämistä varten(ilmapallot, polkupyörän renkaat jne).
)Käännä valitsin A
ilmantäyttöasentoon.)Pyöritä musta letku H kokonaan auki.)Kiinnitä musta letku renkaan tai muun
varusteen venttiiliin.

Ota tarvittaessa käyttöön jokin sarjan mukana tulleista suukappaleista.
) Kytke kompressorin pistokytkin ajoneuvon12 V:n pistorasiaan.)
Käynnistä auto ja jätä moottori käyntiin. )
Säädä ilmanpainetta kompressorin avulla (täytä kääntämälllä kytkin Basentoon "I",tyhjennä kääntämällä kytkin B
asentoon"O"ja painamalla painiketta C) auton
tai muun varusteen ilmanpainetarran
mukaisesti.) Irrota kompressori ja aseta se säilytyspaikkaansa.
Jos yhden tai useamman renkaanilmanpaine muuttuu, rengaspaineeton alustettava uudelleen (katso otsakkeesta "A lentuneen rengaspaineen tunnistus").

268
Käytännön tietoja














Pyörän vaihtaminen
Työkalut on sijoitettu tavaratilan välipohjan alle. Ota tavaratilan matto pois, niin saat työkalut esiin.
Työkalujen sijainti


Työkalut *




Viallisen pyörän kor vaaminen varapyörällä auton mukana toimitettujen työkalujen avulla.

*

Varustetason mukaan
Oheiset työkalut on tarkoitettu ainoastaan
autoasi varten ja saattavat vaihdella auton
varustetasosta riippuen. Älä käytä niitä
muihin tarkoituksiin. Auton mukana toimitettu
tunkki on tarkoitettu vain hätätilannekäyttöä
var ten, se ei sovellu kausittaiseen pyörien
vaihtoon. Kausittaista pyörän vaihtoa varten on suositeltavaa kääntyä asiantuntevan huollon/
korjaamon puoleen.1. Pyöräavain
koristekapselin ja pyörän kiinnitysruuvien irrottamiseen. 2.Kiilat auton pitämiseksi liikkumattomana (paitsi mallit, joissa manuaalivaihteisto). 3.Tunkki ja kampi
auton nostamiseen.
Tunkki on tarkoitettu vain hätätilakäyttöön. 4. Pyöränpulttien nupien irrotustyökalu
alumiinivanteiden pulttien nupien
irrottamiseen.
5. Erikoisholkki lukkopultteja varten (sijaitsee hansikaslokerossa)

Pyöräavaimen muuttaminen erityisiin
lukkopultteihin sopivaksi.

269
7
Käytännön tietoja
Varapyörän irrottaminen
)Kierrä keskellä oleva vihreä ruuvi auki.)Nosta varapyörää itseäsi päin sen takaa. )Irrota pyörä.


Koska varapyörä on pienempi kuinauton pyörät, rengasrikon sattuessarikkoutunut pyörä pitää säilyttää tavaratilassa.

Varapyörä on auton tavaratilan välipohjan alla.
Lis
ätietoja varapyörästä ja sen esilleottamisesta löydät kohdasta "Työkalut".











Varapyörän esille ottaminen
Varapyörän paikoilleenlaitto
)
Laita varapyörä paikalleen syvennykseen. )
Kierrä ruuvia auki muutama kierros,
jonka jälkeen aseta se kohdalleen pyörän keskelle.) Kiristä ruuvi kiinni loppuun saakka niin, että
pyörä pysyy hyvin paikoillaan.
) Laita tukilaatikko paikalleen pyöränkeskelle.

270
Käytännön tietoja
*
Mallin mukaan. Työkalut luovutetaan
varap
yörän mukana.










Pyörän vaihtaminen Viallisen pyörän kor vaaminen varapyörällä auton mukana toimitettujen työkalujen avulla.
Osa työkaluista on tavaratilassa. Kiilat 2 jajatkoavain 6
ovat tavaratilan kynnyksen oikeanpuolen verhoilussa.
Pyöränpultinavain 1 ja hinausrengas 7 on sijoitettu tavaratilan kynnyksen vasemmanpuolen verhoiluun.Muut työkalut eli tunkki 3 ja alumiinivanteiden pyöränpulttien nupien irrotustyökalu 4ovat varapyörän keskellä olevassa säilytyslaatikossa. Varapyörä ja säilytyslaatikko
on kiinnitetty auton alle vinssillä. (Katso otsake
"Varapyörän esilleotto").
Työkalujen sijainti *
2.Kiilat auton pysyttämiseksi liikkumattomana
(lukuun ottamatta manuaalivaihteistolla
varustettua autoa). 3.Tunkki ja kampi
auton nostamiseen.
Tunkki on tarkoitettu vainhätätilannekäyttöön. Käännykausivaihdoissa ammattilaisen puoleen. 4. Pyöränmutterien nupien avaustyökalu
kevytmetallivanteiden mutterien nupien irrottamiseen.
5. Hansikaslokerossa sijaitseva erikoisholkki
pyöräavaimen muuttamiseen erityisiin
lukkopultteihin sopivaksi.
6
.Avaimenjatke
Työkalun avulla vinssin kaapelin mutterin
voi kiertää auki tai kiinni. 7. Hinausrengas

Pyörä, jossa koristekapseli
Kun irrotat pyörää, aseta pyöräavain1 koristekapselissa olevaan venttiilin aukkoon ja vedä koristekapseli irti.
Kun kiinnität pyörää paikoilleen
, aseta ensin
kapselin aukko venttiilin kohdalle ja työnnä sitten kapseli kämmenellä reunoilta painaen paikalleen.



Työkalut *
Oheiset työkalut on tarkoitettu ainoastaan
autoasi varten
ja voivat vaihdella varustetason
mukaan. Älä käytä niitä muihin tarkoituksiin. 1.Pyöräavain
koristekapselin ja pyörän kiinnitysruuvien
irrottamiseen.
