191
4
Ajaminen





Peruutuskamera


Puhdista peruutuskamera ajoittainpehmeällä, kuivalla liinalla.
Peruutuskamera käynnistyy automaattisesti,kun peruutusvaihde kytketään.
Mallin mukaan peruutuskameran kuva näkyykosketusnäytössä tai mittaristossa.
Sinisten viivojen väli vastaa auton leveyttä ilman sivupeilejä. Siniset viivat esittävät auton yleistäkulkusuuntaa.
Punainen viiva esittää rajaa noin 30 cm päässä takapuskurista. Merkkiääni muuttuu yhtäjaksoiseksi tästä rajasta lähtien.
Vihreät viivat esittävät rajaa noin 1 - 2 metrin
päässä auton takapuskurista.
Turkoosit käyrät esittävät maksimi
kääntöympyrää.


Peruutuskamera ei missään tapauksessa kor vaa kuljettajantarkkaavaisuutta ja vastuuta.


Takaluukun aukeaminen häivyttää peruutuskameran näkymisen.


Peruutuskameran toimintaa voi täydentää pysäköintitutka.
Pesu painepesullaKun autoa pestään, pidä pesurinsuihku vähintään 30 cm:n päässä peruutuskameran optiikasta.

192
Ajaminen

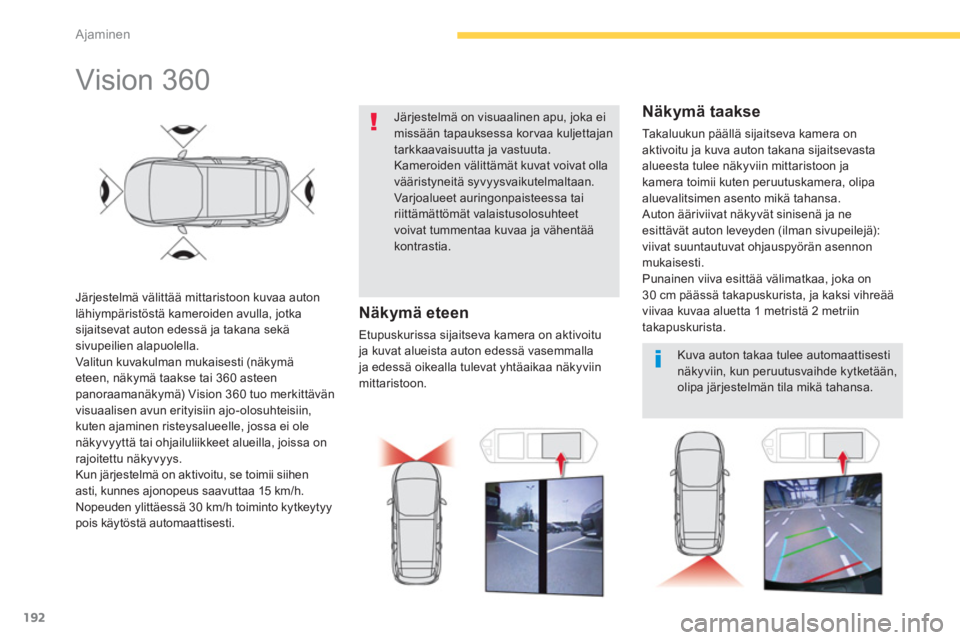

Vision 360
Järjestelmä välittää mittaristoon kuvaa auton lähiympäristöstä kameroiden avulla, jotka sijaitsevat auton edessä ja takana sekäsivupeilien alapuolella.
Valitun kuvakulman mukaisesti (näkymä eteen, näkymä taakse tai 360 asteenpanoraamanäkymä) Vision 360 tuo merkittävän
visuaalisen avun erityisiin ajo-olosuhteisiin,
kuten ajaminen risteysalueelle, jossa ei ole
näkyvyyttä tai ohjailuliikkeet alueilla, joissa on rajoitettu näkyvyys. Kun järjestelmä on aktivoitu, se toimii siihenasti, kunnes ajonopeus saavuttaa 15 km/h.
Nopeuden ylittäessä 30 km/h toiminto kytkeytyy pois käytöstä automaattisesti.
Järjestelmä on visuaalinen apu, joka ei missään tapauksessa kor vaa kuljettajantarkkaavaisuutta ja vastuuta. Kameroiden välittämät kuvat voivat olla vääristyneitä syvyysvaikutelmaltaan.Varjoalueet auringonpaisteessa tairiittämättömät valaistusolosuhteet voivat tummentaa kuvaa ja vähentää kontrastia.
Näkymä eteen
Etupuskurissa sijaitseva kamera on aktivoituja kuvat alueista auton edessä vasemmalla
ja edessä oikealla tulevat yhtäaikaa näkyviin
mittaristoon.
Näkymä taakse

Takaluukun päällä sijaitseva kamera on
aktivoitu ja kuva auton takana sijaitsevasta
a
lueesta tulee näkyviin mittaristoon ja kamera toimii kuten peruutuskamera, olipa aluevalitsimen asento mikä tahansa.
Auton ääriviivat näkyvät sinisenä ja ne esittävät auton leveyden (ilman sivupeilejä):
viivat suuntautuvat ohjauspyörän asennon mukaisesti.
Punainen viiva esittää välimatkaa, joka on 30 cm päässä takapuskurista, ja kaksi vihreää
viivaa kuvaa aluetta 1 metristä 2 metriin
takapuskurista.

Kuva auton takaa tulee automaattisestinäkyviin, kun peruutusvaihde kytketään,olipa järjestelmän tila mikä tahansa.

193
4
Ajaminen
To i m i n t a
Toiminnon aktivointi
Moottori käy:) Valitse kosketusnäytöllä valikko "Drivingaids".
Valikon näkyessä valitse jokin kolmestakuvasta:

Toiminnon poiskytkentä
)
Nosta ajonopeutta niin, että se ylittää30 km/h.
tai)
Valitse kosketusnäytöllä valikko "Driving aids".


Puhdista säännöllisesti kameroiden linssit.Peseminen painepesulla Autoa pestessä pidä vesisuihku vähintään 30 cm:n etäisyydelläkameroista.
)
Paina tätä painiketta, niin pääset
alavalikkoon 360 vision.
)Paina tätä painiketta, niin pääset
alavalikkoon 360 vision.
)Valitse "Camera Off".

"Fr
ont camera"
"
360° camera""R
ear camera"
Valittu kuva tulee n
äkyviin mittaristoon.

Vision 360

Etu- ja takapuskureissa samoin kuin sivupeilien
alla sijaitsevat kamerat aktivoituvat ja
kuvarekonstruointi autostasi lähiympäristöineen
tulee mittariston näyttöön.

Jos ovi tai takaluukku avataan, se häiritsee 360 asteen näkymää sekänäkymää taakse.
Maskisuojan asennus heikentää hieman etukameran lähettämää kuvaa.

Mittariston näyttö katoaa, kun
ajonopeus ylittää 15 km/h.


Etukameran välittämä kuva voi hieman heiketä, jos maskisuoja on paikoillaan.

194
Ajaminen





Park Assist
Park Assist -järjestelmä tuo aktiivisenavun pysäköimiseen, se tunnistaa sopivan pysäköintipaikan ja avustaa pysäköimisessäohjaamalla ohjausjärjestelmää. Se kääntää ohjauspyörää kuljettajankäyttäessä kaasu-, jarru- ja kytkinpolkimia ja vaihtaessa vaihteita (käsivalintainen
vaihteisto). Pysäköitäessä ja pysäköintipaikalta poistuttaessa järjestelmä avustaa
kuljettajaa antamalla näkyviä ja kuuluvia
varoitussignaaleja ohjausliikkeiden
turvaamiseksi. Ohjailuliikkeitä joudutaanmahdollisesti tekemään useita.
Pysäköitäessä ohjauspyörä pyörähtelee nopeasti. Älä pidä kiinniohjauspyörästä, äläkä laita käsiä
ohjauspyörän keskitankojen väliin. Lisäksi estä väljien vaatteiden, huivien,käsilaukkujen jne. pääsy ohjauspyörälle!Loukkaantumisvaara!


Kun Park Assist on käytössä, se estääStop & Star t -järjestelmän siirtymisen STOP-tilaan. Park Assist -järjestelmän kytkeminen päälle STOP-tilassakäynnistää moottorin.

Park Assist -järjestelmä ei kor vaa missään tapauksessa kuljettajanvastuuvelvollisuutta ja tarkkaavaisuutta.
Kuljettajan on pystyttävä hallitsemaanautonsa ja varmistauduttava siitä, että pysäköintitila pysyy vapaana koko ajansiihen pysäköitäessä. Joissakin tapauksissa anturit eivät ehkätunnista niiden kuolleissa kulmissaolevia pieniä esteitä.
Kuljettaja voi halutessaan ottaa auton hallinnan
käsiinsä tar ttumalla ohjauspyörään.
Park Assist -
järjestelmä avustaa seuraavissa
pysäköintitilanteissa:


- tasku
peruutuksissa

- tas
kuperuutuksista pois

- vinoparkkiin p
ysäköitäessä

Park Assist -järjestelmä huolehtii avusta maksimissaan neljälle toimenpidejaksolle. Toiminto kytkeytyypois käytöstä näiden 4 jakson päättyessä. Jos arvioit, että auto ei ole moitteetta pysäköity, on sinun ohjattava itse normaalisti pysäköintitoimenpiteetpäätökseen.

Park Assist -järjestelmä ei toimi, kunmoottori on sammutettu.

195
4
Ajaminen
Auton ohjausliikket ja ajo-ohjeet tulevatnäkyviin mittaristoon. Sinun on aina varmistettava autonympäristö ennen pysäköintitoimien aloittamista.

Ajoassistentti ei ole toiminnassa: tämän kuvan tuleminen näyttöönon osoitus siitä, ettäjärjestelmä ei enää huolehdi ohjausliikkeistä: sinun tulee hoitaa ohjaus.
Ajossistentti toimii: tämän kuvan ja nopeusrajoituksentuleminen näyttöön ovat osoitus siitä, että järjestelmähuolehtii ohjausliikkeistä: älä koske ohjauspyörään.


Pysäköintitutka ei ole käytössäsilloin, kun laite mittaa pysäköintitilaa. Pysäköintitutka palaa toimintaan myöhemmin ja hälyttää kuljettajaa toimenpiteen aikana silloin, kunjärjestelmä havaitsee auton lähestyvän estettä: merkkiääni muuttuuyhtäjaksoiseksi heti, kun etäisyys esteeseen on alle 30 cm.
Jos olet kytkenyt pysäköintitutkanpois toiminnasta, se aktivoituuautomaattisesti uudelleen avustettujen toimenpiteiden aikana.


Park Assist -järjestelmän kytkeminentoimintaan estää katvekulman tarkkailujärjestelmän toiminnan.

196
Ajaminen
To i m i n t a
Pysäköitäessä kadun
suuntaisesti eli "taskuparkkiin"
) paina tätä ohjauspyöränpainiketta
)
ValitsePark Assistkosketusnäytön valikossa"Driving aids ", niin toimintoaktivoituu.
Kadun suuntaisesti pysäköitäessäjärjestelmä ei ilmoita paikoista, jotka ovat selvästi alle tai yli auton koon. t
ai
T
ämä merkkivalo mittaristossa syttyyvahvistukseksi siitä, että toiminto on aktivoitunut.
)Anna auton rullatakorkeintaan 20 km/h ja valitse kosketusnäytöllä " Enter parking
slot".
)Kytke suuntavilkku pysäköintitilan puolelle,niin mittaus alkaa. Aja 0,5 - 1,5 metrin etäisyydellä pysäköidyistä autoista.
)Aja hitaasti noudattaen ohjeita, kunnes järjestelmä löytää käytettävissä olevan pysäköintitilan.
)Kun olet löytänyt vapaan pysäköintitilan,

197
4
Ajaminen
)Aja hitaasti eteenpäin, kunnes näyttöön
tulee uusi viesti ja kuuluu merkkiääni,jotka kehottavat sinua valitsemaanperuutusvaihteen.
)Valitse peruutusvaihde, irrota kädet
ohjauspyörästä ja aja ylittämättä 8 km/h.
)
Pysäköintiavustus käynnistyy.
Älä ylitä 8 km/h, ohjaile autoa eteen- tai
taaksepäin "Pysäköintitutka"-toiminnon
antamien ohjeiden mukaisesti, kunnes
näyttöön tulee pysäköinnin päättymisviesti.
) To i m e npiteen lopussa toiminnonmerkkivalo mittaristossa sammuu, viesti
tulee näyttöön ja kuuluu merkkiääni.
Pysäköintiassistentti kytkeytyy pois
toiminnasta: voit ottaa auton ohjauksenhallintaasi.

198
Ajaminen
Kadun suuntaisesti olevalta
pysäköintipaikalta (taskuparkista) poistuminen
) Kun auto seisoo paikallaan, paina
tätä ohjauspyörän painiketta.
) Paina kosketusnäytöllä " Exit parking slot".
)
Kytke suuntavalo poistumissuuntaan. )
Kytke peruutusvaihde tai ajo eteenpäin ja
päästä irti ohjauspyörästä.
) Pysäköintipaikalta poistumisen avustus käynnistyy. Älä ylitä 5 km/h nopeutta,ohjaile autoa eteen- tai taaksepäin"Pysäköintitutka"-toiminnon antamien ohjeiden mukaisesti, kunnes näyttöön tulee
pysäköinnin päättymisviesti.
Pysäköintipaikalta poistuminen onpäättynyt, kun auton etuakseli on tullut ulos pysäköintipaikalta.
Kun toimenpide on päättynyt, toiminnonmerkkivalo mittaristossa sammuu, viesti tulee näyttöön ja kuuluu merkkiääni.
Pysäköintiassistentti kytkeytyy pois
toiminnasta: voit ottaa auton ohjauksenhallintaasi.

)Kun haluat poistua kadun suuntaisesti olevalta pysäköintipaikalta, käynnistä moottori.
t
ai
)Valitse Park Assistkosketusnäytön valikossa" Driving aids" ottaaksesi
toiminnon käyttöön.
T
ämä merkkivalo mittaristossasyttyy ja vahvistaa toiminnonaktivoituneen.
