2014 CITROEN C4 PICASSO Omistajan Käsikirjat (in Finnish)

279
7
Käytännön tietoja










Lampun vaihtaminen

Jos käytössä on lamput, joissa onH7- tyyppiset lukitusnastat, aseta ne huolellisesti oikeille paikoilleen, jottavalaistus olisi paras mahdollinen.


Sähköiskun vaara

Kaasupurkausvalot (D5S-25W) onvaihdatettava CITROËN-verkoston huoltopisteessä tai valtuutetussakorjaamossa.



Etuvalot
Malli, jossa on kaasupurkausvalot
1.Kääntyvät lähivalot(D5S-25W)2.Kaukovalot(H7-55W)3.Huomiovalot / seisontavalot(6 LED-valoa eli hohtodiodia)4.
Suuntavalot(6 LED-valoa eli hohtodiodia)5.Sumuvalot(H11- 55W)
Malli, jossa on halogeenivalot
1.Lähivalot (H7-55W)2.Kaukovalot (H7-55W)3.Huomiovalot //seisontavalot(4 LED-valoa eli hohtodiodia)4.
Suuntavalot (PWY24W)5.Sumuvalot (H11- 55W)

Tietyissä sääolosuhteissa (alhainen lämpötila, kosteus) etu- sekätakavalonheittimien lasien sisäpintaan kertyy huurua; tämä katoaa, kun valot ovat palaneet muutaman minuutin.



LED-loistediodivalojen
vaihtaminen
Jos LED-valo pitää vaihtaa, ota yhteyttäCITROËN-huoltokorjaamoon tai valtuutettuun
korjaamoon.

280
Käytännön tietoja
Suunnattavat lähivalot (malli,jossa kaasupurkausvalot)





Kaukovalot (malli, jossa ksenonvalot)
)Poista muovinen suojakansi vetämällä
kielekkeestä.)Työnnä liitintä.)Vedä polttimo pois ja vaihda se.
Asenna osat takaisin päinvastaisessajärjestyksessä.

D5S-kaasupurkausvalojen vaihtaminen on annettava CITROËN-verkoston tai valtuutetun korjaamon tehtäväksi, sillävaihtamiseen liittyy hengenvaarallisensähköiskun vaara.Mikäli jokin D5S-polttimoista on viallinen, suosittelemme, ettäsamanaikaisesti vaihdetaan myösvastakkaisen puolen polttimo.


Valonheit timissä on suojalakallakäsitellyt polykarbonaattilasit: )älä puhdista niitä kuivallakankaalla ja hankaavalla puhdistusaineella tai liuotteella
, )käytä vain pesusientä ja saippuavettä tai neutraalia puhdistusainetta,)kun käytät painepesua pinttyneisiinlikatahroihin, älä suihkuta liian kauan aikaa valonheittimiin,lamppuihin ja niiden ympäristöön,etteivät niiden lakkapinta ja tiivisteet vahingoitu.
Ennen polttimoiden vaihtoa täytyy valojen olla sammutettuina joitakin minuutteja (ne saattavat aiheuttaavakavia palovammoja). )Älä koske sormin halogeenipolttimon lasiosaan, vaan käytä nukkaamatonta liinaa. Ainoastaan anti-ultravioletti (UV)-polttimoiden käyttö on sallittu, jottavalonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä jaominaisuuksiltaan sama kuin edellinen.

281
7
Käytännön tietoja
Lähivalot (halogeenivalot)
)
Poista muovinen suojakansi vetämälläkielekkeestä. )
Työnnä liitintä. )
Irrota polttimo ja vaihda se.
Asenna osat takaisin päinvastaisessa järjestyksessä.
Kaukovalot (halogeenivalo)
)
Kierrä muovista suojakantta, niin saat sen
irti.) Irrota liitin. )
Irrota hakaset.)
Irrota polttimo ja vaihda se.
Asenna osat takaisin päinvastaisessa järjestyksessä.
Huomiovalot / seisontavalot

Jos tämäntyyppinen diodilamppu ja opasvalo
pitää vaihtaa, ota yhteyttä CITROËN-
verkostoon tai valtuutettuun korjaamoon.
CITROËN-verkostolta voit hankkia LED-
polttimoiden vaihtosarjan.

282
Käytännön tietoja

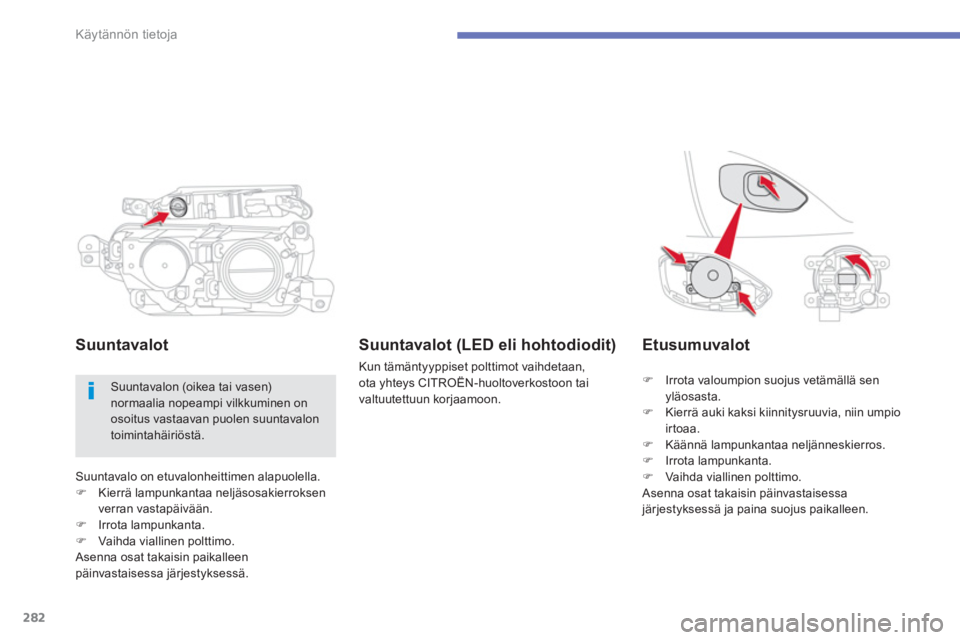

Suuntavalo on etuvalonheittimen alapuolella.)Kierrä lampunkantaa neljäsosakierroksen
verran vastapäivään.)Irrota lampunkanta. )Vaihda viallinen polttimo.
Asenna osat takaisin paikalleen päinvastaisessa järjestyksessä.

SuuntavalotEtusumuvalot
)Irrota valoumpion suojus vetämällä senyläosasta. )Kierrä auki kaksi kiinnitysruuvia, niin umpio
irtoaa. )Käännä lampunkantaa neljänneskierros. )Irrota lampunkanta.)Vaihda viallinen polttimo.
Asenna osat takaisin päinvastaisessajärjestyksessä ja paina suojus paikalleen.

Suuntavalon (oikea tai vasen) normaalia nopeampi vilkkuminen onosoitus vastaavan puolen suuntavalon toimintahäiriöstä.
Suuntavalot (LED eli hohtodiodit)

Kun tämäntyyppiset polttimot vaihdetaan,
ota yhteys CITROËN-huoltoverkostoon tai
valtuutettuun korjaamoon.

283
7
Käytännön tietoja
LED-loistevalojen vaihtaminen on annettava CITROËN-merkkihuollon tai valtuutetun
korjaamon tehtäväksi.
Sivupeilien kohdevalot
Ulkopeileissä olevat sivuvilkut
Lamppujen vaihtaminen on annettava CITROËN-verkoston tai valtuutetun korjaamon
tehtäväksi.1. Suuntavalot
(PY21W keltainen)2. Seisontavalot / sumuvalot (P21/5W)
Takavalot


LED-loistediodivalojen vaihtaminen
Jos LED-valo pitää vaihtaa, ota yhteyttä CITROËN-huoltokorjaamoon tai valtuutettuun korjaamoon.

3. Jarruvalot / seisontavalot (LED eli
hohtodiodit)4. Peruutusvalot (W16W)5. Suuntavalot (PY21W)
Malli, jossa LED-valot
3. Jarruvalot / seisontavalot (P21/5W)4. Peruutusvalot (W16W)5. Suuntavalot (PY21W)
Malli, jossa polttimot

284
Käytännön tietoja
Valot takaluukun päällä
Malli, jossa LED-valot
Paikallista viallinen polttimo. )Avaa tavaratila.)Irrota peiteluukku.
Malli, jossa polttimo
t
) Kierrä auki valon kolme kiinnitysruuvia A . )
Irrota sähköliitin.)
Ota valo varovasti ulos ulkopuolelta
painamalla tukiklipsiä B.
)Kierrä lampunkantaa neljänneskierros
vastapäivään ja ota se ulos.)Vaihda polttimo.
Asenna osat takaisin paikoilleen päinvastaisessa järjestyksessä.

285
7
Käytännön tietoja
1. Suuntavalot (PY21W keltainen)2. Seisontavalot / sumuvalot (P21/5W)
Takavalot
3. Seisontavalot (LED eli hohtodiodit)4. Jarruvalot (LED eli hohtodiodit)5. Suuntavalot (PY21W)6. Peruutusvalot (LED eli hohtodiodit)
Malli, jossa LED-valot
3. Seisontavalot (P21/5W)4. Jarruvalot / seisontavalot (P21/5W)5. Suuntavalot (PY21W)6. Peruutusvalo (P21W)
Malli, jossa polttimot

286
Käytännön tietoja















Valot takaluukun päälläMalli, jossa LED-valot
Malli, jossa polttimot
Paikallista viallinen polttimo. )Avaa tavaratila.)Irrota peiteluukku.
)
Kierrä auki valon kolme kiinnitysruuvia A.)
Irrota sähköliitin.)
Ota valo varovasti ulos paikaltaan.)
Kierrä lampunkantaa neljänneskierros
vastapäivään ja ota se ulos.
) Vaihda polt timo.
Asenna osat takaisin paikoilleen
p
äinvastaisessa järjestyksessä.
