2014 CITROEN C4 AIRCROSS Betriebsanleitungen (in German)

207
7
Praktische Tipps

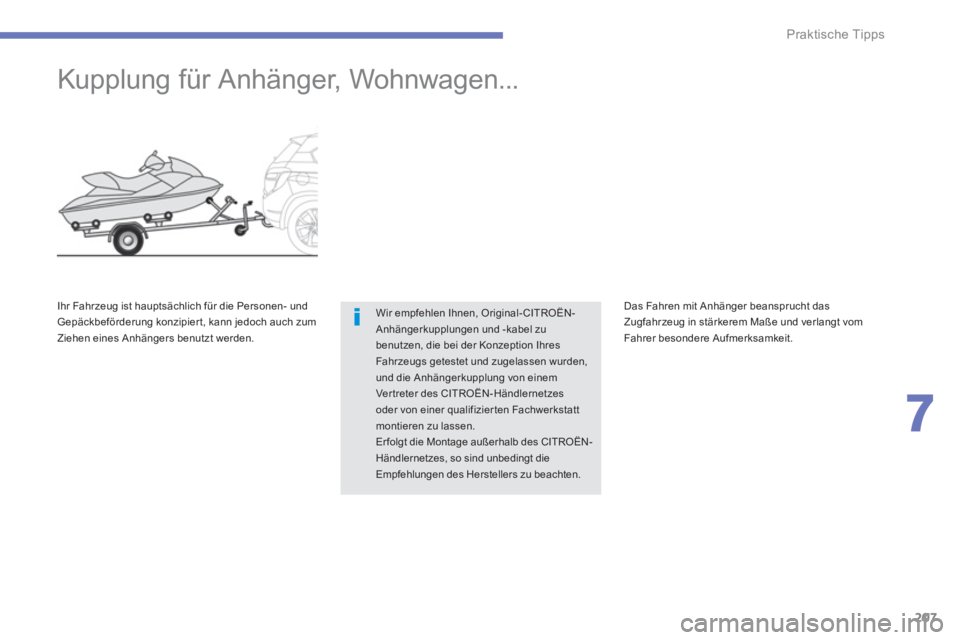

Kupplung für Anhänger, Wohnwagen...

Wir empfehlen Ihnen, Original- CITROËN-
Anhängerkupplungen und -kabel zu
benutzen, die bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen wurden,
und die Anhängerkupplung von einem
Ver treter des CITROËN-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
montieren zu lassen.
Er folgt die Montage außerhalb des CITROËN-
Händlernetzes, so sind unbedingt die
Empfehlungen des Herstellers zu beachten.
Ihr Fahrzeug ist hauptsächlich für die Personen- und
Gepäckbeförderung konzipier t, kann jedoch auch zum
Ziehen eines Anhängers benutzt werden. Das Fahren mit Anhänger beansprucht das
Zugfahrzeug in stärkerem Maße und verlangt vom
Fahrer besondere Aufmerksamkeit.

208Praktische Tipps

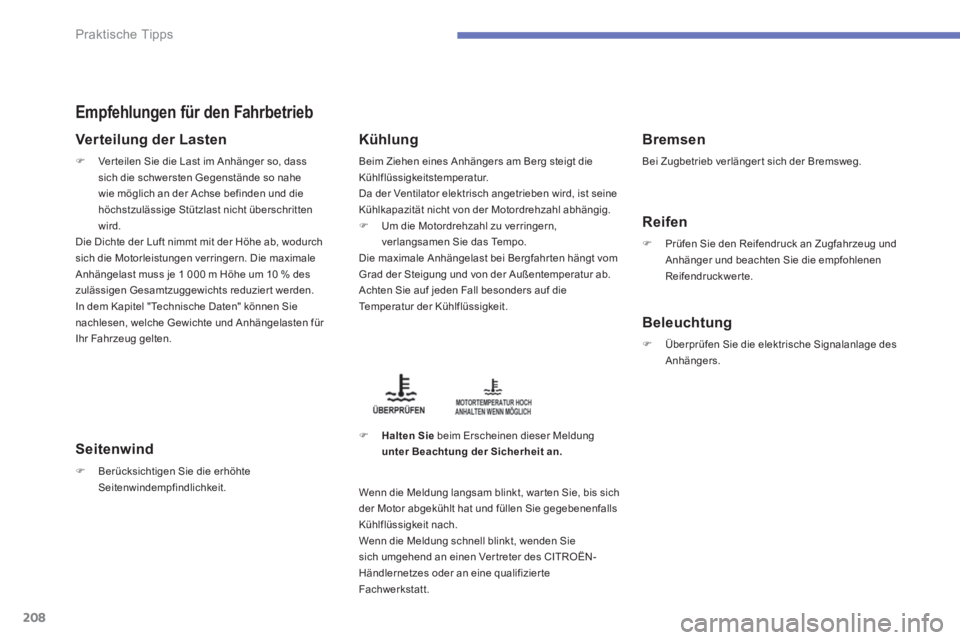

Empfehlungen für den Fahrbetrieb


Verteilung der Lasten



)
Ver teilen Sie die Last im Anhänger so, dass
sich die schwersten Gegenstände so nahe
wie möglich an der Achse befinden und die
höchstzulässige Stützlast nicht überschritten
wird.
Die Dichte der Luft nimmt mit der Höhe ab, wodurch
sich die Motorleistungen verringern. Die maximale
Anhängelast muss je 1 000 m Höhe um 10 % des
zulässigen Gesamtzuggewichts reduzier t werden.
In dem Kapitel "Technische Daten" können Sie
nachlesen, welche Gewichte und Anhängelasten für
Ihr Fahrzeug gelten.


Seitenwind



)
Berücksichtigen Sie die erhöhte
Seitenwindempfindlichkeit.



Kühlung

Beim Ziehen eines Anhängers am Berg steigt die
Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben wird, ist seine
Kühlkapazität nicht von der Motordrehzahl abhängig.


)
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Bergfahr ten hängt vom
Grad der Steigung und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.


)
Halten Sie
beim Erscheinen dieser Meldung
unter Beachtung der Sicherheit an.




Bremsen

Bei Zugbetrieb verlänger t sich der Bremsweg.


Reifen



)
Prüfen Sie den Reifendruck an Zugfahrzeug und
Anhänger und beachten Sie die empfohlenen
Reifendruckwerte.



Beleuchtung



)
Überprüfen Sie die elektrische Signalanlage des
Anhängers.


Wenn die Meldung langsam blinkt, war ten Sie, bis sich
der Motor abgekühlt hat und füllen Sie gegebenenfalls
Kühlflüssigkeit nach.
Wenn die Meldung schnell blinkt, wenden Sie
sich umgehend an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizier te
Fachwerkstatt.

209
7
Praktische Tipps

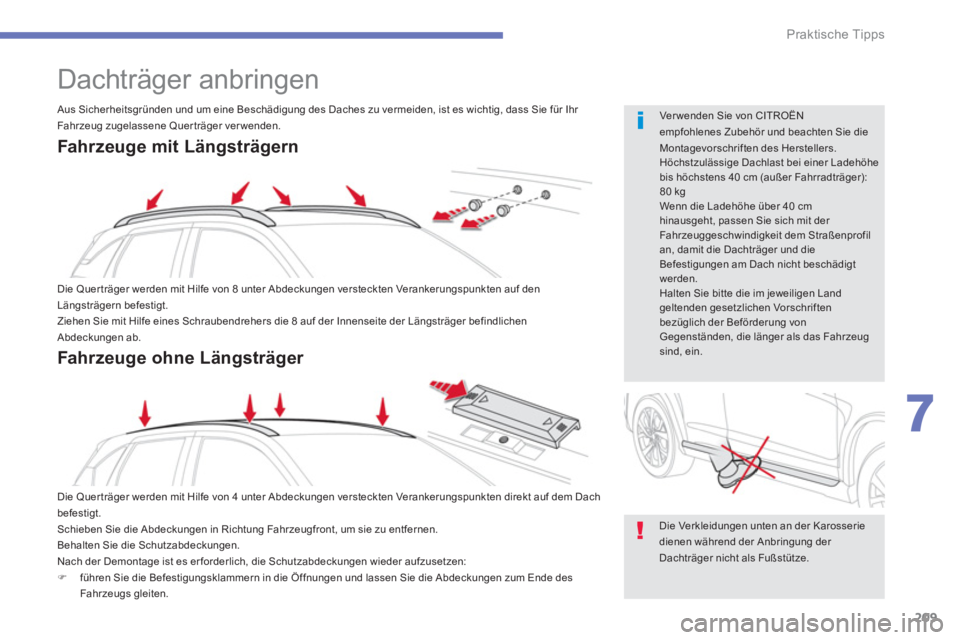

Dachträger anbringen

Die Quer träger werden mit Hilfe von 8 unter Abdeckungen versteckten Verankerungspunkten auf den
Längsträgern befestigt.
Ziehen Sie mit Hilfe eines Schraubendrehers die 8 auf der Innenseite der Längsträger befindlichen
Abdeckungen ab.
Die Quer träger werden mit Hilfe von 4 unter Abdeckungen versteckten Verankerungspunkten direkt auf dem Dach
befestigt.
Schieben Sie die Abdeckungen in Richtung Fahrzeugfront, um sie zu entfernen.
Behalten Sie die Schutzabdeckungen.
Nach der Demontage ist es er forderlich, die Schutzabdeckungen wieder aufzusetzen:


)
führen Sie die Befestigungsklammern in die Öffnungen und lassen Sie die Abdeckungen zum Ende des
Fahrzeugs gleiten.


Die Verkleidungen unten an der Karosserie
dienen während der Anbringung der
Dachträger nicht als Fußstütze.

Ver wenden Sie von CITROËN
empfohlenes Zubehör und beachten Sie die
Montagevorschriften des Herstellers.
Höchstzulässige Dachlast bei einer Ladehöhe
bis höchstens 40 cm (außer Fahrradträger):
80 kg
Wenn die Ladehöhe über 40 cm
hinausgeht, passen Sie sich mit der
Fahrzeuggeschwindigkeit dem Straßenprofil
an, damit die Dachträger und die
Befestigungen am Dach nicht beschädigt
werden.
Halten Sie bitte die im jeweiligen Land
geltenden gesetzlichen Vorschriften
bezüglich der Beförderung von
Gegenständen, die länger als das Fahrzeug
sind, ein.
Aus Sicherheitsgründen und um eine Beschädigung des Daches zu vermeiden, ist es wichtig, dass Sie für Ihr
Fahrzeug zugelassene Querträger verwenden.


Fahrzeuge mit Längsträgern

Fahrzeuge ohne Längsträger

210
Praktische Tipps

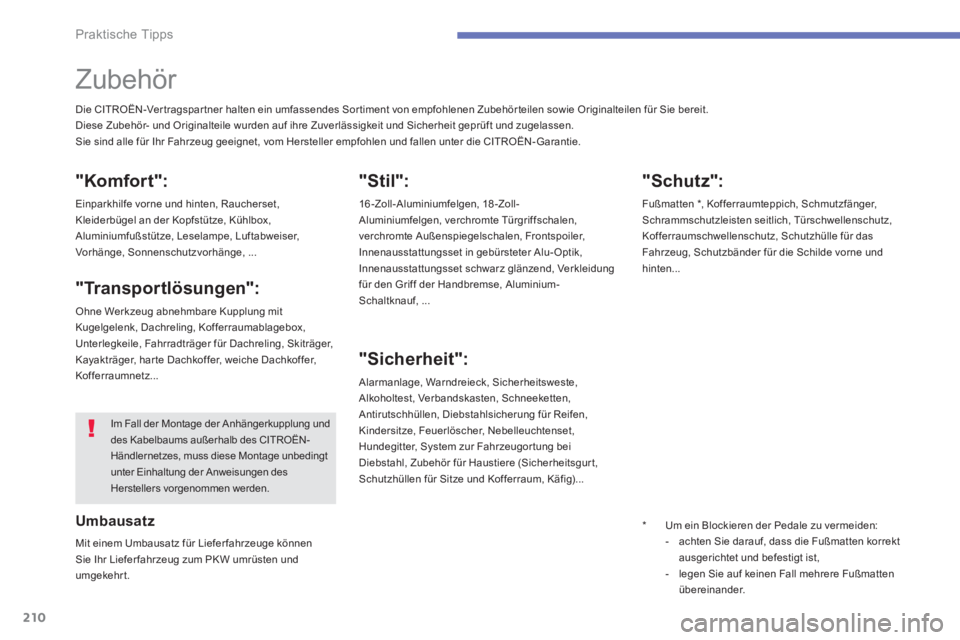

Zubehör

Die CITROËN-Ver tragspar tner halten ein umfassendes Sor timent von empfohlenen Zubehör teilen sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden auf ihre Zuverlässigkeit und Sicherheit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die CITROËN- Garantie.







"Komfort":

Einparkhilfe vorne und hinten, Raucherset,
Kleiderbügel an der Kopfstütze, Kühlbox,
Aluminiumfußstütze, Leselampe, Luftabweiser,
Vorhänge, Sonnenschutzvorhänge, ...


"Transportlösungen":

Ohne Werkzeug abnehmbare Kupplung mit
Kugelgelenk, Dachreling, Kofferraumablagebox,
Unterlegkeile, Fahrradträger für Dachreling, Skiträger,
Kayakträger, har te Dachkof fer, weiche Dachkof fer,
Kofferraumnetz...

"Stil":

16-Zoll-Aluminiumfelgen, 18-Zoll-
Aluminiumfelgen, verchromte Türgriffschalen,
verchromte Außenspiegelschalen, Frontspoiler,
Innenausstattungsset in gebürsteter Alu- Optik,
Innenausstattungsset schwarz glänzend, Verkleidung
für den Griff der Handbremse, Aluminium-
Schaltknauf, ...


"Sicherheit":

Alarmanlage, Warndreieck, Sicherheitsweste,
Alkoholtest, Verbandskasten, Schneeketten,
Antirutschhüllen, Diebstahlsicherung für Reifen,
Kindersitze, Feuerlöscher, Nebelleuchtenset,
Hundegitter, System zur Fahrzeugor tung bei
Diebstahl, Zubehör für Haustiere (Sicherheitsgur t,
Schutzhüllen für Sitze und Kofferraum, Käfig)...


"Schutz":

Fußmatten * , Kofferraumteppich, Schmutzfänger,
Schrammschutzleisten seitlich, Türschwellenschutz,
Kofferraumschwellenschutz, Schutzhülle für das
Fahrzeug, Schutzbänder für die Schilde vorne und
hinten...



Umbausatz

Mit einem Umbausatz für Liefer fahrzeuge können
Sie Ihr Liefer fahrzeug zum PK W umrüsten und
umgekehrt.



Im Fall der Montage der Anhängerkupplung und
des Kabelbaums außerhalb des CITROËN-
Händlernetzes, muss diese Montage unbedingt
unter Einhaltung der Anweisungen des
Herstellers vorgenommen werden.


*
Um ein Blockieren der Pedale zu vermeiden:


- achten Sie darauf, dass die Fußmatten korrekt
ausgerichtet und befestigt ist,

- legen Sie auf keinen Fall mehrere Fußmatten
übereinander.

211
7
Praktische Tipps
Der Einbau eines nicht von CITROËN
empfohlenen elektrischen Geräts oder
Zubehör teils kann zu einer Betriebsstörung
in der elektronischen Anlage Ihres Fahrzeugs
und zu erhöhtem Verbrauch führen.
Wir bitten Sie, dies zur Kenntnis zu nehmen
und empfehlen Ihnen, sich an einen Ver treter
der Marke CITROËN zu wenden, der
Ihnen gerne die empfohlenen Geräte und
Zubehörteile zeigt.



Einbau von
Funksprechanlagen
Vor dem Nachrüsten von
Radiokommunikationssendern mit
Außenantenne am Fahrzeug haben Sie
die Möglichkeit, sich bei den CITROËN-
Ver tragspar tnern über die technischen Daten
der Anlagen (Frequenzband, maximale
Ausgangsleistung, Antennenposition,
gerätespezifische Einbaubedingungen),
die gemäß Richtlinie 2004/104/EG über
die elektromagnetische Ver träglichkeit von
Kraftfahrzeugen montiert werden können,
zu informieren.


Je nach der im Land geltenden gesetzlichen
Regelung sind Sicherheitswesten,
Warndreieck, Blutalkoholtester,
Ersatzglühlampen und -sicherungen im
Fahrzeug mitzuführen.

"Multimedia":

Halbintegriertes Navigationssystem, tragbare
Navigationssysteme, Autoradios, Lautsprecher,
Hutablage mit Lautsprechern, Freisprecheinrichtung,
DVD -Player, DVD zur Aktualisierung des
Kar tenmaterials, Fahrassistent, WIFI on board,
230V-Anschluss, System Head-Up-Ansicht, Iphone-
Ladegerät, Multimediahalter hinten...

212
Kontrollen

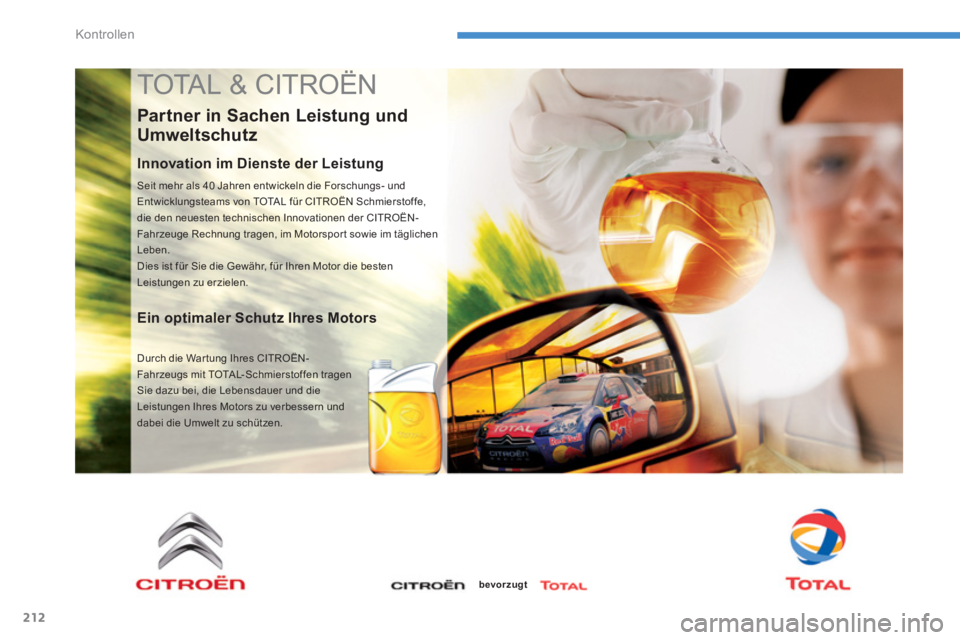

TOTAL & CITROËN


Partner in Sachen Leistung und
Umweltschutz

Innovation im Dienste der Leistung

Seit mehr als 40 Jahren entwickeln die Forschungs- und
Entwicklungsteams von TOTAL für CITROËN Schmierstof fe,
die den neuesten technischen Innovationen der CITROËN-
Fahrzeuge Rechnung tragen, im Motorspor t sowie im täglichen
Leben.
Dies ist für Sie die Gewähr, für Ihren Motor die besten
Leistungen zu erzielen.


Ein optimaler Schutz Ihres Motors

Durch die War tung Ihres CITROËN-
Fahrzeugs mit TOTAL-Schmierstof fen tragen
Sie dazu bei, die Lebensdauer und die
Leistungen Ihres Motors zu verbessern und
dabei die Umwelt zu schützen.
bevorzugt

213
8
Kontrollen

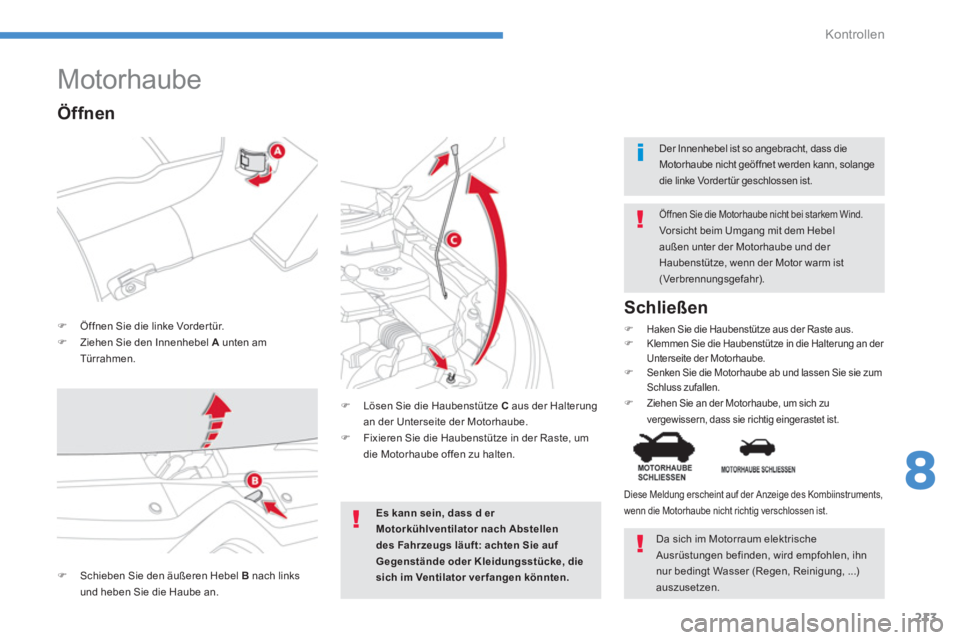

Motorhaube



)
Öffnen Sie die linke Vorder tür.

)
Ziehen Sie den Innenhebel A
unten am
Türrahmen.

Öf fnen Sie die Motorhaube nicht bei starkem Wind.
Vorsicht beim Umgang mit dem Hebel
außen unter der Motorhaube und der
Haubenstütze, wenn der Motor warm ist
(Verbrennungsgefahr).



)
Lösen Sie die Haubenstütze C
aus der Halterung
an der Unterseite der Motorhaube.

)
Fixieren Sie die Haubenstütze in der Raste, um
die Motorhaube offen zu halten.


Schließen



)
Haken Sie die Haubenstütze aus der Raste aus.

)
Klemmen Sie die Haubenstütze in die Halterung an der
Unterseite der Motorhaube.

)
Senken Sie die Motorhaube ab und lassen Sie sie zum
Schluss zufallen.

)
Ziehen Sie an der Motorhaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.


Der Innenhebel ist so angebracht, dass die
Motorhaube nicht geöffnet werden kann, solange
die linke Vorder tür geschlossen ist.


Öffnen


)
Schieben Sie den äußeren Hebel B
nach links
und heben Sie die Haube an.

Diese Meldung erscheint auf der Anzeige des Kombiinstruments,
wenn die Motorhaube nicht richtig verschlossen ist.









Es kann sein, dass d
er
Motorkühlventilator nach Abstellen
des Fahrzeugs läuft: achten Sie auf
Gegenstände oder Kleidungsstücke, die
sich im Ventilator ver fangen könnten.


Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen, ihn
nur bedingt Wasser (Regen, Reinigung, ...)
auszusetzen.

214
Kontrollen

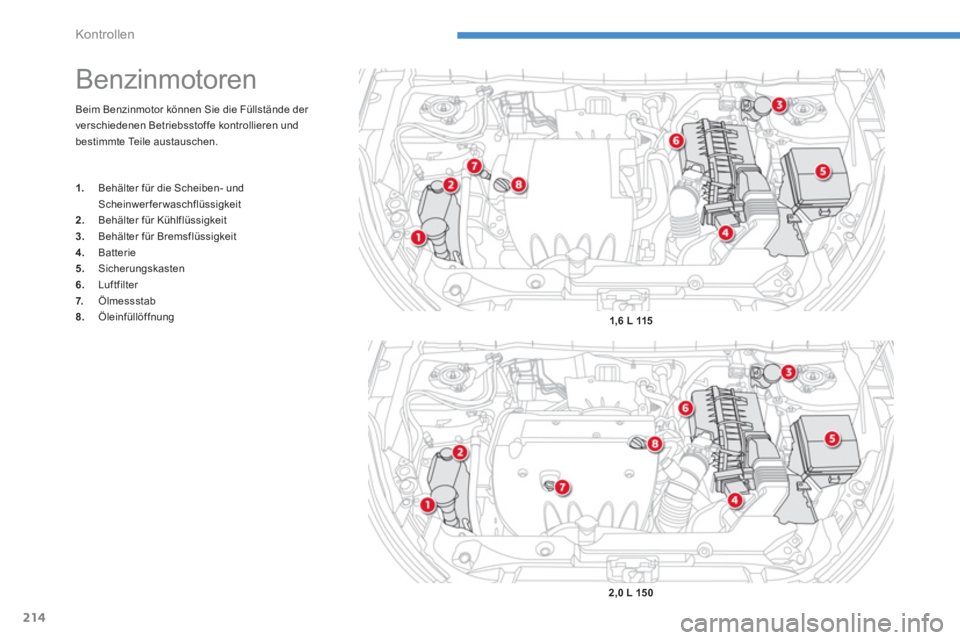

Beim Benzinmotor können Sie die Füllstände der
verschiedenen Betriebsstoffe kontrollieren und
bestimmte Teile austauschen.














Benzinmotoren



1.
Behälter für die Scheiben- und
Scheinwerferwaschflüssigkeit

2.
Behälter für Kühlflüssigkeit

3.
Behälter für Bremsflüssigkeit

4.
Batterie

5.
Sicherungskasten

6.
Luftfilter

7.
Ölmessstab

8.
Öleinfüllöffnung


1,6 L 115


2,0 L 150
