2014 CITROEN C4 AIRCROSS Betriebsanleitungen (in German)

175
6
Sicherheit
Ein falsch eingebauter Kindersitz beeinträchtigt
den Schutz des Kindes bei einer Kollision.
Schnallen Sie den Sicherheitsgur t bzw. die Gur te
des Kindersitzes so fest, dass möglichst wenig
Spielraum
zwischen dem Körper des Kindes
und dem Gur t besteht, und zwar auch auf kurzen
Strecken.
Achten Sie beim Einbau des Kindersitzes "in
Fahr trichtung" darauf, dass er mit der Lehne an
die Lehne des Fahrzeugsitzes anstößt und die
Kopfstütze nicht im Weg ist. Nur so ist der Sitz
optimal montier t.
Wenn Sie die Kopfstütze ausbauen müssen, achten
Sie darauf, sie gut zu verstauen oder zu befestigen,
damit sie bei einem heftigen Bremsmanöver nicht
zum Geschoss wird.

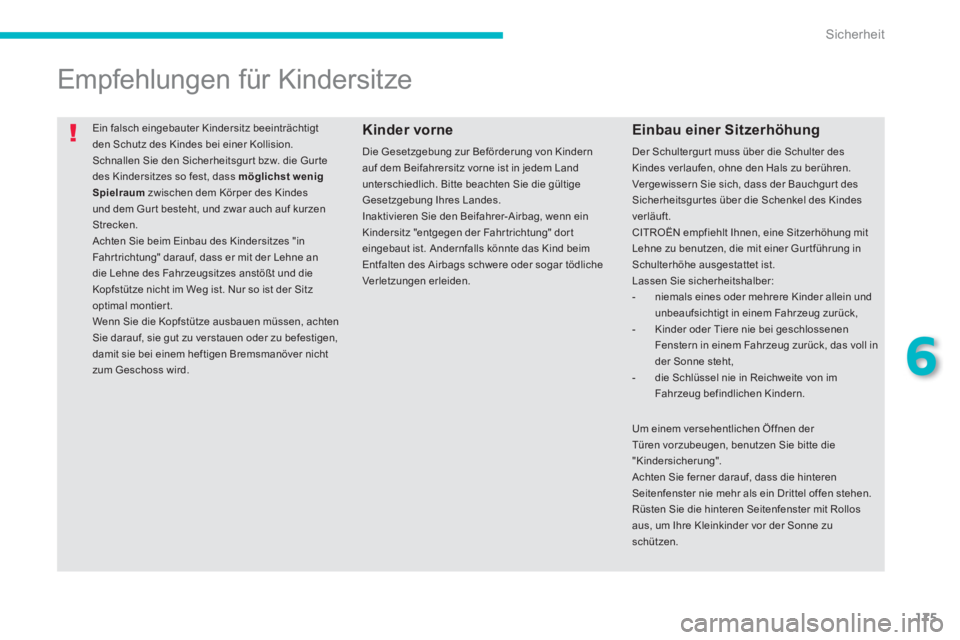

Empfehlungen für Kindersitze


Einbau einer Sitzerhöhung

Der Schultergur t muss über die Schulter des
Kindes verlaufen, ohne den Hals zu berühren.
Vergewissern Sie sich, dass der Bauchgur t des
Sicherheitsgur tes über die Schenkel des Kindes
verläuft.
CITROËN empfiehlt Ihnen, eine Sitzerhöhung mit
Lehne zu benutzen, die mit einer Gur tführung in
Schulterhöhe ausgestattet ist.
Lassen Sie sicherheitshalber:


- niemals eines oder mehrere Kinder allein und
unbeaufsichtigt in einem Fahrzeug zurück,

- Kinder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das voll in
der Sonne steht,

- die Schlüssel nie in Reichweite von im
Fahrzeug befindlichen Kindern.


Kinder vorne

Die Gesetzgebung zur Beförderung von Kindern
auf dem Beifahrersitz vorne ist in jedem Land
unterschiedlich. Bitte beachten Sie die gültige
Gesetzgebung Ihres Landes.
Inaktivieren Sie den Beifahrer-Airbag, wenn ein
Kindersitz "entgegen der Fahr trichtung" dor t
eingebaut ist. Andernfalls könnte das Kind beim
Entfalten des Airbags schwere oder sogar tödliche
Verletzungen erleiden.
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte die
"Kindersicherung".
Achten Sie ferner darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen stehen.
Rüsten Sie die hinteren Seitenfenster mit Rollos
aus, um Ihre Kleinkinder vor der Sonne zu
schützen.

176
Sicherheit

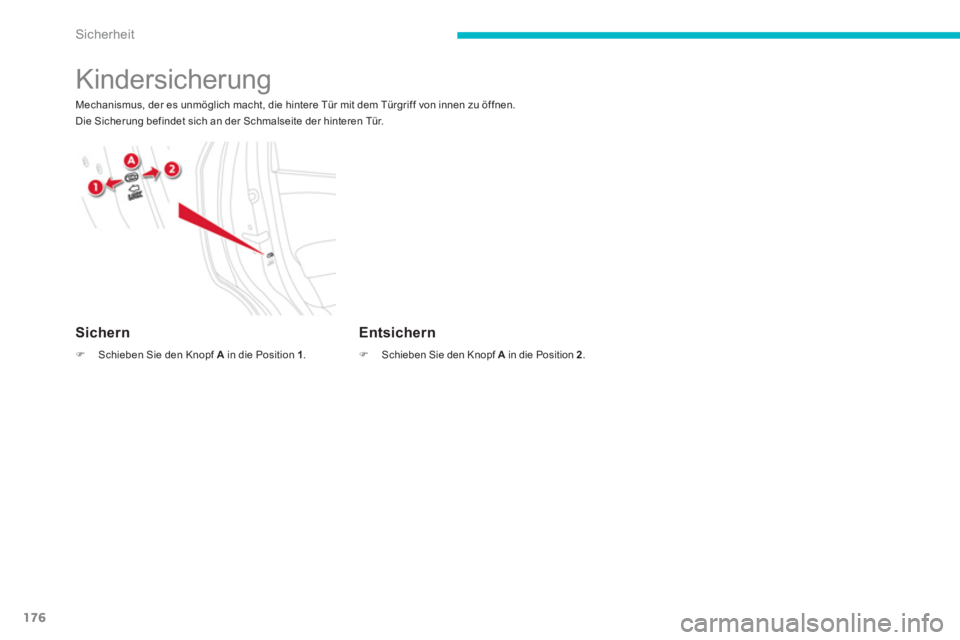

Kindersicherung

Mechanismus, der es unmöglich macht, die hintere Tür mit dem Türgriff von innen zu öffnen.
Die Sicherung befindet sich an der Schmalseite der hinteren Tür.


Sichern



)
Schieben Sie den Knopf A
in die Position 1
.



Entsichern



)
Schieben Sie den Knopf A
in die Position 2
.

177
7
Praktische Tipps
Das Reifenpannenset befindet sich im Kofferraum
unter dem Boden. Dieses Komplettset besteht aus einem Kompressor
und einer Druckflasche mit Dichtmittel. Damit können
Sie den plattgefahrenen Reifen provisorisch
reparieren
, um zur nächstgelegenen Werkstatt zu
fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den Reifen
eingedrungene Fremdkörper sollten möglichst nicht
entfernt werden.

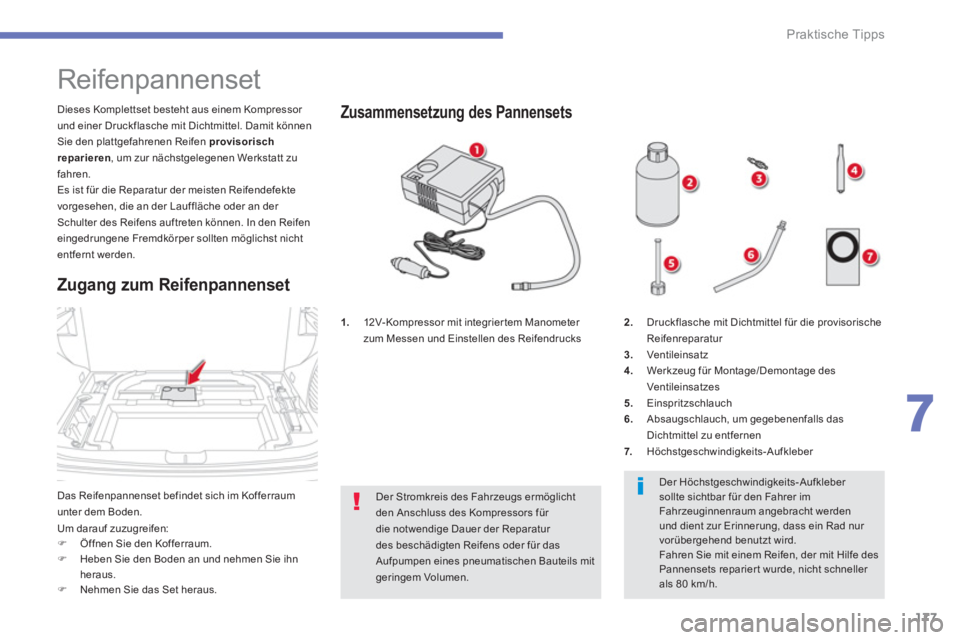

Reifenpannenset


Zugang zum Reifenpannenset



1.
12V- Kompressor mit integrier tem Manometer
zum Messen und Einstellen des Reifendrucks

Um darauf zuzugreifen:


)
Öffnen Sie den Kofferraum.

)
Heben Sie den Boden an und nehmen Sie ihn
heraus.

)
Nehmen Sie das Set heraus.




Zusammensetzung des Pannensets

Der Höchstgeschwindigkeits-Aufkleber
sollte sichtbar für den Fahrer im
Fahrzeuginnenraum angebracht werden
und dient zur Erinnerung, dass ein Rad nur
vorübergehend benutzt wird.
Fahren Sie mit einem Reifen, der mit Hilfe des
Pannensets reparier t wurde, nicht schneller
als 80 km/h.
2.
Druckflasche mit Dichtmittel für die provisorische
Reifenreparatur

3.
Ventileinsat z


4.
Werkzeug für Montage/Demontage des
Ventileinsat zes

5.
Einspritzschlauch

6.
Absaugschlauch, um gegebenenfalls das
Dichtmittel zu entfernen

7.
Höchstgeschwindigkeits-Aufkleber


Der Stromkreis des Fahrzeugs ermöglicht
den Anschluss des Kompressors für
die notwendige Dauer der Reparatur
des beschädigten Reifens oder für das
Aufpumpen eines pneumatischen Bauteils mit
geringem Volumen.

178
Praktische Tipps

1. Reifen abdichten

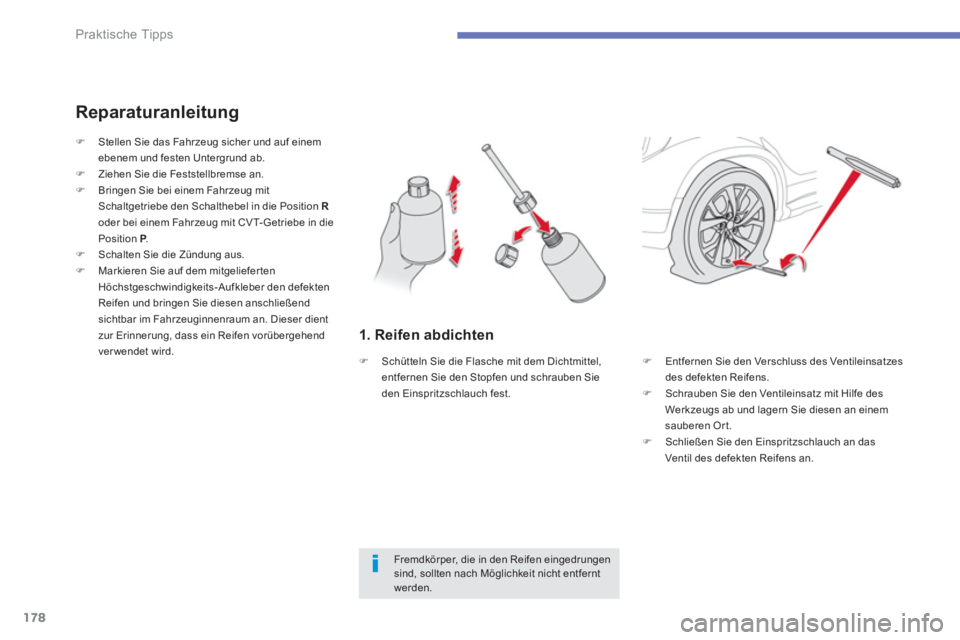

Reparaturanleitung


Fremdkörper, die in den Reifen eingedrungen
sind, sollten nach Möglichkeit nicht entfernt
werden.


)
Stellen Sie das Fahrzeug sicher und auf einem
ebenem und festen Untergrund ab.

)
Ziehen Sie die Feststellbremse an.


)
Bringen Sie bei einem Fahrzeug mit
Schaltgetriebe den Schalthebel in die Position R

oder bei einem Fahrzeug mit CV T- Getriebe in die
Position P
.


)
Schalten Sie die Zündung aus.

)
Markieren Sie auf dem mitgeliefer ten
Höchstgeschwindigkeits-Aufkleber den defekten
Reifen und bringen Sie diesen anschließend
sichtbar im Fahrzeuginnenraum an. Dieser dient
zur Erinnerung, dass ein Reifen vorübergehend
ver wendet wird.


)
Entfernen Sie den Verschluss des Ventileinsatzes
des defekten Reifens.

)
Schrauben Sie den Ventileinsatz mit Hilfe des
Werkzeugs ab und lagern Sie diesen an einem
sauberen Ort.

)
Schließen Sie den Einspritzschlauch an das
Ventil des defekten Reifens an.

)
Schütteln Sie die Flasche mit dem Dichtmittel,
entfernen Sie den Stopfen und schrauben Sie
den Einspritzschlauch fest.

179
7
Praktische Tipps

)

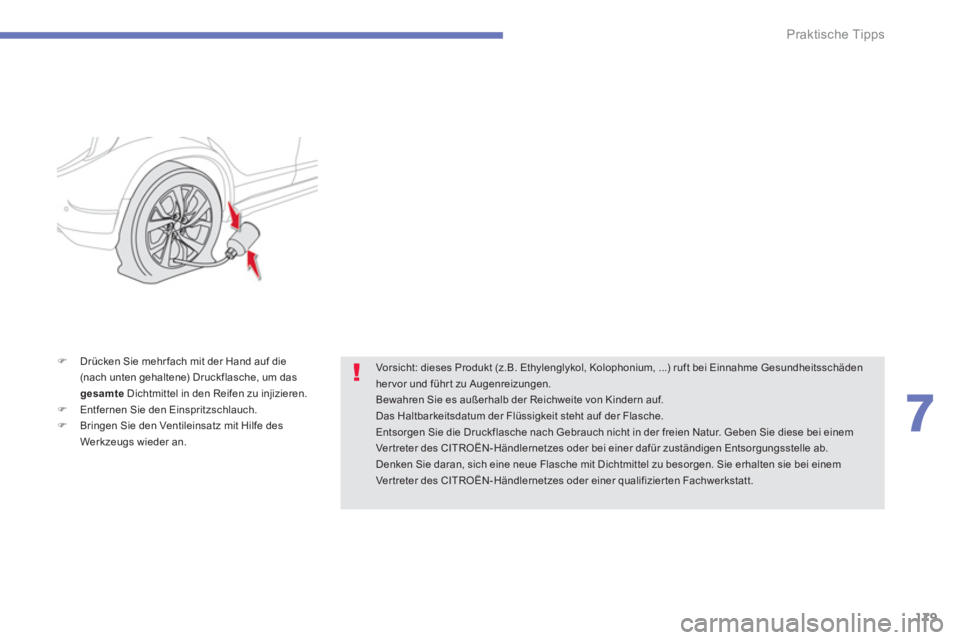

Drücken Sie mehr fach mit der Hand auf die
(nach unten gehaltene) Druckflasche, um das
gesamte
Dichtmittel in den Reifen zu injizieren.

)
Entfernen Sie den Einspritzschlauch.

)
Bringen Sie den Ventileinsatz mit Hilfe des
Werkzeugs wieder an.

Vorsicht: dieses Produkt (z.B. Ethylenglykol, Kolophonium, ...) ruft bei Einnahme Gesundheitsschäden
her vor und führ t zu Augenreizungen.
Bewahren Sie es außerhalb der Reichweite von Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht auf der Flasche.

Entsorgen Sie die Druckflasche nach Gebrauch nicht in der freien Natur. Geben Sie diese bei einem
Ver treter des CITROËN-Händlernetzes oder bei einer dafür zuständigen Entsorgungsstelle ab.
Denken Sie daran, sich eine neue Flasche mit Dichtmittel zu besorgen. Sie erhalten sie bei einem
Ver treter des CITROËN-Händlernetzes oder einer qualifizier ten Fachwerkstatt.

180
Praktische Tipps

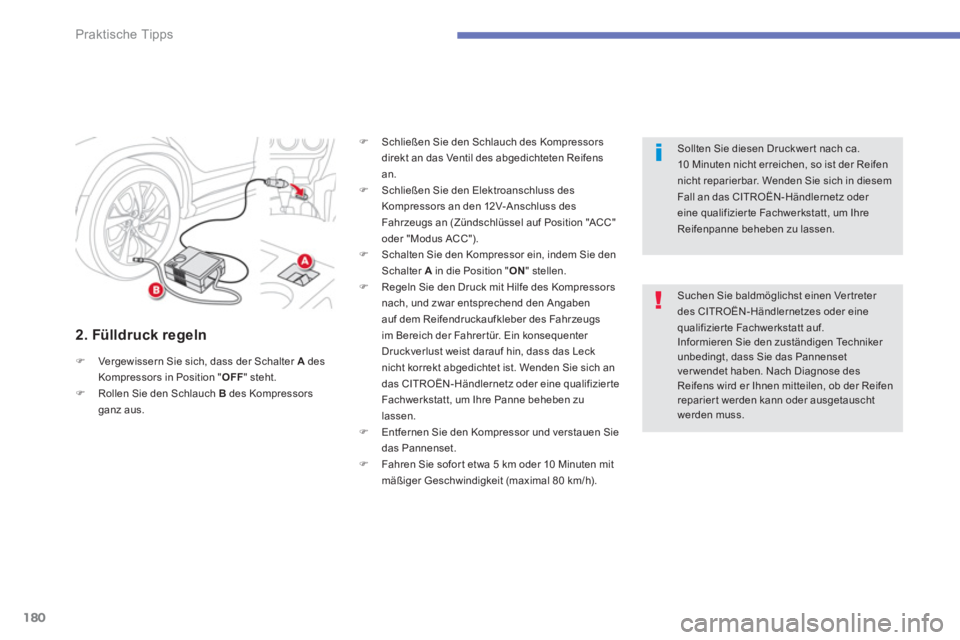

2. Fülldruck regeln



)
Vergewissern Sie sich, dass der Schalter A
des
Kompressors in Position " OFF
" steht.


)
Rollen Sie den Schlauch B
des Kompressors
ganz aus.

)
Schließen Sie den Schlauch des Kompressors
direkt an das Ventil des abgedichteten Reifens
an.

)
Schließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an (Zündschlüssel auf Position "ACC"
oder "Modus ACC").

)
Schalten Sie den Kompressor ein, indem Sie den
Schalter A
in die Position " ON
" stellen.


)
Regeln Sie den Druck mit Hilfe des Kompressors
nach, und zwar entsprechend den Angaben
auf dem Reifendruckaufkleber des Fahrzeugs
im Bereich der Fahrer tür. Ein konsequenter
Druckverlust weist darauf hin, dass das Leck
nicht korrekt abgedichtet ist. Wenden Sie sich an
das CITROËN-Händlernetz oder eine qualifizier te
Fachwerkstatt, um Ihre Panne beheben zu
lassen.



)
Entfernen Sie den Kompressor und verstauen Sie
das Pannenset.

)
Fahren Sie sofor t etwa 5 km oder 10 Minuten mit
mäßiger Geschwindigkeit (maximal 80 km/h).


Suchen Sie baldmöglichst einen Ver treter
des CITROËN-Händlernetzes oder eine
qualifizier te Fachwerkstatt auf.
Informieren Sie den zuständigen Techniker
unbedingt, dass Sie das Pannenset
ver wendet haben. Nach Diagnose des
Reifens wird er Ihnen mitteilen, ob der Reifen
reparier t werden kann oder ausgetauscht
werden muss.

Sollten Sie diesen Druckwer t nach ca.
10 Minuten nicht erreichen, so ist der Reifen
nicht reparierbar. Wenden Sie sich in diesem
Fall an das CITROËN-Händlernetz oder
eine qualifizier te Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.

181
7
Praktische Tipps

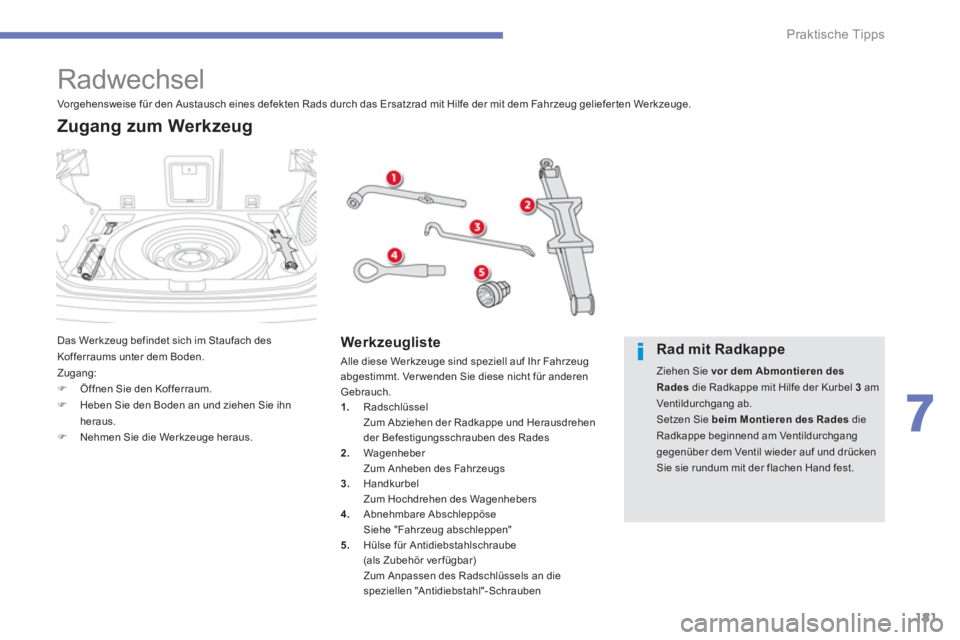

Radwechsel

Das Werkzeug befindet sich im Staufach des
Kofferraums unter dem Boden.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Heben Sie den Boden an und ziehen Sie ihn
heraus.

)
Nehmen Sie die Werkzeuge heraus.


Zugang zum Werkzeug


Werkzeugliste

Alle diese Werkzeuge sind speziell auf Ihr Fahrzeug
abgestimmt. Ver wenden Sie diese nicht für anderen
Gebrauch.


1.
Radschlüssel
Zum Abziehen der Radkappe und Herausdrehen
der Befestigungsschrauben des Rades

2.
Wagenheber
Zum Anheben des Fahrzeugs

3.
Handkurbel
Zum Hochdrehen des Wagenhebers

4.
Abnehmbare Abschleppöse
Siehe "Fahrzeug abschleppen"

5.
Hülse für Antidiebstahlschraube
(als Zubehör ver fügbar)
Zum Anpassen des Radschlüssels an die
speziellen "Antidiebstahl"-Schrauben
Vorgehensweise für den Austausch eines defekten Rads durch das Ersatzrad mit Hilfe der mit dem Fahrzeug gelieferten Werkzeuge.

Rad mit Radkappe

Ziehen Sie vor dem Abmontieren des
Rades
die Radkappe mit Hilfe der Kurbel 3
am
Ventildurchgang ab.
Setzen Sie beim Montieren des Rades
die
Radkappe beginnend am Ventildurchgang
gegenüber dem Ventil wieder auf und drücken
Sie sie rundum mit der flachen Hand fest.

182
Praktische Tipps
Das Ersatzrad befindet sich im Kofferraum unter dem
Boden.
Je nach Fahrzeugversion handelt es sich um ein
Standard-Reser verad aus Stahl oder Aluminium; bei
einigen Bestimmungsländern handelt es sich um ein
"Notrad".
Informationen, wie man zum Ersatzrad gelangt,
erhalten Sie in "Zugang zum Werkzeug".

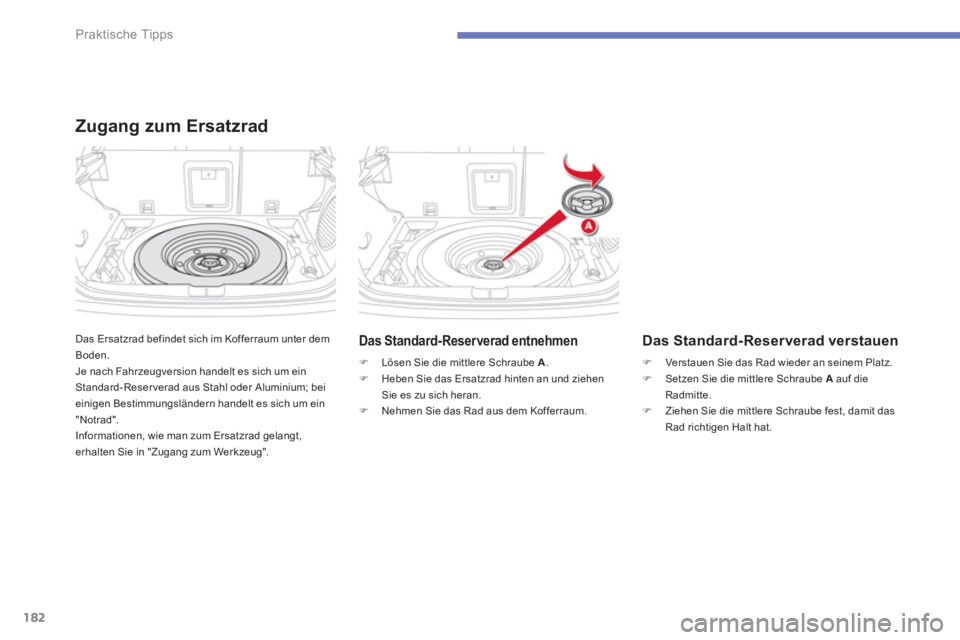

Zugang zum Ersatzrad


Das Standard-Reser verad entnehmen



)
Lösen Sie die mittlere Schraube A
.

)
Heben Sie das Ersatzrad hinten an und ziehen
Sie es zu sich heran.

)
Nehmen Sie das Rad aus dem Kofferraum.



Das Standard-Reser verad verstauen



)
Verstauen Sie das Rad wieder an seinem Platz.

)
Setzen Sie die mittlere Schraube A
auf die
Radmitte.

)
Ziehen Sie die mittlere Schraube fest, damit das
Rad richtigen Halt hat.
