2014 CITROEN C4 AIRCROSS Betriebsanleitungen (in German)

223
8

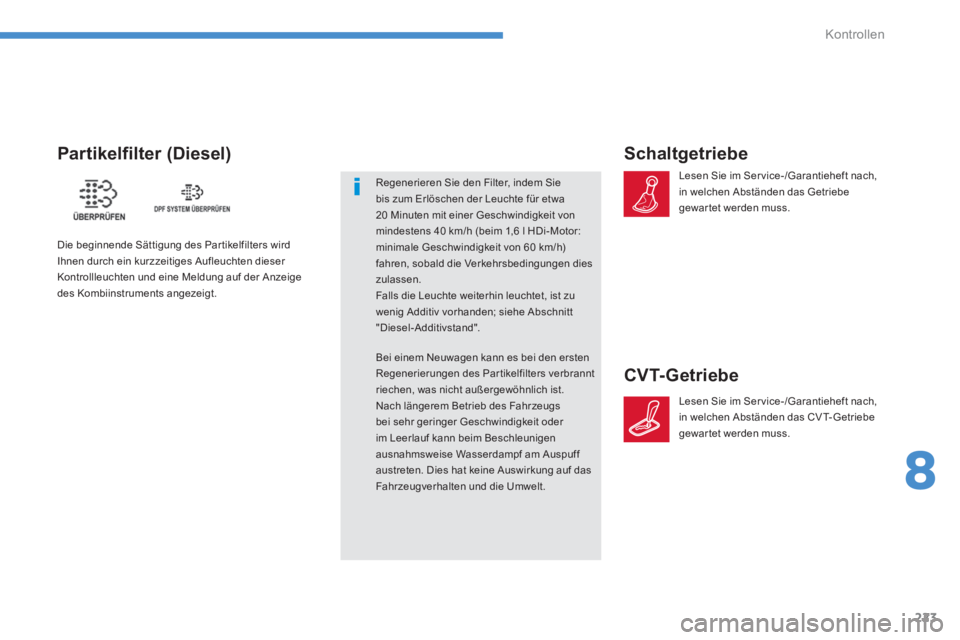

Kontrollen






Schaltgetriebe

Lesen Sie im Ser vice-/Garantieheft nach,
in welchen Abständen das Getriebe
gewar tet werden muss.







CVT- Getriebe

Lesen Sie im Ser vice-/Garantieheft nach,
in welchen Abständen das CV T- Getriebe
gewar tet werden muss.










Partikelfilter (Diesel)

Die beginnende Sättigung des Par tikelfilters wird
Ihnen durch ein kurzzeitiges Aufleuchten dieser
Kontrollleuchten und eine Meldung auf der Anzeige
des Kombiinstruments angezeigt.
Regenerieren Sie den Filter, indem Sie
bis zum Erlöschen der Leuchte für etwa
20 Minuten mit einer Geschwindigkeit von
mindestens 40 km/h (beim 1,6 l HDi- Motor:
minimale Geschwindigkeit von 60 km/h)
fahren, sobald die Verkehrsbedingungen dies
zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Additiv vorhanden; siehe Abschnitt
"Diesel-Additivstand".

Bei einem Neuwagen kann es bei den ersten
Regenerierungen des Par tikelfilters verbrannt
riechen, was nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuf f
austreten. Dies hat keine Auswirkung auf das
Fahrzeugverhalten und die Umwelt.

224
Kontrollen
Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine
Kontrolle der Bremsen auf ihren Zustand
auch zwischen den War tungen des
Fahrzeugs erforderlich sein.















Bremsbeläge

Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden Sie sich bitte an das CITROËN-
Händlernetz oder eine qualifizier te
Fachwerkstatt.


Abnutzung der
Bremsscheiben





















Feststellbremse


Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch
zwischen zwei War tungen neu eingestellt
werden.















Ver wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwer tigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat CITROËN
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung
kann dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
Die Feststellbremse muss von einem Ver treter des
CITROËN-Händlernetzes oder durch eine qualifizier te
Fachwerkstatt überprüft werden.


Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.

9
225
Te c h n i s c h e D a t e n

*
Die Höchstleistung entspricht dem auf dem Prüfstand homologier ten Wer t, gemäß den geltenden Bestimmungen der EU-Richtlinie 1999/99/EG.















Motoren und Getriebe


.../S
: mit der Funktion STOP & START ausgestattete Fahrzeuge .
BENZINMOTOREN


1,6 L 115





Amtl. Varianten- / Versions- Bezeichnungen: BU...


NKZ0

NKZ0/S



Antriebsmodus


2WD










Hubraum (cm
3
)
1 590


Bohrung x Hub (mm)
75 x 90




Höchstleistung: EG -Norm (kW) *
86


Drehzahl bei Höchstleistung (U/min)
6 000


Maximales Drehmoment: EG -Norm (Nm)
15 4


Drehzahl bei max. Drehmoment (U/min)
4 000


Kraftstoff
bleifrei


Katalysator
Ja



GETRIEBE

Schaltgetriebe
(5 Gänge)

ÖLFÜLLMENGE (in Litern)











Motor (mit Austausch der Ölfilterpatrone)
4,2

226

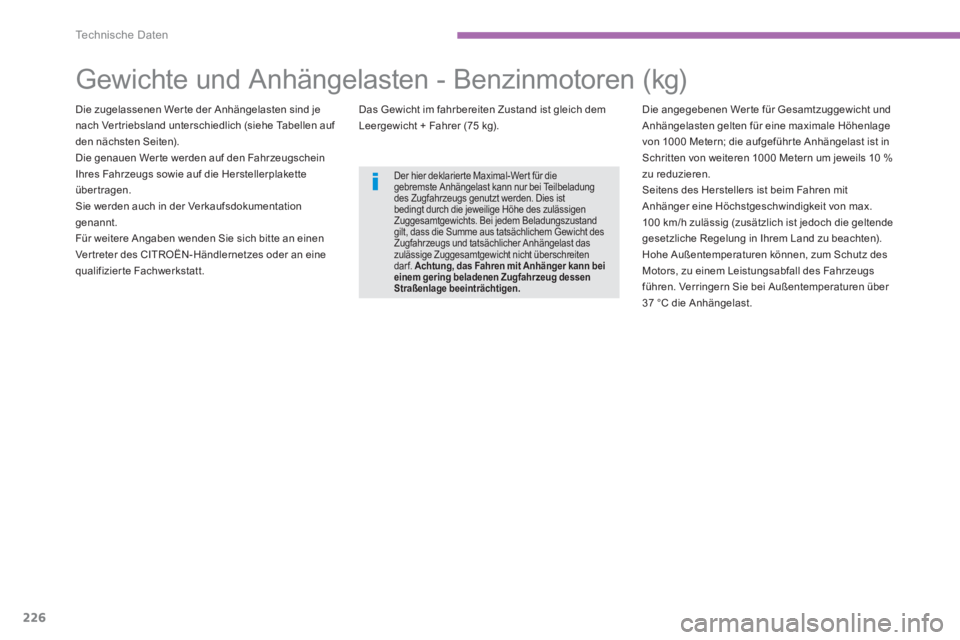

Te c h n i s c h e D a t e n















Gewichte und Anhängelasten - Benzinmotoren (kg)


Die zugelassenen Wer te der Anhängelasten sind je
nach Ver triebsland unterschiedlich (siehe Tabellen auf
den nächsten Seiten).
Die genauen Wer te werden auf den Fahrzeugschein
Ihres Fahrzeugs sowie auf die Herstellerplakette
übertragen.
Sie werden auch in der Verkaufsdokumentation
genannt.
Für weitere Angaben wenden Sie sich bitte an einen
Ver treter des CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt. Das Gewicht im fahrbereiten Zustand ist gleich dem
Leergewicht + Fahrer (75 kg).
Die angegebenen Wer te für Gesamtzuggewicht und
Anhängelasten gelten für eine maximale Höhenlage
von 1000 Metern; die aufgeführ te Anhängelast ist in
Schritten von weiteren 1000 Metern um jeweils 10 %
zu reduzieren.
Seitens des Herstellers ist beim Fahren mit
Anhänger eine Höchstgeschwindigkeit von max.
100 km/h zulässig (zusätzlich ist jedoch die geltende
gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können, zum Schutz des
Motors, zu einem Leistungsabfall des Fahrzeugs
führen. Verringern Sie bei Außentemperaturen über
37 °C die Anhängelast.



Der hier deklarier te Maximal-Wer t für die
gebremste Anhängelast kann nur bei Teilbeladung
des Zugfahrzeugs genutzt werden. Dies ist
bedingt durch die jeweilige Höhe des zulässigen
Zuggesamtgewichts. Bei jedem Beladungszustand
gilt, dass die Summe aus tatsächlichem Gewicht des
Zugfahrzeugs und tatsächlicher Anhängelast das
zulässige Zuggesamtgewicht nicht überschreiten
darf. Achtung, das Fahren mit Anhänger kann bei
einem gering beladenen Zugfahrzeug dessen
Straßenlage beeinträchtigen.

9
227

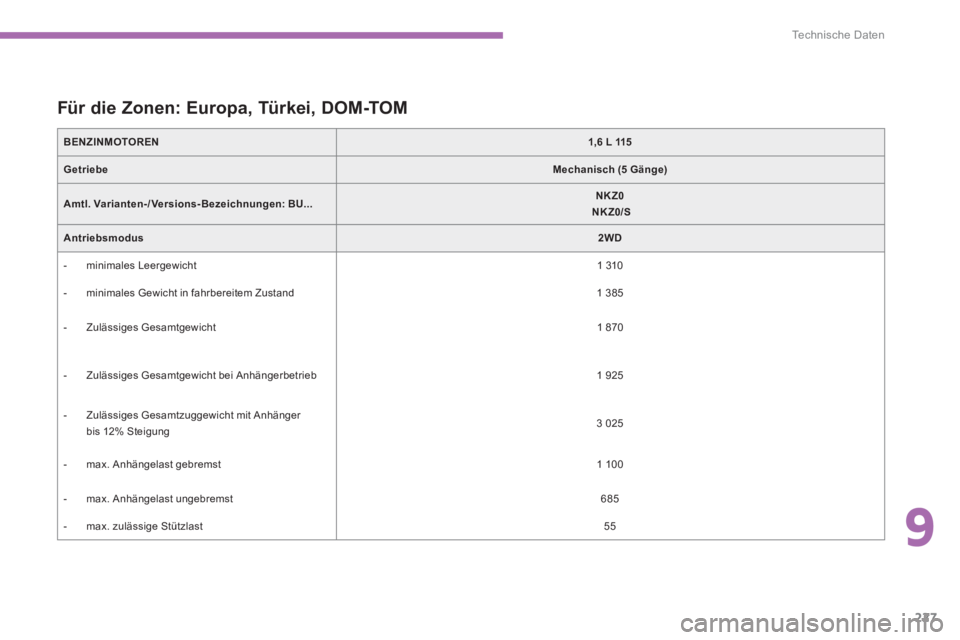

Te c h n i s c h e D a t e n

BENZINMOTOREN



1,6 L 115



Getriebe



Mechanisch (5 Gänge)



Amtl. Varianten-/Versions-Bezeichnungen:
BU...


NKZ0


NKZ0/S



Antriebsmodus



2WD




- minimales Leergewicht

1 310


- minimales Gewicht in fahrbereitem Zustand
1 385


- Zulässiges Gesamtgewicht

1 870


- Zulässiges Gesamtgewicht bei Anhängerbetrieb
1 925


- Zulässiges Gesamtzuggewicht mit Anhänger
bis 12% Steigung
3 025


- max. Anhängelast gebremst



1 100


- max. Anhängelast ungebremst

685


- max. zulässige Stützlast

55














Für die Zonen: Europa, Türkei, DOM-TOM

228
Te c h n i s c h e D a t e n

9
229
Te c h n i s c h e D a t e n

230
Te c h n i s c h e D a t e n
