2014 CITROEN C4 AIRCROSS Betriebsanleitungen (in German)

167
6
Sicherheit

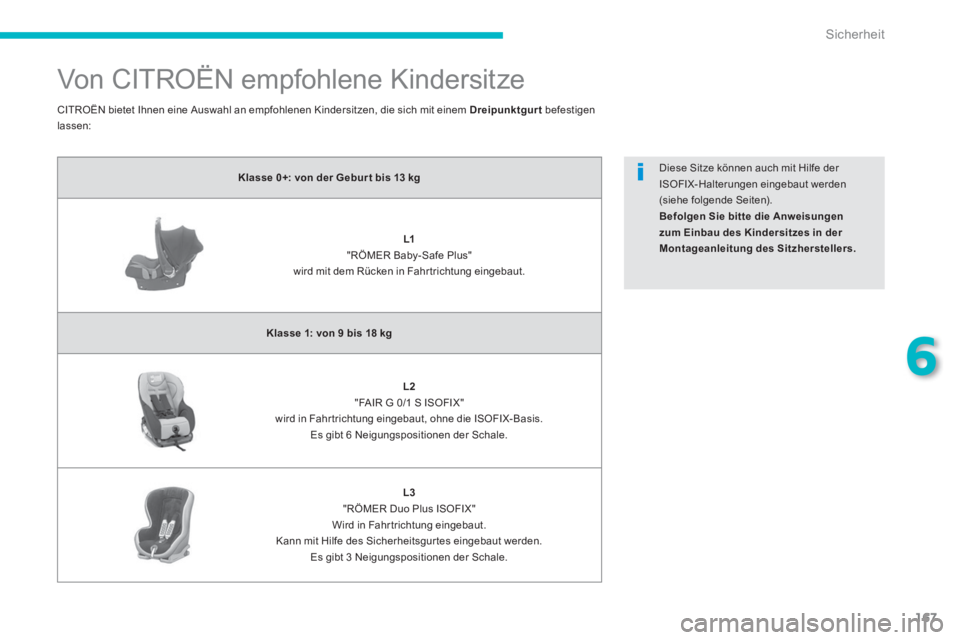

Von CITROËN empfohlene Kindersitze



Klasse 0+: von der Gebur t bis 13 kg






L1


"RÖMER Baby-Safe Plus"
wird mit dem Rücken in Fahr trichtung eingebaut.


Klasse 1: von 9 bis 18 kg






L2


"FAIR G 0/1 S ISOFIX"
wird in Fahr trichtung eingebaut, ohne die ISOFIX- Basis.
Es gibt 6 Neigungspositionen der Schale.




L3


"RÖMER Duo Plus ISOFIX"
Wird in Fahrtrichtung eingebaut.
Kann mit Hilfe des Sicherheitsgur tes eingebaut werden.
Es gibt 3 Neigungspositionen der Schale. CITROËN bietet Ihnen eine Auswahl an empfohlenen Kindersitzen, die sich mit einem Dreipunktgurt
befestigen
lassen:
Diese Sitze können auch mit Hilfe der
ISOFIX-Halterungen eingebaut werden
(siehe folgende Seiten).

Befolgen Sie bitte die Anweisungen
zum Einbau des Kindersitzes in der
Montageanleitung des Sitzherstellers.

168
Sicherheit










Einbau von Kindersitzen mit Gurtbefestigung
Gemäß den europäischen Bestimmungen sind in dieser Tabelle die Einbaumöglichkeiten für Kindersitze aufgeführ t, die mit einem Sicherheitsgur t befestigt werden und die je
nach Gewicht des Kindes und Einbauplatz im Fahrzeug als Universalsitze (a) zugelassen sind.


Einbauplatz



Gewicht des Kindes und Richtalter




unter 13 kg

(Klasse 0 (b) und 0+)
bis ≈ 1 Jahr

9 bis 18 kg

(Klasse 1)
1 bis ≈ 3 Jahre

15 bis 25 kg

(Klasse 2)
3 bis ≈ 6 Jahre

22 bis 36 kg

(Klasse 3)
6 bis ≈ 10 Jahre
Beifahrersitz (c) mit aktivier tem
Airbag

X



X



X



X


Beifahrersitz (c) mit deaktivier tem
Airbag

L1



L2, L3



X



X


Seitliche Rücksitze
(zweite Sitzreihe) (d)

U



U



U



U


Mittlerer Rücksitz
(zweite Sitzreihe) (d)

L1



L2, L3



X



X

169
6
Sicherheit

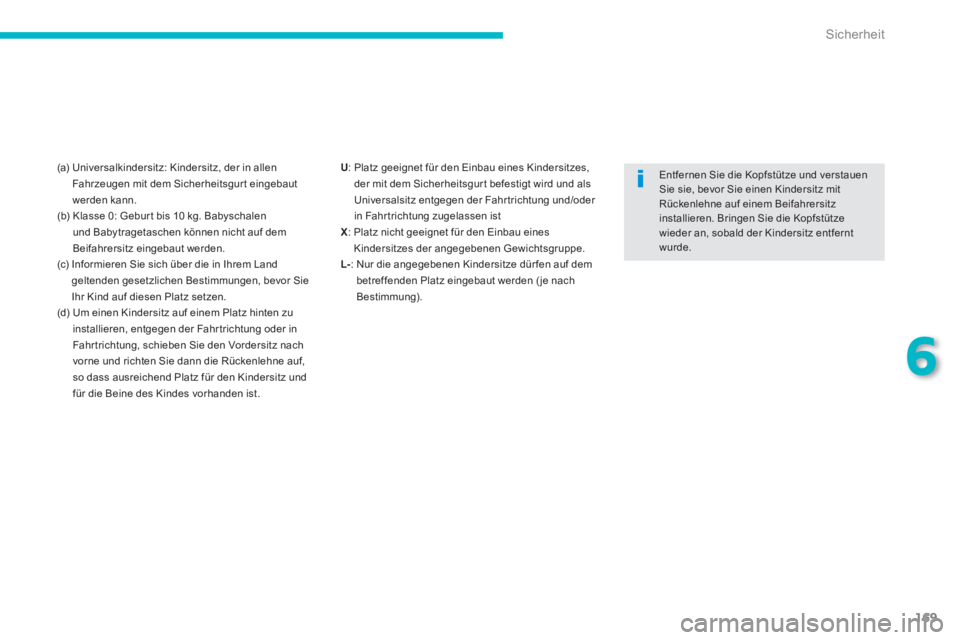

(a) Universalkindersitz: Kindersitz, der in allen
Fahrzeugen mit dem Sicherheitsgur t eingebaut
werden kann.
(b) Klasse 0: Gebur t bis 10 kg. Babyschalen
und Babytragetaschen können nicht auf dem
Beifahrersitz eingebaut werden.
(c) Informieren Sie sich über die in Ihrem Land
geltenden gesetzlichen Bestimmungen, bevor Sie
Ihr Kind auf diesen Platz setzen.
(d) Um einen Kindersitz auf einem Platz hinten zu
installieren, entgegen der Fahr trichtung oder in
Fahr trichtung, schieben Sie den Vordersitz nach
vorne und richten Sie dann die Rückenlehne auf,
so dass ausreichend Platz für den Kindersitz und
für die Beine des Kindes vorhanden ist.
Entfernen Sie die Kopfstütze und verstauen
Sie sie, bevor Sie einen Kindersitz mit
Rückenlehne auf einem Beifahrersitz
installieren. Bringen Sie die Kopfstütze
wieder an, sobald der Kindersitz entfernt
wurde.
U
: Platz geeignet für den Einbau eines Kindersitzes,
der mit dem Sicherheitsgur t befestigt wird und als
Universalsitz entgegen der Fahr trichtung und/oder
in Fahr trichtung zugelassen ist

X
: Platz nicht geeignet für den Einbau eines
Kindersitzes der angegebenen Gewichtsgruppe.

L-
: Nur die angegebenen Kindersitze dür fen auf dem
betreffenden Platz eingebaut werden ( je nach
Bestimmung).

170
Sicherheit

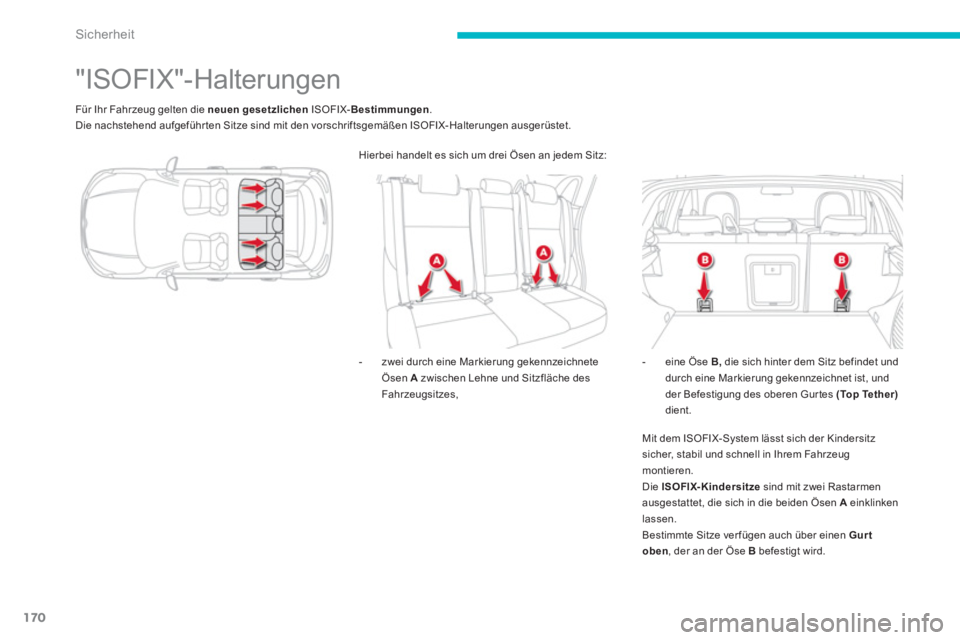

"ISOFIX"-Halterungen

Für Ihr Fahrzeug gelten die neuen gesetzlichen
ISOFIX- Bestimmungen
.
Die nachstehend aufgeführten Sitze sind mit den vorschriftsgemäßen ISOFIX-Halterungen ausgerüstet.


- zwei durch eine Markierung gekennzeichnete
Ösen A
zwischen Lehne und Sitzfläche des
Fahrzeugsitzes,
- eine Öse B,
die sich hinter dem Sitz befindet und
durch eine Markierung gekennzeichnet ist, und
der Befestigung des oberen Gur tes (Top Tether)

dient.
Mit dem ISOFIX-System lässt sich der Kindersitz
sicher, stabil und schnell in Ihrem Fahrzeug
montieren.
Die ISOFIX-Kindersitze
sind mit zwei Rastarmen
ausgestattet, die sich in die beiden Ösen A
einklinken
lassen.
Bestimmte Sitze ver fügen auch über einen Gurt
oben
, der an der Öse B
befestigt wird. Hierbei handelt es sich um drei Ösen an jedem Sitz:

171
6
Sicherheit

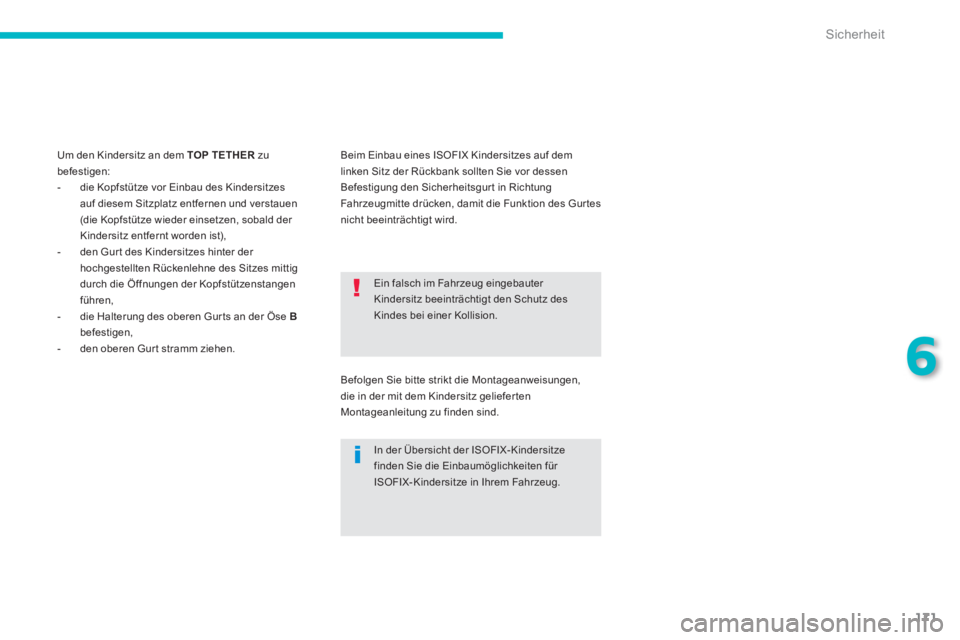

Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz des
Kindes bei einer Kollision.
In der Übersicht der ISOFIX- Kindersitze
finden Sie die Einbaumöglichkeiten für
ISOFIX-Kindersitze in Ihrem Fahrzeug. Um den Kindersitz an dem TOP TETHER
zu
befestigen:


- die Kopfstütze vor Einbau des Kindersitzes
auf diesem Sitzplatz entfernen und verstauen
(die Kopfstütze wieder einsetzen, sobald der
Kindersitz entfernt worden ist),

- den Gur t des Kindersitzes hinter der
hochgestellten Rückenlehne des Sitzes mittig
durch die Öffnungen der Kopfstützenstangen
führen,

- die Halterung des oberen Gur ts an der Öse B

befestigen,

- den oberen Gurt stramm ziehen. Beim Einbau eines ISOFIX Kindersitzes auf dem
linken Sitz der Rückbank sollten Sie vor dessen
Befestigung den Sicherheitsgur t in Richtung
Fahrzeugmitte drücken, damit die Funktion des Gur tes
nicht beeinträchtigt wird.
Befolgen Sie bitte strikt die Montageanweisungen,
die in der mit dem Kindersitz geliefer ten
Montageanleitung zu finden sind.

172
Sicherheit

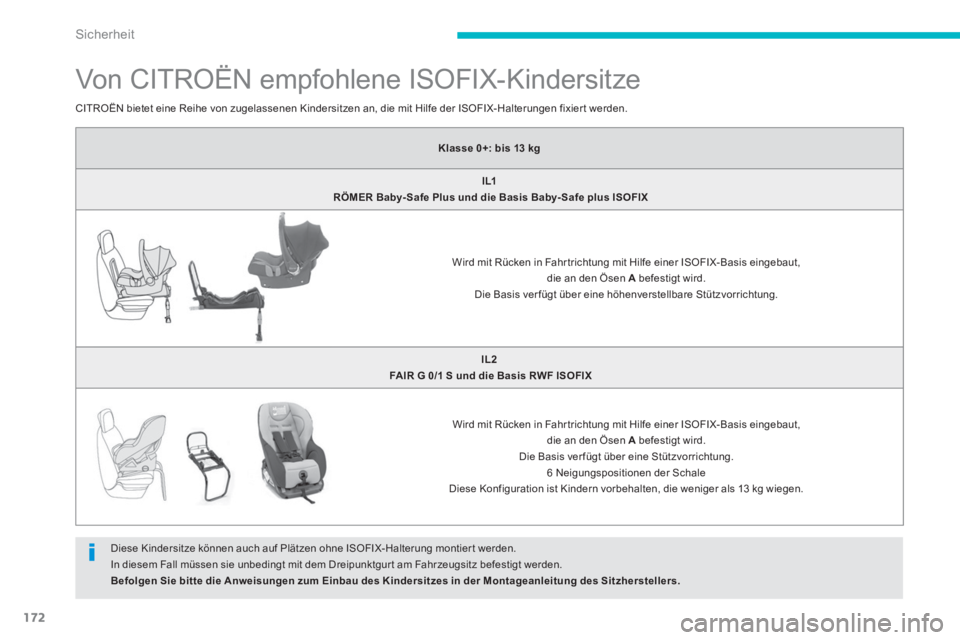

Von CITROËN empfohlene ISOFIX-Kindersitze

Diese Kindersitze können auch auf Plätzen ohne ISOFIX-Halterung montier t werden.
In diesem Fall müssen sie unbedingt mit dem Dreipunktgur t am Fahrzeugsitz befestigt werden.

Befolgen Sie bitte die Anweisungen zum Einbau des Kindersitzes in der Montageanleitung des Sitzherstellers.



CITROËN bietet eine Reihe von zugelassenen Kindersitzen an, die mit Hilfe der ISOFIX-Halterungen fixier t werden.


Klasse 0+: bis 13 kg





IL1


RÖMER Baby- Safe Plus und die Basis Baby- Safe plus ISOFIX


Wird mit Rücken in Fahr trichtung mit Hilfe einer ISOFIX- Basis eingebaut,
die an den Ösen A
befestigt wird.
Die Basis ver fügt über eine höhenverstellbare Stützvorrichtung.


IL2


FAIR G 0/1 S und die Basis RWF ISOFIX




Wird mit Rücken in Fahr trichtung mit Hilfe einer ISOFIX- Basis eingebaut,
die an den Ösen A
befestigt wird.
Die Basis ver fügt über eine Stützvorrichtung.
6 Neigungspositionen der Schale
Diese Konfiguration ist Kindern vorbehalten, die weniger als 13 kg wiegen.

173
6
Sicherheit

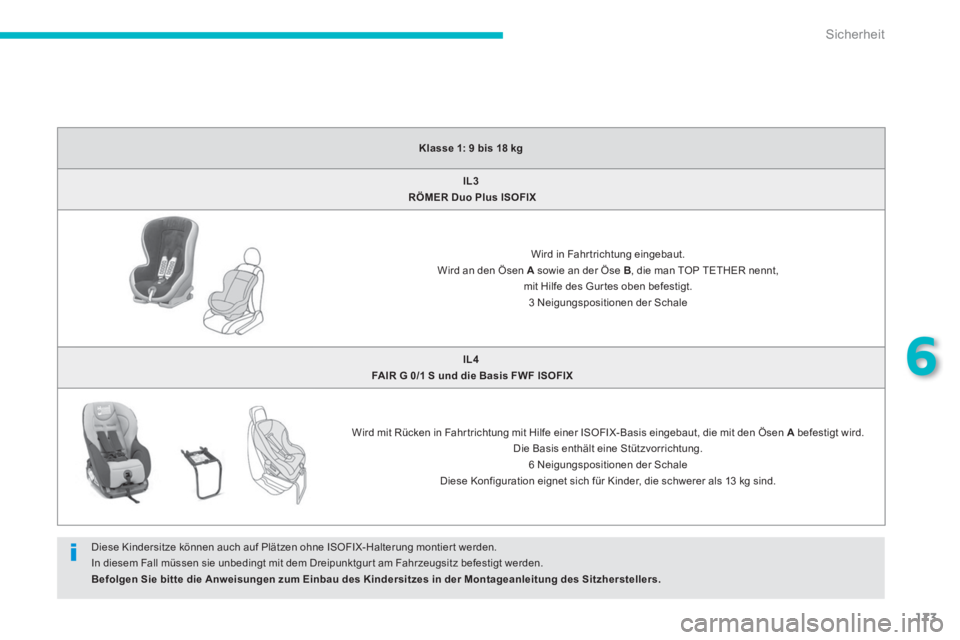

Klasse 1: 9 bis 18 kg




IL3


RÖMER Duo Plus ISOFIX





Wird in Fahrtrichtung eingebaut.
Wird an den Ösen A
sowie an der Öse B
, die man TOP TETHER nennt,
mit Hilfe des Gur tes oben befestigt.
3 Neigungspositionen der Schale


IL4


FAIR G 0/1 S und die Basis FWF ISOFIX







Wird mit Rücken in Fahr trichtung mit Hilfe einer ISOFIX- Basis eingebaut, die mit den Ösen A
befestigt wird.
Die Basis enthält eine Stützvorrichtung.
6 Neigungspositionen der Schale
Diese Konfiguration eignet sich für Kinder, die schwerer als 13 kg sind.

Diese Kindersitze können auch auf Plätzen ohne ISOFIX-Halterung montier t werden.
In diesem Fall müssen sie unbedingt mit dem Dreipunktgur t am Fahrzeugsitz befestigt werden.

Befolgen Sie bitte die Anweisungen zum Einbau des Kindersitzes in der Montageanleitung des Sitzherstellers.

174
Sicherheit

















Übersicht über die Einbaumöglichkeiten von
ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX- Kindersitzen auf den mit ISOFIX-Halterungen
ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben zwischen A
und G
bezeichnete ISOFIX- Größenklasse des Kindersitzes an der Seite des
Kindersitzes neben dem ISOFIX-Logo angegeben.




Gewicht des Kindes
/ Richtalter


unter 10 kg
(Klasse 0)

bis ca. 6 Monate

unter 10 kg
(Klasse 0)


unter 13 kg
(Klasse 0+)

bis ca. 1 Jahr

9 bis 18 kg (Klasse 1)

1 bis ca. 3 Jahre


Kindersitz vom Typ ISOFIX



Babyschale



"entgegen der Fahrtrichtung"





"entgegen der Fahrtrichtung"




"in Fahrtrichtung"




ISOFIX-Größenklasse



F



G



C



D



E



C



D



A



B



B1




ISOFIX-
Universal- und Halbuniversalsitze, die auf
den Seitenrücksitzen eingebaut werden können



X



X



IL1



IL2



X



IUF



IUF:
Geeigneter Platz für den Einbau eines ISOFIX-Universalsitzes in Fahr trichtung, der mit dem oberen Gur t,
dem sog. "Top Tether" befestigt wird.

IL-:
nur die angegeben Kindersitze können mit Hilfe der ISOFIX-Halterungen eingebaut werden.
Wie der obere Gur t "Top Tether" befestigt wird, lesen Sie bitte im Abschnitt "ISOFIX-Halterungen" nach.

X:
Nicht für den Einbau eines ISOFIX-Sitzes der angegebenen Größenklasse geeigneter Platz.
Entfernen Sie die Kopfstütze und verstauen
Sie sie, bevor Sie einen Kindersitz mit
Rückenlehne auf einem Beifahrersitz
installieren. Bringen Sie die Kopfstütze wieder
an, sobald der Kindersitz entfernt wurde.
