2014 CITROEN C3 PICASSO InstruksjonsbØker (in Norwegian)

11
Praktiske opplysninger
159
Ta ut hjulet
)Løsne på den midtre, gule hjulbolten og ta den ut. )Løft reser vehjulet mot deg.)Ta hjulet ut av bagasjerommet.

Legge hjulet tilbake
)
Legg hjulet tilbake på plass.)
Sett på plass den gule bolten i midten av hjulet. )
Stram den midtre bolten helt til det høres et klikk og hjulet er festet.
)
Sett isoporboksen tilbake på plass.)
Plasser verktøyboksen og hekt den fast.

Praktiske opplysninger
160
Demontering av hjulet

Liste over arbeidsoperasjonene
som skal følges
)Fjern de forkrommede navkoppene påhjulboltene ved hjelp av verktøyet 3 (baremed aluminiumshjul). )Monter overgangen 4
på hjulnøkkelen 1for å løsne på den låsbare hjulbolten (hvis
bilen din har dette utstyret). )Bruk hjulnøkkelen 1 til å løsne på de andre boltene.
Parkering av bilen
Stopp bilen på et sted der den ikkeer i veien for trafikken. I den grad detlar seg gjøre, skal bilen settes på etvannrett, stabilt underlag der den ikkeglir. Tr e k k t i l p a r k e r i ngsbremsen, slå avtenningen og koble inn førstegir slik at hjulene blokkeres.Plasser om nødvendig en støttekloss under hjulet som sitter på tvers ovenfor hjulet som skal skiftes ut. Påse at passasjerene har gått ut avbilen, og at de befinner seg på et sikkert sted. Du må aldri legge deg under en bilsom er løftet opp med en jekk; bruk en garasjejekk

11
Praktiske opplysninger
161
)Plasser jekken 2i ett av de to jekkfesteneforan A eller bak Bpå undersiden av bilen, så nær hjulet som skal skiftes som mulig. )Senk jekken 2til sålen kommer i kontakt med bakken. Påse at sålen på jekken er
loddrett i forhold til festet A
eller Bsombrukes.
)
Løft opp bilen til det er tilstrekkelig plass
mellom hjulet og bakken for montering avreservehjulet (ikke punktert).) Fjern hjulboltene og oppbevar dem på etrent sted. )
Fjern hjulet.

Praktiske opplysninger
162

Liste over arbeidsoperasjonene
som skal følges
)Plasser hjulet på navet. )Stram til boltene for hånd. )Foreta en første tiltrekking av den låsbare hjulbolten (hvis bilen din har dette
utstyret) ved hjelp av hjulnøkkelen 1
medovergangen 4.)Foreta en første tiltrekking av de andreboltene ved hjelp av hjulnøkkelen 1 uten overgangen.


Montering av hjulet
Etter skifte av hjul
For korrekt oppbevaring av hjulet ibagasjerommet, fjern først det midtre dekselet.Ved bruk av reser vehjul av typen "nødhjelpshjul" må du ikke kjøre i over 80 km/t.Få tilstrammingen av boltene og dekktrykket på reservehjulet kontrollerthos CITROËN-forhandlernett eller hoset kvalifisert verksted.Få det punkter te hjulet reparert og tilbakemonter det på bilen så snar t sommulig.

11
Praktiske opplysninger
163
) Blokker den låsbare hjulbolten (hvisbilen din har dette utstyret) ved hjelp av
hjulnøkkelen 1med overgangen 4 . )
Blokker de andre boltene ved hjelp av
hjulnøkkelen 1uten overgangen.) Tilbakemonter navkoppene på hver bolt(bare med alumimiumshjul).)
Plasser verktøyet i boksen.


)Før bilen ned. )Fold sammen jekken 2
og fjern den.

Praktiske opplysninger
164

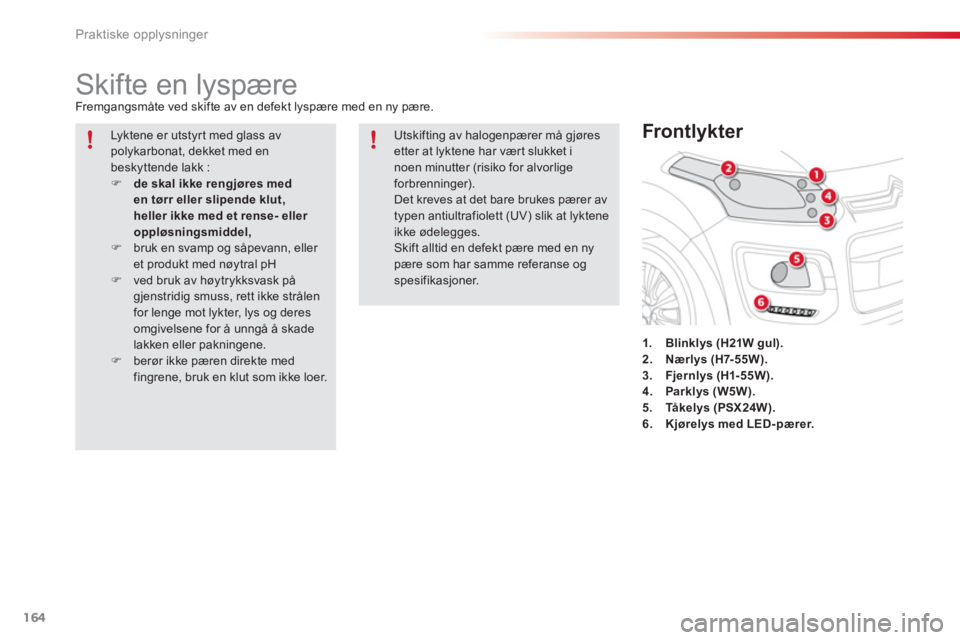

Skifte en lyspære
Fremgangsmåte ved skifte av en defekt lyspære med en ny pære.
1.Blinklys (H21W gul).2.Nærlys (H7-55W).3. Fjernlys (H1- 55W).4.Parklys (W5W).5.Tåkelys (PSX24W).6.Kjørelys med LED-pærer.


Frontlykter
Lyktene er utstyr t med glass avpolykarbonat, dekket med enbeskyttende lakk : )de skal ikke rengjøres meden tørr eller slipende klut, heller ikke med et rense- eller oppløsningsmiddel,)bruk en svamp og såpevann, eller et produkt med nøytral pH)ved bruk av høytrykksvask pågjenstridig smuss, rett ikke strålen for lenge mot lykter, lys og deresomgivelsene for å unngå å skadelakken eller pakningene. )berør ikke pæren direkte medfingrene, bruk en klut som ikke loer.
Utskifting av halogenpærer må gjøresetter at lyktene har vært slukket i noen minutter (risiko for alvorlige forbrenninger).Det kreves at det bare brukes pærer avtypen antiultrafiolett (UV) slik at lykteneikke ødelegges. Skift alltid en defekt pære med en ny pære som har samme referanse ogspesifikasjoner.

11
Praktiske opplysninger
165


Skifte av blinklys



)
Ta av plastdekslet.

)
Trekk ut pæreholderen og skift pæren.
Ved tilbakemontering skal disse operasjonene
utføres i motsatt rekkefølge.







Skifte av nærlys



)
Fjern plastdekselet ved å trekke i
sluttstykket.

)
Drei pæreholderen en kvar t omdreining.

)
Fjern pæren og skift den ut.
Ved tilbakemontering skal disse operasjonene
utføres i motsatt rekkefølge.
Hvis blinklysene blinker hur tig (høyre
eller venstre), indikerer dette at en av
pærene er defekte.
Ved tilbakemontering, påse at
plastdekselet er forsvarlig satt på plass
for å garantere at lykten er helt tett.
De ravgule pærene, slik som
blinklysene, skal skiftes ut med
lyspærer med samme spesifikasjoner
og samme farge.

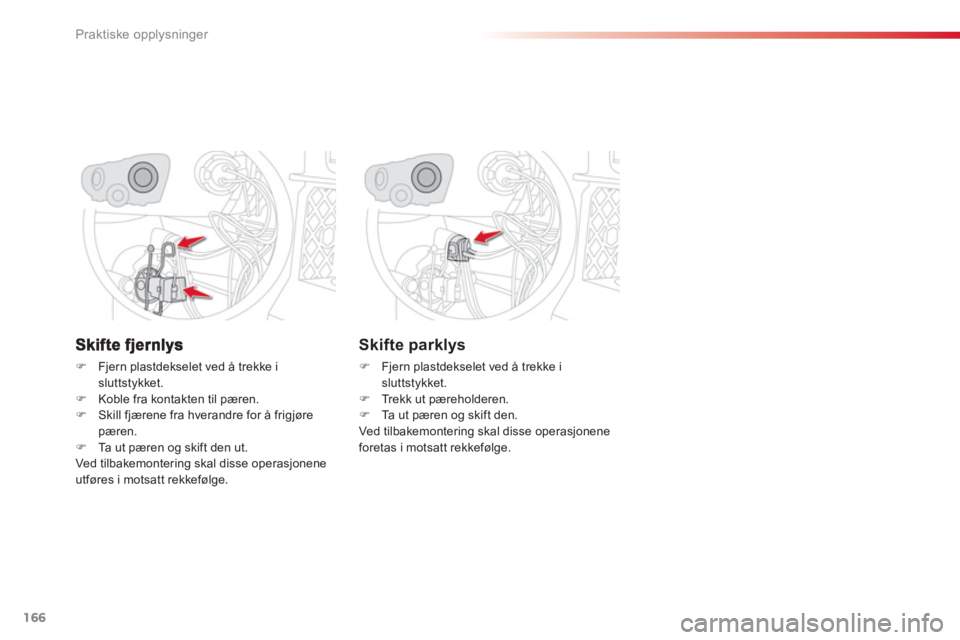

Praktiske opplysninger
166
)Fjern plastdekselet ved å trekke i
sluttstykket.)Koble fra kontakten til pæren. )Skill fjærene fra hverandre for å frigjørepæren. )Ta ut pæren og skift den ut.
Ved tilbakemontering skal disse operasjonene
utføres i motsatt rekkefølge.


Skifte parklys
)
Fjern plastdekselet ved å trekke i sluttstykket. )
Trekk ut pæreholderen.)
Ta ut pæren og skift den.
Ved tilbakemontering skal disse operasjonene foretas i motsatt rekkefølge.
