2014 CITROEN C3 PICASSO InstruksjonsbØker (in Norwegian)

11
Praktiske opplysninger
167
Skifte tåkelys
)Fjern beskyttelsesdekselet til luken somsitter ved siden av tåkelykten.

Hvis du har problemer med utskiftingen av disse pærene, kan du ta kontakt med CITROËN-forhandlernett eller etkvalifisert verksted.

)
Gjennom luken, fjern pyntelisten til lykten
ved å trekke den mot deg. ) Fjern de to festeskruene til modulen og ta den ut av sitt leie.)
Koble fra kontakten til pæreholderen.)
Ta ut pæren og skift den.
Ved tilbakemonterin
g skal disse operasjonene
utføres i motsatt rekkefølge.

Praktiske opplysninger
168

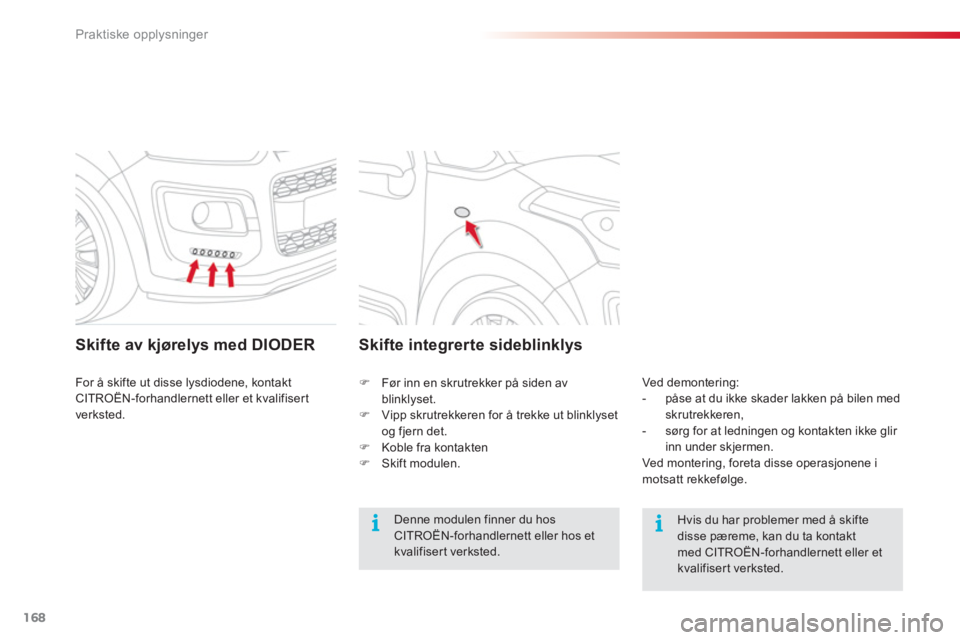

Skifte av kjørelys med DIODER
For å skifte ut disse lysdiodene, kontakt CITROËN-forhandlernett eller et kvalifisert
verksted.
Skifte integrerte sideblinklys
Denne modulen finner du hos CITROËN-forhandlernett eller hos etkvalifisert verksted.

Hvis du har problemer med å skiftedisse pæreme, kan du ta kontaktmed CITROËN-forhandlernett eller etkvalifisert verksted.

Ved demontering:


- påse at du ikke skader lakken på bilen medskrutrekkeren,

- sørg for at ledningen og kontakten ikke glir
inn under skjermen.
Ved monter ing, foreta disse operasjonene imotsatt rekkefølge.
)
Før inn en skrutrekker på siden av blinklyset.)
Vipp skrutrekkeren for å trekke ut blinklysetog fjern det. )
Koble fra kontakten)
Skift modulen.

11
Praktiske opplysninger
169
Baklys
1.Bremselys/parklys (12VP21/5 W).2.Tåkelys, venstre side (PR21W) Ryggelys, høyre side (P21W).3.Blinklys (P 21 W)
Skifte av bremselys/parklys/blinklys
) drei vedkommende pæreholder en kvar t
omdreining,
) ta ut den defekte pæren og skift den.
Ved monter ing, foreta disse operasjonene i
motsatt rekkefølge.
)
løsne de to skruene som fester lykten, )
ta ut lyktenheten ved å trekke den utover,

Praktiske opplysninger
170

Skifte av tåkelys/ryggelys
)
åpne bagasjerommet,)
trykk på låsestykkene ved hjelp av to skrutrekkere, )
koble fra lyktkontakten,
)
drei pæreholderen en kvart omdreining,)
ta ut pæren og skift den.
Ved monter ing, foreta disse operasjonene i
motsatt rekkefølge.

Skifte av høytsittende bremselys(4 pærer W5W)
)
Åpne bagasjerommet, )
ta ut de to proppene som sitter ibekledningen,
)
skyv på lyktenheten med to skrutrekkere for å ta den ut av sitt leie,)
drei pæreholderen som korresponderer
med den defekte pæren en kvar t
omdreining,) trekk i lyspæren og skift den.
Ved monter ing, foreta disse operasjonene i
motsatt rekkefølge.

Utskifting av skiltlys (W5W)
)Før inn en smal skrutrekker i ett av de
utvendige hullene i plastdekslet, )skyv utover for å hekte av, )fjern det gjennomsiktige dekslet,
)trekk i pæren og skift den.
Ved montering, foreta disse operasjonene imotsatt rekkefølge.

11
Praktiske opplysninger
171
Innvendig belysning

Ta k lys (1/ W5W)
Hekt av dekslet til taklys 1
ved betjeningen med en smal skrutrekker for å få tilgang til den
defekte pæren.

Kartleser (2/W5W)
Hekt av dekslet til taklyset. For tilgang til
den defekte pæren, hekt om nødvendig avskilleveggen til vedkommende kartleser 2.
Belysning i fotbrønner (W5W)
Hekt av dekslet med en smal skrutrekker for å
få tilgang til den defekte pæren.
Dempet LED-pære taklys foran.
For å skifte LED-pæren, ta kontakt med CITROËN-forhandlernett eller et kvalifisert
verksted.

Praktiske opplysninger
172
Lommelykt (Krypton 3,6V)
)Åpne foten. )Skyv med den flate skrutrekkeren i hullet under foten og ta ut huset.)Åpne huset helt for å skifte pæren.

Lys på utvendige speil (W5W)

Hekt av dekslet med en smal skrutrekker for å
få tilgang til den defekte pæren.



Belysning bagasjerom (W5W)

Hekt av huset ved å skyve sokkelen bakover.

11
Praktiske opplysninger
173




















Skifte en sikring
Tangen og ekstrasikringene er plassertpå baksiden av dekslet til sikringsboksen i dashbordet.
Slik får du tilgang: )hekt av dekslet ved å trekke på siden,)fjern dekslet helt, )ta ut tangen.

Skifte av en sikring
Før du skifter et sikring, må du finne årsaken til
feilen og utbedre den. ) Finn den defekte sikringen ved å se på
tilstanden til glødetrådene.
) Bruk spesialtangen til å ta ut sikringen. )
En defekt sikring skal alltid skiftes ut med en sikring med samme styrke. )
Kontroller samsvaret mellom nummeret som står inngravert på boksen, styrken som står inngravert på sikringen og
tabellene på de neste sidene.
Ikke defektDefekt

CITROËN frasier seg ethvert ansvar for kostnaderner i forbindelse med utbedring av bilen din som skyldes installering av ekstrautstyr som ikke er lever t eller foreskrevet av CITROËN eller som ikke er installert etter deres retningslinjer. Dette gjelder spesielt når forbruket for alle de ekstra tilkoblede apparatene overskrider 10 milliampere.


Installering av elektrisk tilbehør
Den elektriske kretsen i bilen din er beregnet på å fungere med standard-eller opsjonsutstyr.
Før du eventuelt installerer annetelektrisk utstyr eller tilbehør i bilen, takontakt med CITROËN-forhandlernett eller et kvalifisert verksted.


Tilgang til verktøyene

Praktiske opplysninger
174

Sikringer i dashbord

Sikringsboksen er plasser t nedre del av
dashbordet (på venstre side).

Tilgang til sikringene
)
se avsnittet "Tilgang til verktøyene".


Tabeller over sikringer
Sikring nr.StyrkeFunksjoner
FH3
65 A Tilførsel tilhenger (BSR).
FH37 15 A
TIl
førsel tilbehørskontakt tilhenger.
FH3
820 A Navigasjon ettermarked.
FH39
20 A Varmeseter.
FH4
030 A Tilførsel tilhenger (BSR).
Sikring nr.StyrkeFunksjoner
F115 A Vindusvisker bak.
F2
- Ikke i bruk.
F
35 A Computer kollisjonsputer og pyrotekniske beltestrammere.
F410 A Rattvinkelføler, klimaanlegg, clutchkontakt, pumpe
partikkelfilter, diagnosekontakt, luftmengdemåler.
F530 A Betjeningsplate vindusheiser, betjening vindusheis
passasjerside, motor vindusheis foran.
F
630 A
Motor vindusheis bak og motor vindusheis førerside.
F7 5
A Taklampe, kartleserlampe foran, lommelykt, leselampe bak.
