2014 CITROEN C3 PICASSO ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

11
Πρακτικές πληροφορίες
167

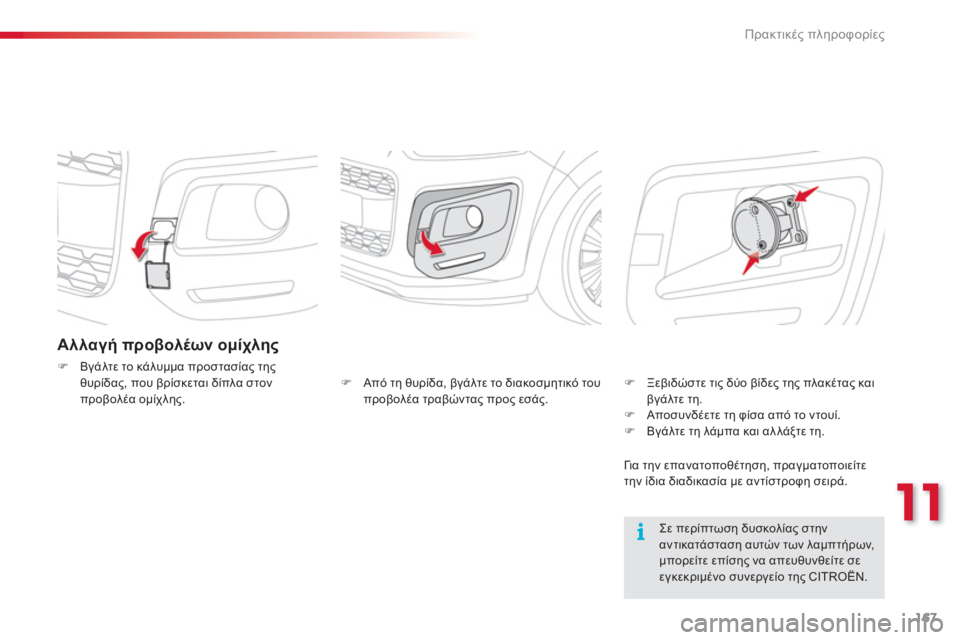

Αλλαγή προβολέων ομίχλης
)Βγάλτε το κάλυμμα προστασίας της θυρίδας, που βρίσκεται δίπλα στον
προβολέα ομίχλης.


Σε περίπτωση δυσκολίας στην αντικατάσταση αυτών των λαμπτήρων, μπορείτε επίσης να απευθυνθείτε σε εγκεκριμένο συνεργείο της CITROËN.
)
Από τη θυρίδα, βγάλτε το διακοσμητικό του προβολέα τραβώντας προς εσάς.)
Ξεβιδώστε τις δύο βίδες της πλακέτας και βγάλτε τη. )
Αποσυνδέετε τη φίσα από το ντουί. )
Βγάλτε τη λάμπα και αλλάξτε τη.
Γι α την επανατοπο
θέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.

Πρακτικές πληροφορίες
168

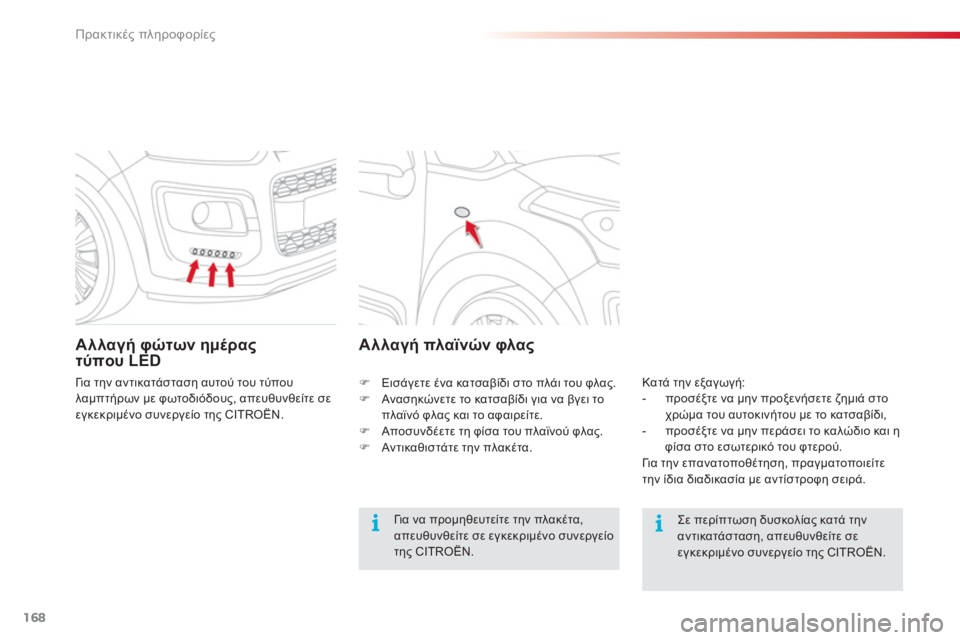

Αλλαγή φώτων ημέραςτύπου LED
Γι α την αντικατάσταση αυτού του τύπου
λαμπτήρων με φωτοδιόδους, απευθυνθείτε σε εγκεκριμένο συνεργείο της CITROËN.
Αλλαγή πλαϊ νών φλας
Γι α να προμηθευτείτε την πλακέτα, απευθυνθείτε σε εγκεκριμένο συνεργείο της CITROËN.


Σε περίπτωση δυσκολίας κατά την αντικατάσταση, απευθυνθείτε σεεγκεκριμένο συνεργείο της CITROËN.
Κατά την ε
ξαγωγή:


- προσέξτε να μην προξενήσετε ζημιά στοχρώμα του αυτοκινήτου με το κατσαβίδι,

- προσέξτε να μην περάσει το καλώδιο και η
φίσα στο εσωτερικό του φτερού.
Γι α την επανατοποθέτηση, πραγματοποιείτε
την ίδια διαδικασία με αντίστροφη σειρά.
)
Εισάγετε ένα κατσαβίδι στο πλάι του φλας. )
Ανασηκώνετε το κατσαβίδι για να βγει τοπλαϊνό φλας και το αφαιρείτε. )
Αποσυνδέετε τη φίσα του πλαϊνού φλας.)
Αν τικαθιστάτε την πλακέτα.

11
Πρακτικές πληροφορίες
169
Πίσω φώτα
1.
-+
2
. φρένων / θέσης (μικρά) (12VP21/5 W).2. Φως ομίχλης, αριστερής πλευράς(PR21W).Φως όπισθεν, δεξιάς πλευράς (P21W).3.Φλας (P 21 W).
Αλλαγή λαμπτήρων stop / μικρών / φλας
)
γυρίστε κατά 1/4 στροφής το ντουί, )
βγάλτε τη λάμπα και αντικαταστήστε την.
Γι α την επανατοπο
θέτηση, προβείτε στην ίδια
διαδικασία με αντίστροφη σειρά.
)
Ξεβιδώστε τις 2 βίδες στήριξης του φωτιστικού σώματος,
)
βγάλτε με προσοχή το φωτιστικό σώμα
τραβώντας το προς τα έξω,

Πρακτικές πληροφορίες
170

Αλλαγή λάμπας ομίχλης /
λάμπας όπισθεν
)
Ανοίξτε την πόρτα του χώρου αποσκευών, )
πιέστε τα ελάσματα με δύο κατσαβίδια, )
αποσυνδέστε τη φίσα του φωτιστικού
σώματος, )
γυρίστε κατά 1/4 το ντουί, )
βγάλτε τη λάμπα και αντικαταστήστε την.
Γι α την επανατοποθέτηση, ακολουθήστε την
αντίστροφη διαδικασία.


Αλλαγή λάμπας 3ου φωτός stop (4 λάμπες W5W)
)
Ανοίξτε το πορτ-μπαγκάζ,)
βγάλτε τις δύο τάπες, )
σπρώξτε το σώμα του φωτιστικού
σώματος με δύο κατσαβίδια για να τοβγάλετε, )
γυρίστε κατά 1/4 το ντουί της καμένης λάμπας, )
τραβήξτε τη λάμπα και αλλάξτε την.
Γι α την επανατοποθέτηση, ακολουθήστε την
αντίστροφη διαδικασία.


Αλλαγή φώτων πινακίδας(W5W)
)Βάλτε ένα λεπτό κατσαβίδι στις εξωτερικέςοπές του διάφανου στοιχείου, )Σπρ ώξτε το προς τα έξω για να το
ξακουμπώσετε. )Αφαιρέστε το διαφανές κάλυμμα. )βγάλτε τη λάμπα και αντικαταστήστε την.
Γι α την επανατοποθέτηση, ακολουθήστε την
αντίστροφη διαδικασία.

11
Πρακτικές πληροφορίες
171

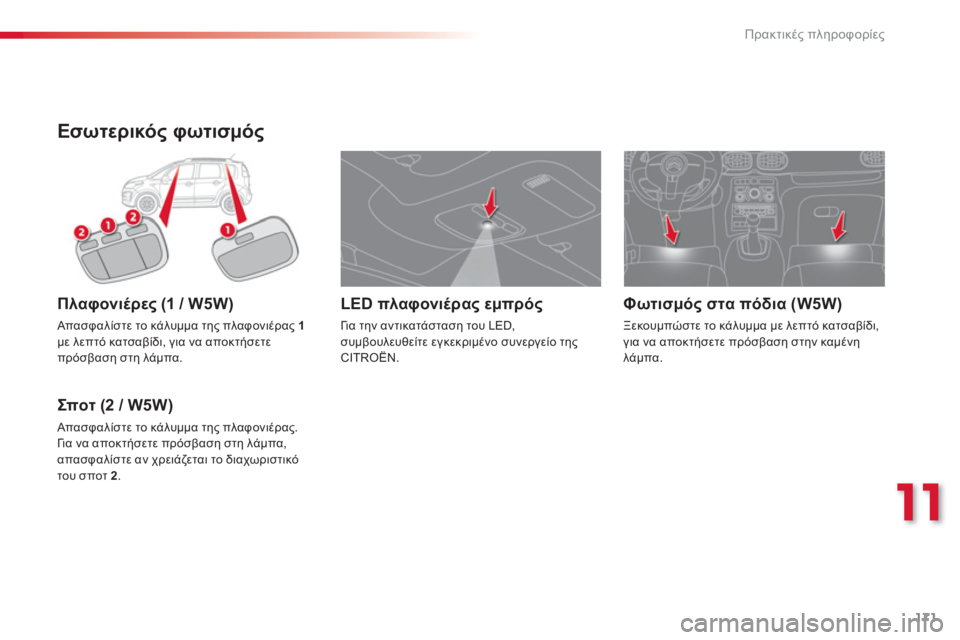

Εσωτερικός φωτισμός


Πλαφονιέρες (1 / W5W)
Απασφαλίστε το κάλυμμα της πλαφονιέρας 1με λεπτό κατσαβίδι, για να αποκτήσετε
πρόσβαση στη λάμπα.


Σποτ (2 / W5W)
Απασφαλίστε το κάλυμμα της πλαφονιέρας.
Γι α να αποκτήσετε πρόσ
βαση στη λάμπα,
απασφαλίστε αν χρειάζεται το διαχωριστικό
του σποτ 2
.
Φωτισμός στα πόδια (W5W)
Ξεκουμπώστε το κάλυμμα με λεπτό κατσαβίδι, για να αποκτήσετε πρόσβαση στην καμένη
λάμπα.
LED πλαφονιέ ρας εμπρός
Γι α την αντικατάσταση του LED,
συμβουλευθείτε εγκεκριμένο συνεργείο της
CITROËN.

Πρακτικές πληροφορίες
172

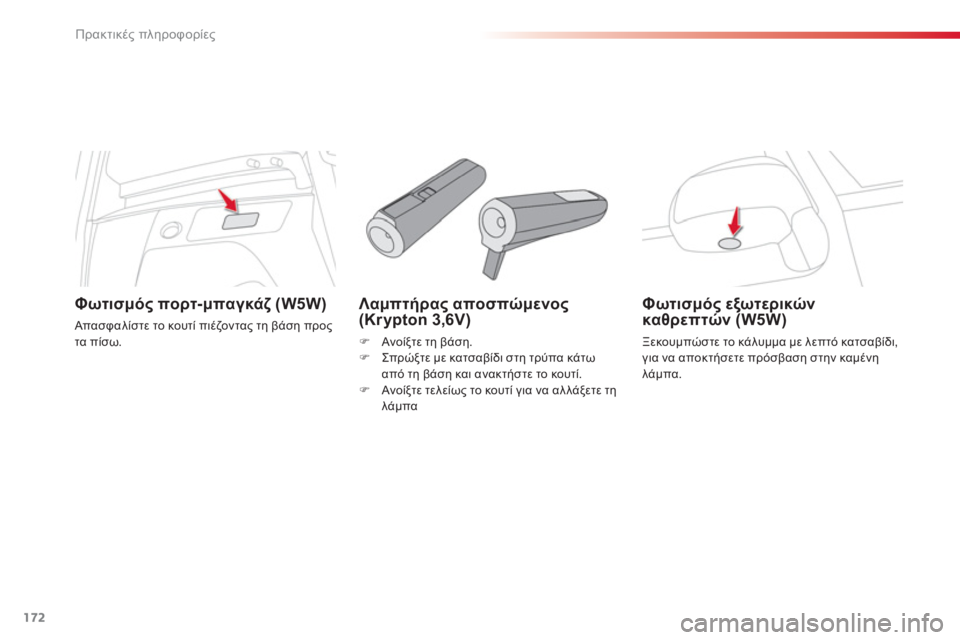

Λαμπτήρας αποσπώμενος (Krypton 3,6V)
)Ανοίξτε τη βάση.)Σπρ ώξτε με κατσαβίδι στη τρύπα κάτωαπό τη βάση και ανακτήστε το κουτί.)Ανοίξτε τελείως το κουτί για να αλλάξετε τη
λάμπα
Φωτισμός εξωτερικώνκαθρεπτών (W5W)

Ξεκουμπώστε το κάλυμμα με λεπτό κατσαβίδι, για να αποκτήσετε πρόσβαση στην καμένηλάμπα.



Φωτισμός πορτ-μπαγκάζ (W5W)

Απασφαλίσ τε το κουτί πιέζοντας τη βάση προς
τα πίσω.

11
Πρακτικές πληροφορίες
173

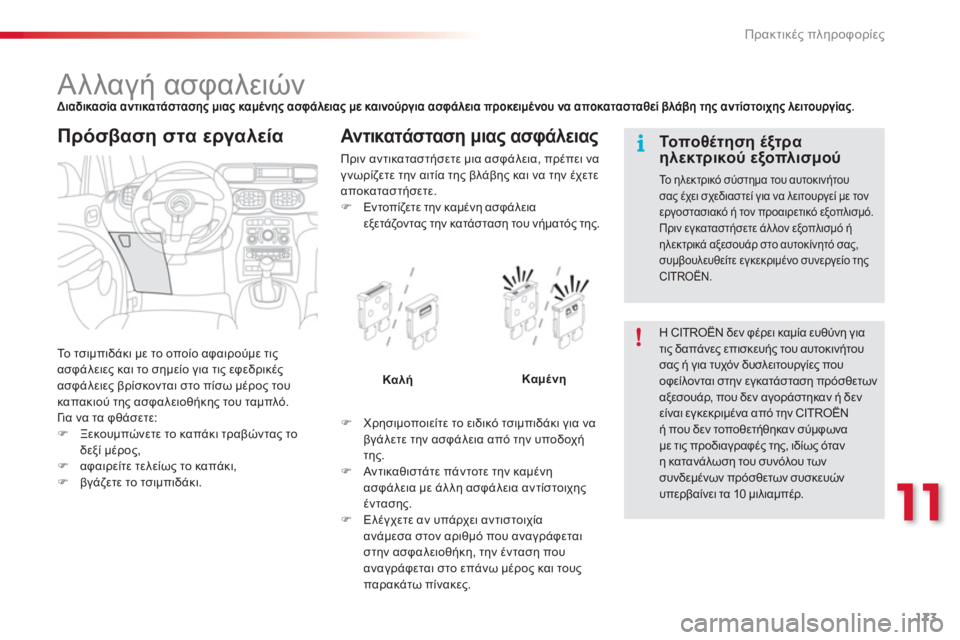

Αλλαγή ασφαλειών

Το τσιμπιδάκι με το οποίο αφαιρούμε τιςασφάλειες και το σημείο για τις εφεδρικές
ασφάλειες βρίσκονται στο πίσω μέρος του
καπακιού της ασφαλειοθήκης του ταμπλό.
Γι α να τα φθάσετε:
)Ξεκουμπώνετε το καπάκι τραβώντας το
δεξί μέρος, )αφαιρείτε τελείως το καπάκι, )βγάζετε το τσιμπιδάκι.
Αντικατάσταση μιας ασφάλειας
Πριν αντικαταστήσετε μια ασφάλεια, πρέπει ναγνωρίζετε την αιτία της βλάβης και να την έχετεαποκαταστήσετε.)
Εν τοπίζετε την καμένη ασφάλεια
εξετάζοντας την κατάσταση του νήματός της.
)
Χρησιμοποιείτε το ειδικό τσιμπιδάκι για να βγάλετε την ασφάλεια από την υποδοχή
της.) Αν τικαθιστάτε πάντοτε την καμένηασφάλεια με άλλη ασφάλεια αντίστοιχηςέντασης.)
Ελέγχετε αν υπάρχει αντιστοιχίαανάμεσα στον αριθμό που αναγράφεται
στην ασφαλειοθήκη, την ένταση που
αναγράφεται στο επάνω μέρος και τους παρακάτω πίνακες.
ΚαλήΚαμένη

Η CITROËN δεν φέρει καμία ευθύνη γιατις δαπάνες επισκευής του αυτοκινήτου σας ή για τυχόν δυσλειτουργίες που οφείλονται στην εγκατάσταση πρόσθετων αξεσουάρ, που δεν αγοράστηκαν ή δεν είναι εγκεκριμένα από την CITROËN ή που δεν τοποθετήθηκαν σύμφωναμε τις προδιαγραφές της, ιδίως όταν η κατανάλωση του συνόλου των συνδεμένων πρόσθετων συσκευώνυπερβαίνει τα 10 μιλιαμπέρ.



Το π ο θ έ τ η σ η έξτρα ηλεκτρικού εξοπλισμού
Το ηλεκτρικό σύστημα του αυτοκινήτουσας έχει σχεδιαστεί για να λειτουργεί με τον εργοστασιακό ή τον προαιρετικό εξοπλισμό.
Πριν εγκαταστήσετε άλλον εξοπλισμό ή ηλεκτρικά αξεσουάρ στο αυτοκίνητό σας, συμβουλευθείτε εγκεκριμένο συνεργείο τηςCITROËN.


Πρόσβαση στα εργαλεία

Πρακτικές πληροφορίες
174

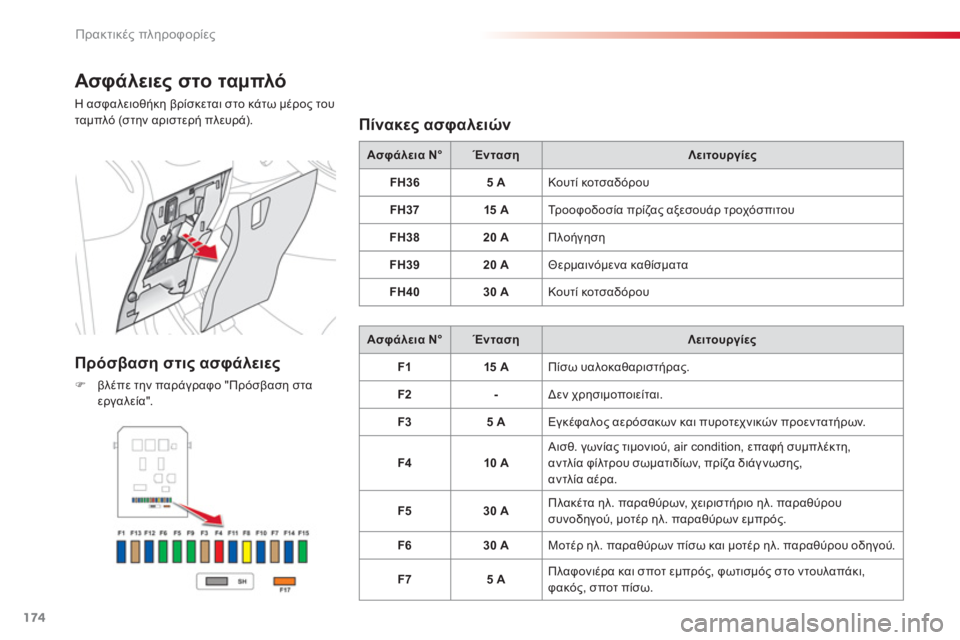

Ασφάλειες στο ταμπλό

Η ασφαλειοθήκη βρίσκεται στο κάτω μέρος του
ταμπλό (στην αριστερή πλευρά).


Πρόσβαση στις ασφάλειες
)
βλέπε την παράγραφο "Πρόσβαση στα εργαλεία".


Πίνακες ασφαλειών
Ασφάλεια N°ΈντασηΛειτουργίες



FH36 5 A

Κουτί κοτσαδόρου


FH37


15 A
Τρ ο ο φ ο δ ο σ ί α πρίζας α
ξεσουάρ τροχόσπιτου


FH38
2 0 A

Πλοήγηση
FH39 2 0 A

Θερμαινόμενα καθίσματα
FH40

30 A
Κουτί κοτσαδόρου
Ασφάλεια N°ΈντασηΛειτουργίες
F1


15 A
Πίσω υαλοκαθαριστήρας.
F2

-


Δεν χρησιμοποιείται.


F3 5 A

Εγκέφαλο
ς αερόσακων και πυροτεχνικών προεντατήρων.
F4


10 A Αισθ. γωνίας τιμονιού, air condition, επαφή συμπλέκτη,
αντλία φίλτρου σωματιδίων, πρίζα διάγνωσης,
αντλία αέρα.


F5


30 A Πλακέτα ηλ. παραθύρων, χειριστήριο ηλ. παραθύρουσυνοδηγού, μοτέρ ηλ. παραθύρων εμπρός.
F6

30 A
Μοτέ
ρ ηλ. παραθύρων πίσω και μοτέρ ηλ. παραθύρου οδηγού.
F7 5 A
Πλαφονιέρα και σποτ εμπρό
ς, φωτισμός στο ντουλαπάκι,
φακός, σποτ πίσω.
