Klimato kontrolė103
Iš anksto nustatytos
temperatūros pasirinkimas Gali būti nustatoma norimos
temperatūros padėtis.
Jeigu nustatyta minimali temperatūra, klimato kontrolės sistema veikia
maksimalaus vėsinimo režimu.
Jeigu nustatyta minimali temperatūra, klimato kontrolės sistema veikia
maksimalaus šildymo režimu.
Šildymas ir aprasojimo pašalinimas nuo langų ■ Paspauskite mygtuką Ê.
Suaktyvinus mygtuke įsijungia
šviesos diodas.
■ Temperatūra, oro paskirstymas ir vėsinimas imami reguliuoti
automatiškai, o ventiliatorius
pradeda suktis dideliu greičiu.
■ Šildomo galinio lango funkcija Ü
įjungiama automatiškai 3 42.
Kaip grįžti į automatinį režimą:
nuspauskite mygtuką Ê arba AUTO .Pastaba
Funkcija „Autostop“ gali slopinti
rasos ir šerkšno šalinimo nuo langų funkciją.
Išjungimo-užvedimo sistema 3 116.
Rankiniai nustatymai
Automatinis režimas išaktyvinamas
rankiniu būdu pakeitus bet kurią iš šių
nuostatų:
Ventiliatoriaus greitis Z
Nustatykite oro srautą rankiniu būdu,
įjungdami norimas ventiliatoriaus
apsukas.
Jeigu ventiliatorius išjungiamas, oro
kondicionavimo sistema taip pat
išsijungia.
Kaip grąžinti automatinį režimą:
Nuspauskite AUTO mygtuką.
Oro paskirstymas M
Paspauskite pageidaujamos
nuostatos mygtuką. Suaktyvinus
funkciją, mygtuke įsijungia šviesos
diodas.R=priekiniam langui ir priekinių
durų langams.M=į galvos zoną.S=į kojas.
Nuostatų derinius galima parinkti
paspaudžiant du mygtukus, kad
šviestų jų abiejų šviesos diodai.
Kaip grąžinti automatinį režimą:
Nuspauskite AUTO mygtuką.
Aušinimas AC
Vėsinimo funkcija suaktyvinama arba išaktyvinama paspaudžiant mygtuką
AC . Išaktyvinus vėsinimo funkciją,
ima šviesti mygtuko šviesos diodas.
Oro kondicionavimo sistema aušina ir
sausina orą, kai lauko temperatūra
viršija nurodytą lygį. Todėl gali
susidaryti kondensatas ir lašėti iš po
automobilio.
Pastaba
Suaktyvinus režimą ECO, pradeda
silpniau veikti oro kondicionierius
3 111.
Jei vėsinimo ar sausinimo nereikia,
išjunkite vėsinimo sistemą ir taupykite degalus.

104Klimato kontrolė
Kaip grąžinti automatinį režimą:
Nuspauskite AUTO mygtuką.
Oro recirkuliavimo režimas u
Rankinis oro recirkuliacijos režimas suaktyvinamas arba išaktyvinamas
spaudžiant mygtuką u. Suaktyvinus
funkciją, mygtuke įsijungia šviesos
diodas.9 Perspėjimas
Oro recirkuliavimo režimu gaivaus
oro kaita yra sumažinta. Veikiant
be vėsinimo oro drėgmė padidėja, todėl langai gali aprasoti iš vidaus.
Keleivių skyriaus oro kokybė
pablogės, dėl ko keleiviai gali
pasijusti mieguistai.
Kaip grąžinti automatinį režimą:
Nuspauskite AUTO mygtuką.
Šildymo sistema gale
Galinio keleivių skyriaus šildymo
ventiliatoriaus padeda nukreipti oro srautą į keleivių skyrių gale per
galines ventiliacines angas.
Oro srauto stiprumas nustatomas
ventiliatoriumi. Oro temperatūra
valdoma naudojantis temperatūros
valdikliu prietaisų skyde.
Galinė oro
kondicionieriaus sistema
Oro kondicionavimo sistema gale
įjungiama kartu su oro
kondicionavimo sistema keleivių
skyriuje priekyje.

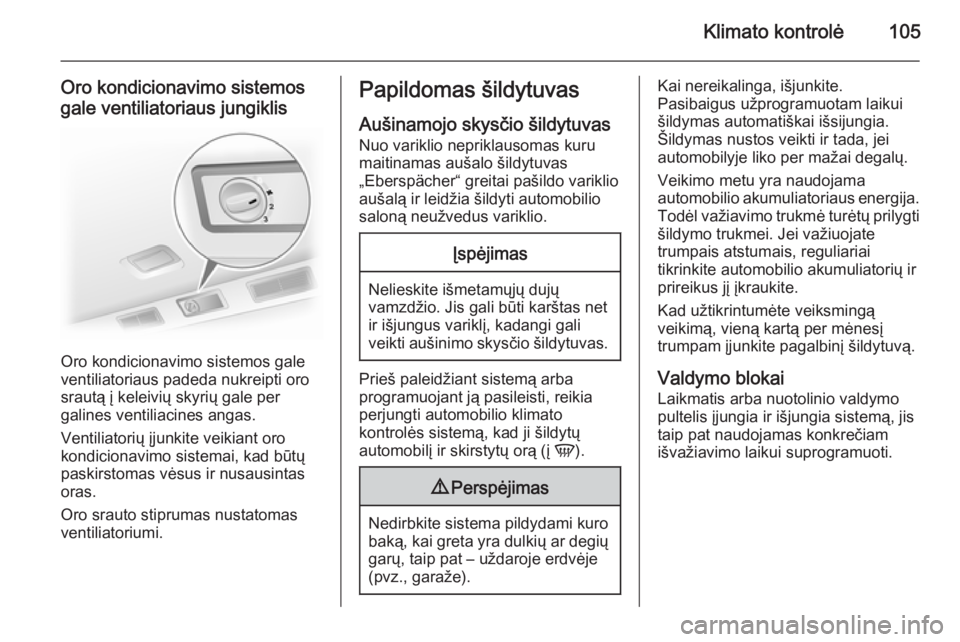

Klimato kontrolė105
Oro kondicionavimo sistemos
gale ventiliatoriaus jungiklis
Oro kondicionavimo sistemos gale
ventiliatoriaus padeda nukreipti oro
srautą į keleivių skyrių gale per
galines ventiliacines angas.
Ventiliatorių įjunkite veikiant oro
kondicionavimo sistemai, kad būtų
paskirstomas vėsus ir nusausintas
oras.
Oro srauto stiprumas nustatomas
ventiliatoriumi.
Papildomas šildytuvas
Aušinamojo skysčio šildytuvas Nuo variklio nepriklausomas kuru
maitinamas aušalo šildytuvas
„Eberspächer“ greitai pašildo variklio
aušalą ir leidžia šildyti automobilio
saloną neužvedus variklio.Įspėjimas
Nelieskite išmetamųjų dujų
vamzdžio. Jis gali būti karštas net
ir išjungus variklį, kadangi gali
veikti aušinimo skysčio šildytuvas.
Prieš paleidžiant sistemą arba
programuojant ją pasileisti, reikia
perjungti automobilio klimato
kontrolės sistemą, kad ji šildytų
automobilį ir skirstytų orą (į V).
9Perspėjimas
Nedirbkite sistema pildydami kuro
baką, kai greta yra dulkių ar degių
garų, taip pat – uždaroje erdvėje
(pvz., garaže).
Kai nereikalinga, išjunkite.
Pasibaigus užprogramuotam laikui
šildymas automatiškai išsijungia.
Šildymas nustos veikti ir tada, jei
automobilyje liko per mažai degalų.
Veikimo metu yra naudojama
automobilio akumuliatoriaus energija.
Todėl važiavimo trukmė turėtų prilygti šildymo trukmei. Jei važiuojate
trumpais atstumais, reguliariai
tikrinkite automobilio akumuliatorių ir
prireikus jį įkraukite.
Kad užtikrintumėte veiksmingą
veikimą, vieną kartą per mėnesį
trumpam įjunkite pagalbinį šildytuvą.
Valdymo blokai
Laikmatis arba nuotolinio valdymo
pultelis įjungia ir išjungia sistemą, jis
taip pat naudojamas konkrečiam
išvažiavimo laikui suprogramuoti.

106Klimato kontrolė
Chronometras1 X
Suaktyvinimo
mygtukas=Įjungia / išjungia
valdymo bloką ir
keičia rodomą
informaciją2 q Grįžimo
mygtukas=Meniu juostoje
parenka funkcijas
ir derina vertes3 Meniu juosta=Parodo
pasirenkamas
funkcijas Y, x , P ,
Ö ir Y4 r Perėjimo
pirmyn
mygtukas=Meniu juostoje
parenka funkcijas
ir derina vertes5 OK mygtukas=Patvirtina išrankąNuotolinis valdymas
Valdymo mygtukai veikia lygiai taip
pat, kaip aprašyta apie laikmatį
pirmiau.
Norint suaktyvinti nuotolinio valdymo
pultelį, reikia paspausti suaktyvinimo
mygtuką X ir atleisti jį, kai ekrane
pasirodo meniu juosta. Ekrane
trumpam pasirodo signalo
indikatorius ir SENd, po to pateikiama
temperatūra.
9 Perspėjimas
Prieš pildant kurą būtina išjungti
nuotolinio valdymo bloką ir
šildytuvą!
Norint išjungti, reikia nuspausti ir
palaikyti suaktyvinimo mygtuką X
(kad nebūtų spustelėtas netyčia).
Nuotolinio valdymo pultelis veikia iki
600 metrų atstumu. Senkant
maitinimo elementui ir atitinkamomis
oro sąlygomis atstumas gali
sutrumpėti.

Klimato kontrolė107
Be nuotolinio valdymo pultelio,
šildymo funkciją galima mygtuku įjungti 30 minučių laikotarpiui arba
išjungti.
Maitinimo elemento keitimas
Jei sutrumpėja nuotolinio valdymo
pultelio veikimo nuotolis arba
pradeda mirksėti baterijos įkrovimo
ženklas, pakeiskite maitinimo
elementą.
Moneta atidarykite dangtelį ir
pakeiskite maitinimo elementą
(CR 2430 arba analogiškas).
Užtikrinkite, kad naujas maitinimo
elementas būtų įstatytas teigiama
puse ( <) nukreipta į teigiamus
kontaktus. Uždarykite dangtelį.
Senus maitinimo elementus reikia
utilizuoti pagal aplinkosaugos
įstatymus.Akumuliatoriaus negalima išmesti į
buitinių atliekų sąvartyną. Jį reikia atiduoti į specialių atliekų surinkimocentrą.
Nuotolinio valdymo pultelio trikčių
rodiniaicobA=Silpnas signalas –
pakeiskite padėtįconP=Nėra signalo –
prieikite arčiaubALo=Senka maitinimo
elementas –
pakeiskite maitinimo
elementąErr=Sistemos klaida –
kreipkitės į servisąAdd,
AddE=Sistema veikia
mokymosi režimu
Nuotolinio pultelio mokymas
Vėl prijungus automobilio
akumuliatorių, įsijungia prietaisų
skydelio mygtuko šviesos diodas ir sistema automatiškai sukonfigūruoja
nuotolinio valdymo pultelio meniu. Jei
šviesos diodas mirksi, paspauskite
nuotolinio valdymo pultelio mygtuką
OK , pasirinkite Add arba AddE ir
patvirtinkite.
Galima sukonfigūruoti ir papildomus
nuotolinio valdymo pultelius.
Nuspauskite mygtuką, kol pradės
mirksėti šviesos diodas, įjunkite
nuotolinio valdymo pultelį, pasirinkite
Add ir patvirtinkite.
AddE išmoko tik esamą nuotolinio
valdymo pultelį ir užblokuoja visus
anksčiau sukonfigūruotus. Add
išmoko iki 4 nuotolinio valdymo
pultelių, tačiau vienu metu sistemą
galima valdyti tik vienu valdymo
pulteliu.
Veikimas
Šildymas Y
Meniu juostoje pasirinkite Y ir
patvirtinkite. Ekrane ima mirksėti iš
anksto nustatyta šildymo trukmė,
pvz., L 30 . Gamykliniai nustatymai yra
30 minučių.
Jei norite laikinai suderinti šildymo
trukmę, pakeiskite ją su q arba r
mygtuku ir patvirtinkite. Vertę galima nustatyti intervale nuo 10 iki

108Klimato kontrolė
120 minučių. Energijos suvartojimo
sumetimais pasižymėkite šildymo
trukmę.
Norint išjungti, reikia meniu juostoje
dar kartą pasirinkti Y ir patvirtinti.
Ventiliacija x
Meniu juostoje pasirinkite x ir
patvirtinkite.
Dabar galima priimti arba pakeisti
ventiliacijos trukmę. Parodyta trukmė yra priimama be patvirtinimo.
Norint išjungti, reikia meniu juostoje
dar kartą pasirinkti x ir patvirtinti.
Programavimas P
Vienos dienos ar savaitės laikotarpyje
galima suprogramuoti iki 3 iš anksto
nustatytų išvykimo laikų.
■ Meniu juostoje pasirinkite P ir
patvirtinkite
■ Pasirinkite pageidaujamą suprogramuotą atminties numerį:1 , 2 arba 3 ir patvirtinkite
■ Pasirinkite dieną ir patvirtinkite ■ Pasirinkite valandas ir patvirtinkite
■ Pasirinkite minutes ir patvirtinkite■ Pasirinkite Y arba x ir patvirtinkite
■ Jei reikia, nustatykite veikimo trukmę iki išvažiavimo ir
patvirtinkite
Programavimui pabraukiamas kitas
atminties numeris ir pateikiama
savaitės diena. Pakartokite
procedūrą ir suprogramuokite kitus
atminties numerius.
Procedūros metu spustelėjus
mygtuką X, išeinama neįrašius
programavimo pakeitimų.
Norint pašalinti nustatytą išvykimo
laiką, reikia įvykdyti programavimo
žingsnius, kol pradės mirksėti šildymo
ženklas Y. Spaudinėkite q arba r
mygtuką, kol ekrane pasirodys oFF,
tada patvirtinkite.
Šildymas nutraukiamas automatiškai, praėjus 5 minutėms nuo
suprogramuoto išvykimo laiko.
Pastaba
Nuotolinio valdymo sistemoje yra
temperatūros jutiklis, kuris
apskaičiuoja veikimo trukmę pagal
aplinkos temperatūrą ir
pageidaujamą šildymo lygį (ECOarba HIGH). Sistema pasileidžia
automatiškai, likus nuo 5 iki
60 minučių iki suprogramuoto
išvažiavimo laiko.
Nustatykite savaitės dienos, laiko ir
šildymo trukmę Ö
Jei atjungiamas automobilio
akumuliatorius arba per žema jo
įtampa, bloką reikia atstatyti.
■ Pasirinkite Ö ir patvirtinkite
■ Pasirinkite savaitės dieną ir patvirtinkite
■ Pakeiskite valandas ir patvirtinkite
■ Pakeiskite minutes ir patvirtinkite
■ Pakeiskite numatytąją šildymo trukmę ir patvirtinkite
Šildymo lygis Y
Pagal suprogramuotą išvykimo laiką
galima nustatyti tokį pageidaujamą
šildymo lygį: ECO arba HIGH.
Pasirinkite Y ir patvirtinkite. Ekrane
ima mirksėti ECO arba HIGH.
Suderinkite mygtuku q arba r ir
patvirtinkite.

Klimato kontrolė109Ventiliacinės angos
Reguliuojamos
ventiliacinės angos
Įjungus vėsinimo funkciją, turi būti
atidaryta mažiausiai viena
ventiliacinė anga, kad dėl oro srauto
trūkumo neapledėtų garintuvas.
Centrinės ventiliacinės angos
Kad atidarytumėte arba
uždarytumėte centrines ventiliacijos
angas ir nukreiptumėte oro srautą,
pakreipkite skersines plokšteles
aukštyn arba žemyn ir nustatykite
reguliatorių kairėn arba dešinėn.
Šoninės ventiliacinės angos
Kad atidarytumėte arba
uždarytumėte šonines oro
ventiliacijos angas, pakreipkite
skersines plokšteles aukštyn arba
žemyn.
Oro srautą nukreipkite pasukdami ventiliacines angas.
Priklausomai nuo temperatūros
valdiklio padėties oras bus
nukreipiamas į automobilį per šonines
ventiliacines angas.
9 Perspėjimas
Netvirtinkite jokių daiktų prie
ventiliacinių angų skersinių. Iškyla sugadinimo ir sužeidimo pavojus
avarijos atveju.
Fiksuotos ventiliacinės
angos Papildomos oro ventiliacijos angos
įrengtos po priekiniu stiklu bei durelių
langais, kojų srityje ir (atsižvelgiant į
automobilį) salono galinėje dalyje.

110Klimato kontrolėPriežiūraOro įsiurbimas
Oro įsiurbimo anga priekinio lango
priekyje variklio skyriuje turi būti švari, kad galėtų įsiurbti orą. Pašalinkite
lapus, nešvarumus ar sniegą.
Dulkių filtras
Dulkių filtras valo dulkes, suodžius,
žiedadulkes ir sporas, esančias iš
lauko patenkančiame ore.
Reguliarus oro
kondicionavimo sistemos veikimas Siekiant užtikrinti nepertraukiamą ir
efektyvų eksploatavimą, vėsinimas
turi būti įjungiamas po kelias minutes
per mėnesį, nepaisant metų laiko ir
oro. Kai lauko temperatūra per žema,
vėsinimas yra neįmanomas.Techninė priežiūra
Optimaliam vėsinimui užtikrinti
rekomenduojame klimato kontrolės
sistemą tikrinti kasmet, praėjus trims
metams po automobilio registracijos,
įskaitant toliau nurodytus dalykus.
■ Funkcionalumo ir slėgio testas
■ Šildymo funkcionalumas
■ Sistemos hermetiškumo tikrinimas
■ Dirželių tikrinimas
■ Kondensatoriaus ir garintuvo drenažo valymas
■ Eksploatavimo patikrinimas
