Sjedala, sustavi zaštite63

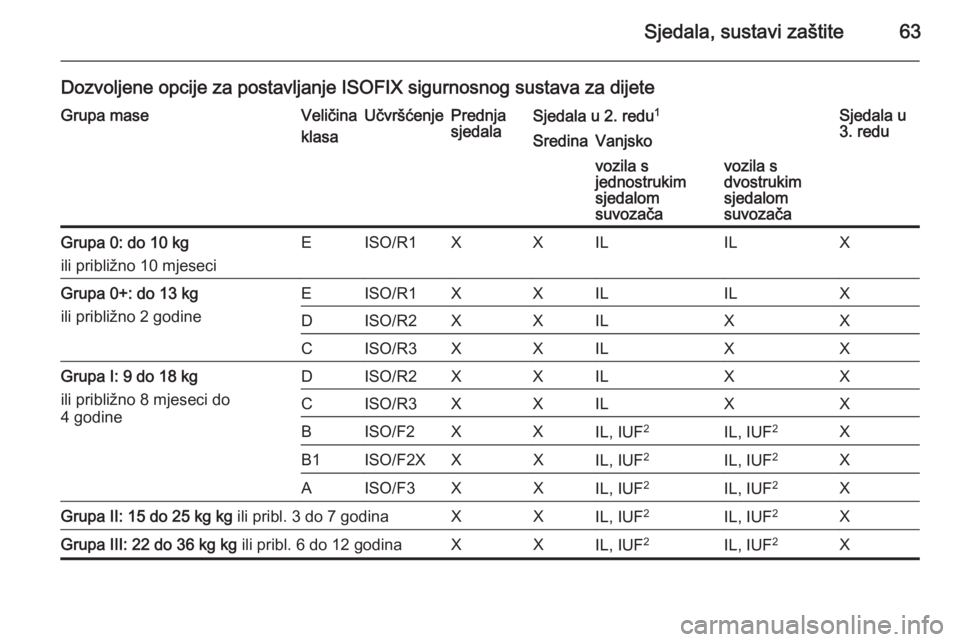

Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijeteGrupa maseVeličina
klasaUčvršćenjePrednja
sjedalaSjedala u 2. redu 1Sjedala u
3. reduSredinaVanjskovozila s
jednostrukim
sjedalom
suvozačavozila s
dvostrukim
sjedalom
suvozačaGrupa 0: do 10 kg
ili približno 10 mjeseciEISO/R1XXILILXGrupa 0+: do 13 kg
ili približno 2 godineEISO/R1XXILILXDISO/R2XXILXXCISO/R3XXILXXGrupa I: 9 do 18 kg
ili približno 8 mjeseci do
4 godineDISO/R2XXILXXCISO/R3XXILXXBISO/F2XXIL, IUF 2IL, IUF2XB1ISO/F2XXXIL, IUF2IL, IUF 2XAISO/F3XXIL, IUF2IL, IUF2XGrupa II: 15 do 25 kg kg
ili pribl. 3 do 7 godinaXXIL, IUF2IL, IUF 2XGrupa III: 22 do 36 kg kg
ili pribl. 6 do 12 godinaXXIL, IUF2IL, IUF2X

64Sjedala, sustavi zaštite

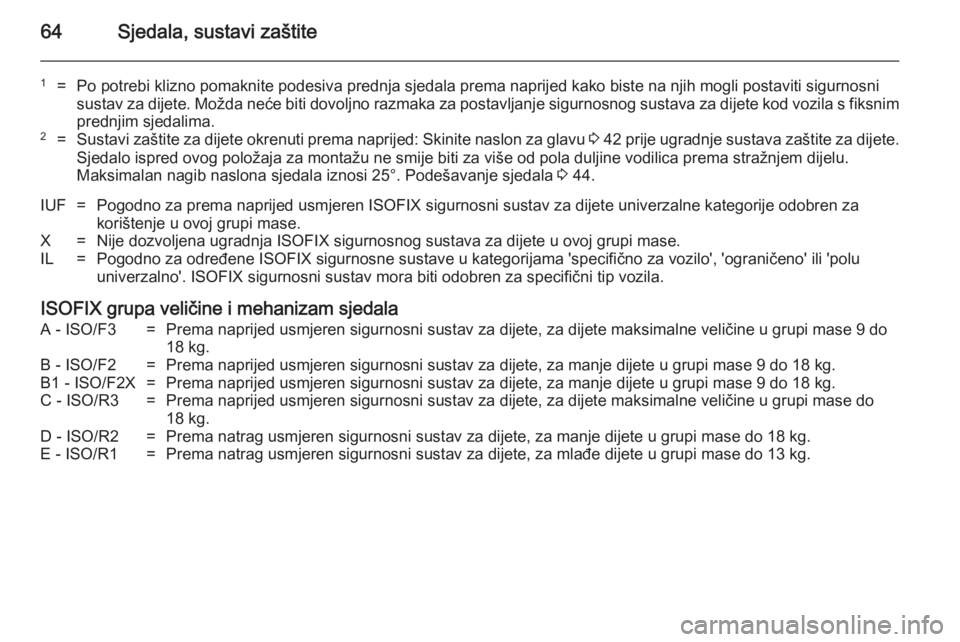

1=Po potrebi klizno pomaknite podesiva prednja sjedala prema naprijed kako biste na njih mogli postaviti sigurnosni
sustav za dijete. Možda neće biti dovoljno razmaka za postavljanje sigurnosnog sustava za dijete kod vozila s fiksnim prednjim sjedalima.2=Sustavi zaštite za dijete okrenuti prema naprijed: Skinite naslon za glavu 3 42 prije ugradnje sustava zaštite za dijete.
Sjedalo ispred ovog položaja za montažu ne smije biti za više od pola duljine vodilica prema stražnjem dijelu. Maksimalan nagib naslona sjedala iznosi 25°. Podešavanje sjedala 3 44.IUF=Pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije odobren za
korištenje u ovoj grupi mase.X=Nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.IL=Pogodno za određene ISOFIX sigurnosne sustave u kategorijama 'specifično za vozilo', 'ograničeno' ili 'polu
univerzalno'. ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3=Prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase 9 do 18 kg.B - ISO/F2=Prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.B1 - ISO/F2X=Prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.C - ISO/R3=Prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do 18 kg.D - ISO/R2=Prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO/R1=Prema natrag usmjeren sigurnosni sustav za dijete, za mlađe dijete u grupi mase do 13 kg.

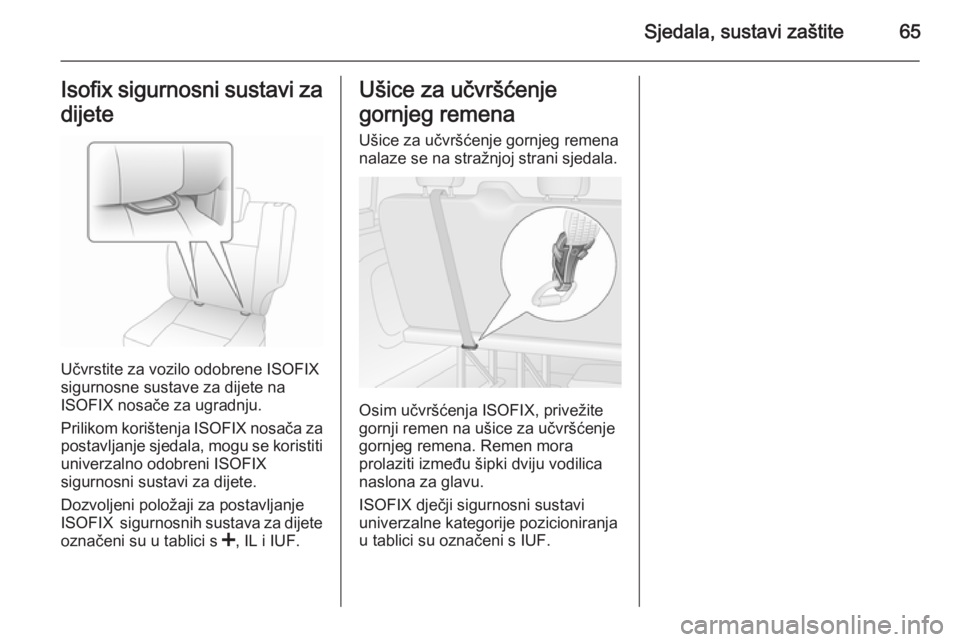

Sjedala, sustavi zaštite65Isofix sigurnosni sustavi zadijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju.
Prilikom korištenja ISOFIX nosača za
postavljanje sjedala, mogu se koristiti
univerzalno odobreni ISOFIX
sigurnosni sustavi za dijete.
Dozvoljeni položaji za postavljanje
ISOFIX sigurnosnih sustava za dijete
označeni su u tablici s <, IL i IUF.
Ušice za učvršćenje
gornjeg remena
Ušice za učvršćenje gornjeg remena nalaze se na stražnjoj strani sjedala.
Osim učvršćenja ISOFIX, privežite
gornji remen na ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
ISOFIX dječji sigurnosni sustavi
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.

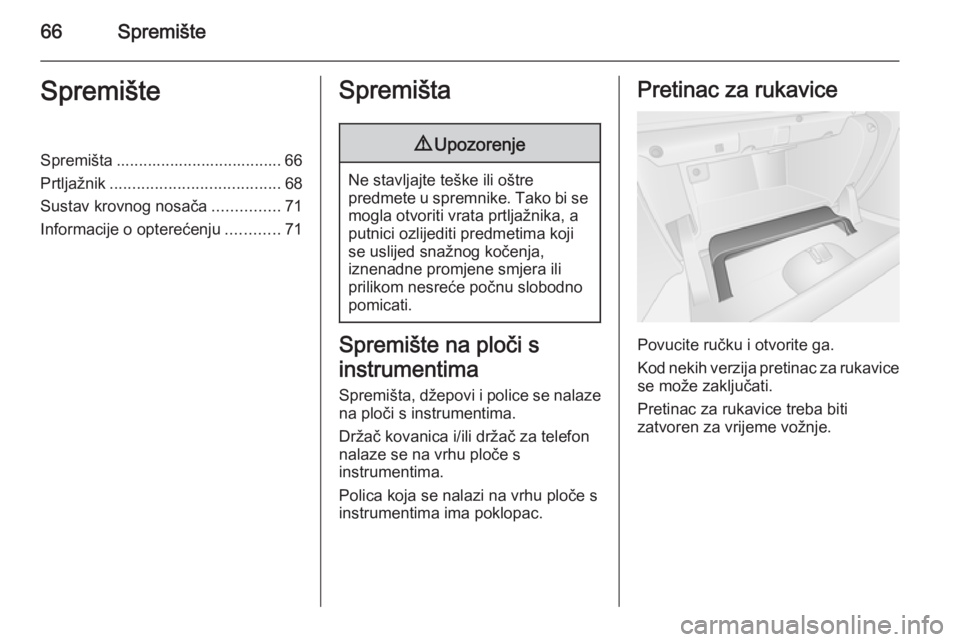

66SpremišteSpremišteSpremišta ..................................... 66
Prtljažnik ...................................... 68
Sustav krovnog nosača ...............71
Informacije o opterećenju ............71Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Spremište na ploči s
instrumentima
Spremišta, džepovi i police se nalaze
na ploči s instrumentima.
Držač kovanica i/ili držač za telefon
nalaze se na vrhu ploče s
instrumentima.
Polica koja se nalazi na vrhu ploče s
instrumentima ima poklopac.
Pretinac za rukavice
Povucite ručku i otvorite ga.
Kod nekih verzija pretinac za rukavice
se može zaključati.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.

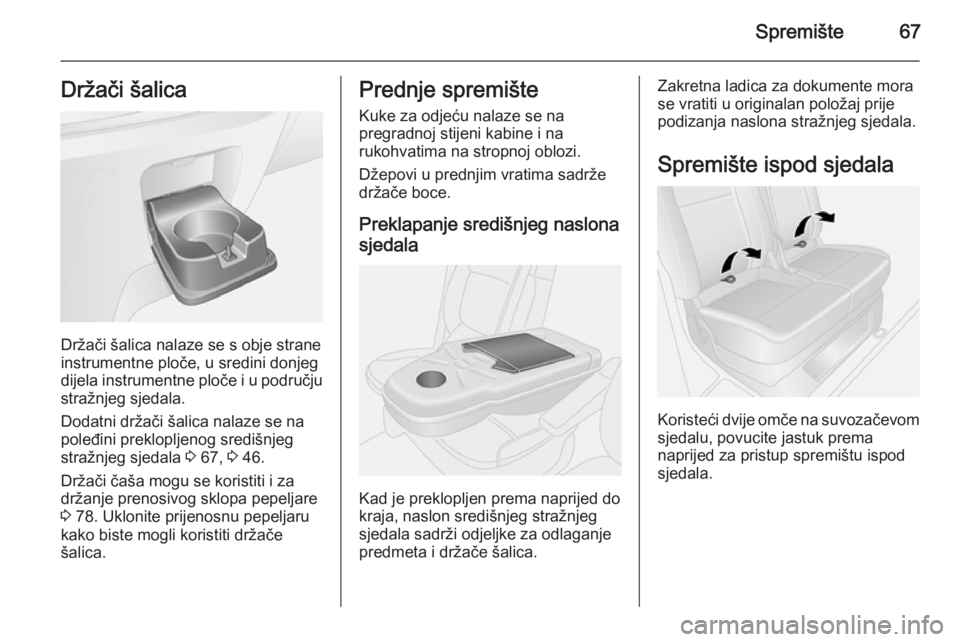

Spremište67Držači šalica
Držači šalica nalaze se s obje strane
instrumentne ploče, u sredini donjeg
dijela instrumentne ploče i u području stražnjeg sjedala.
Dodatni držači šalica nalaze se na
poleđini preklopljenog središnjeg
stražnjeg sjedala 3 67, 3 46.
Držači čaša mogu se koristiti i za držanje prenosivog sklopa pepeljare
3 78. Uklonite prijenosnu pepeljaru
kako biste mogli koristiti držače
šalica.
Prednje spremište
Kuke za odjeću nalaze se na
pregradnoj stijeni kabine i na
rukohvatima na stropnoj oblozi.
Džepovi u prednjim vratima sadrže
držače boce.
Preklapanje središnjeg naslonasjedala
Kad je preklopljen prema naprijed do
kraja, naslon središnjeg stražnjeg
sjedala sadrži odjeljke za odlaganje
predmeta i držače šalica.
Zakretna ladica za dokumente mora se vratiti u originalan položaj prije
podizanja naslona stražnjeg sjedala.
Spremište ispod sjedala
Koristeći dvije omče na suvozačevom sjedalu, povucite jastuk prema
naprijed za pristup spremištu ispod sjedala.

68Spremište

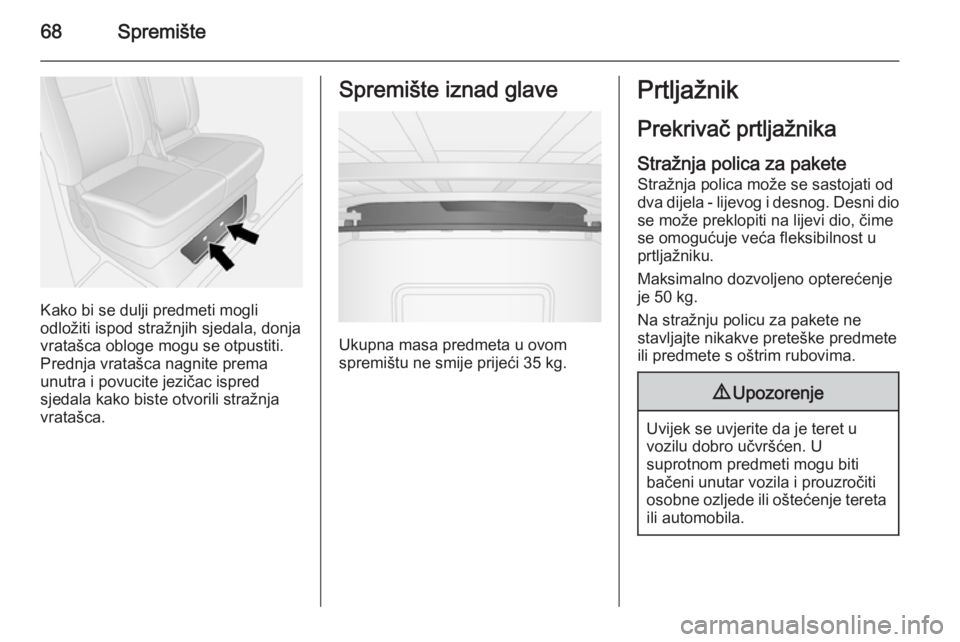

Kako bi se dulji predmeti mogli
odložiti ispod stražnjih sjedala, donja vratašca obloge mogu se otpustiti.
Prednja vratašca nagnite prema
unutra i povucite jezičac ispred
sjedala kako biste otvorili stražnja vratašca.
Spremište iznad glave
Ukupna masa predmeta u ovom
spremištu ne smije prijeći 35 kg.
Prtljažnik
Prekrivač prtljažnika
Stražnja polica za pakete
Stražnja polica može se sastojati od
dva dijela - lijevog i desnog. Desni dio
se može preklopiti na lijevi dio, čime
se omogućuje veća fleksibilnost u
prtljažniku.
Maksimalno dozvoljeno opterećenje
je 50 kg.
Na stražnju policu za pakete ne
stavljajte nikakve preteške predmete
ili predmete s oštrim rubovima.9 Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.

Spremište69

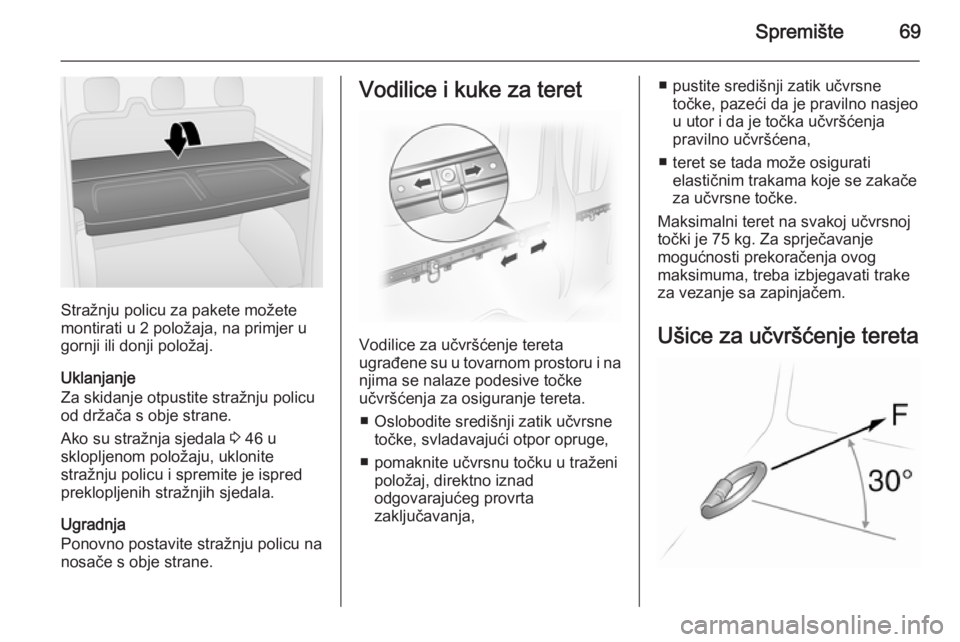

Stražnju policu za pakete možete
montirati u 2 položaja, na primjer u
gornji ili donji položaj.
Uklanjanje
Za skidanje otpustite stražnju policu
od držača s obje strane.
Ako su stražnja sjedala 3 46 u
sklopljenom položaju, uklonite
stražnju policu i spremite je ispred
preklopljenih stražnjih sjedala.
Ugradnja
Ponovno postavite stražnju policu na nosače s obje strane.
Vodilice i kuke za teret
Vodilice za učvršćenje tereta
ugrađene su u tovarnom prostoru i na njima se nalaze podesive točke
učvršćenja za osiguranje tereta.
■ Oslobodite središnji zatik učvrsne točke, svladavajući otpor opruge,
■ pomaknite učvrsnu točku u traženi položaj, direktno iznad
odgovarajućeg provrta
zaključavanja,
■ pustite središnji zatik učvrsne točke, pazeći da je pravilno nasjeo
u utor i da je točka učvršćenja
pravilno učvršćena,
■ teret se tada može osigurati elastičnim trakama koje se zakače
za učvrsne točke.
Maksimalni teret na svakoj učvrsnoj
točki je 75 kg. Za sprječavanje
mogućnosti prekoračenja ovog
maksimuma, treba izbjegavati trake
za vezanje sa zapinjačem.
Ušice za učvršćenje tereta

70Spremište

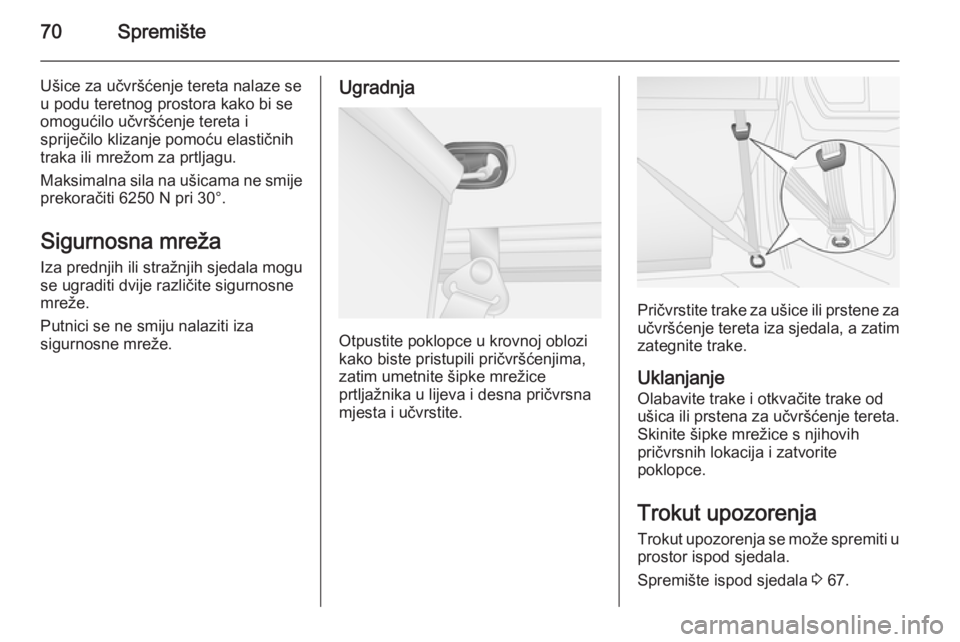

Ušice za učvršćenje tereta nalaze se
u podu teretnog prostora kako bi se
omogućilo učvršćenje tereta i
spriječilo klizanje pomoću elastičnih
traka ili mrežom za prtljagu.
Maksimalna sila na ušicama ne smije
prekoračiti 6250 N pri 30°.
Sigurnosna mreža
Iza prednjih ili stražnjih sjedala mogu
se ugraditi dvije različite sigurnosne
mreže.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.Ugradnja
Otpustite poklopce u krovnoj oblozi
kako biste pristupili pričvršćenjima,
zatim umetnite šipke mrežice
prtljažnika u lijeva i desna pričvrsna
mjesta i učvrstite.
Pričvrstite trake za ušice ili prstene za
učvršćenje tereta iza sjedala, a zatim zategnite trake.
Uklanjanje Olabavite trake i otkvačite trake od
ušica ili prstena za učvršćenje tereta.
Skinite šipke mrežice s njihovih
pričvrsnih lokacija i zatvorite
poklopce.
Trokut upozorenja Trokut upozorenja se može spremiti u
prostor ispod sjedala.
Spremište ispod sjedala 3 67.
