2014.5 OPEL VIVARO B Priručnik za vlasnika (in Croatian)

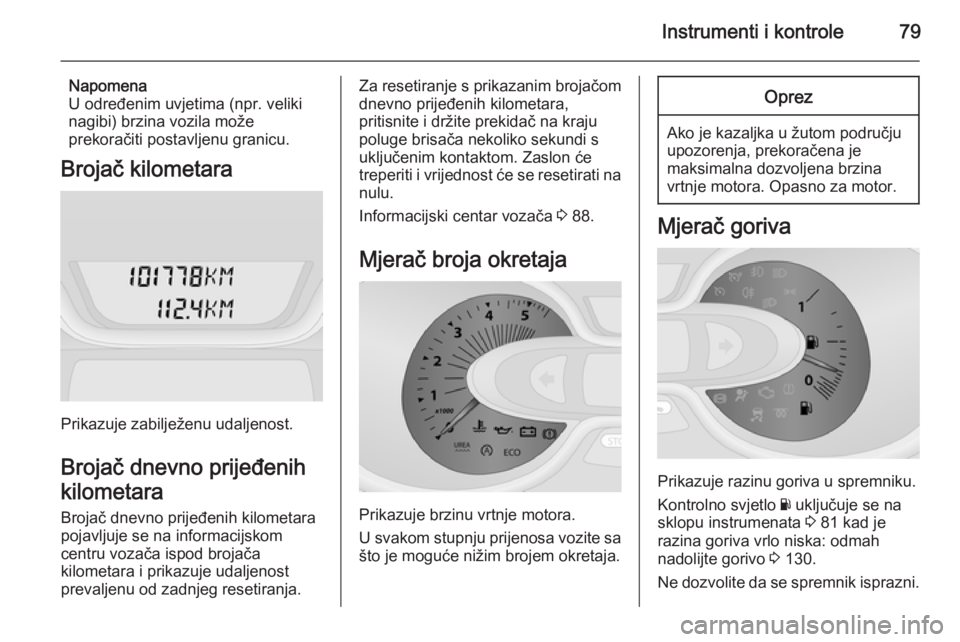

Instrumenti i kontrole79
Napomena
U određenim uvjetima (npr. veliki nagibi) brzina vozila može
prekoračiti postavljenu granicu.
Brojač kilometara
Prikazuje zabilježenu udaljenost.
Brojač dnevno prijeđenih
kilometara
Brojač dnevno prijeđenih kilometara
pojavljuje se na informacijskom
centru vozača ispod brojača
kilometara i prikazuje udaljenost
prevaljenu od zadnjeg resetiranja.
Za resetiranje s prikazanim brojačom
dnevno prijeđenih kilometara,
pritisnite i držite prekidač na kraju
poluge brisača nekoliko sekundi s
uključenim kontaktom. Zaslon će
treperiti i vrijednost će se resetirati na nulu.
Informacijski centar vozača 3 88.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u žutom području
upozorenja, prekoračena je
maksimalna dozvoljena brzina
vrtnje motora. Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva u spremniku.
Kontrolno svjetlo Y uključuje se na
sklopu instrumenata 3 81 kad je
razina goriva vrlo niska: odmah
nadolijte gorivo 3 130.
Ne dozvolite da se spremnik isprazni.

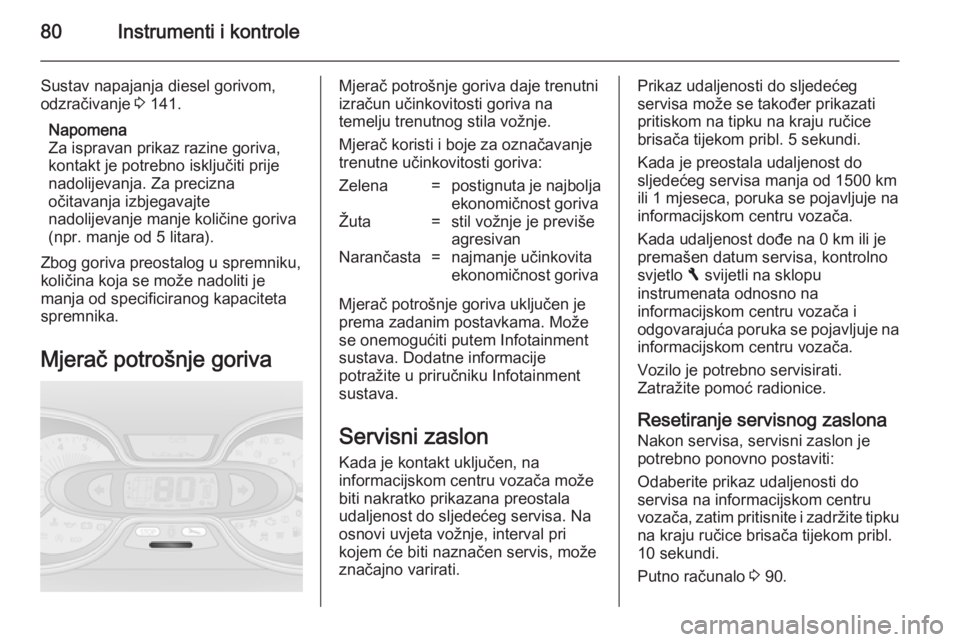

80Instrumenti i kontrole
Sustav napajanja diesel gorivom,odzračivanje 3 141.
Napomena
Za ispravan prikaz razine goriva,
kontakt je potrebno isključiti prije
nadolijevanja. Za precizna
očitavanja izbjegavajte
nadolijevanje manje količine goriva
(npr. manje od 5 litara).
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač potrošnje gorivaMjerač potrošnje goriva daje trenutni
izračun učinkovitosti goriva na
temelju trenutnog stila vožnje.
Mjerač koristi i boje za označavanje
trenutne učinkovitosti goriva:Zelena=postignuta je najbolja ekonomičnost gorivaŽuta=stil vožnje je previše
agresivanNarančasta=najmanje učinkovita
ekonomičnost goriva
Mjerač potrošnje goriva uključen je
prema zadanim postavkama. Može
se onemogućiti putem Infotainment
sustava. Dodatne informacije
potražite u priručniku Infotainment
sustava.
Servisni zaslon Kada je kontakt uključen, na
informacijskom centru vozača može
biti nakratko prikazana preostala
udaljenost do sljedećeg servisa. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačen servis, može
značajno varirati.
Prikaz udaljenosti do sljedećeg
servisa može se također prikazati
pritiskom na tipku na kraju ručice
brisača tijekom pribl. 5 sekundi.
Kada je preostala udaljenost do
sljedećeg servisa manja od 1500 km
ili 1 mjeseca, poruka se pojavljuje na
informacijskom centru vozača.
Kada udaljenost dođe na 0 km ili je
premašen datum servisa, kontrolno
svjetlo F svijetli na sklopu
instrumenata odnosno na
informacijskom centru vozača i
odgovarajuća poruka se pojavljuje na
informacijskom centru vozača.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Resetiranje servisnog zaslona
Nakon servisa, servisni zaslon je
potrebno ponovno postaviti:
Odaberite prikaz udaljenosti do
servisa na informacijskom centru vozača, zatim pritisnite i zadržite tipku
na kraju ručice brisača tijekom pribl.
10 sekundi.
Putno računalo 3 90.

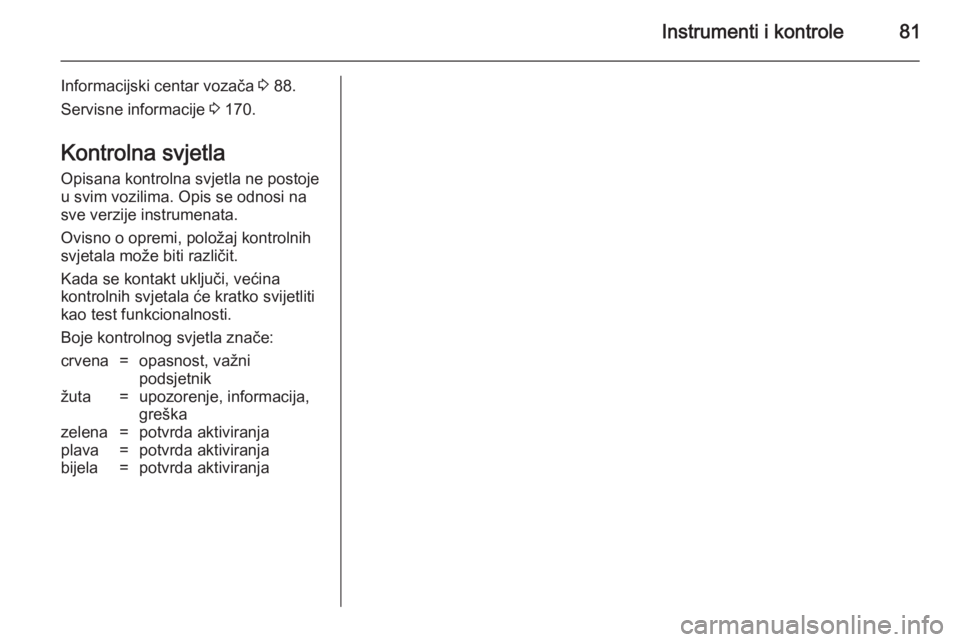

Instrumenti i kontrole81
Informacijski centar vozača 3 88.
Servisne informacije 3 170.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata.
Ovisno o opremi, položaj kontrolnih
svjetala može biti različit.
Kada se kontakt uključi, većina
kontrolnih svjetala će kratko svijetliti
kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena=opasnost, važni
podsjetnikžuta=upozorenje, informacija, greškazelena=potvrda aktiviranjaplava=potvrda aktiviranjabijela=potvrda aktiviranja

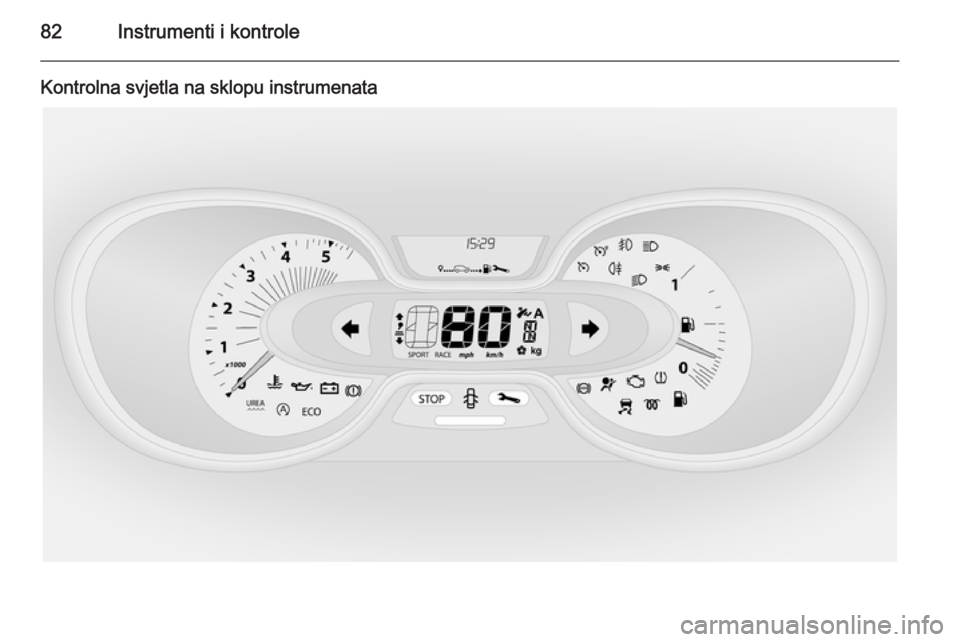

82Instrumenti i kontrole
Kontrolna svjetla na sklopu instrumenata

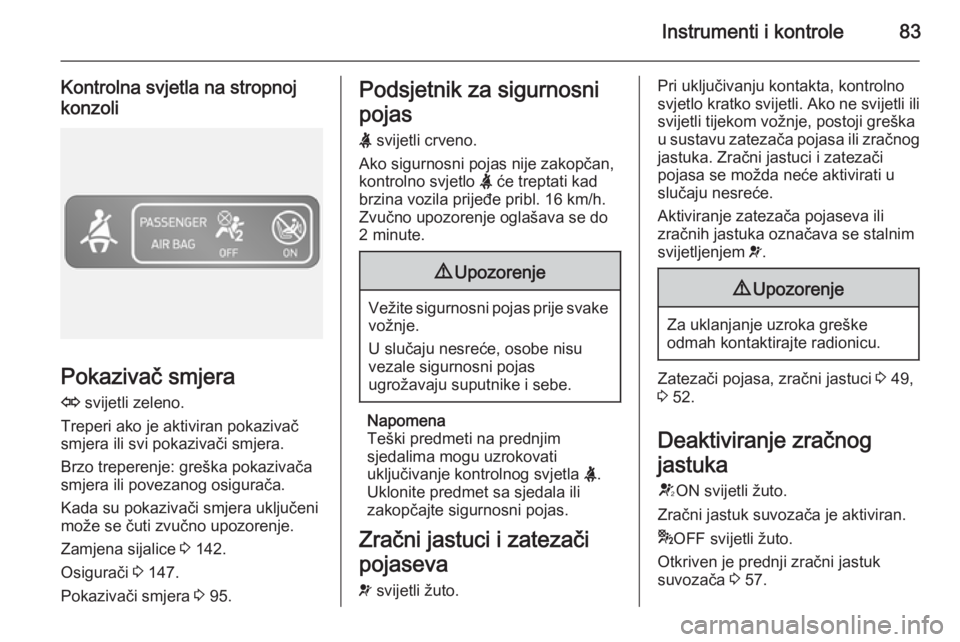

Instrumenti i kontrole83
Kontrolna svjetla na stropnoj
konzoli
Pokazivač smjera
O svijetli zeleno.
Treperi ako je aktiviran pokazivač
smjera ili svi pokazivači smjera.
Brzo treperenje: greška pokazivača smjera ili povezanog osigurača.
Kada su pokazivači smjera uključeni
može se čuti zvučno upozorenje.
Zamjena sijalice 3 142.
Osigurači 3 147.
Pokazivači smjera 3 95.
Podsjetnik za sigurnosni
pojas X svijetli crveno.
Ako sigurnosni pojas nije zakopčan,
kontrolno svjetlo X će treptati kad
brzina vozila prijeđe pribl. 16 km/h.
Zvučno upozorenje oglašava se do
2 minute.9 Upozorenje
Vežite sigurnosni pojas prije svake
vožnje.
U slučaju nesreće, osobe nisu
vezale sigurnosni pojas
ugrožavaju suputnike i sebe.
Napomena
Teški predmeti na prednjim
sjedalima mogu uzrokovati
uključivanje kontrolnog svjetla X.
Uklonite predmet sa sjedala ili
zakopčajte sigurnosni pojas.
Zračni jastuci i zatezači
pojaseva v svijetli žuto.
Pri uključivanju kontakta, kontrolno
svjetlo kratko svijetli. Ako ne svijetli ili svijetli tijekom vožnje, postoji greška
u sustavu zatezača pojasa ili zračnog
jastuka. Zračni jastuci i zatezači
pojasa se možda neće aktivirati u
slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa, zračni jastuci 3 49,
3 52.
Deaktiviranje zračnog
jastuka
V ON svijetli žuto.
Zračni jastuk suvozača je aktiviran.
* OFF svijetli žuto.
Otkriven je prednji zračni jastuk
suvozača 3 57.

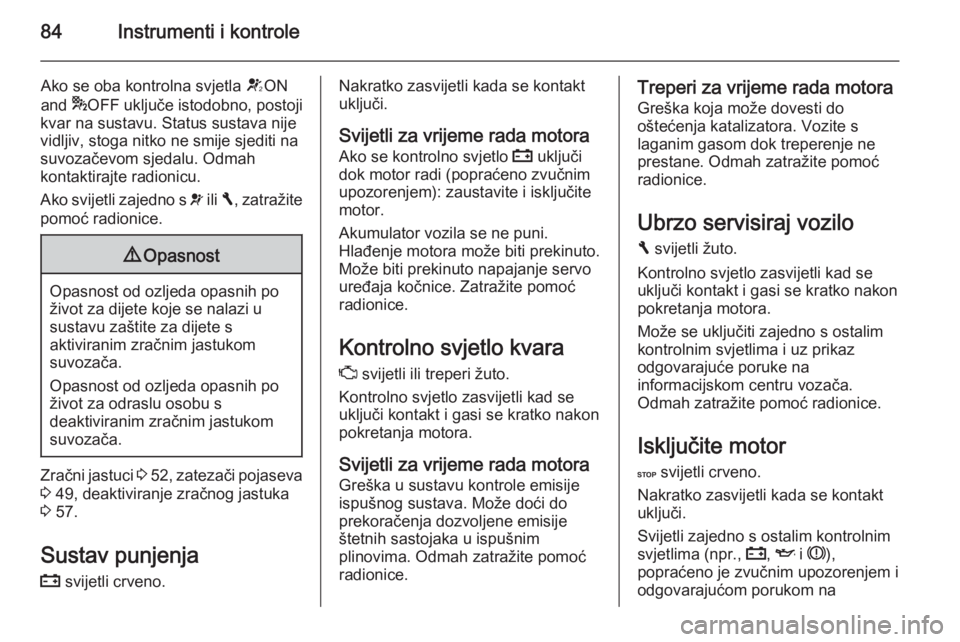

84Instrumenti i kontrole
Ako se oba kontrolna svjetla VON
and *OFF uključe istodobno, postoji
kvar na sustavu. Status sustava nije
vidljiv, stoga nitko ne smije sjediti na
suvozačevom sjedalu. Odmah
kontaktirajte radionicu.
Ako svijetli zajedno s v ili F, zatražite
pomoć radionice.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Zračni jastuci 3 52 , zatezači pojaseva
3 49, deaktiviranje zračnog jastuka
3 57.
Sustav punjenja
p svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Ako se kontrolno svjetlo p uključi
dok motor radi (popraćeno zvučnim upozorenjem): zaustavite i isključite
motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Može biti prekinuto napajanje servo
uređaja kočnice. Zatražite pomoć
radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Kontrolno svjetlo zasvijetli kad se
uključi kontakt i gasi se kratko nakon
pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo
F svijetli žuto.
Kontrolno svjetlo zasvijetli kad se
uključi kontakt i gasi se kratko nakon
pokretanja motora.
Može se uključiti zajedno s ostalim
kontrolnim svjetlima i uz prikaz
odgovarajuće poruke na
informacijskom centru vozača.
Odmah zatražite pomoć radionice.
Isključite motorC svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli zajedno s ostalim kontrolnim
svjetlima (npr., p, I i R ),
popraćeno je zvučnim upozorenjem i
odgovarajućom porukom na

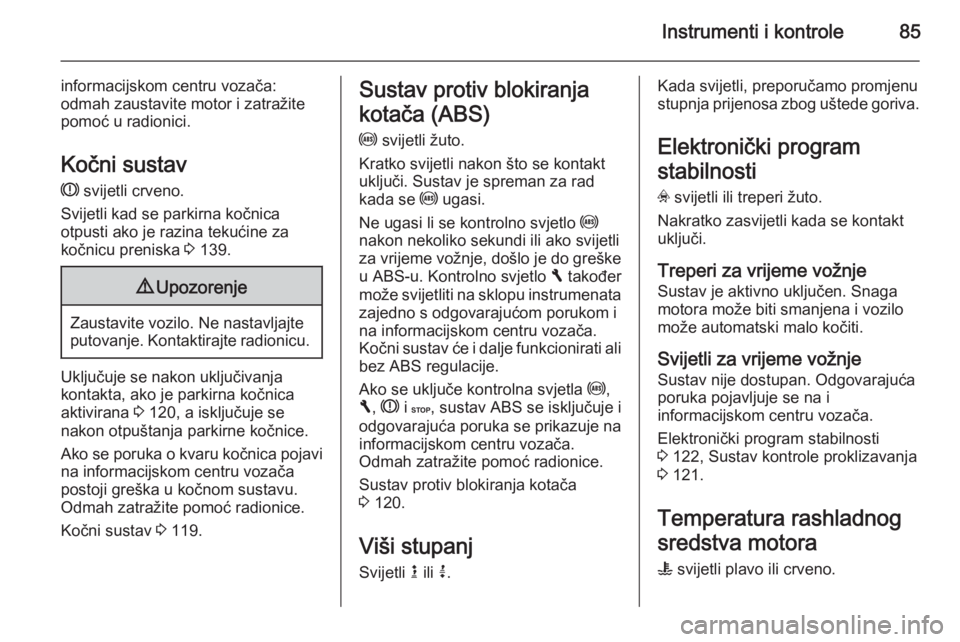

Instrumenti i kontrole85
informacijskom centru vozača:
odmah zaustavite motor i zatražite
pomoć u radionici.
Kočni sustav
R svijetli crveno.
Svijetli kad se parkirna kočnica
otpusti ako je razina tekućine za
kočnicu preniska 3 139.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Uključuje se nakon uključivanja
kontakta, ako je parkirna kočnica
aktivirana 3 120, a isključuje se
nakon otpuštanja parkirne kočnice.
Ako se poruka o kvaru kočnica pojavi na informacijskom centru vozača
postoji greška u kočnom sustavu.
Odmah zatražite pomoć radionice.
Kočni sustav 3 119.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Kratko svijetli nakon što se kontakt
uključi. Sustav je spreman za rad
kada se u ugasi.
Ne ugasi li se kontrolno svjetlo u
nakon nekoliko sekundi ili ako svijetli
za vrijeme vožnje, došlo je do greške
u ABS-u. Kontrolno svjetlo F također
može svijetliti na sklopu instrumenata
zajedno s odgovarajućom porukom i
na informacijskom centru vozača.
Kočni sustav će i dalje funkcionirati ali
bez ABS regulacije.
Ako se uključe kontrolna svjetla u,
F , R i C , sustav ABS se isključuje i
odgovarajuća poruka se prikazuje na
informacijskom centru vozača.
Odmah zatražite pomoć radionice.
Sustav protiv blokiranja kotača
3 120.
Viši stupanj
Svijetli k ili j.Kada svijetli, preporučamo promjenu
stupnja prijenosa zbog uštede goriva.
Elektronički program
stabilnosti
v svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Treperi za vrijeme vožnje
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Svijetli za vrijeme vožnjeSustav nije dostupan. Odgovarajuća
poruka pojavljuje se na i
informacijskom centru vozača.
Elektronički program stabilnosti
3 122, Sustav kontrole proklizavanja
3 121.
Temperatura rashladnog
sredstva motora
W svijetli plavo ili crveno.

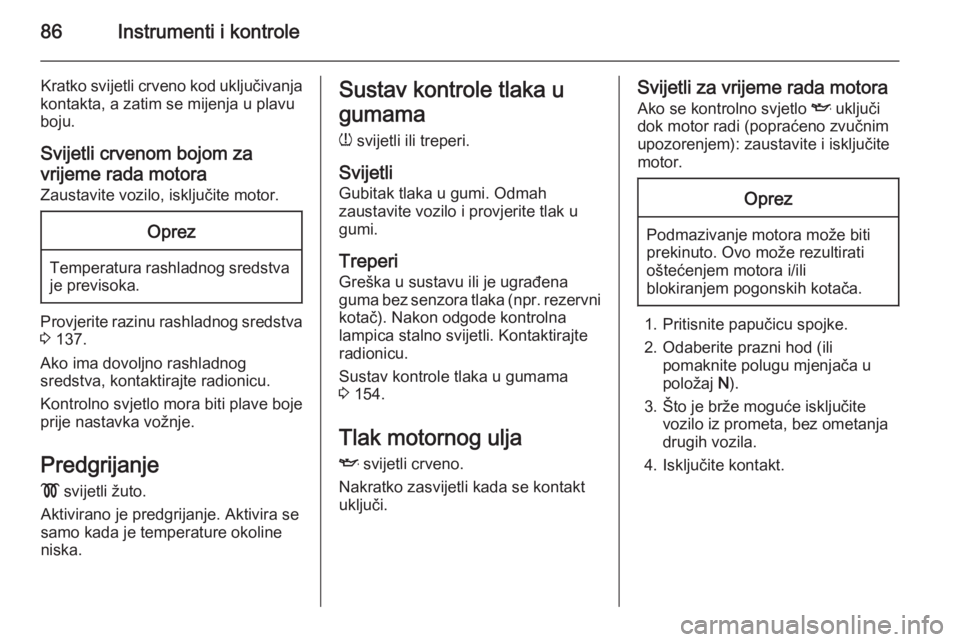

86Instrumenti i kontrole
Kratko svijetli crveno kod uključivanja
kontakta, a zatim se mijenja u plavu
boju.
Svijetli crvenom bojom za
vrijeme rada motora
Zaustavite vozilo, isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Provjerite razinu rashladnog sredstva
3 137.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Kontrolno svjetlo mora biti plave boje
prije nastavka vožnje.
Predgrijanje ! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se samo kada je temperature okoline
niska.
Sustav kontrole tlaka u
gumama
w svijetli ili treperi.
Svijetli Gubitak tlaka u gumi. Odmahzaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka ( npr. rezervni
kotač). Nakon odgode kontrolna
lampica stalno svijetli. Kontaktirajte
radionicu.
Sustav kontrole tlaka u gumama
3 154.
Tlak motornog ulja
I svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.Svijetli za vrijeme rada motora
Ako se kontrolno svjetlo I uključi
dok motor radi (popraćeno zvučnim upozorenjem): zaustavite i isključite
motor.Oprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite prazni hod (ili pomaknite polugu mjenjača u
položaj N).
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
