2014.5 OPEL VIVARO B Priručnik za vlasnika (in Croatian)

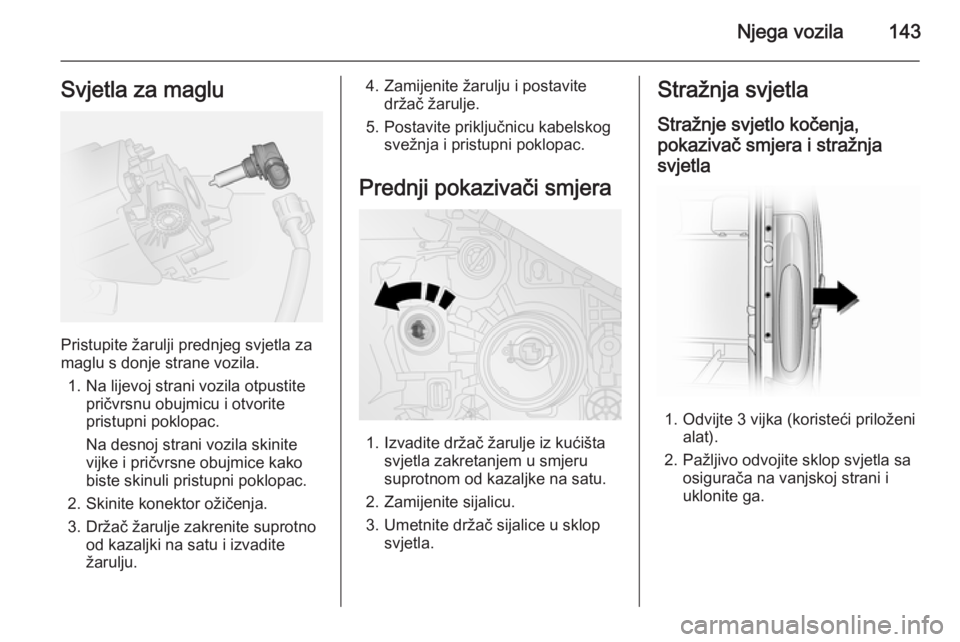

Njega vozila143Svjetla za maglu
Pristupite žarulji prednjeg svjetla za
maglu s donje strane vozila.
1. Na lijevoj strani vozila otpustite pričvrsnu obujmicu i otvorite
pristupni poklopac.
Na desnoj strani vozila skinite
vijke i pričvrsne obujmice kako
biste skinuli pristupni poklopac.
2. Skinite konektor ožičenja.
3. Držač žarulje zakrenite suprotno od kazaljki na satu i izvadite
žarulju.
4. Zamijenite žarulju i postavite držač žarulje.
5. Postavite priključnicu kabelskog svežnja i pristupni poklopac.
Prednji pokazivači smjera
1. Izvadite držač žarulje iz kućišta svjetla zakretanjem u smjeru
suprotnom od kazaljke na satu.
2. Zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla.
Stražnja svjetla
Stražnje svjetlo kočenja,
pokazivač smjera i stražnja svjetla
1. Odvijte 3 vijka (koristeći priloženi alat).
2. Pažljivo odvojite sklop svjetla sa osigurača na vanjskoj strani i
uklonite ga.

144Njega vozila

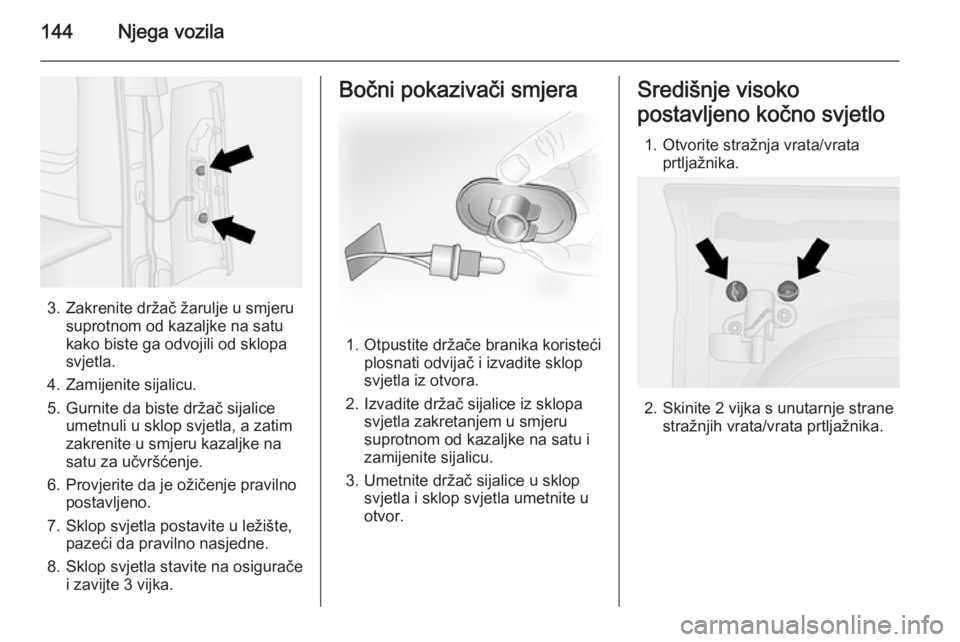

3. Zakrenite držač žarulje u smjerusuprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
4. Zamijenite sijalicu.
5. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
6. Provjerite da je ožičenje pravilno postavljeno.
7. Sklop svjetla postavite u ležište, pazeći da pravilno nasjedne.
8. Sklop svjetla stavite na osigurače i zavijte 3 vijka.
Bočni pokazivači smjera
1. Otpustite držače branika koristeći plosnati odvijač i izvadite sklop
svjetla iz otvora.
2. Izvadite držač sijalice iz sklopa svjetla zakretanjem u smjeru
suprotnom od kazaljke na satu i
zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla i sklop svjetla umetnite u
otvor.
Središnje visoko
postavljeno kočno svjetlo
1. Otvorite stražnja vrata/vrata prtljažnika.
2. Skinite 2 vijka s unutarnje strane stražnjih vrata/vrata prtljažnika.

Njega vozila145

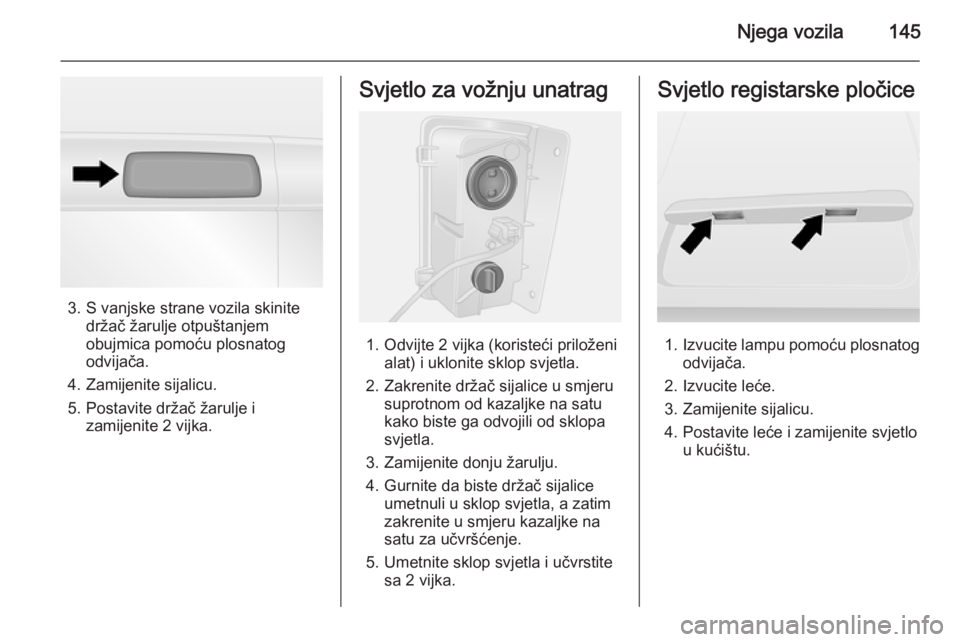

3. S vanjske strane vozila skinitedržač žarulje otpuštanjem
obujmica pomoću plosnatog odvijača.
4. Zamijenite sijalicu.
5. Postavite držač žarulje i zamijenite 2 vijka.
Svjetlo za vožnju unatrag
1. Odvijte 2 vijka (koristeći priloženialat) i uklonite sklop svjetla.
2. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
3. Zamijenite donju žarulju.
4. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
5. Umetnite sklop svjetla i učvrstite sa 2 vijka.
Svjetlo registarske pločice
1.Izvucite lampu pomoću plosnatog
odvijača.
2. Izvucite leće.
3. Zamijenite sijalicu.
4. Postavite leće i zamijenite svjetlo u kućištu.

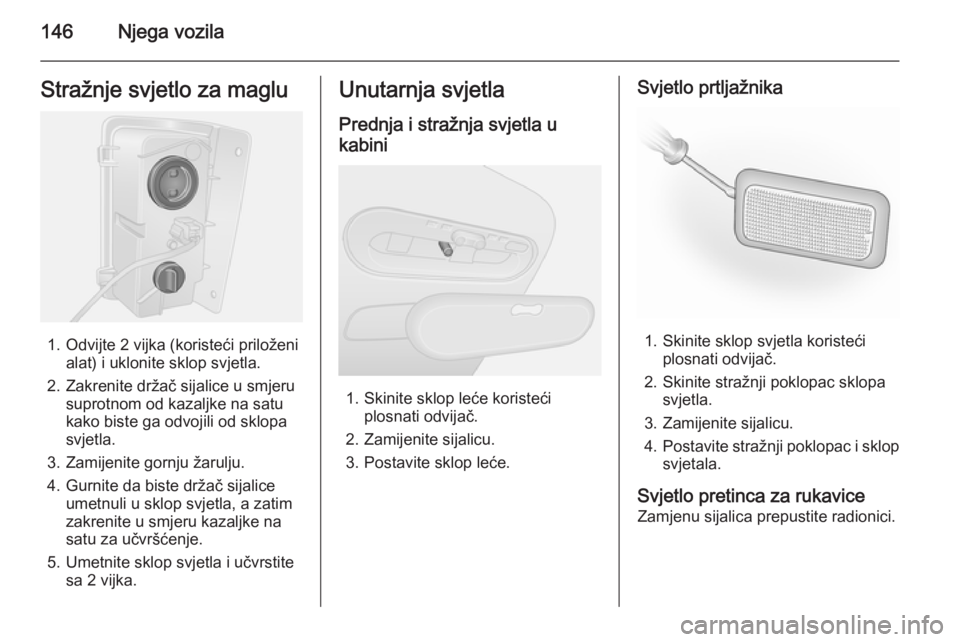

146Njega vozilaStražnje svjetlo za maglu
1. Odvijte 2 vijka (koristeći priloženialat) i uklonite sklop svjetla.
2. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
3. Zamijenite gornju žarulju.
4. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
5. Umetnite sklop svjetla i učvrstite sa 2 vijka.
Unutarnja svjetla
Prednja i stražnja svjetla u
kabini
1. Skinite sklop leće koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
Svjetlo prtljažnika
1. Skinite sklop svjetla koristeći plosnati odvijač.
2. Skinite stražnji poklopac sklopa svjetla.
3. Zamijenite sijalicu.
4. Postavite stražnji poklopac i sklop
svjetala.
Svjetlo pretinca za rukavice Zamjenu sijalica prepustite radionici.

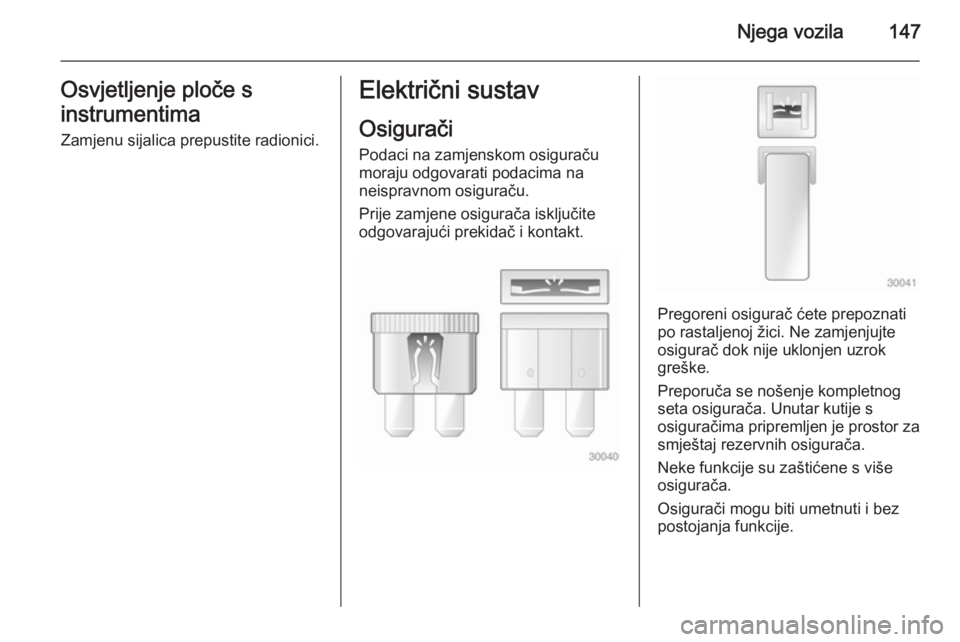

Njega vozila147Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite radionici.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Unutar kutije s
osiguračima pripremljen je prostor za smještaj rezervnih osigurača.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

148Njega vozila

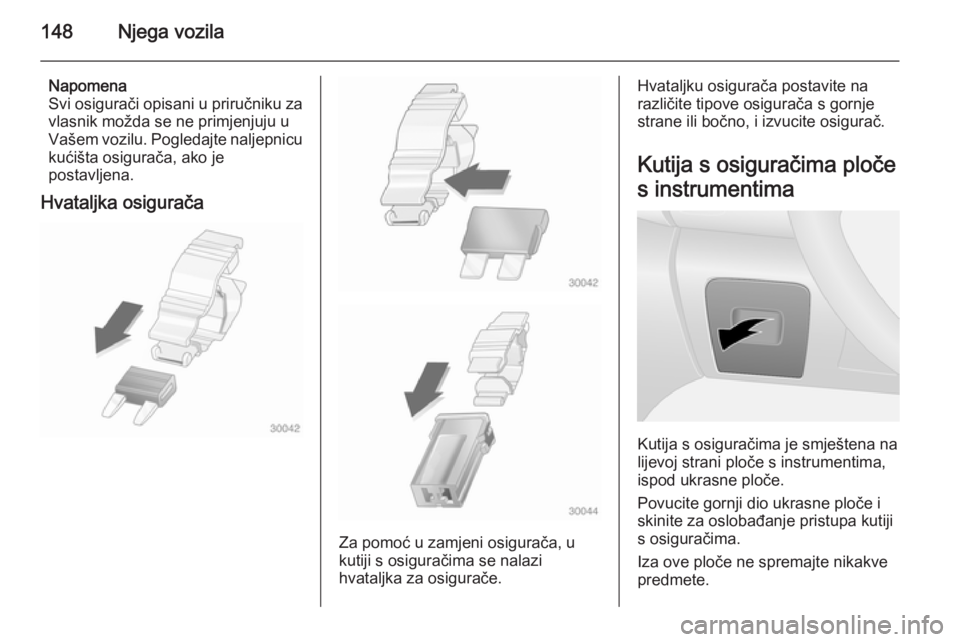

Napomena
Svi osigurači opisani u priručniku za
vlasnik možda se ne primjenjuju u
Vašem vozilu. Pogledajte naljepnicu kućišta osigurača, ako je
postavljena.
Hvataljka osigurača
Za pomoć u zamjeni osigurača, u
kutiji s osiguračima se nalazi
hvataljka za osigurače.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima ploče
s instrumentima
Kutija s osiguračima je smještena na
lijevoj strani ploče s instrumentima,
ispod ukrasne ploče.
Povucite gornji dio ukrasne ploče i
skinite za oslobađanje pristupa kutiji
s osiguračima.
Iza ove ploče ne spremajte nikakve
predmete.

Njega vozila149

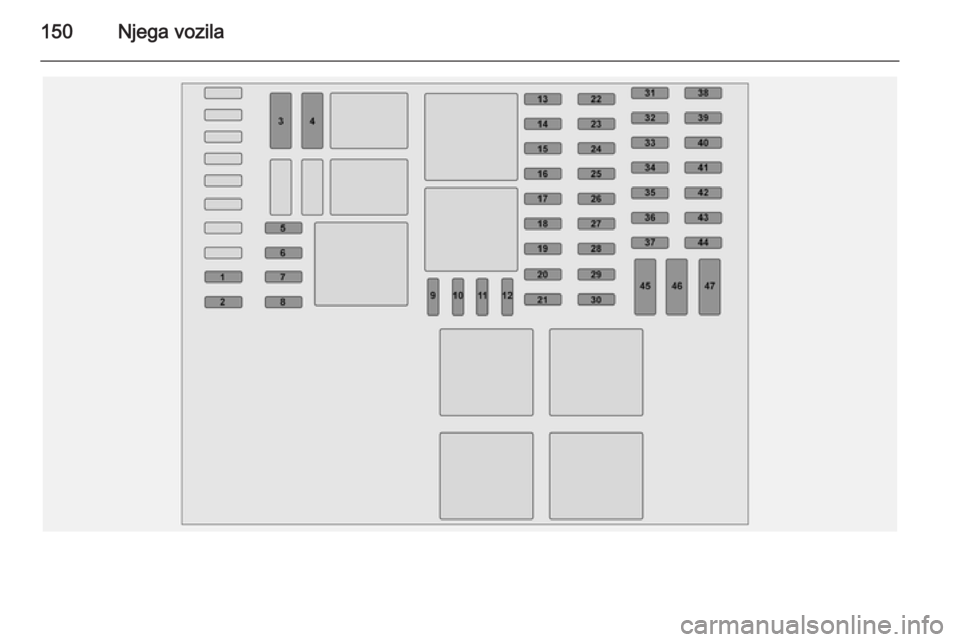

Neki krugovi mogu biti zaštićeni sa
više osigurača.

150Njega vozila
