2014.5 OPEL VIVARO B Priručnik za vlasnika (in Croatian)

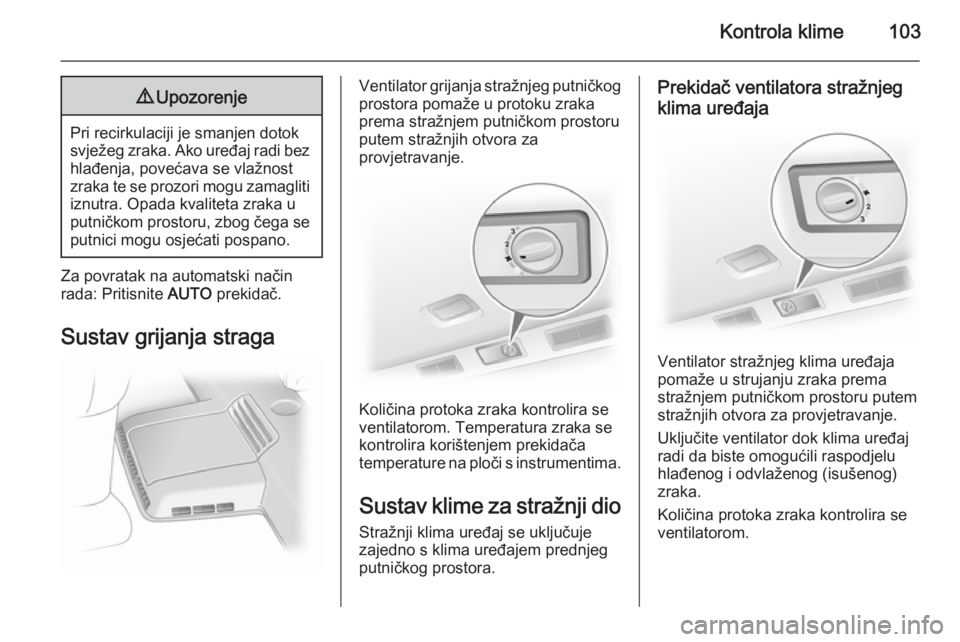

Kontrola klime1039Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
Za povratak na automatski načinrada: Pritisnite AUTO prekidač.
Sustav grijanja straga
Ventilator grijanja stražnjeg putničkog prostora pomaže u protoku zrakaprema stražnjem putničkom prostoru
putem stražnjih otvora za
provjetravanje.
Količina protoka zraka kontrolira se
ventilatorom. Temperatura zraka se
kontrolira korištenjem prekidača
temperature na ploči s instrumentima.
Sustav klime za stražnji dio
Stražnji klima uređaj se uključuje
zajedno s klima uređajem prednjeg
putničkog prostora.
Prekidač ventilatora stražnjeg
klima uređaja
Ventilator stražnjeg klima uređaja
pomaže u strujanju zraka prema
stražnjem putničkom prostoru putem
stražnjih otvora za provjetravanje.
Uključite ventilator dok klima uređaj
radi da biste omogućili raspodjelu
hlađenog i odvlaženog (isušenog)
zraka.
Količina protoka zraka kontrolira se
ventilatorom.

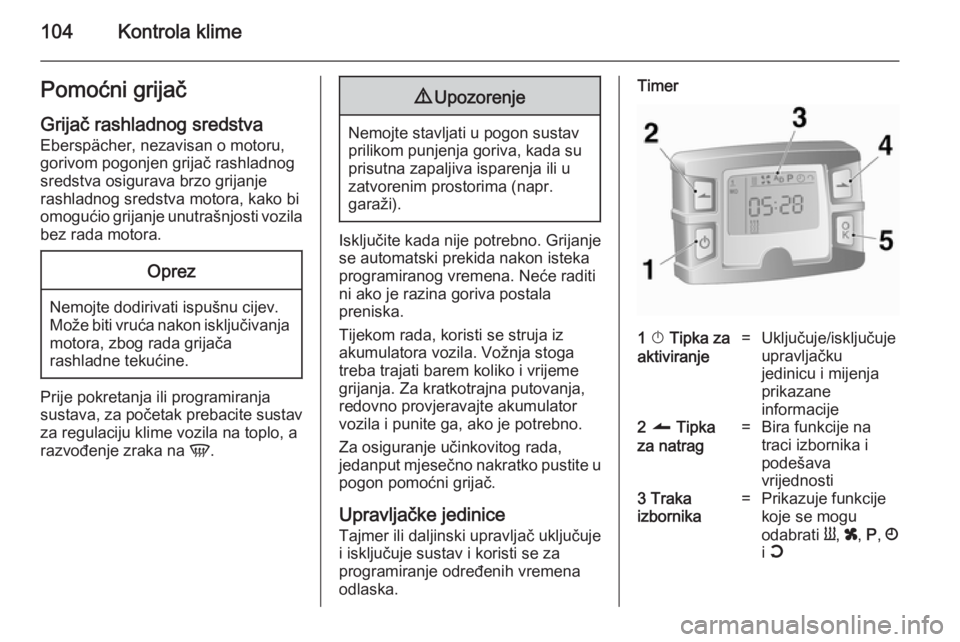

104Kontrola klimePomoćni grijač
Grijač rashladnog sredstva Eberspächer, nezavisan o motoru,
gorivom pogonjen grijač rashladnog
sredstva osigurava brzo grijanje
rashladnog sredstva motora, kako bi
omogućio grijanje unutrašnjosti vozila
bez rada motora.Oprez
Nemojte dodirivati ispušnu cijev.
Može biti vruća nakon isključivanja motora, zbog rada grijača
rashladne tekućine.
Prije pokretanja ili programiranja
sustava, za početak prebacite sustav
za regulaciju klime vozila na toplo, a
razvođenje zraka na V.
9Upozorenje
Nemojte stavljati u pogon sustav
prilikom punjenja goriva, kada su
prisutna zapaljiva isparenja ili u
zatvorenim prostorima (napr.
garaži).
Isključite kada nije potrebno. Grijanje
se automatski prekida nakon isteka
programiranog vremena. Neće raditi
ni ako je razina goriva postala
preniska.
Tijekom rada, koristi se struja iz
akumulatora vozila. Vožnja stoga treba trajati barem koliko i vrijeme
grijanja. Za kratkotrajna putovanja,
redovno provjeravajte akumulator
vozila i punite ga, ako je potrebno.
Za osiguranje učinkovitog rada,
jedanput mjesečno nakratko pustite u
pogon pomoćni grijač.
Upravljačke jedinice Tajmer ili daljinski upravljač uključuje
i isključuje sustav i koristi se za
programiranje određenih vremena
odlaska.
Timer1 X Tipka za
aktiviranje=Uključuje/isključuje
upravljačku
jedinicu i mijenja
prikazane
informacije2 q Tipka
za natrag=Bira funkcije na
traci izbornika i
podešava
vrijednosti3 Traka
izbornika=Prikazuje funkcije
koje se mogu
odabrati Y, x , P , Ö
i Y

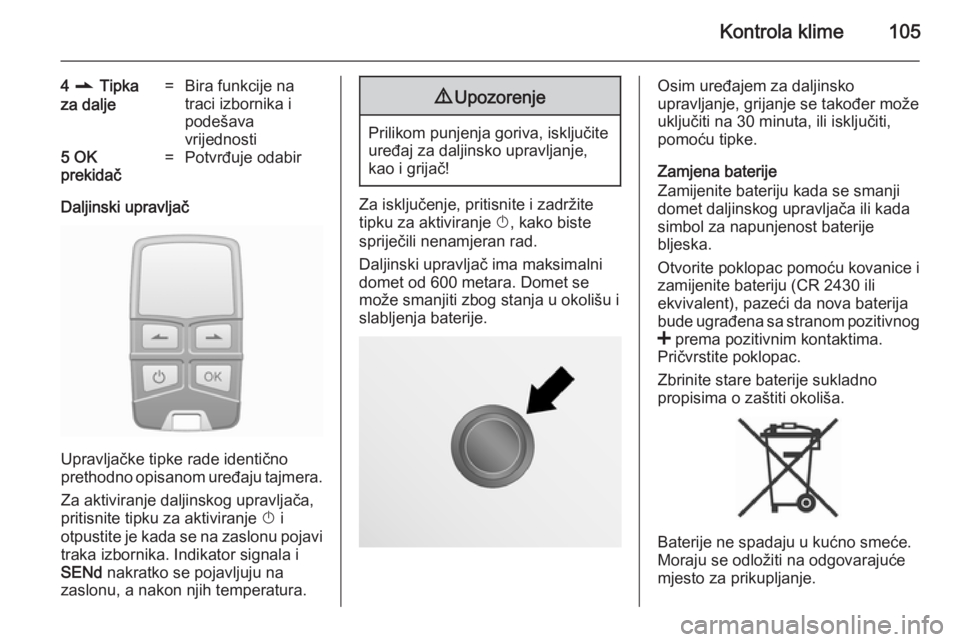

Kontrola klime105
4 r Tipka
za dalje=Bira funkcije na
traci izbornika i
podešava
vrijednosti5 OK
prekidač=Potvrđuje odabir
Daljinski upravljač
Upravljačke tipke rade identično
prethodno opisanom uređaju tajmera.
Za aktiviranje daljinskog upravljača,
pritisnite tipku za aktiviranje X i
otpustite je kada se na zaslonu pojavi
traka izbornika. Indikator signala i
SENd nakratko se pojavljuju na
zaslonu, a nakon njih temperatura.
9 Upozorenje
Prilikom punjenja goriva, isključite
uređaj za daljinsko upravljanje,
kao i grijač!
Za isključenje, pritisnite i zadržite
tipku za aktiviranje X, kako biste
spriječili nenamjeran rad.
Daljinski upravljač ima maksimalni
domet od 600 metara. Domet se
može smanjiti zbog stanja u okolišu i
slabljenja baterije.
Osim uređajem za daljinsko
upravljanje, grijanje se također može
uključiti na 30 minuta, ili isključiti,
pomoću tipke.
Zamjena baterije
Zamijenite bateriju kada se smanji domet daljinskog upravljača ili kada
simbol za napunjenost baterije
bljeska.
Otvorite poklopac pomoću kovanice i
zamijenite bateriju (CR 2430 ili ekvivalent), pazeći da nova baterija
bude ugrađena sa stranom pozitivnog
< prema pozitivnim kontaktima.
Pričvrstite poklopac.
Zbrinite stare baterije sukladno
propisima o zaštiti okoliša.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.

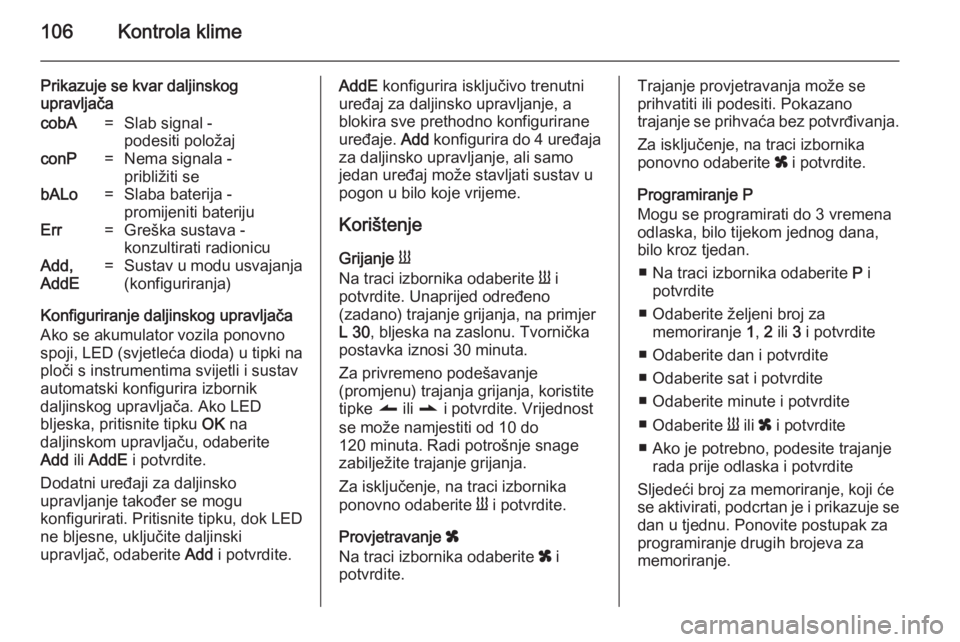

106Kontrola klime
Prikazuje se kvar daljinskog
upravljačacobA=Slab signal -
podesiti položajconP=Nema signala -
približiti sebALo=Slaba baterija -
promijeniti baterijuErr=Greška sustava -
konzultirati radionicuAdd,
AddE=Sustav u modu usvajanja (konfiguriranja)
Konfiguriranje daljinskog upravljača
Ako se akumulator vozila ponovno
spoji, LED (svjetleća dioda) u tipki na
ploči s instrumentima svijetli i sustav
automatski konfigurira izbornik
daljinskog upravljača. Ako LED
bljeska, pritisnite tipku OK na
daljinskom upravljaču, odaberite
Add ili AddE i potvrdite.
Dodatni uređaji za daljinsko
upravljanje također se mogu
konfigurirati. Pritisnite tipku, dok LED
ne bljesne, uključite daljinski
upravljač, odaberite Add i potvrdite.
AddE konfigurira isključivo trenutni
uređaj za daljinsko upravljanje, a
blokira sve prethodno konfigurirane
uređaje. Add konfigurira do 4 uređaja
za daljinsko upravljanje, ali samo jedan uređaj može stavljati sustav u
pogon u bilo koje vrijeme.
Korištenje
Grijanje Y
Na traci izbornika odaberite Y i
potvrdite. Unaprijed određeno
(zadano) trajanje grijanja, na primjer
L 30 , bljeska na zaslonu. Tvornička
postavka iznosi 30 minuta.
Za privremeno podešavanje
(promjenu) trajanja grijanja, koristite
tipke q ili r i potvrdite. Vrijednost
se može namjestiti od 10 do
120 minuta. Radi potrošnje snage
zabilježite trajanje grijanja.
Za isključenje, na traci izbornika
ponovno odaberite Y i potvrdite.
Provjetravanje x
Na traci izbornika odaberite x i
potvrdite.Trajanje provjetravanja može se
prihvatiti ili podesiti. Pokazano
trajanje se prihvaća bez potvrđivanja.
Za isključenje, na traci izbornika
ponovno odaberite x i potvrdite.
Programiranje P
Mogu se programirati do 3 vremena
odlaska, bilo tijekom jednog dana,
bilo kroz tjedan.
■ Na traci izbornika odaberite P i
potvrdite
■ Odaberite željeni broj za memoriranje 1, 2 ili 3 i potvrdite
■ Odaberite dan i potvrdite
■ Odaberite sat i potvrdite
■ Odaberite minute i potvrdite
■ Odaberite Y ili x i potvrdite
■ Ako je potrebno, podesite trajanje rada prije odlaska i potvrdite
Sljedeći broj za memoriranje, koji će
se aktivirati, podcrtan je i prikazuje se dan u tjednu. Ponovite postupak za
programiranje drugih brojeva za
memoriranje.

Kontrola klime107
Pritiskom na tipku X tijekom
postupka prekinut će se
programiranje, bez spremanja
programiranih podešenja.
Za brisanje podešenih (memoriranih)
vremena odlaska, slijedite korake za
programiranje, sve dok simbol za
grijanje Y ne bljesne. Pritisnite tipku
q ili r , dok se na zaslonu ne pojavi
oFF i potvrdite.
Grijanje se automatski prekida
5 minuta nakon programiranog
vremena odlaska.
Napomena
Sustav za daljinsko upravljanje
sadrži osjetnik temperature, koji izračunava vrijeme rada prema
vanjskoj temperaturi i željenoj razini
grijanja (ECO ili HIGH). Sustav se
pokreće automatski između 5 i
60 minuta prije programiranog
vremena odlaska.
Podesite dan u tjednu, vrijeme
početka i trajanje grijanja Ö
Ako se akumulator vozila odvoji ili je
napon prenizak, bit će potrebno
resetirati uređaj.■ Odaberite Ö i potvrdite
■ Odaberite dan u tjednu i potvrdite
■ Promijenite sate i potvrdite
■ Promijenite minute i potvrdite
■ Promijenite zadano trajanje grijanja
i potvrdite
Razina grijanja Y
Željena razina grijanja za
programirana vremena odlaska može
se namjestiti na ECO ili HIGH.
Odaberite Y i potvrdite. ECO ili
HIGH bljeska na zaslonu. Namjestite
pomoću tipke q ili r i potvrdite.Otvori za provjetravanje
Podesivi otvori za
provjetravanje
Kada je hlađenje uključeno, najmanje jedan otvor za provjetravanje mora
biti otvoren tako da se isparivač ne
zamrzne zbog nedovoljnog protoka
zraka.
Središnji otvori za
provjetravanje

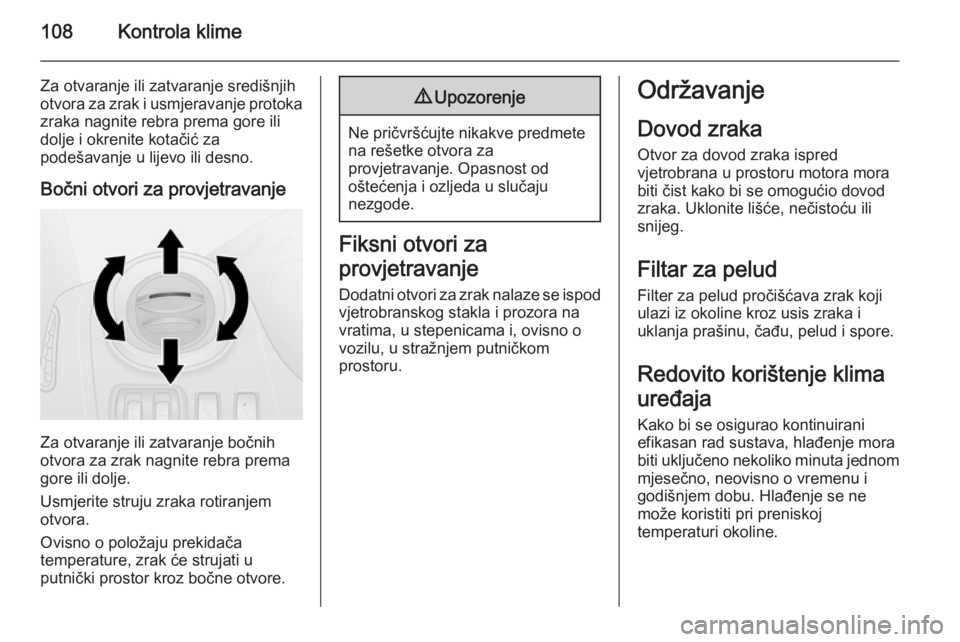

108Kontrola klime
Za otvaranje ili zatvaranje središnjihotvora za zrak i usmjeravanje protoka zraka nagnite rebra prema gore ili
dolje i okrenite kotačić za
podešavanje u lijevo ili desno.
Bočni otvori za provjetravanje
Za otvaranje ili zatvaranje bočnih
otvora za zrak nagnite rebra prema
gore ili dolje.
Usmjerite struju zraka rotiranjem
otvora.
Ovisno o položaju prekidača
temperature, zrak će strujati u
putnički prostor kroz bočne otvore.
9 Upozorenje
Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.
Fiksni otvori za
provjetravanje Dodatni otvori za zrak nalaze se ispod
vjetrobranskog stakla i prozora na
vratima, u stepenicama i, ovisno o
vozilu, u stražnjem putničkom
prostoru.
Održavanje
Dovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod
zraka. Uklonite lišće, nečistoću ili
snijeg.
Filtar za pelud Filter za pelud pročišćava zrak koji
ulazi iz okoline kroz usis zraka i
uklanja prašinu, čađu, pelud i spore.
Redovito korištenje klima uređaja
Kako bi se osigurao kontinuirani
efikasan rad sustava, hlađenje mora
biti uključeno nekoliko minuta jednom
mjesečno, neovisno o vremenu i
godišnjem dobu. Hlađenje se ne
može koristiti pri preniskoj
temperaturi okoline.

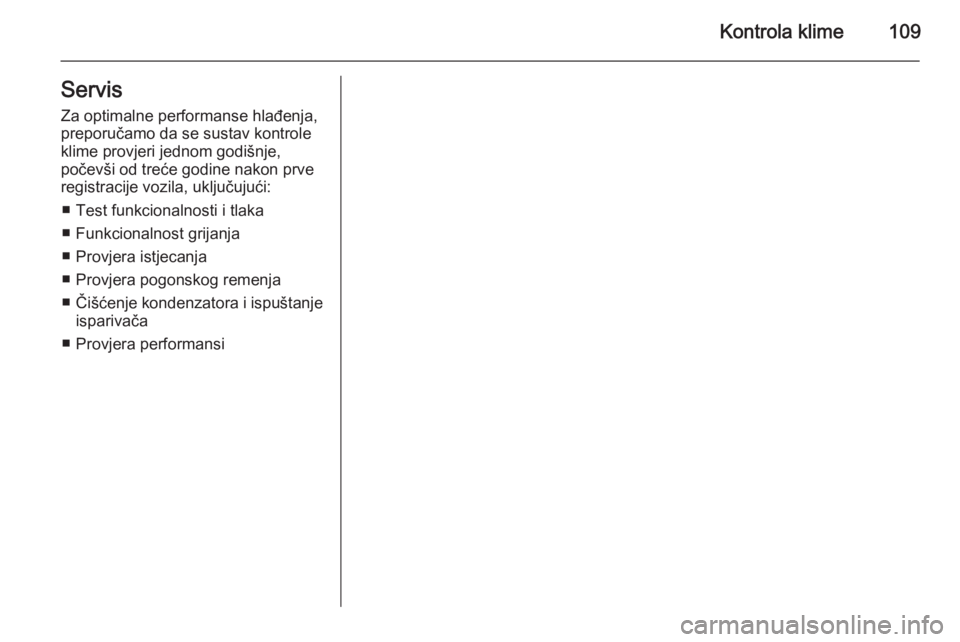

Kontrola klime109ServisZa optimalne performanse hlađenja,
preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od treće godine nakon prve
registracije vozila, uključujući:
■ Test funkcionalnosti i tlaka
■ Funkcionalnost grijanja
■ Provjera istjecanja
■ Provjera pogonskog remenja
■ Čišćenje kondenzatora i ispuštanje
isparivača
■ Provjera performansi

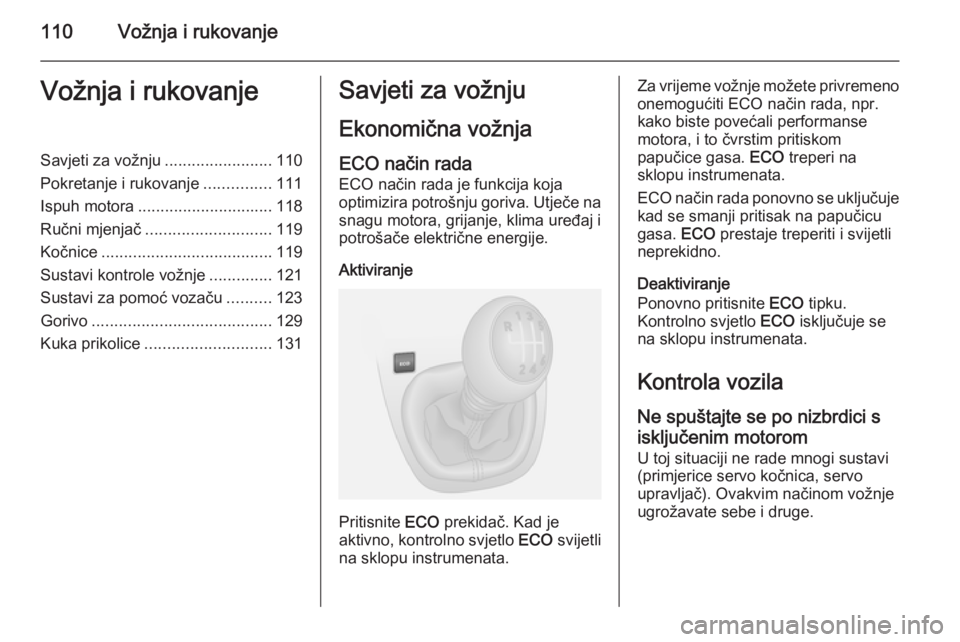

110Vožnja i rukovanjeVožnja i rukovanjeSavjeti za vožnju........................110
Pokretanje i rukovanje ...............111
Ispuh motora .............................. 118
Ručni mjenjač ............................ 119
Kočnice ...................................... 119
Sustavi kontrole vožnje ..............121
Sustavi za pomoć vozaču ..........123
Gorivo ........................................ 129
Kuka prikolice ............................ 131Savjeti za vožnju
Ekonomična vožnja
ECO način rada
ECO način rada je funkcija koja
optimizira potrošnju goriva. Utječe na snagu motora, grijanje, klima uređaj i
potrošače električne energije.
Aktiviranje
Pritisnite ECO prekidač. Kad je
aktivno, kontrolno svjetlo ECO svijetli
na sklopu instrumenata.
Za vrijeme vožnje možete privremeno onemogućiti ECO način rada, npr.
kako biste povećali performanse
motora, i to čvrstim pritiskom
papučice gasa. ECO treperi na
sklopu instrumenata.
ECO način rada ponovno se uključuje
kad se smanji pritisak na papučicu
gasa. ECO prestaje treperiti i svijetli
neprekidno.
Deaktiviranje
Ponovno pritisnite ECO tipku.
Kontrolno svjetlo ECO isključuje se
na sklopu instrumenata.
Kontrola vozilaNe spuštajte se po nizbrdici sisključenim motorom
U toj situaciji ne rade mnogi sustavi
(primjerice servo kočnica, servo
upravljač). Ovakvim načinom vožnje
ugrožavate sebe i druge.
