2014.5 OPEL VIVARO B Manuale di uso e manutenzione (in Italian)

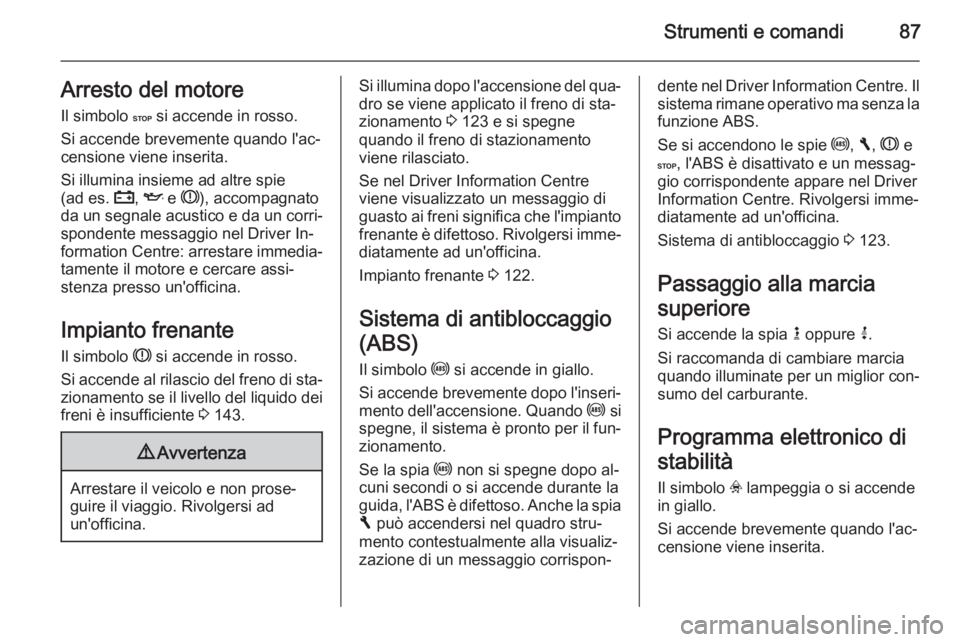

Strumenti e comandi87Arresto del motore
Il simbolo C si accende in rosso.
Si accende brevemente quando l'ac‐ censione viene inserita.
Si illumina insieme ad altre spie
(ad es. p, I e R ), accompagnato
da un segnale acustico e da un corri‐
spondente messaggio nel Driver In‐
formation Centre: arrestare immedia‐ tamente il motore e cercare assi‐
stenza presso un'officina.
Impianto frenante
Il simbolo R si accende in rosso.
Si accende al rilascio del freno di sta‐
zionamento se il livello del liquido dei freni è insufficiente 3 143.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina dopo l'accensione del qua‐
dro se viene applicato il freno di sta‐
zionamento 3 123 e si spegne
quando il freno di stazionamento
viene rilasciato.
Se nel Driver Information Centre viene visualizzato un messaggio di
guasto ai freni significa che l'impianto frenante è difettoso. Rivolgersi imme‐
diatamente ad un'officina.
Impianto frenante 3 122.
Sistema di antibloccaggio
(ABS) Il simbolo u si accende in giallo.
Si accende brevemente dopo l'inseri‐ mento dell'accensione. Quando u si
spegne, il sistema è pronto per il fun‐
zionamento.
Se la spia u non si spegne dopo al‐
cuni secondi o si accende durante la
guida, l'ABS è difettoso. Anche la spia F può accendersi nel quadro stru‐
mento contestualmente alla visualiz‐
zazione di un messaggio corrispon‐dente nel Driver Information Centre. Il
sistema rimane operativo ma senza la funzione ABS.
Se si accendono le spie u, F , R e
C , l'ABS è disattivato e un messag‐
gio corrispondente appare nel Driver
Information Centre. Rivolgersi imme‐ diatamente ad un'officina.
Sistema di antibloccaggio 3 123.
Passaggio alla marcia
superiore
Si accende la spia k oppure j.
Si raccomanda di cambiare marcia quando illuminate per un miglior con‐
sumo del carburante.
Programma elettronico di
stabilità Il simbolo v lampeggia o si accende
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.

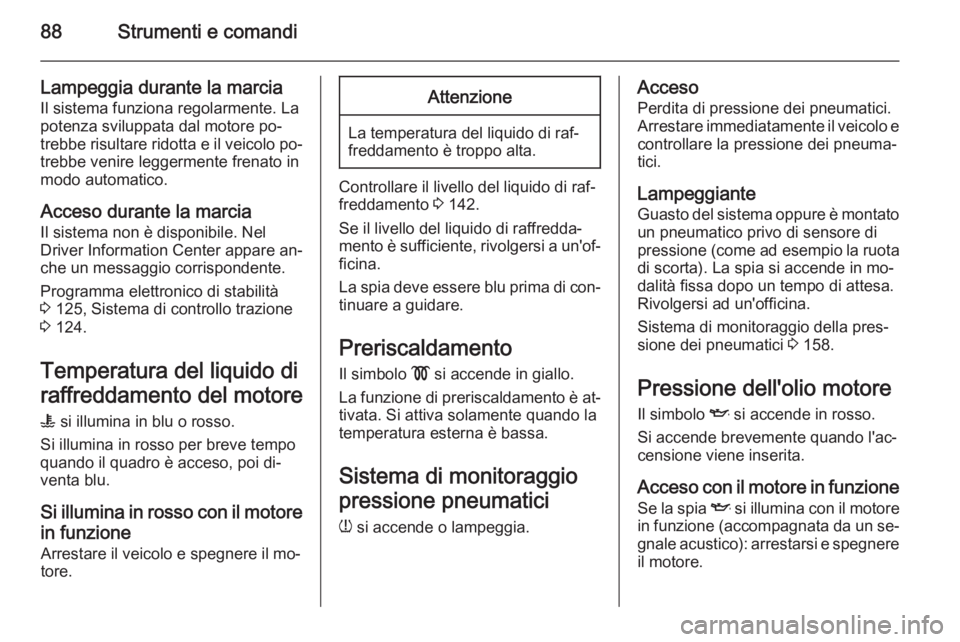

88Strumenti e comandi
Lampeggia durante la marciaIl sistema funziona regolarmente. La
potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Acceso durante la marcia
Il sistema non è disponibile. Nel
Driver Information Center appare an‐
che un messaggio corrispondente.
Programma elettronico di stabilità 3 125, Sistema di controllo trazione
3 124.
Temperatura del liquido di
raffreddamento del motore W si illumina in blu o rosso.
Si illumina in rosso per breve tempo quando il quadro è acceso, poi di‐
venta blu.
Si illumina in rosso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore.Attenzione
La temperatura del liquido di raf‐
freddamento è troppo alta.
Controllare il livello del liquido di raf‐
freddamento 3 142.
Se il livello del liquido di raffredda‐
mento è sufficiente, rivolgersi a un'of‐
ficina.
La spia deve essere blu prima di con‐ tinuare a guidare.
Preriscaldamento
Il simbolo ! si accende in giallo.
La funzione di preriscaldamento è at‐
tivata. Si attiva solamente quando la
temperatura esterna è bassa.
Sistema di monitoraggio
pressione pneumatici
w si accende o lampeggia.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
Lampeggiante Guasto del sistema oppure è montato un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in mo‐
dalità fissa dopo un tempo di attesa.
Rivolgersi ad un'officina.
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 158.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione
Se la spia I si illumina con il motore
in funzione (accompagnata da un se‐
gnale acustico): arrestarsi e spegnere
il motore.

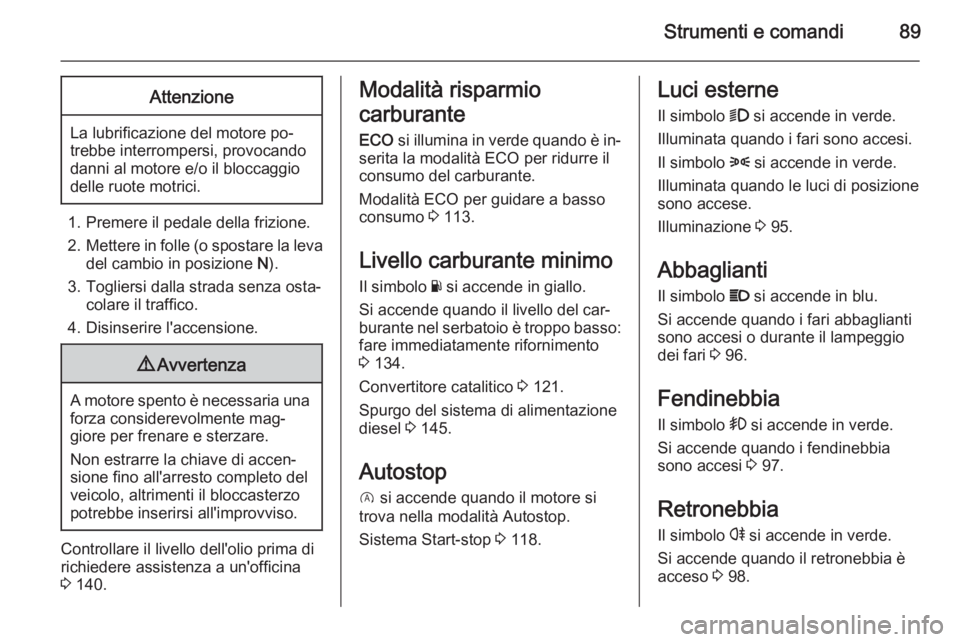

Strumenti e comandi89Attenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle (o spostare la leva
del cambio in posizione N).
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare.
Non estrarre la chiave di accen‐
sione fino all'arresto completo del veicolo, altrimenti il bloccasterzo
potrebbe inserirsi all'improvviso.
Controllare il livello dell'olio prima di
richiedere assistenza a un'officina
3 140.
Modalità risparmio
carburante
ECO si illumina in verde quando è in‐
serita la modalità ECO per ridurre il
consumo del carburante.
Modalità ECO per guidare a basso
consumo 3 113.
Livello carburante minimo Il simbolo Y si accende in giallo.
Si accende quando il livello del car‐
burante nel serbatoio è troppo basso: fare immediatamente rifornimento
3 134.
Convertitore catalitico 3 121.
Spurgo del sistema di alimentazione
diesel 3 145.
Autostop D si accende quando il motore si
trova nella modalità Autostop.
Sistema Start-stop 3 118.Luci esterne
Il simbolo 9 si accende in verde.
Illuminata quando i fari sono accesi.
Il simbolo 8 si accende in verde.
Illuminata quando le luci di posizione
sono accese.
Illuminazione 3 95.
Abbaglianti
Il simbolo P si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 96.
Fendinebbia Il simbolo > si accende in verde.
Si accende quando i fendinebbia
sono accesi 3 97.
Retronebbia Il simbolo r si accende in verde.
Si accende quando il retronebbia è
acceso 3 98.

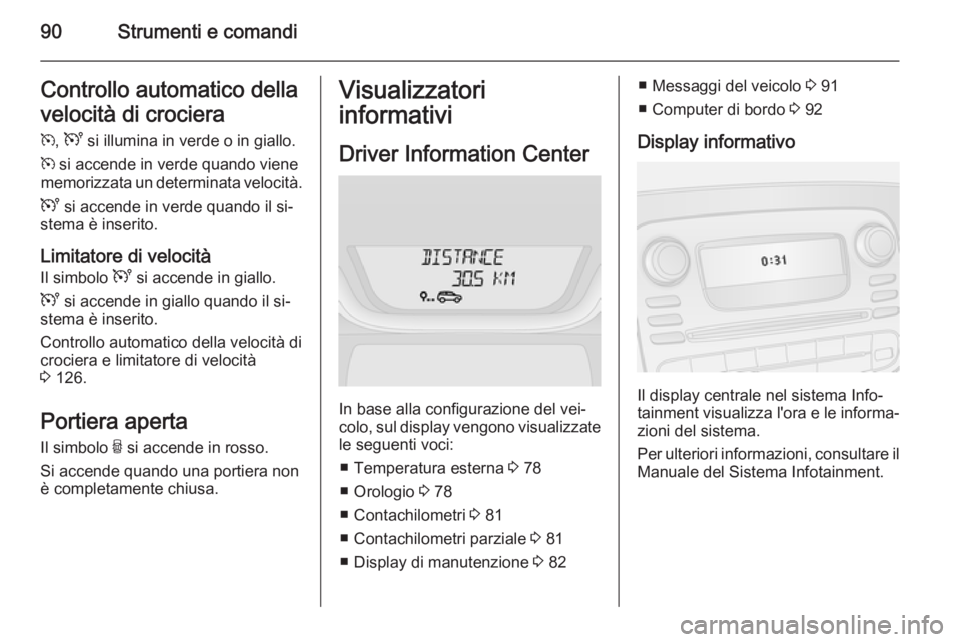

90Strumenti e comandiControllo automatico della
velocità di crociera
m , U si illumina in verde o in giallo.
m si accende in verde quando viene
memorizzata un determinata velocità.
U si accende in verde quando il si‐
stema è inserito.
Limitatore di velocità
Il simbolo U si accende in giallo.
U si accende in giallo quando il si‐
stema è inserito.
Controllo automatico della velocità di
crociera e limitatore di velocità
3 126.
Portiera aperta
Il simbolo U si accende in rosso.
Si accende quando una portiera non
è completamente chiusa.Visualizzatori
informativi
Driver Information Center
In base alla configurazione del vei‐
colo, sul display vengono visualizzate le seguenti voci:
■ Temperatura esterna 3 78
■ Orologio 3 78
■ Contachilometri 3 81
■ Contachilometri parziale 3 81
■ Display di manutenzione 3 82
■ Messaggi del veicolo 3 91
■ Computer di bordo 3 92
Display informativo
Il display centrale nel sistema Info‐
tainment visualizza l'ora e le informa‐
zioni del sistema.
Per ulteriori informazioni, consultare il
Manuale del Sistema Infotainment.

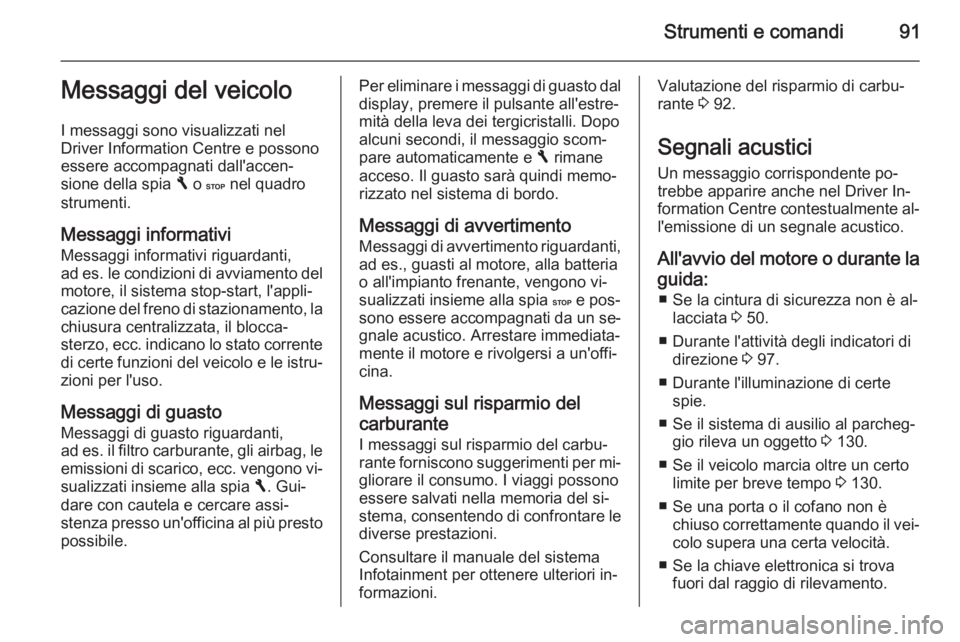

Strumenti e comandi91Messaggi del veicolo
I messaggi sono visualizzati nel
Driver Information Centre e possono
essere accompagnati dall'accen‐ sione della spia F o C nel quadro
strumenti.
Messaggi informativi
Messaggi informativi riguardanti,
ad es. le condizioni di avviamento del
motore, il sistema stop-start, l'appli‐
cazione del freno di stazionamento, la
chiusura centralizzata, il blocca‐
sterzo, ecc. indicano lo stato corrente
di certe funzioni del veicolo e le istru‐
zioni per l'uso.
Messaggi di guasto
Messaggi di guasto riguardanti,
ad es. il filtro carburante, gli airbag, le emissioni di scarico, ecc. vengono vi‐sualizzati insieme alla spia F. Gui‐
dare con cautela e cercare assi‐ stenza presso un'officina al più presto
possibile.Per eliminare i messaggi di guasto dal
display, premere il pulsante all'estre‐
mità della leva dei tergicristalli. Dopo
alcuni secondi, il messaggio scom‐
pare automaticamente e F rimane
acceso. Il guasto sarà quindi memo‐
rizzato nel sistema di bordo.
Messaggi di avvertimento
Messaggi di avvertimento riguardanti,
ad es., guasti al motore, alla batteria
o all'impianto frenante, vengono vi‐
sualizzati insieme alla spia C e pos‐
sono essere accompagnati da un se‐
gnale acustico. Arrestare immediata‐
mente il motore e rivolgersi a un'offi‐
cina.
Messaggi sul risparmio delcarburante
I messaggi sul risparmio del carbu‐
rante forniscono suggerimenti per mi‐
gliorare il consumo. I viaggi possono essere salvati nella memoria del si‐
stema, consentendo di confrontare le
diverse prestazioni.
Consultare il manuale del sistema
Infotainment per ottenere ulteriori in‐
formazioni.Valutazione del risparmio di carbu‐
rante 3 92.
Segnali acustici Un messaggio corrispondente po‐
trebbe apparire anche nel Driver In‐
formation Centre contestualmente al‐ l'emissione di un segnale acustico.
All'avvio del motore o durante la guida: ■ Se la cintura di sicurezza non è al‐ lacciata 3 50.
■ Durante l'attività degli indicatori di direzione 3 97.
■ Durante l'illuminazione di certe spie.
■ Se il sistema di ausilio al parcheg‐ gio rileva un oggetto 3 130.
■ Se il veicolo marcia oltre un certo limite per breve tempo 3 130.
■ Se una porta o il cofano non è chiuso correttamente quando il vei‐
colo supera una certa velocità.
■ Se la chiave elettronica si trova fuori dal raggio di rilevamento.

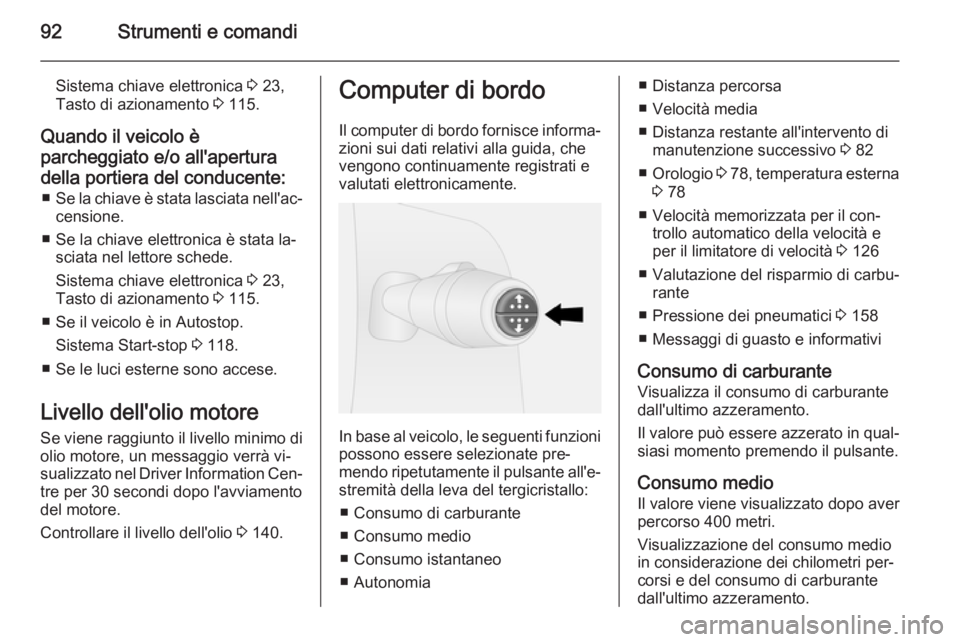

92Strumenti e comandi
Sistema chiave elettronica 3 23,
Tasto di azionamento 3 115.
Quando il veicolo è
parcheggiato e/o all'apertura della portiera del conducente: ■ Se la chiave è stata lasciata nell'ac‐
censione.
■ Se la chiave elettronica è stata la‐ sciata nel lettore schede.
Sistema chiave elettronica 3 23,
Tasto di azionamento 3 115.
■ Se il veicolo è in Autostop. Sistema Start-stop 3 118.
■ Se le luci esterne sono accese.
Livello dell'olio motore Se viene raggiunto il livello minimo di
olio motore, un messaggio verrà vi‐
sualizzato nel Driver Information Cen‐
tre per 30 secondi dopo l'avviamento
del motore.
Controllare il livello dell'olio 3 140.Computer di bordo
Il computer di bordo fornisce informa‐ zioni sui dati relativi alla guida, che
vengono continuamente registrati e
valutati elettronicamente.
In base al veicolo, le seguenti funzioni
possono essere selezionate pre‐
mendo ripetutamente il pulsante all'e‐ stremità della leva del tergicristallo:
■ Consumo di carburante
■ Consumo medio
■ Consumo istantaneo
■ Autonomia
■ Distanza percorsa
■ Velocità media
■ Distanza restante all'intervento di manutenzione successivo 3 82
■ Orologio 3 78 , temperatura esterna
3 78
■ Velocità memorizzata per il con‐ trollo automatico della velocità e
per il limitatore di velocità 3 126
■ Valutazione del risparmio di carbu‐ rante
■ Pressione dei pneumatici 3 158
■ Messaggi di guasto e informativi
Consumo di carburante Visualizza il consumo di carburante
dall'ultimo azzeramento.
Il valore può essere azzerato in qual‐
siasi momento premendo il pulsante.
Consumo medio
Il valore viene visualizzato dopo aver
percorso 400 metri.
Visualizzazione del consumo medio
in considerazione dei chilometri per‐
corsi e del consumo di carburante
dall'ultimo azzeramento.

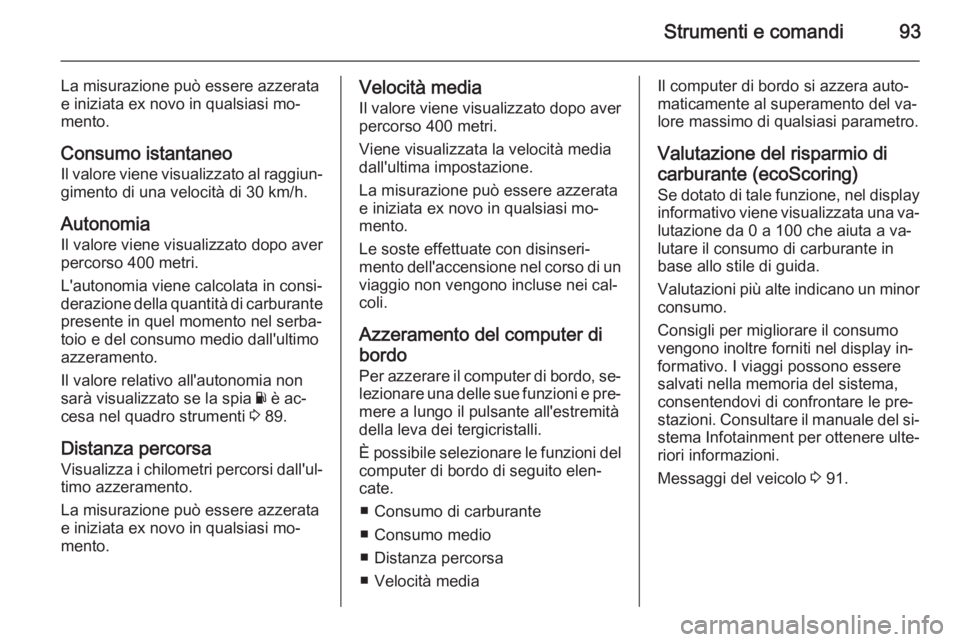

Strumenti e comandi93
La misurazione può essere azzerata
e iniziata ex novo in qualsiasi mo‐
mento.
Consumo istantaneo
Il valore viene visualizzato al raggiun‐ gimento di una velocità di 30 km/h.
Autonomia
Il valore viene visualizzato dopo aver
percorso 400 metri.
L'autonomia viene calcolata in consi‐
derazione della quantità di carburante presente in quel momento nel serba‐
toio e del consumo medio dall'ultimo
azzeramento.
Il valore relativo all'autonomia non
sarà visualizzato se la spia Y è ac‐
cesa nel quadro strumenti 3 89.
Distanza percorsa
Visualizza i chilometri percorsi dall'ul‐ timo azzeramento.
La misurazione può essere azzerata
e iniziata ex novo in qualsiasi mo‐
mento.Velocità media
Il valore viene visualizzato dopo aver
percorso 400 metri.
Viene visualizzata la velocità media
dall'ultima impostazione.
La misurazione può essere azzerata
e iniziata ex novo in qualsiasi mo‐
mento.
Le soste effettuate con disinseri‐
mento dell'accensione nel corso di un
viaggio non vengono incluse nei cal‐
coli.
Azzeramento del computer di
bordo Per azzerare il computer di bordo, se‐ lezionare una delle sue funzioni e pre‐mere a lungo il pulsante all'estremità
della leva dei tergicristalli.
È possibile selezionare le funzioni del
computer di bordo di seguito elen‐
cate.
■ Consumo di carburante
■ Consumo medio
■ Distanza percorsa
■ Velocità mediaIl computer di bordo si azzera auto‐ maticamente al superamento del va‐ lore massimo di qualsiasi parametro.
Valutazione del risparmio di
carburante (ecoScoring)
Se dotato di tale funzione, nel display informativo viene visualizzata una va‐
lutazione da 0 a 100 che aiuta a va‐
lutare il consumo di carburante in
base allo stile di guida.
Valutazioni più alte indicano un minor
consumo.
Consigli per migliorare il consumo
vengono inoltre forniti nel display in‐
formativo. I viaggi possono essere
salvati nella memoria del sistema,
consentendovi di confrontare le pre‐
stazioni. Consultare il manuale del si‐ stema Infotainment per ottenere ulte‐
riori informazioni.
Messaggi del veicolo 3 91.

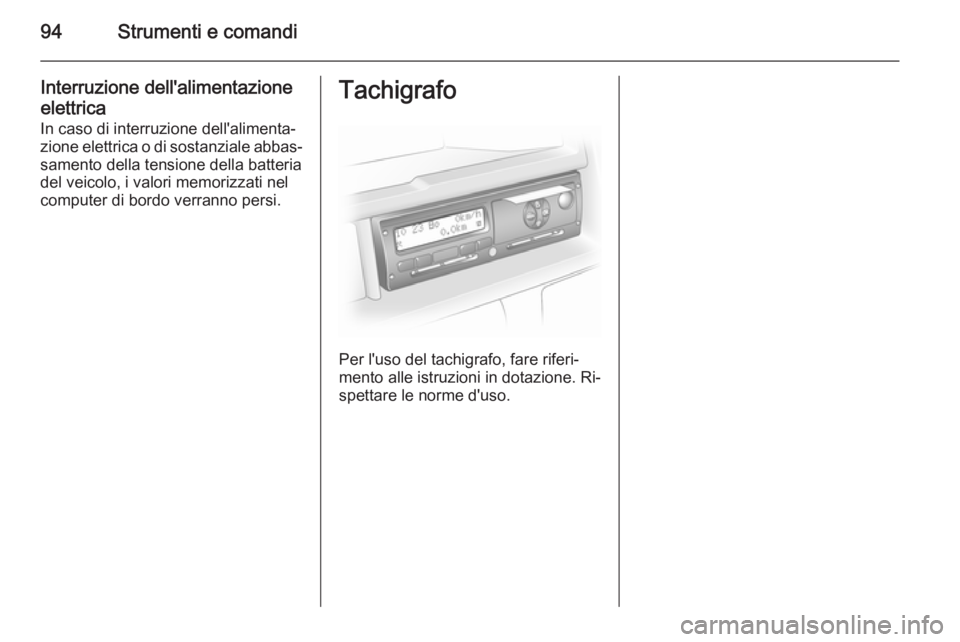

94Strumenti e comandi
Interruzione dell'alimentazioneelettrica In caso di interruzione dell'alimenta‐
zione elettrica o di sostanziale abbas‐
samento della tensione della batteria
del veicolo, i valori memorizzati nel
computer di bordo verranno persi.Tachigrafo
Per l'uso del tachigrafo, fare riferi‐
mento alle istruzioni in dotazione. Ri‐
spettare le norme d'uso.
