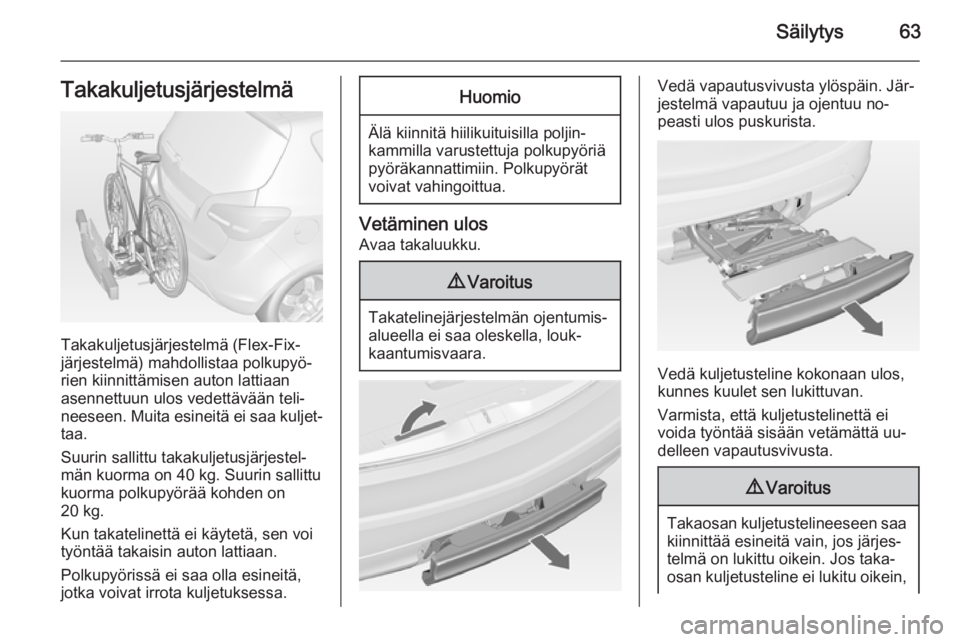

Säilytys63Takakuljetusjärjestelmä
Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa polkupyö‐
rien kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Muita esineitä ei saa kuljet‐
taa.
Suurin sallittu takakuljetusjärjestel‐ män kuorma on 40 kg. Suurin sallittukuorma polkupyörää kohden on
20 kg.
Kun takatelinettä ei käytetä, sen voi
työntää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksessa.
Huomio
Älä kiinnitä hiilikuituisilla poljin‐ kammilla varustettuja polkupyöriä
pyöräkannattimiin. Polkupyörät
voivat vahingoittua.
Vetäminen ulos
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvivusta ylöspäin. Jär‐
jestelmä vapautuu ja ojentuu no‐
peasti ulos puskurista.
Vedä kuljetusteline kokonaan ulos,
kunnes kuulet sen lukittuvan.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä uu‐
delleen vapautusvivusta.
9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,

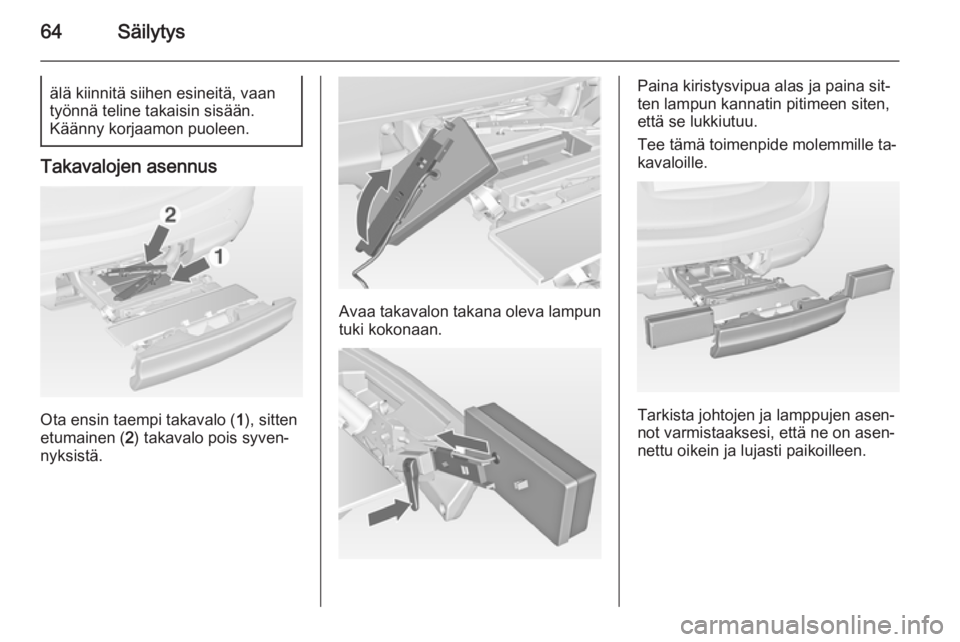

64Säilytysälä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Takavalojen asennus
Ota ensin taempi takavalo ( 1), sitten
etumainen ( 2) takavalo pois syven‐
nyksistä.
Avaa takavalon takana oleva lampun
tuki kokonaan.
Paina kiristysvipua alas ja paina sit‐
ten lampun kannatin pitimeen siten,
että se lukkiutuu.
Tee tämä toimenpide molemmille ta‐
kavaloille.
Tarkista johtojen ja lamppujen asen‐
not varmistaaksesi, että ne on asen‐
nettu oikein ja lujasti paikoilleen.

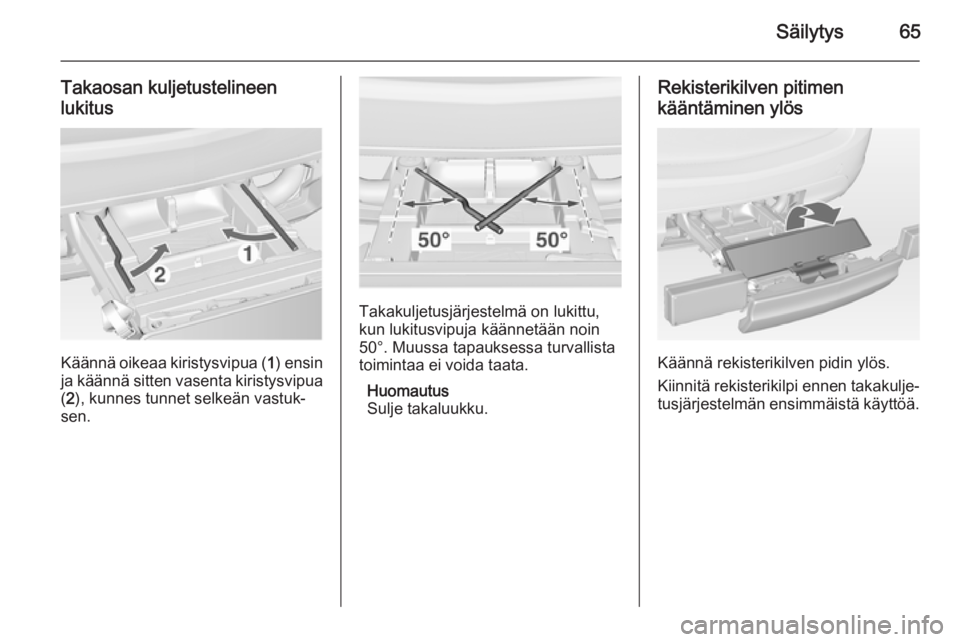

Säilytys65
Takaosan kuljetustelineen
lukitus
Käännä oikeaa kiristysvipua ( 1) ensin
ja käännä sitten vasenta kiristysvipua
( 2 ), kunnes tunnet selkeän vastuk‐
sen.
Takakuljetusjärjestelmä on lukittu,
kun lukitusvipuja käännetään noin
50°. Muussa tapauksessa turvallista
toimintaa ei voida taata.
Huomautus
Sulje takaluukku.
Rekisterikilven pitimen
kääntäminen ylös
Käännä rekisterikilven pidin ylös.
Kiinnitä rekisterikilpi ennen takakulje‐
tusjärjestelmän ensimmäistä käyttöä.

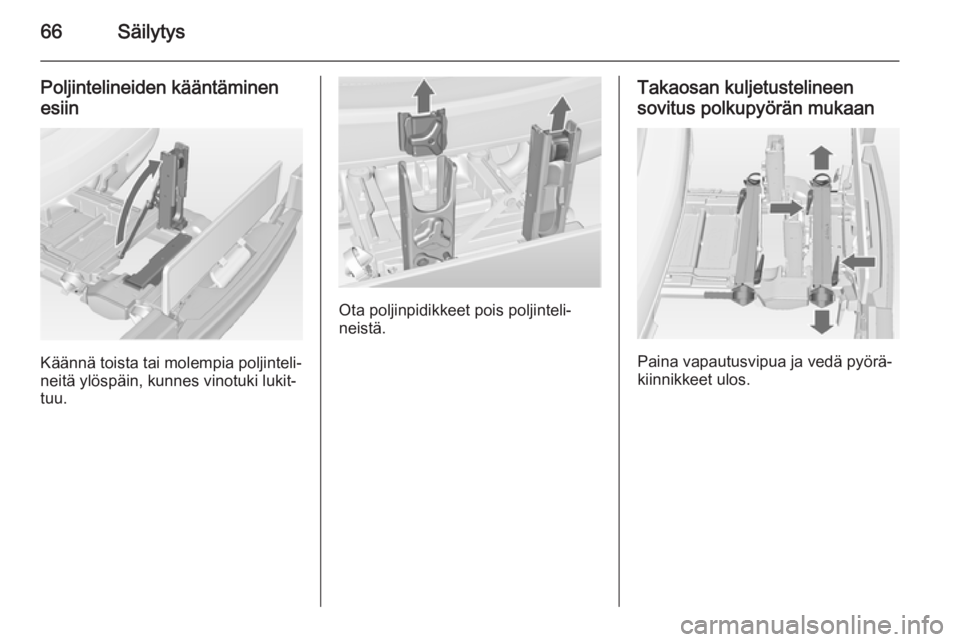

66Säilytys
Poljintelineiden kääntäminen
esiin
Käännä toista tai molempia poljinteli‐
neitä ylöspäin, kunnes vinotuki lukit‐
tuu.
Ota poljinpidikkeet pois poljinteli‐
neistä.
Takaosan kuljetustelineen
sovitus polkupyörän mukaan
Paina vapautusvipua ja vedä pyörä‐
kiinnikkeet ulos.

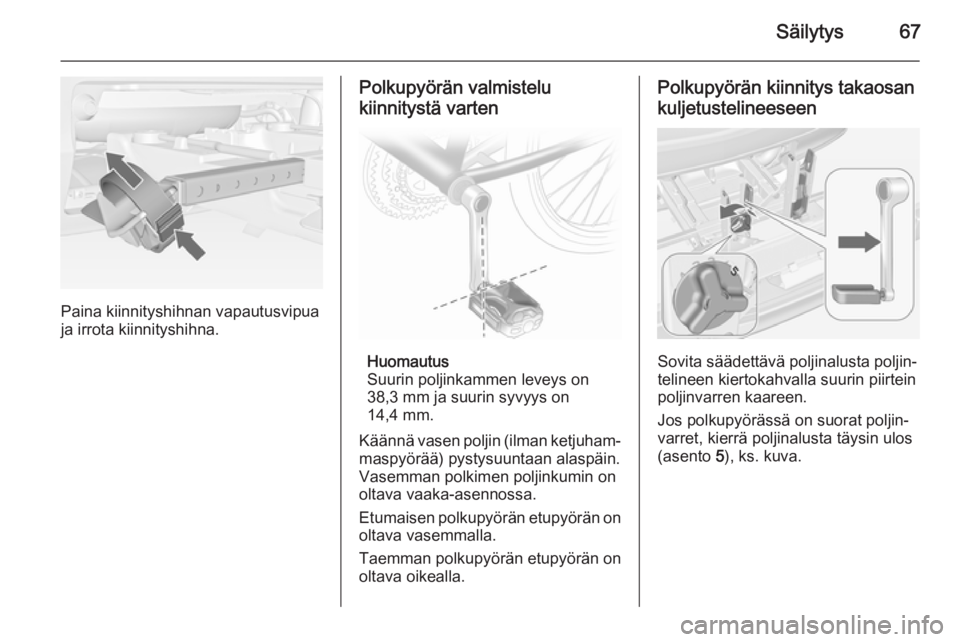

Säilytys67
Paina kiinnityshihnan vapautusvipua
ja irrota kiinnityshihna.
Polkupyörän valmistelu
kiinnitystä varten
Huomautus
Suurin poljinkammen leveys on
38,3 mm ja suurin syvyys on
14,4 mm.
Käännä vasen poljin (ilman ketjuham‐ maspyörää) pystysuuntaan alaspäin.
Vasemman polkimen poljinkumin on
oltava vaaka-asennossa.
Etumaisen polkupyörän etupyörän on
oltava vasemmalla.
Taemman polkupyörän etupyörän on
oltava oikealla.
Polkupyörän kiinnitys takaosan
kuljetustelineeseen
Sovita säädettävä poljinalusta poljin‐
telineen kiertokahvalla suurin piirtein
poljinvarren kaareen.
Jos polkupyörässä on suorat poljin‐
varret, kierrä poljinalusta täysin ulos (asento 5), ks. kuva.

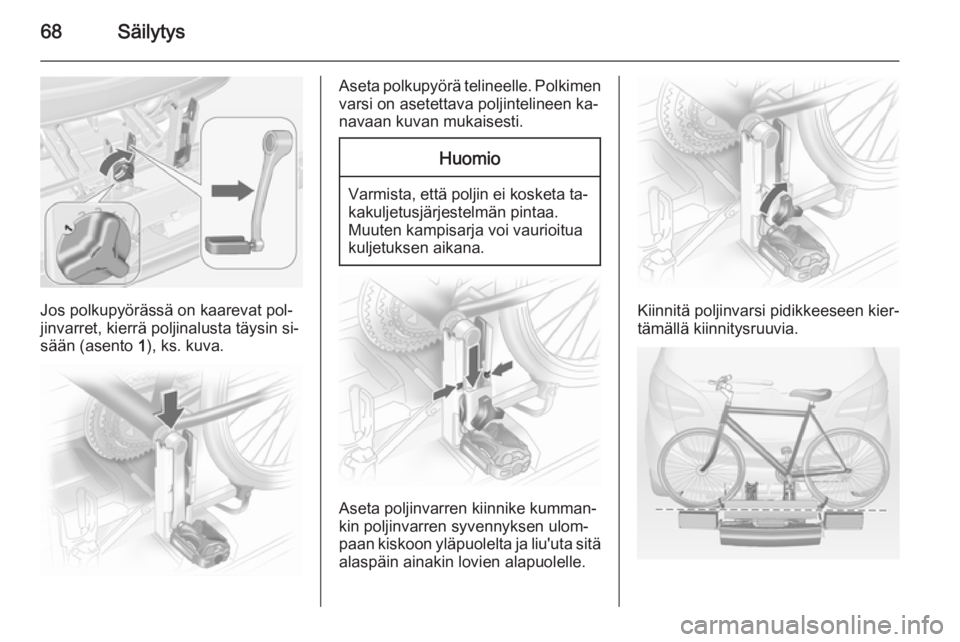

68Säilytys
Jos polkupyörässä on kaarevat pol‐
jinvarret, kierrä poljinalusta täysin si‐ sään (asento 1), ks. kuva.
Aseta polkupyörä telineelle. Polkimen
varsi on asetettava poljintelineen ka‐
navaan kuvan mukaisesti.Huomio
Varmista, että poljin ei kosketa ta‐ kakuljetusjärjestelmän pintaa.
Muuten kampisarja voi vaurioitua
kuljetuksen aikana.
Aseta poljinvarren kiinnike kumman‐
kin poljinvarren syvennyksen ulom‐
paan kiskoon yläpuolelta ja liu'uta sitä
alaspäin ainakin lovien alapuolelle.
Kiinnitä poljinvarsi pidikkeeseen kier‐
tämällä kiinnitysruuvia.

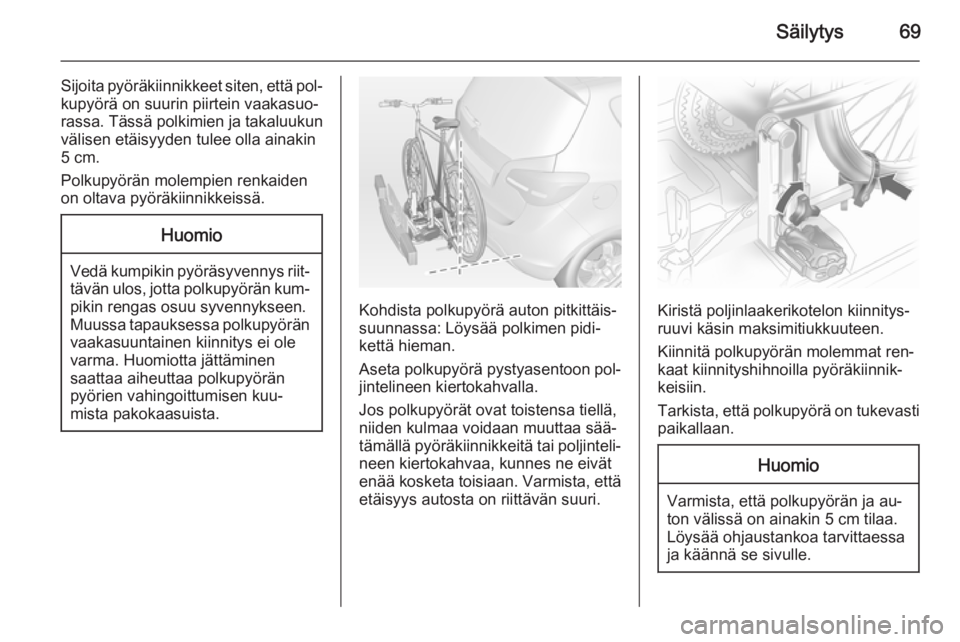

Säilytys69
Sijoita pyöräkiinnikkeet siten, että pol‐
kupyörä on suurin piirtein vaakasuo‐
rassa. Tässä polkimien ja takaluukun
välisen etäisyyden tulee olla ainakin
5 cm.
Polkupyörän molempien renkaiden
on oltava pyöräkiinnikkeissä.Huomio
Vedä kumpikin pyöräsyvennys riit‐ tävän ulos, jotta polkupyörän kum‐
pikin rengas osuu syvennykseen.
Muussa tapauksessa polkupyörän
vaakasuuntainen kiinnitys ei ole
varma. Huomiotta jättäminen
saattaa aiheuttaa polkupyörän
pyörien vahingoittumisen kuu‐
mista pakokaasuista.
Kohdista polkupyörä auton pitkittäis‐
suunnassa: Löysää polkimen pidi‐
kettä hieman.
Aseta polkupyörä pystyasentoon pol‐
jintelineen kiertokahvalla.
Jos polkupyörät ovat toistensa tiellä,
niiden kulmaa voidaan muuttaa sää‐
tämällä pyöräkiinnikkeitä tai poljinteli‐ neen kiertokahvaa, kunnes ne eivät
enää kosketa toisiaan. Varmista, että
etäisyys autosta on riittävän suuri.Kiristä poljinlaakerikotelon kiinnitys‐
ruuvi käsin maksimitiukkuuteen.
Kiinnitä polkupyörän molemmat ren‐
kaat kiinnityshihnoilla pyöräkiinnik‐
keisiin.
Tarkista, että polkupyörä on tukevasti
paikallaan.
Huomio
Varmista, että polkupyörän ja au‐
ton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.

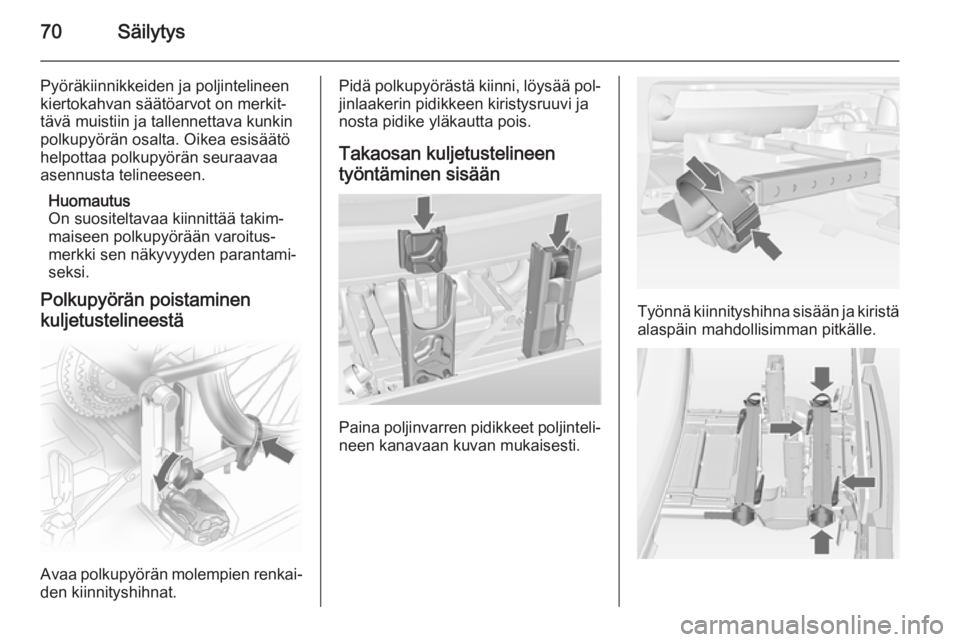

70Säilytys
Pyöräkiinnikkeiden ja poljintelineen
kiertokahvan säätöarvot on merkit‐
tävä muistiin ja tallennettava kunkin
polkupyörän osalta. Oikea esisäätö
helpottaa polkupyörän seuraavaa
asennusta telineeseen.
Huomautus
On suositeltavaa kiinnittää takim‐
maiseen polkupyörään varoitus‐
merkki sen näkyvyyden parantami‐
seksi.
Polkupyörän poistaminen
kuljetustelineestä
Avaa polkupyörän molempien renkai‐ den kiinnityshihnat.
Pidä polkupyörästä kiinni, löysää pol‐ jinlaakerin pidikkeen kiristysruuvi ja
nosta pidike yläkautta pois.
Takaosan kuljetustelineen työntäminen sisään
Paina poljinvarren pidikkeet poljinteli‐ neen kanavaan kuvan mukaisesti.
Työnnä kiinnityshihna sisään ja kiristä
alaspäin mahdollisimman pitkälle.
