2014.5 OPEL MERIVA Ohjekirja (in Finnish)

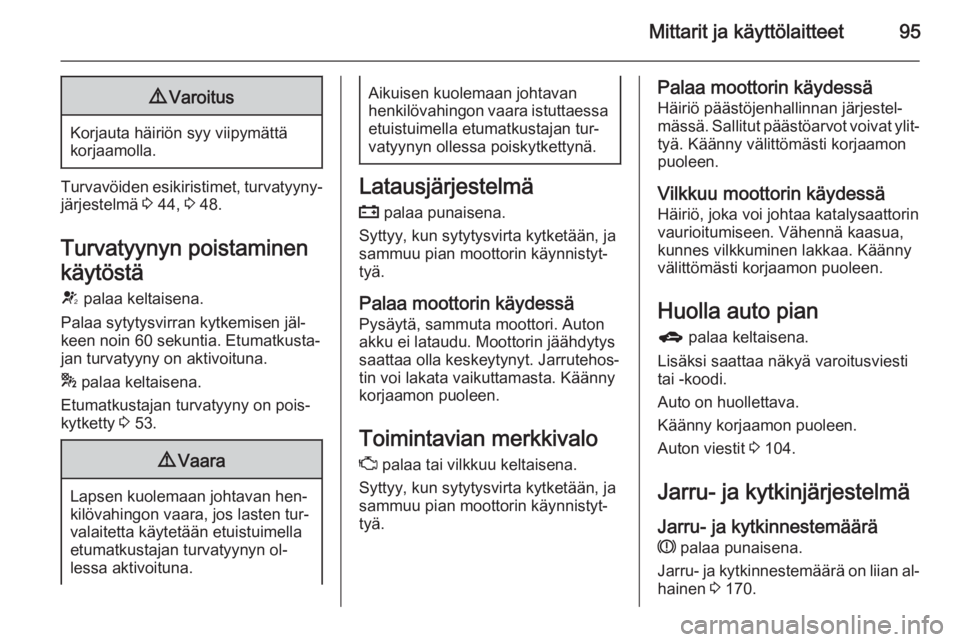

Mittarit ja käyttölaitteet959Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 44, 3 48.
Turvatyynyn poistaminen
käytöstä V palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen noin 60 sekuntia. Etumatkusta‐
jan turvatyyny on aktivoituna.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty 3 53.
9 Vaara
Lapsen kuolemaan johtavan hen‐
kilövahingon vaara, jos lasten tur‐
valaitetta käytetään etuistuimella
etumatkustajan turvatyynyn ol‐
lessa aktivoituna.
Aikuisen kuolemaan johtavan
henkilövahingon vaara istuttaessa etuistuimella etumatkustajan tur‐
vatyynyn ollessa poiskytkettynä.
Latausjärjestelmä
p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Pysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä
Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian g palaa keltaisena.
Lisäksi saattaa näkyä varoitusviesti
tai -koodi.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 104.
Jarru- ja kytkinjärjestelmä Jarru- ja kytkinnestemäärä
R palaa punaisena.
Jarru- ja kytkinnestemäärä on liian al‐ hainen 3 170.

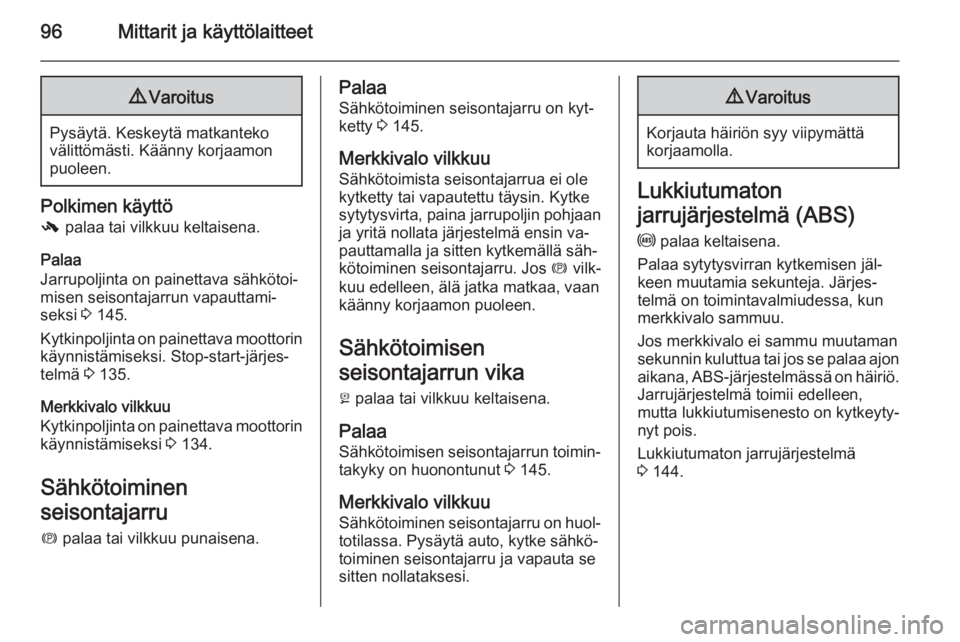

96Mittarit ja käyttölaitteet9Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa
Jarrupoljinta on painettava sähkötoi‐
misen seisontajarrun vapauttami‐
seksi 3 145.
Kytkinpoljinta on painettava moottorin
käynnistämiseksi. Stop-start-järjes‐
telmä 3 135.
Merkkivalo vilkkuu
Kytkinpoljinta on painettava moottorin
käynnistämiseksi 3 134.
Sähkötoiminen
seisontajarru
m palaa tai vilkkuu punaisena.
Palaa
Sähkötoiminen seisontajarru on kyt‐
ketty 3 145.
Merkkivalo vilkkuu
Sähkötoimista seisontajarrua ei ole
kytketty tai vapautettu täysin. Kytke
sytytysvirta, paina jarrupoljin pohjaan ja yritä nollata järjestelmä ensin va‐pauttamalla ja sitten kytkemällä säh‐
kötoiminen seisontajarru. Jos m vilk‐
kuu edelleen, älä jatka matkaa, vaan
käänny korjaamon puoleen.
Sähkötoimisen
seisontajarrun vika j palaa tai vilkkuu keltaisena.
Palaa
Sähkötoimisen seisontajarrun toimin‐ takyky on huonontunut 3 145.
Merkkivalo vilkkuu Sähkötoiminen seisontajarru on huol‐
totilassa. Pysäytä auto, kytke sähkö‐
toiminen seisontajarru ja vapauta se
sitten nollataksesi.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Lukkiutumaton
jarrujärjestelmä (ABS) u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon
aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 144.

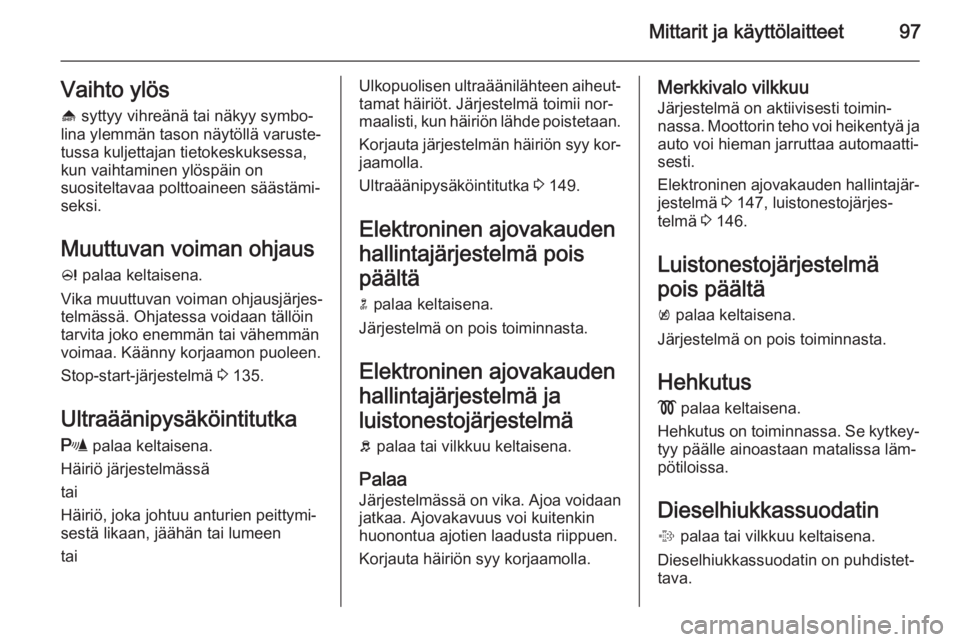

Mittarit ja käyttölaitteet97Vaihto ylös[ syttyy vihreänä tai näkyy symbo‐
lina ylemmän tason näytöllä varuste‐
tussa kuljettajan tietokeskuksessa,
kun vaihtaminen ylöspäin on
suositeltavaa polttoaineen säästämi‐
seksi.
Muuttuvan voiman ohjaus
c palaa keltaisena.
Vika muuttuvan voiman ohjausjärjes‐
telmässä. Ohjatessa voidaan tällöin
tarvita joko enemmän tai vähemmän
voimaa. Käänny korjaamon puoleen.
Stop-start-järjestelmä 3 135.
Ultraäänipysäköintitutka r palaa keltaisena.
Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐ sestä likaan, jäähän tai lumeen
taiUlkopuolisen ultraäänilähteen aiheut‐ tamat häiriöt. Järjestelmä toimii nor‐
maalisti, kun häiriön lähde poistetaan.
Korjauta järjestelmän häiriön syy kor‐
jaamolla.
Ultraäänipysäköintitutka 3 149.
Elektroninen ajovakauden
hallintajärjestelmä pois
päältä
n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajovakauden
hallintajärjestelmä ja
luistonestojärjestelmä b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.Merkkivalo vilkkuu
Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Elektroninen ajovakauden hallintajär‐
jestelmä 3 147, luistonestojärjes‐
telmä 3 146.
Luistonestojärjestelmä
pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus ! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa läm‐
pötiloissa.
Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐ tava.

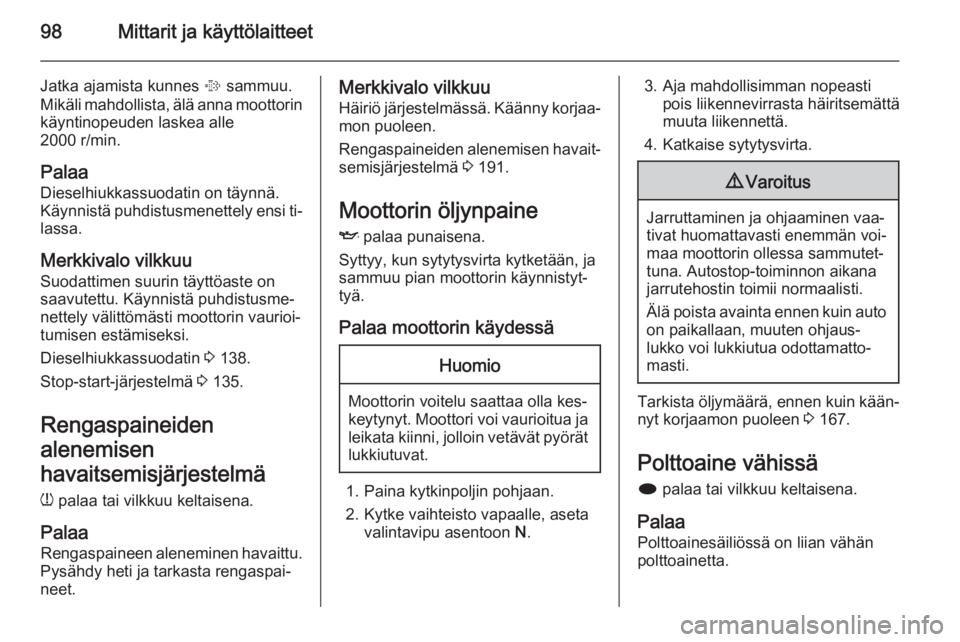

98Mittarit ja käyttölaitteet
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin käyntinopeuden laskea alle
2000 r/min.
Palaa Dieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.
Merkkivalo vilkkuu
Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 138.
Stop-start-järjestelmä 3 135.
Rengaspaineiden
alenemisen
havaitsemisjärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineen aleneminen havaittu.
Pysähdy heti ja tarkasta rengaspai‐
neet.Merkkivalo vilkkuu
Häiriö järjestelmässä. Käänny korjaa‐
mon puoleen.
Rengaspaineiden alenemisen havait‐ semisjärjestelmä 3 191.
Moottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti
pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 167.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa
Polttoainesäiliössä on liian vähän
polttoainetta.

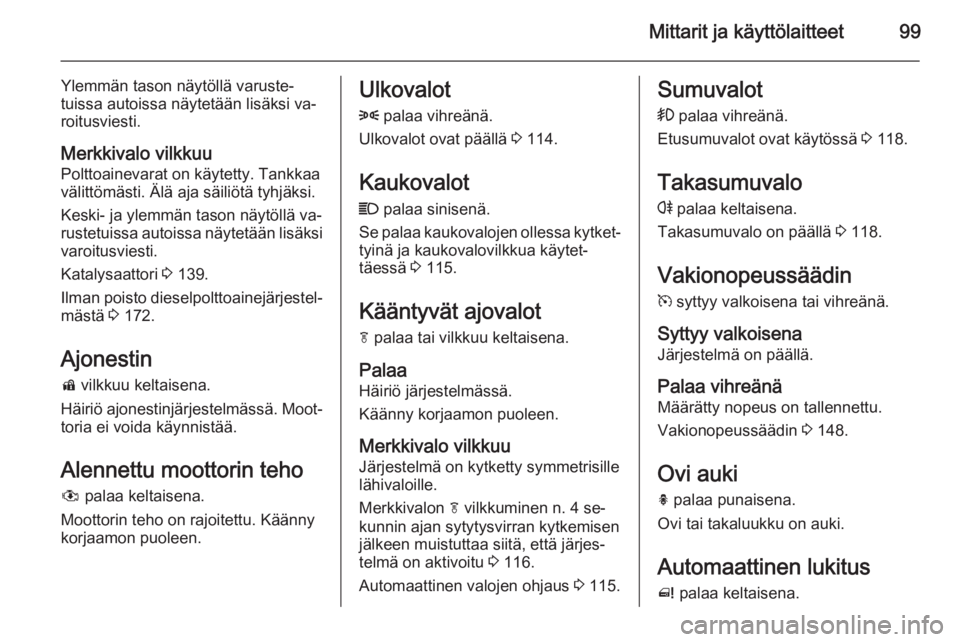

Mittarit ja käyttölaitteet99
Ylemmän tason näytöllä varuste‐
tuissa autoissa näytetään lisäksi va‐
roitusviesti.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Keski- ja ylemmän tason näytöllä va‐
rustetuissa autoissa näytetään lisäksi varoitusviesti.
Katalysaattori 3 139.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 172.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐ toria ei voida käynnistää.
Alennettu moottorin teho # palaa keltaisena.
Moottorin teho on rajoitettu. Käänny
korjaamon puoleen.Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 114.
Kaukovalot
C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐ tyinä ja kaukovalovilkkua käytet‐
täessä 3 115.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.
Palaa
Häiriö järjestelmässä.
Käänny korjaamon puoleen.
Merkkivalo vilkkuu
Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalon f vilkkuminen n. 4 se‐
kunnin ajan sytytysvirran kytkemisen
jälkeen muistuttaa siitä, että järjes‐
telmä on aktivoitu 3 116.
Automaattinen valojen ohjaus 3 115.Sumuvalot
> palaa vihreänä.
Etusumuvalot ovat käytössä 3 118.
Takasumuvalo
r palaa keltaisena.
Takasumuvalo on päällä 3 118.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä
Määrätty nopeus on tallennettu.
Vakionopeussäädin 3 148.
Ovi auki
h palaa punaisena.
Ovi tai takaluukku on auki.
Automaattinen lukitus
^ palaa keltaisena.

100Mittarit ja käyttölaitteet
Häiriö automaattisessa lukitusjärjes‐
telmässä.
Takaovien avaamista ei ehkä ole es‐
tetty.9 Varoitus
Keskeytä matkanteko välittömästi!
Noudata kappaleessa "Automaat‐
tisen lukitusjärjestelmän vika" an‐
nettuja ohjeita ennen matkan jat‐ kamista 3 24.
Käänny korjaamon puoleen.
Tietonäytöt
Kuljettajan tietokeskus
Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyn‐
tinopeusmittarin välissä. Se on saa‐
tavana sekä keski- että ylätason näyt‐
tönä.
Seuraavat päävalikot voidaan valita
auton kokoonpanosta riippuen:
■ Asetukset
■ Ajotietokone
Jotkut näytetyistä toiminnoista ovat
erilaisia ajon aikana ja auton ollessa
paikallaan, ja jotkut toiminnot ovat
käytettävissä vain ajon aikana.
Auton räätälöinti 3 109, tallennetut
asetukset 3 21.
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.

Mittarit ja käyttölaitteet101
Paina MENU -painiketta vaihtaaksesi
valikoiden välillä tai palataksesi ala‐
valikosta yhden valikkotason ylös‐
päin.
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐
rää.
Paina SET/CLR -painiketta valitak‐
sesi toiminnon tai vahvistaaksesi
viestin.
Asetukset
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset.
Valitse jokin alavalikoista kääntä‐ mällä säätöpyörää. Vahvista paina‐
malla SET/CLR -painiketta.
Noudata alavalikoissa annettuja oh‐
jeita.
Mahdolliset alavalikot: ■ Yksikkö : Näyttöyksiköt voidaan
vaihtaa
Autoissa, joissa on keskivarustelu‐
tason näyttö, voidaan valita seuraa‐
vat asetukset:
◆ Yksikkö1 : Iso-Britannia
◆ Yksikkö2 : Yhdysvallat
◆ Yksikkö3 : Eurooppa
■ Rengaspainejärjestelmä : 3 190
■ Öljyn jäljellä oleva käyttöikä : 3 91

102Mittarit ja käyttölaitteet
■Nopeusvaroitus : Jos ennalta ase‐
tettu nopeus ylittyy, kuuluu varoi‐
tusääni
■ Kieli : Näytetty kieli voidaan vaihtaa,
jos autoa ei ole varustettu radiolla
Valinta ja näyttö voivat olla erilaisia
keski- ja ylätason näytössä.
AjotietokonePaina MENU -painiketta valitaksesi
vaihtoehdon Ajotietokone.
Valitse jokin alavalikoista kääntä‐ mällä säätöpyörää:■ Osamatkamittari 1
■ Osamatkamittari 2
■ Digitaalinen nopeus
Osamatkamittari 2 ja digitaalinen no‐
peus ovat käytettävissä vain au‐ toissa, joissa on ylemmän tason
näyttö.
Valinta ja näyttö voivat olla erilaisia
keskitason ja ylemmän tason näy‐
tössä.
Ajotietokoneella varustetuissa au‐ toissa on käytettävänä enemmän ala‐ valikoita.
Ajotietokone 3 108.
Graafinen infonäyttö,
värillinen infonäyttö
Auton kokoonpanosta riippuen au‐
tossa on graafinen tai värillinen info‐
näyttö. Infonäyttö sijaitsee kojelau‐
dassa Infotainment-järjestelmän ylä‐
puolella.Graafinen infonäyttö
Infotainment-järjestelmästä riippuen
graafinen infonäyttö on saatavana
kahtena versiona.
