Auton hoito175
5. Käännä jousipidintä eteenpäin jalukitse.
6. Kiinnitä liitin polttimoon.
7. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot
1. Kierrä polttimonpidintä vastapäi‐ vään ja irrota se.
2. Irrota polttimo pitimestään javaihda se.
3. Työnnä polttimon pidin heijasti‐ meen ja kierrä myötäpäivään.
Sivuvalot/päiväajovalot LED- valoilla
Toisessa versiossa sivuvalot ja päi‐
väajovalot on toteutettu LED-valoina.
Jos LED-valot vioittuvat, vaihdata ne
korjaamossa.

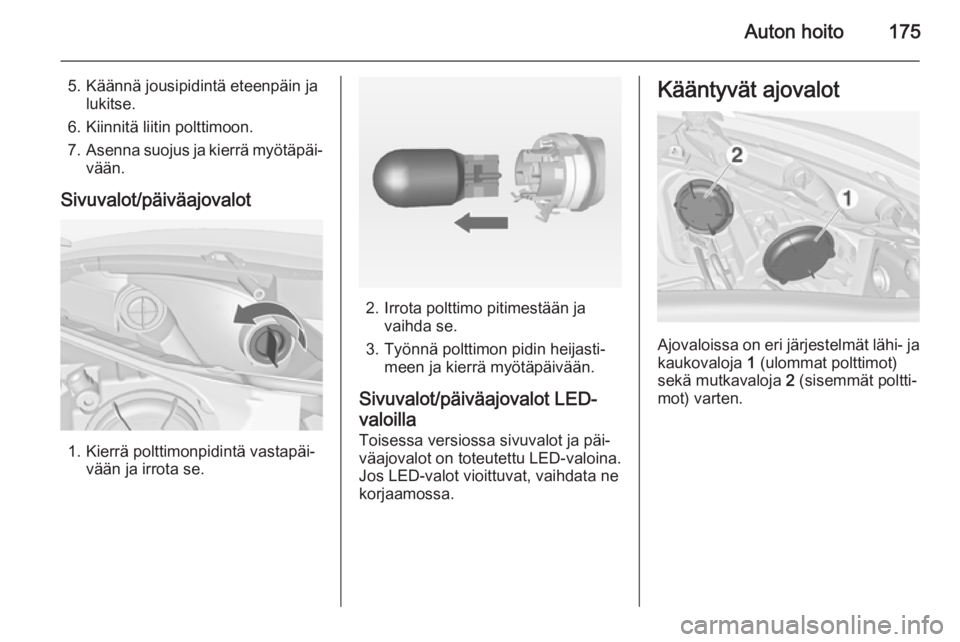

Kääntyvät ajovalot
Ajovaloissa on eri järjestelmät lähi- ja kaukovaloja 1 (ulommat polttimot)
sekä mutkavaloja 2 (sisemmät poltti‐
mot) varten.

176Auton hoito
Lähi-/kaukovalot
1. Käännä suojusta 1 vastapäivään
ja irrota se.
2. Vapauta polttimon pidin kiertä‐ mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä painamalla pidinkielekettä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvatheijastimen uriin, ja kiinnitä kier‐
tämällä vastapäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaarrevalo
1. Kierrä suojusta 2 vastapäivään ja
irrota se.

Auton hoito177
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä painamalla pidinkielek‐
keitä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot
Sivuvalot ja päiväajovalot on toteu‐
tettu LED-valoina. Jos LED-valot
vioittuvat, vaihdata ne korjaamossa.

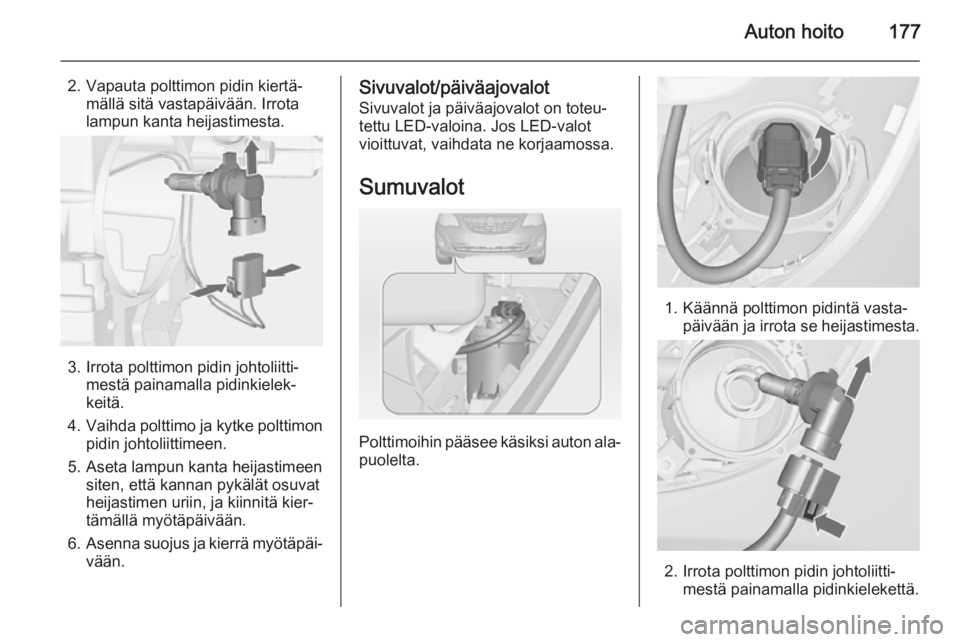

Sumuvalot
Polttimoihin pääsee käsiksi auton ala‐ puolelta.
1. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
2. Irrota polttimon pidin johtoliitti‐mestä painamalla pidinkielekettä.

178Auton hoito
3. Irrota polttimon pidin ja vaihdapolttimo.
4. Kiinnitä johtoliitin.
5. Laita polttimon pidin heijastimeen.
6. Kierrä polttimon pidintä myötäpäi‐
vään ja lukitse se paikalleen.

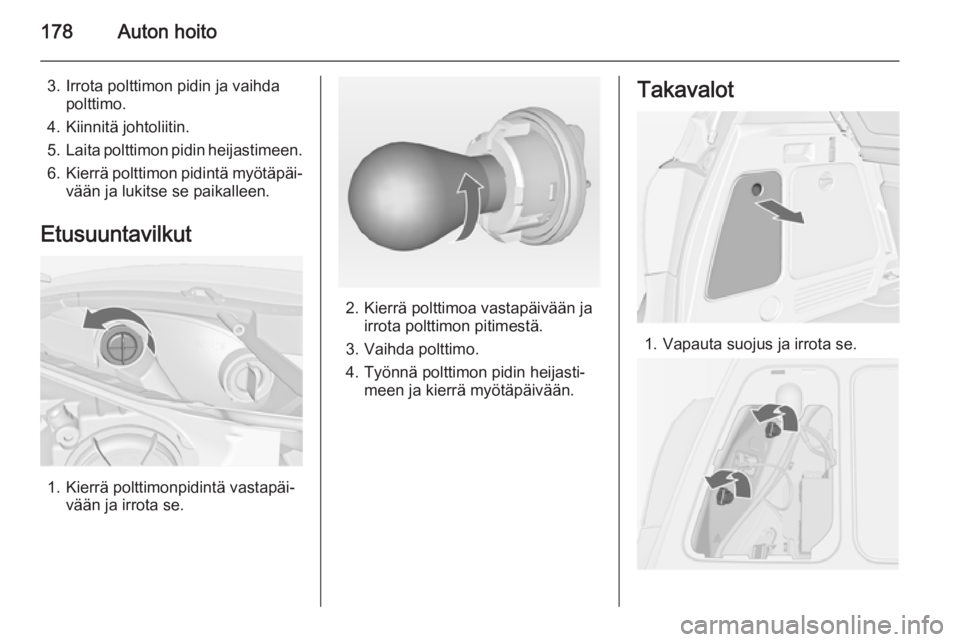

Etusuuntavilkut
1. Kierrä polttimonpidintä vastapäi‐ vään ja irrota se.
2. Kierrä polttimoa vastapäivään jairrota polttimon pitimestä.
3. Vaihda polttimo.
4. Työnnä polttimon pidin heijasti‐ meen ja kierrä myötäpäivään.
Takavalot
1. Vapauta suojus ja irrota se.

Auton hoito179

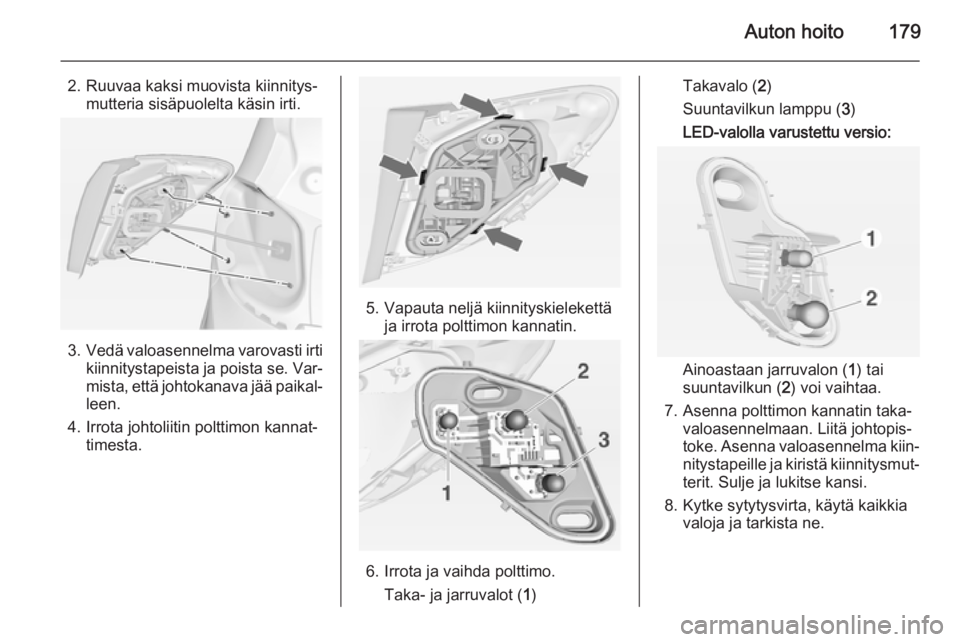

2. Ruuvaa kaksi muovista kiinnitys‐mutteria sisäpuolelta käsin irti.
3. Vedä valoasennelma varovasti irti
kiinnitystapeista ja poista se. Var‐
mista, että johtokanava jää paikal‐ leen.
4. Irrota johtoliitin polttimon kannat‐ timesta.
5. Vapauta neljä kiinnityskielekettäja irrota polttimon kannatin.
6. Irrota ja vaihda polttimo.
Taka- ja jarruvalot ( 1)
Takavalo ( 2)
Suuntavilkun lamppu ( 3)
LED-valolla varustettu versio:
Ainoastaan jarruvalon ( 1) tai
suuntavilkun ( 2) voi vaihtaa.
7. Asenna polttimon kannatin taka‐ valoasennelmaan. Liitä johtopis‐
toke. Asenna valoasennelma kiin‐
nitystapeille ja kiristä kiinnitysmut‐ terit. Sulje ja lukitse kansi.
8. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.

180Auton hoito

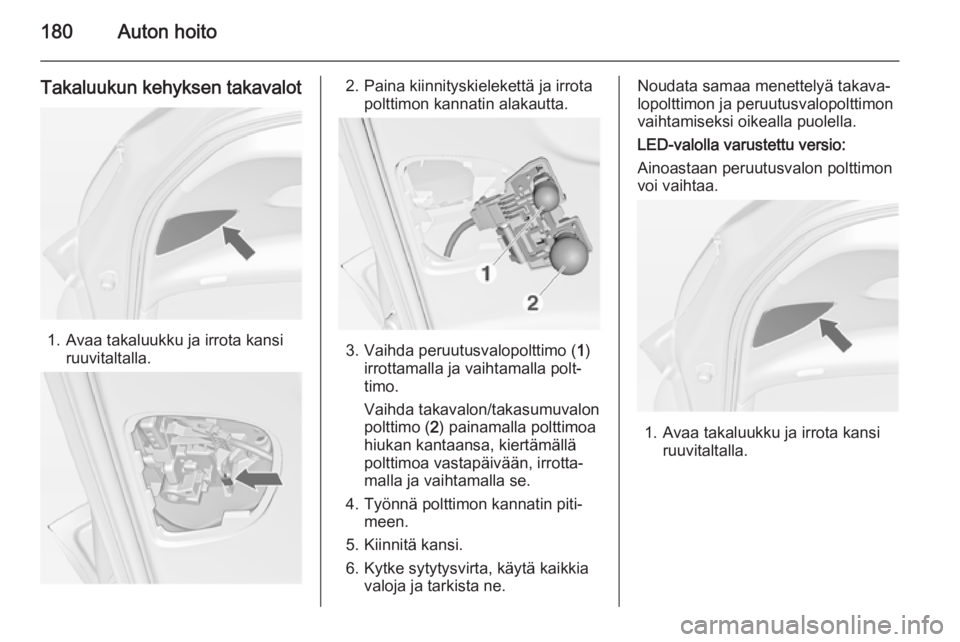

Takaluukun kehyksen takavalot
1. Avaa takaluukku ja irrota kansiruuvitaltalla.
2. Paina kiinnityskielekettä ja irrota polttimon kannatin alakautta.
3. Vaihda peruutusvalopolttimo ( 1)
irrottamalla ja vaihtamalla polt‐
timo.
Vaihda takavalon/takasumuvalon
polttimo ( 2) painamalla polttimoa
hiukan kantaansa, kiertämällä
polttimoa vastapäivään, irrotta‐
malla ja vaihtamalla se.
4. Työnnä polttimon kannatin piti‐ meen.
5. Kiinnitä kansi.
6. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Noudata samaa menettelyä takava‐
lopolttimon ja peruutusvalopolttimon
vaihtamiseksi oikealla puolella.
LED-valolla varustettu versio:
Ainoastaan peruutusvalon polttimon
voi vaihtaa.
1. Avaa takaluukku ja irrota kansi ruuvitaltalla.

Auton hoito181
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta.
3. Vaihda peruutusvalon polttimo painamalla polttimoa hiukan kan‐
taansa, kiertämällä polttimoa vas‐
tapäivään, irrottamalla ja vaihta‐
malla se.
4. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Kiinnitä kansi.

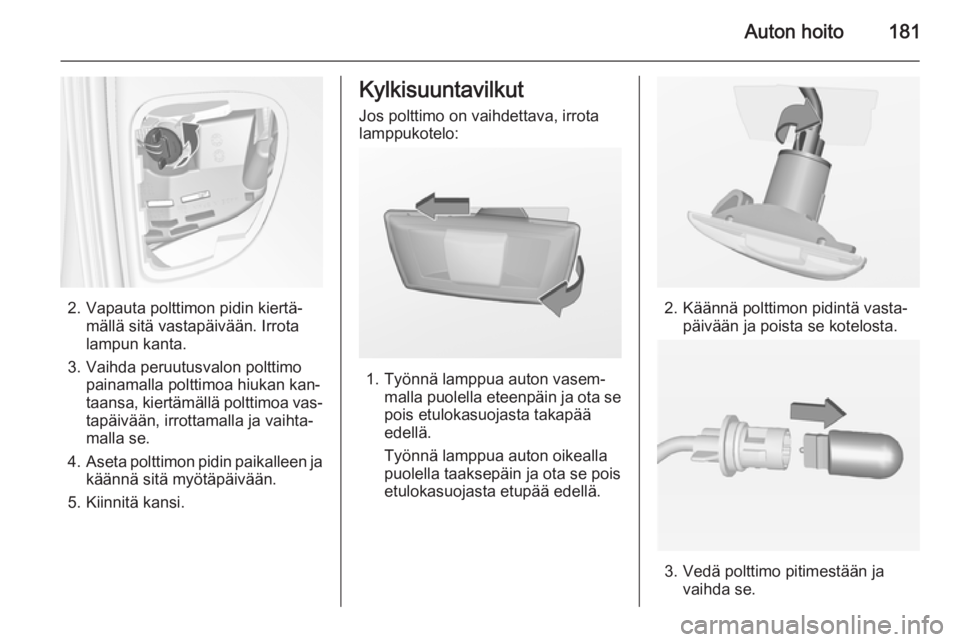

Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Työnnä lamppua auton vasem‐ malla puolella eteenpäin ja ota se
pois etulokasuojasta takapää
edellä.
Työnnä lamppua auton oikealla
puolella taaksepäin ja ota se pois etulokasuojasta etupää edellä.
2. Käännä polttimon pidintä vasta‐ päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.

182Auton hoito
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Vasemmalla puolella: työnnä etu‐ pää etulokasuojaan, työnnä
eteenpäin ja asenna takapää.
Oikealla puolella: työnnä takapää etulokasuojaan, työnnä taakse‐
päin ja asenna etupää.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota lampun pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
