2014.5 OPEL MERIVA Ohjekirja (in Finnish)

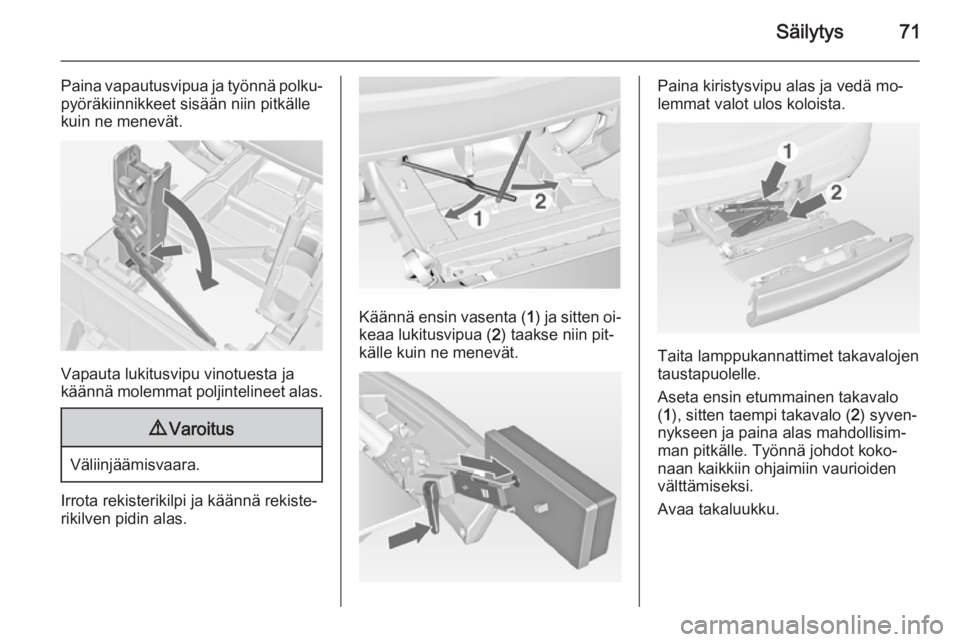

Säilytys71
Paina vapautusvipua ja työnnä polku‐pyöräkiinnikkeet sisään niin pitkälle
kuin ne menevät.
Vapauta lukitusvipu vinotuesta ja
käännä molemmat poljintelineet alas.
9 Varoitus
Väliinjäämisvaara.
Irrota rekisterikilpi ja käännä rekiste‐
rikilven pidin alas.
Käännä ensin vasenta ( 1) ja sitten oi‐
keaa lukitusvipua ( 2) taakse niin pit‐
källe kuin ne menevät.
Paina kiristysvipu alas ja vedä mo‐
lemmat valot ulos koloista.
Taita lamppukannattimet takavalojen
taustapuolelle.
Aseta ensin etummainen takavalo ( 1 ), sitten taempi takavalo ( 2) syven‐
nykseen ja paina alas mahdollisim‐ man pitkälle. Työnnä johdot koko‐
naan kaikkiin ohjaimiin vaurioiden
välttämiseksi.
Avaa takaluukku.

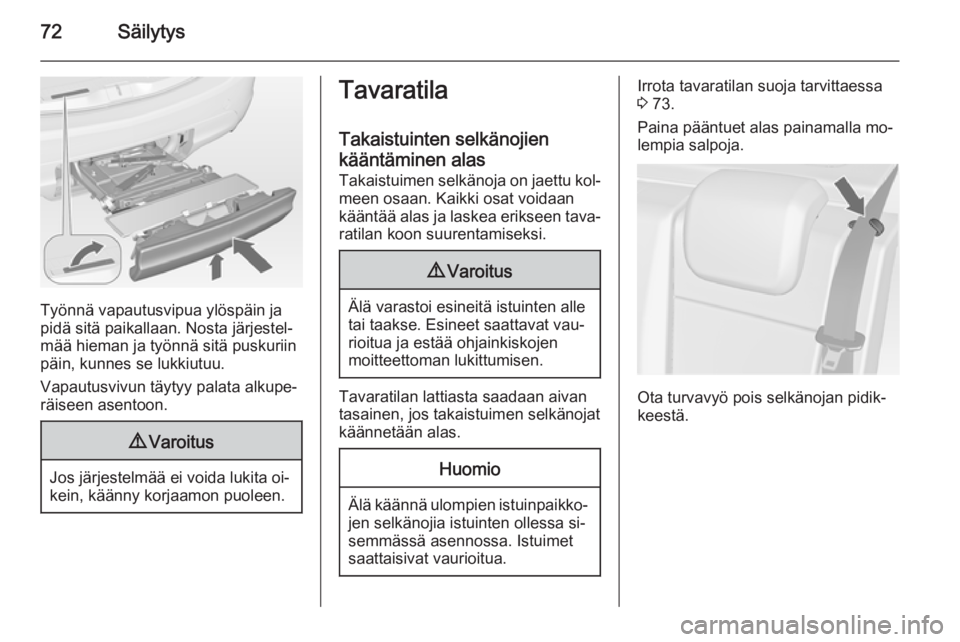

72Säilytys
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.
Vapautusvivun täytyy palata alkupe‐ räiseen asentoon.
9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.
Tavaratila
Takaistuinten selkänojien
kääntäminen alas
Takaistuimen selkänoja on jaettu kol‐ meen osaan. Kaikki osat voidaan
kääntää alas ja laskea erikseen tava‐
ratilan koon suurentamiseksi.9 Varoitus
Älä varastoi esineitä istuinten alle
tai taakse. Esineet saattavat vau‐
rioitua ja estää ohjainkiskojen
moitteettoman lukittumisen.
Tavaratilan lattiasta saadaan aivan
tasainen, jos takaistuimen selkänojat käännetään alas.
Huomio
Älä käännä ulompien istuinpaikko‐ jen selkänojia istuinten ollessa si‐
semmässä asennossa. Istuimet
saattaisivat vaurioitua.
Irrota tavaratilan suoja tarvittaessa
3 73.
Paina pääntuet alas painamalla mo‐
lempia salpoja.
Ota turvavyö pois selkänojan pidik‐
keestä.

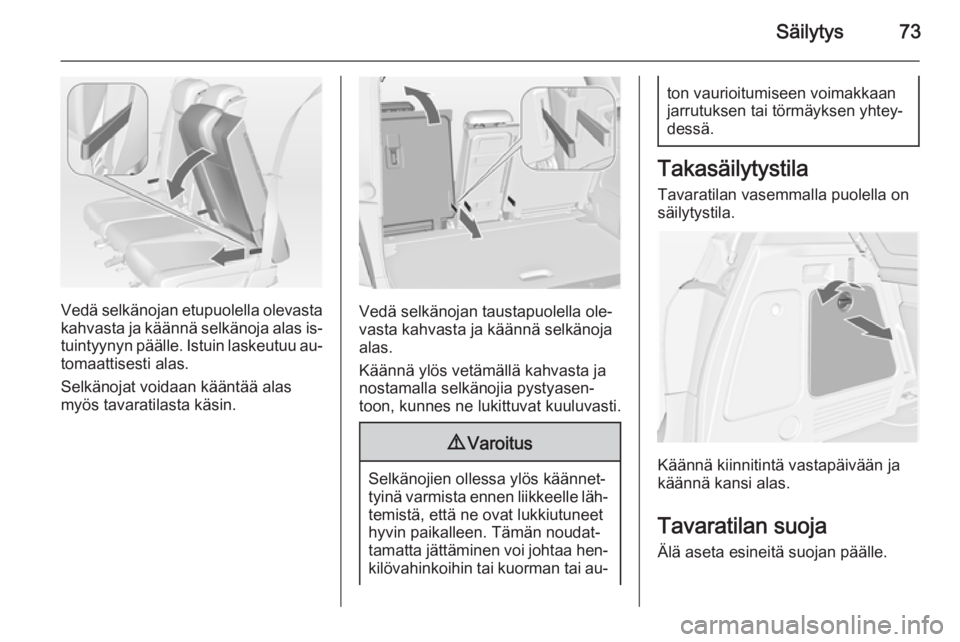

Säilytys73
Vedä selkänojan etupuolella olevasta
kahvasta ja käännä selkänoja alas is‐ tuintyynyn päälle. Istuin laskeutuu au‐tomaattisesti alas.
Selkänojat voidaan kääntää alas
myös tavaratilasta käsin.Vedä selkänojan taustapuolella ole‐
vasta kahvasta ja käännä selkänoja
alas.
Käännä ylös vetämällä kahvasta ja
nostamalla selkänojia pystyasen‐
toon, kunnes ne lukittuvat kuuluvasti.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle läh‐ temistä, että ne ovat lukkiutuneet
hyvin paikalleen. Tämän noudat‐
tamatta jättäminen voi johtaa hen‐
kilövahinkoihin tai kuorman tai au‐
ton vaurioitumiseen voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.
Takasäilytystila
Tavaratilan vasemmalla puolella on
säilytystila.
Käännä kiinnitintä vastapäivään ja
käännä kansi alas.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.

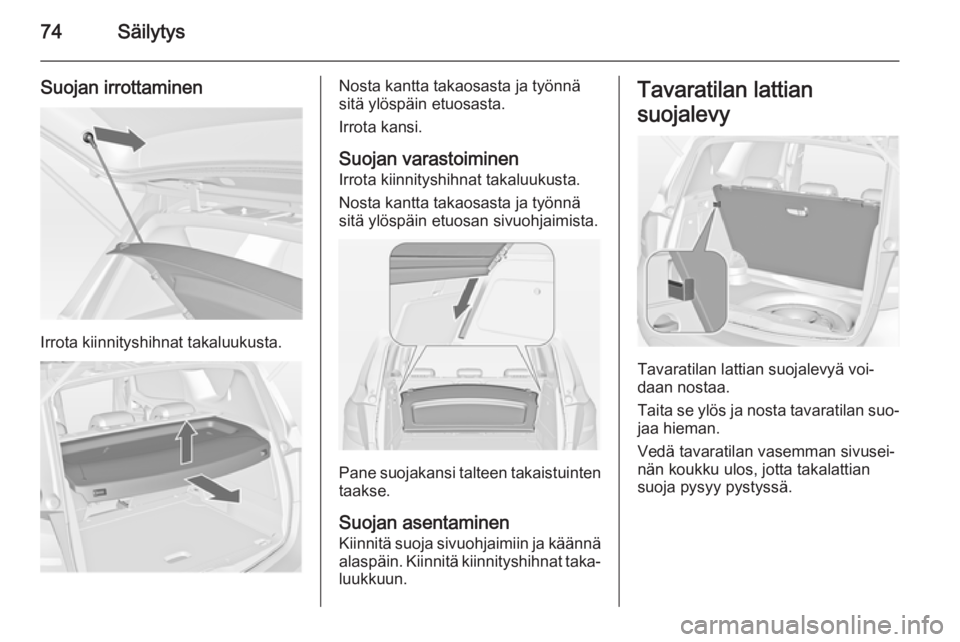

74Säilytys
Suojan irrottaminen
Irrota kiinnityshihnat takaluukusta.
Nosta kantta takaosasta ja työnnä
sitä ylöspäin etuosasta.
Irrota kansi.
Suojan varastoiminen Irrota kiinnityshihnat takaluukusta.
Nosta kantta takaosasta ja työnnä
sitä ylöspäin etuosan sivuohjaimista.
Pane suojakansi talteen takaistuinten
taakse.
Suojan asentaminen
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐luukkuun.
Tavaratilan lattian
suojalevy
Tavaratilan lattian suojalevyä voi‐
daan nostaa.
Taita se ylös ja nosta tavaratilan suo‐
jaa hieman.
Vedä tavaratilan vasemman sivusei‐
nän koukku ulos, jotta takalattian
suoja pysyy pystyssä.

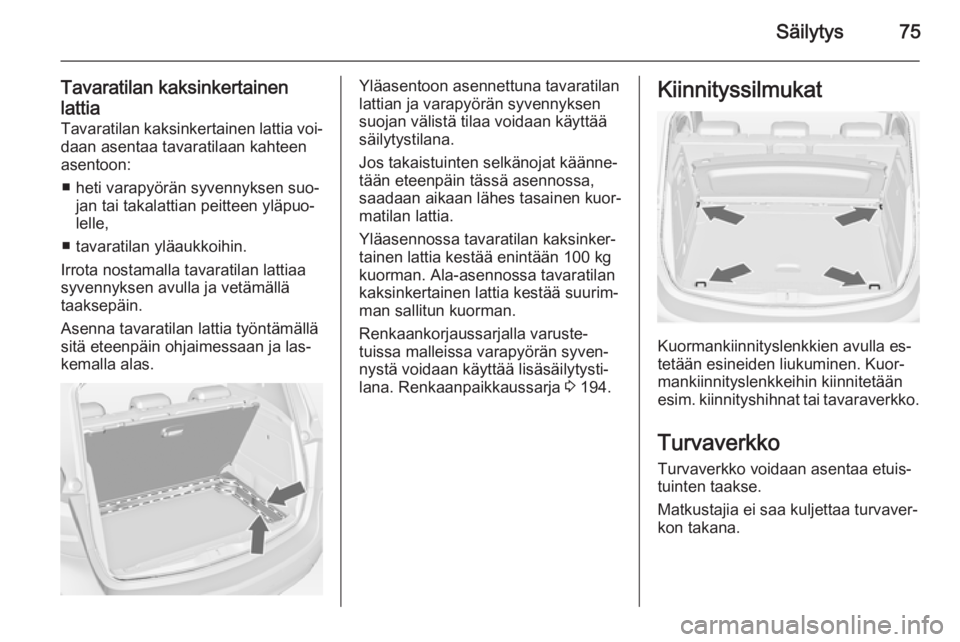

Säilytys75
Tavaratilan kaksinkertainen
lattia
Tavaratilan kaksinkertainen lattia voi‐ daan asentaa tavaratilaan kahteenasentoon:
■ heti varapyörän syvennyksen suo‐ jan tai takalattian peitteen yläpuo‐
lelle,
■ tavaratilan yläaukkoihin.
Irrota nostamalla tavaratilan lattiaa
syvennyksen avulla ja vetämällä
taaksepäin.
Asenna tavaratilan lattia työntämällä
sitä eteenpäin ohjaimessaan ja las‐
kemalla alas.Yläasentoon asennettuna tavaratilan
lattian ja varapyörän syvennyksen
suojan välistä tilaa voidaan käyttää
säilytystilana.
Jos takaistuinten selkänojat käänne‐
tään eteenpäin tässä asennossa,
saadaan aikaan lähes tasainen kuor‐
matilan lattia.
Yläasennossa tavaratilan kaksinker‐
tainen lattia kestää enintään 100 kg
kuorman. Ala-asennossa tavaratilan
kaksinkertainen lattia kestää suurim‐
man sallitun kuorman.
Renkaankorjaussarjalla varuste‐
tuissa malleissa varapyörän syven‐
nystä voidaan käyttää lisäsäilytysti‐
lana. Renkaanpaikkaussarja 3 194.Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Turvaverkko
Turvaverkko voidaan asentaa etuis‐
tuinten taakse.
Matkustajia ei saa kuljettaa turvaver‐
kon takana.

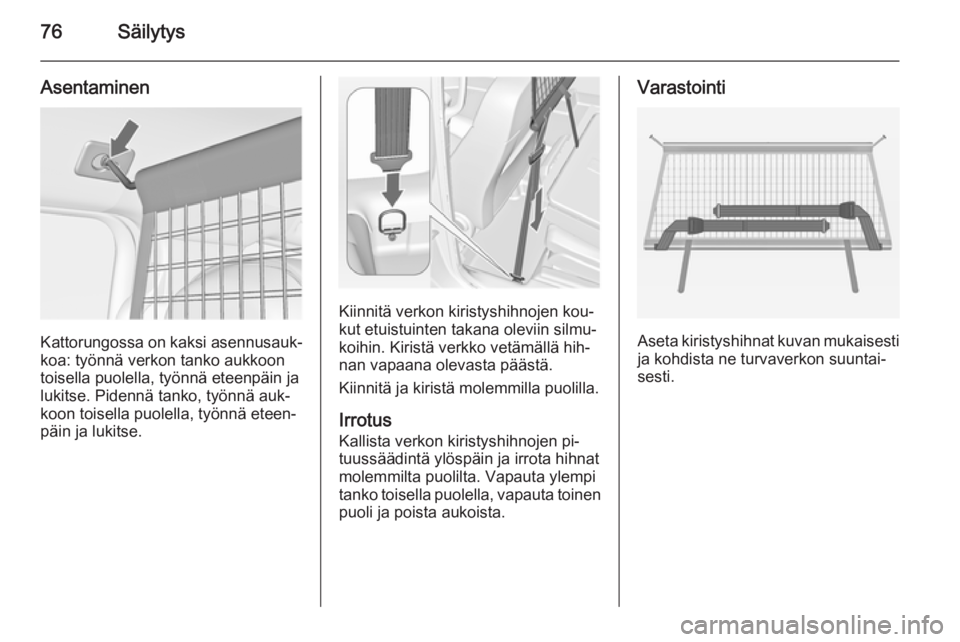

76Säilytys
Asentaminen
Kattorungossa on kaksi asennusauk‐
koa: työnnä verkon tanko aukkoon
toisella puolella, työnnä eteenpäin ja
lukitse. Pidennä tanko, työnnä auk‐
koon toisella puolella, työnnä eteen‐
päin ja lukitse.
Kiinnitä verkon kiristyshihnojen kou‐
kut etuistuinten takana oleviin silmu‐
koihin. Kiristä verkko vetämällä hih‐
nan vapaana olevasta päästä.
Kiinnitä ja kiristä molemmilla puolilla.
Irrotus Kallista verkon kiristyshihnojen pi‐
tuussäädintä ylöspäin ja irrota hihnat molemmilta puolilta. Vapauta ylempi
tanko toisella puolella, vapauta toinen
puoli ja poista aukoista.
Varastointi
Aseta kiristyshihnat kuvan mukaisesti ja kohdista ne turvaverkon suuntai‐
sesti.

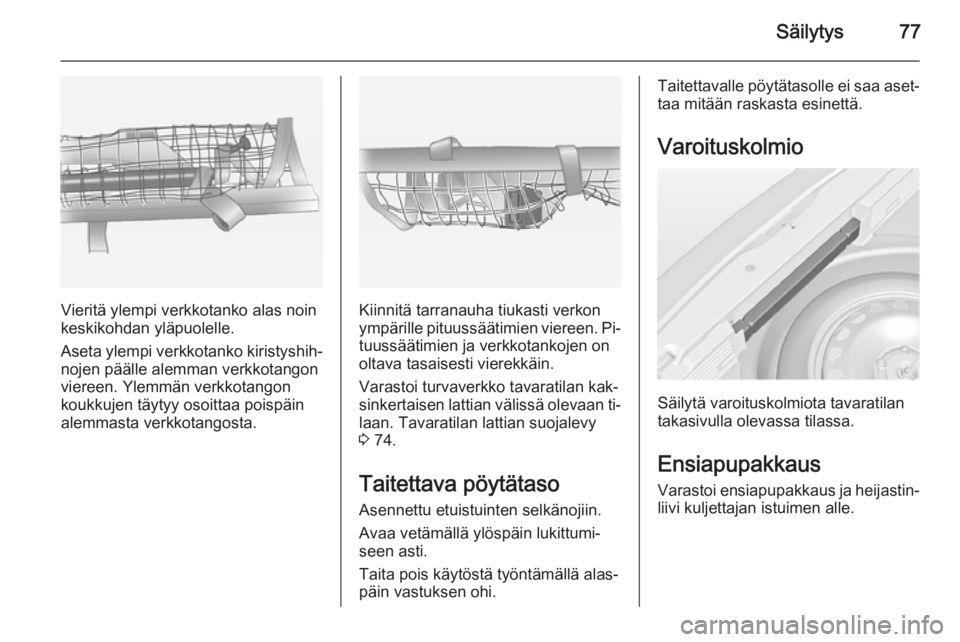

Säilytys77
Vieritä ylempi verkkotanko alas noin
keskikohdan yläpuolelle.
Aseta ylempi verkkotanko kiristyshih‐ nojen päälle alemman verkkotangon
viereen. Ylemmän verkkotangon
koukkujen täytyy osoittaa poispäin
alemmasta verkkotangosta.Kiinnitä tarranauha tiukasti verkon
ympärille pituussäätimien viereen. Pi‐
tuussäätimien ja verkkotankojen on
oltava tasaisesti vierekkäin.
Varastoi turvaverkko tavaratilan kak‐
sinkertaisen lattian välissä olevaan ti‐ laan. Tavaratilan lattian suojalevy
3 74.
Taitettava pöytätaso
Asennettu etuistuinten selkänojiin.
Avaa vetämällä ylöspäin lukittumi‐
seen asti.
Taita pois käytöstä työntämällä alas‐ päin vastuksen ohi.
Taitettavalle pöytätasolle ei saa aset‐ taa mitään raskasta esinettä.
Varoituskolmio
Säilytä varoituskolmiota tavaratilan
takasivulla olevassa tilassa.
Ensiapupakkaus Varastoi ensiapupakkaus ja heijastin‐liivi kuljettajan istuimen alle.

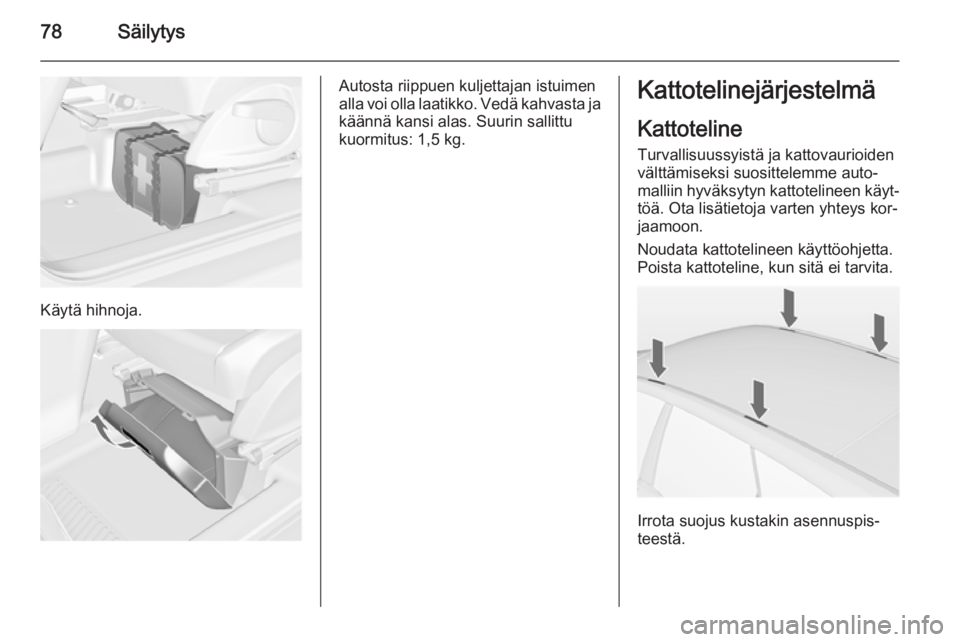

78Säilytys
Käytä hihnoja.
Autosta riippuen kuljettajan istuimen
alla voi olla laatikko. Vedä kahvasta ja
käännä kansi alas. Suurin sallittu
kuormitus: 1,5 kg.Kattotelinejärjestelmä
Kattoteline Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐
töä. Ota lisätietoja varten yhteys kor‐
jaamoon.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Irrota suojus kustakin asennuspis‐
teestä.
