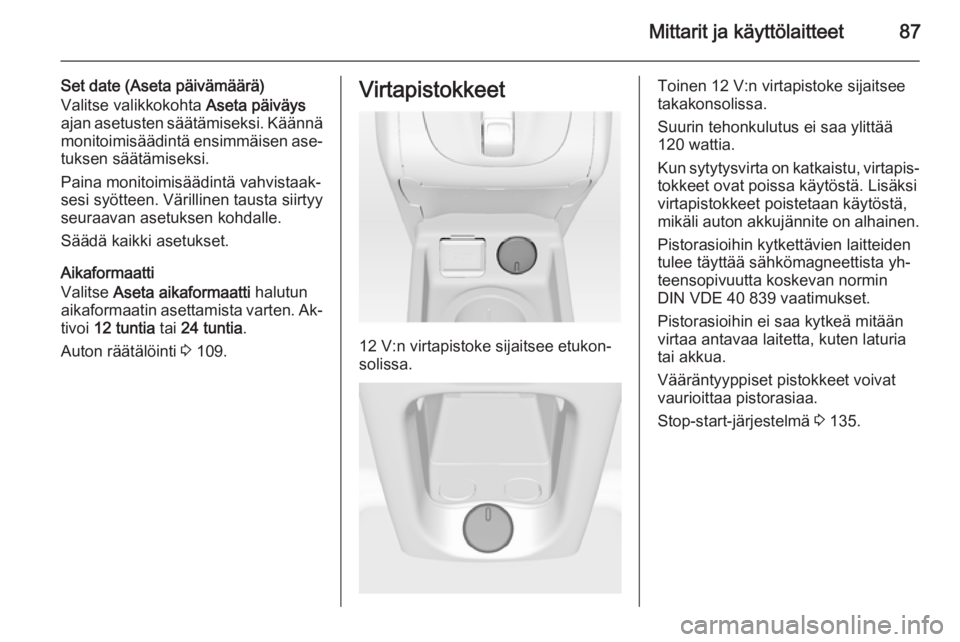

Mittarit ja käyttölaitteet87
Set date (Aseta päivämäärä)
Valitse valikkokohta Aseta päiväys
ajan asetusten säätämiseksi. Käännä
monitoimisäädintä ensimmäisen ase‐ tuksen säätämiseksi.
Paina monitoimisäädintä vahvistaak‐
sesi syötteen. Värillinen tausta siirtyy
seuraavan asetuksen kohdalle.
Säädä kaikki asetukset.
Aikaformaatti
Valitse Aseta aikaformaatti halutun
aikaformaatin asettamista varten. Ak‐
tivoi 12 tuntia tai 24 tuntia .
Auton räätälöinti 3 109.Virtapistokkeet
12 V:n virtapistoke sijaitsee etukon‐
solissa.
Toinen 12 V:n virtapistoke sijaitsee
takakonsolissa.
Suurin tehonkulutus ei saa ylittää
120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐
tokkeet ovat poissa käytöstä. Lisäksi
virtapistokkeet poistetaan käytöstä,
mikäli auton akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 135.

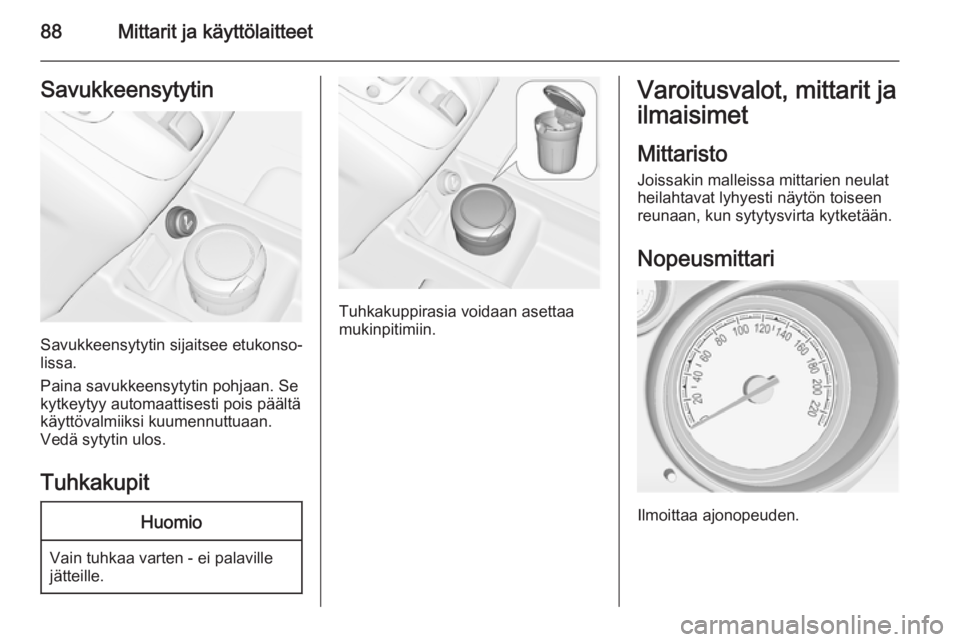

88Mittarit ja käyttölaitteetSavukkeensytytin
Savukkeensytytin sijaitsee etukonso‐
lissa.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
Tuhkakupit
Huomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.
Varoitusvalot, mittarit ja
ilmaisimet
Mittaristo
Joissakin malleissa mittarien neulat
heilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.

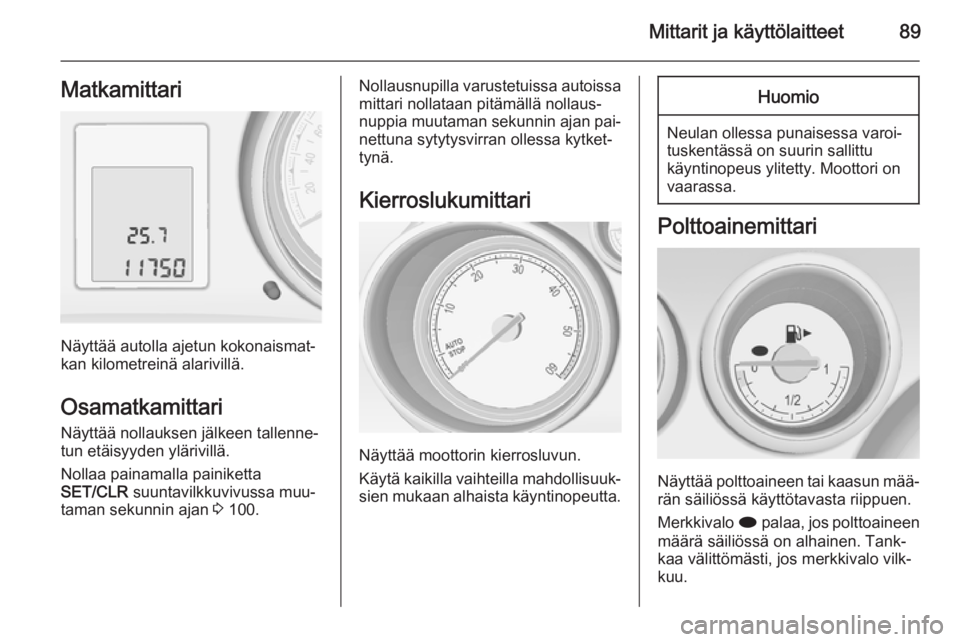

Mittarit ja käyttölaitteet89Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan kilometreinä alarivillä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun etäisyyden ylärivillä.
Nollaa painamalla painiketta
SET/CLR suuntavilkkuvivussa muu‐
taman sekunnin ajan 3 100.
Nollausnupilla varustetuissa autoissa
mittari nollataan pitämällä nollaus‐nuppia muutaman sekunnin ajan pai‐ nettuna sytytysvirran ollessa kytket‐
tynä.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoaineen tai kaasun mää‐
rän säiliössä käyttötavasta riippuen.
Merkkivalo i palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐ kuu.

90Mittarit ja käyttölaitteet
Nestekaasukäytön aikana järjes‐telmä vaihtaa automaattisesti bensii‐nikäyttöön kaasusäiliöiden tyhjen‐
tyessä 3 90.
Älä aja säiliötä tyhjäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Polttoaineen
valintapainikePainiketta LPG painamalla voidaan
vaihtaa bensiini- ja nestekaasukäytön välillä. LEDin 1 tila näyttää kulloi‐
senkin toimintatavan.1 pois=bensiinikäyttö1 palaa=nestekaasukäyttö1 vilkkuu=vaihtaminen ei ole
mahdollista, yksi polt‐
toainetyyppi on loppu‐
nut
Kun nestekaasusäiliöt ovat tyhjät, jär‐
jestelmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Polttoaine nestekaasukäytössä
3 154.
Moottorin
jäähdytysnesteen
lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue=moottori ei ole vielä
toimintalämpötilassakeskialue=normaali toiminta‐
lämpötilaoikeanpuo‐
leinen alue=lämpötila liian korkea

Mittarit ja käyttölaitteet91Huomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐ moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐ väli voi vaihdella huomattavastikin.
Ylätason näytössä jäljellä oleva öljyn
käyttöikä näytetään valikossa
Asetukset .
Keskitason näytössä jäljellä oleva öl‐
jyn käyttöikä näytetään merkkivalolla
I . Sytytysvirran on oltava kytketty ja
moottorin sammuksissa.
Valikko ja toiminto voidaan valita suuntavilkkuvivun painikkeilla.
Öljyn jäljellä olevan käyttöiän näyttö:
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset.
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Nollaa painamalla SET/CLR-
painiketta. Sytytysvirran on oltava kytketty ja moottorin sammuksissa.
Kun järjestelmä on laskenut mootto‐ riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskukseen tulee Vaihda
moottorin öljy tai varoituskoodi. Vaih‐
data moottoriöljy ja suodatin korjaa‐
molla viikon sisällä tai enintään
500 km:n jälkeen (sen mukaan kumpi
ensin täyttyy).
Kuljettajan tietokeskus 3 100.
Huoltotiedot 3 209.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita.
Varustelusta riippuen merkkivalojen
sijainti voi vaihdella.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan toimintatestinä.

92Mittarit ja käyttölaitteet
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen=Vaara, tärkeä muistu‐
tusKeltainen=Varoitus, ohje, häiriöVihreä=Päällekytkennän vah‐
vistusSininen=Päällekytkennän vah‐
vistusValkoinen=Päällekytkennän vah‐
vistus

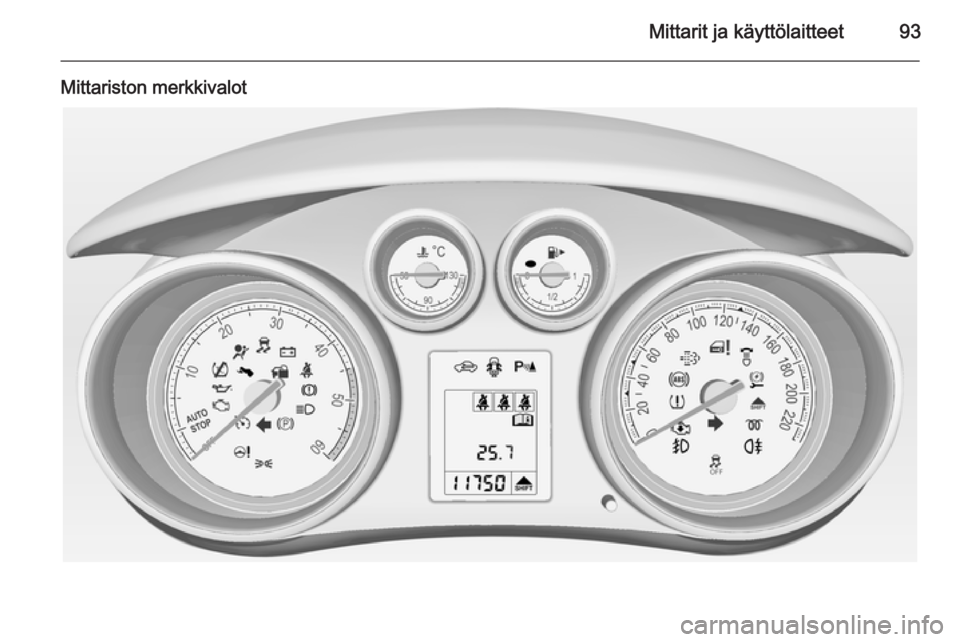

Mittarit ja käyttölaitteet93
Mittariston merkkivalot

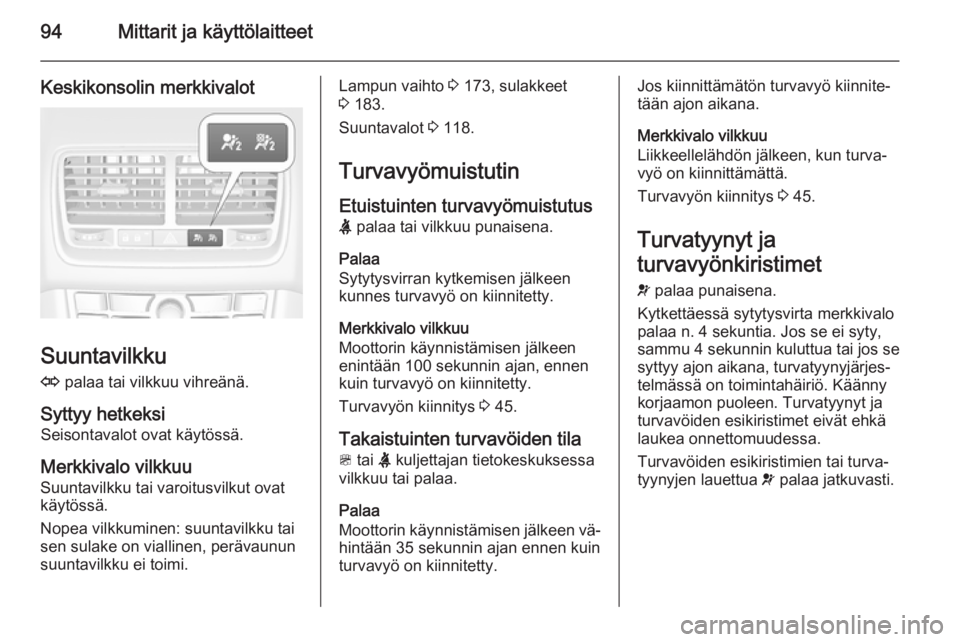

94Mittarit ja käyttölaitteet
Keskikonsolin merkkivalot
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi Seisontavalot ovat käytössä.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 173, sulakkeet
3 183.
Suuntavalot 3 118.
Turvavyömuistutin Etuistuinten turvavyömuistutus
X palaa tai vilkkuu punaisena.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvavyön kiinnitys 3 45.
Takaistuinten turvavöiden tila
> tai X kuljettajan tietokeskuksessa
vilkkuu tai palaa.
Palaa
Moottorin käynnistämisen jälkeen vä‐ hintään 35 sekunnin ajan ennen kuin
turvavyö on kiinnitetty.Jos kiinnittämätön turvavyö kiinnite‐
tään ajon aikana.
Merkkivalo vilkkuu
Liikkeellelähdön jälkeen, kun turva‐
vyö on kiinnittämättä.
Turvavyön kiinnitys 3 45.
Turvatyynyt ja
turvavyönkiristimet v palaa punaisena.
Kytkettäessä sytytysvirta merkkivalo
palaa n. 4 sekuntia. Jos se ei syty,
sammu 4 sekunnin kuluttua tai jos se
syttyy ajon aikana, turvatyynyjärjes‐
telmässä on toimintahäiriö. Käänny
korjaamon puoleen. Turvatyynyt ja
turvavöiden esikiristimet eivät ehkä
laukea onnettomuudessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.
