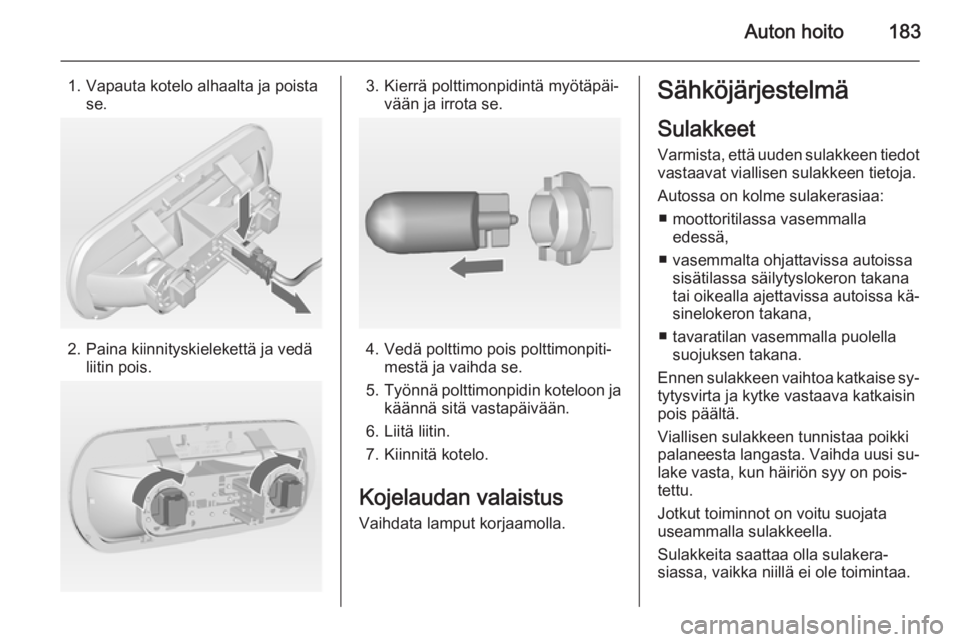

Auton hoito183
1. Vapauta kotelo alhaalta ja poistase.
2. Paina kiinnityskielekettä ja vedä liitin pois.
3. Kierrä polttimonpidintä myötäpäi‐ vään ja irrota se.
4. Vedä polttimo pois polttimonpiti‐mestä ja vaihda se.
5. Työnnä polttimonpidin koteloon ja
käännä sitä vastapäivään.
6. Liitä liitin.
7. Kiinnitä kotelo.
Kojelaudan valaistus Vaihdata lamput korjaamolla.
Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana
tai oikealla ajettavissa autoissa kä‐
sinelokeron takana,
■ tavaratilan vasemmalla puolella suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐ tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.

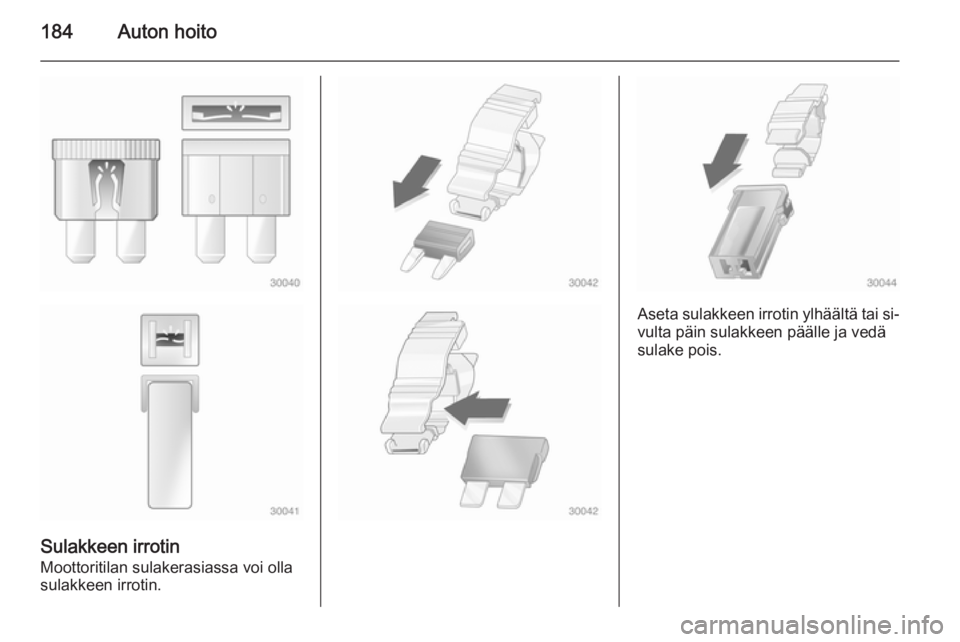

184Auton hoito
Sulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedäsulake pois.

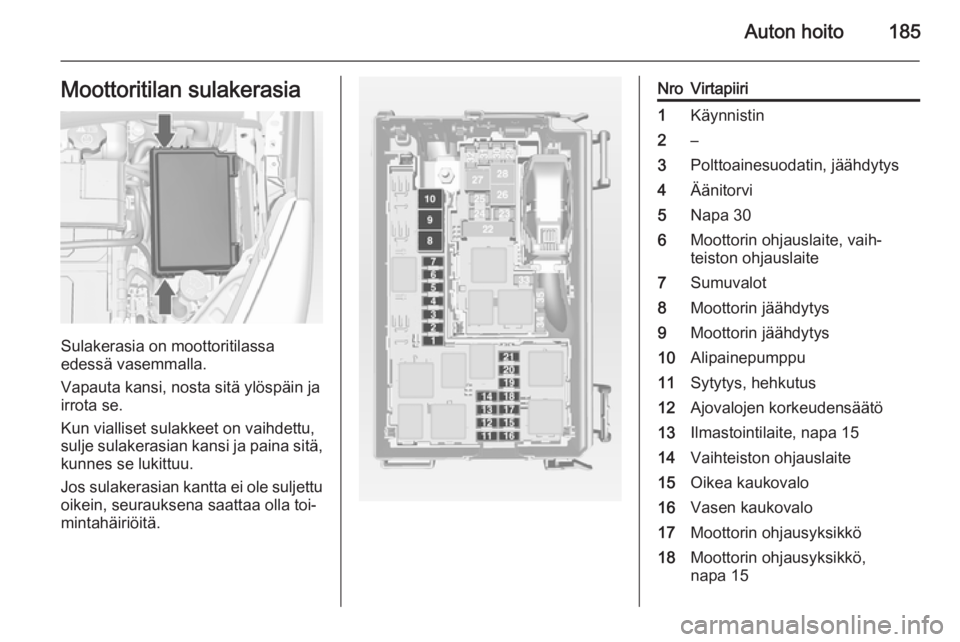

Auton hoito185Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
NroVirtapiiri1Käynnistin2–3Polttoainesuodatin, jäähdytys4Äänitorvi5Napa 306Moottorin ohjauslaite, vaih‐
teiston ohjauslaite7Sumuvalot8Moottorin jäähdytys9Moottorin jäähdytys10Alipainepumppu11Sytytys, hehkutus12Ajovalojen korkeudensäätö13Ilmastointilaite, napa 1514Vaihteiston ohjauslaite15Oikea kaukovalo16Vasen kaukovalo17Moottorin ohjausyksikkö18Moottorin ohjausyksikkö,
napa 15

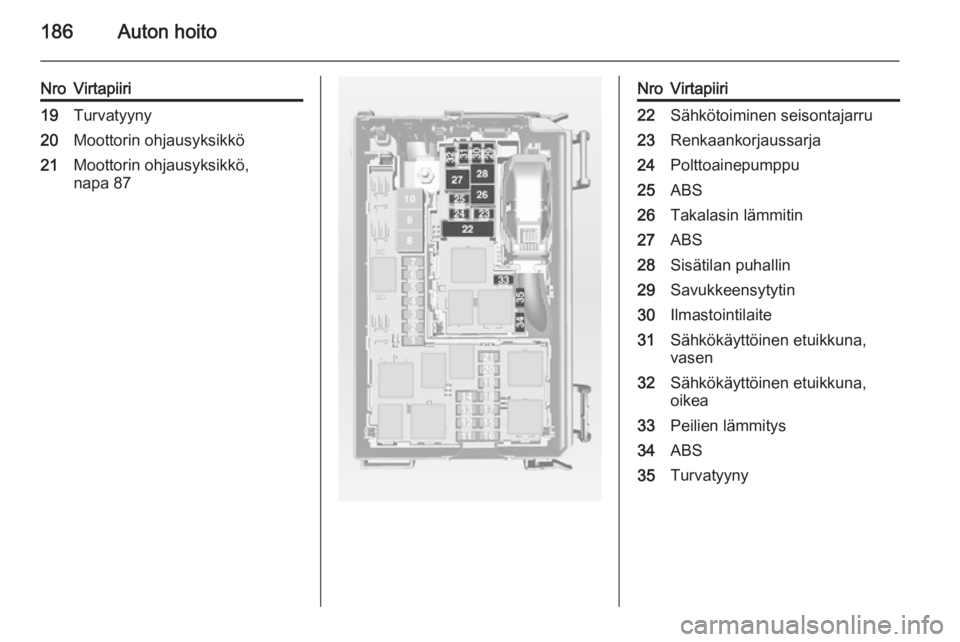

186Auton hoito
NroVirtapiiri19Turvatyyny20Moottorin ohjausyksikkö21Moottorin ohjausyksikkö,
napa 87NroVirtapiiri22Sähkötoiminen seisontajarru23Renkaankorjaussarja24Polttoainepumppu25ABS26Takalasin lämmitin27ABS28Sisätilan puhallin29Savukkeensytytin30Ilmastointilaite31Sähkökäyttöinen etuikkuna,
vasen32Sähkökäyttöinen etuikkuna,
oikea33Peilien lämmitys34ABS35Turvatyyny

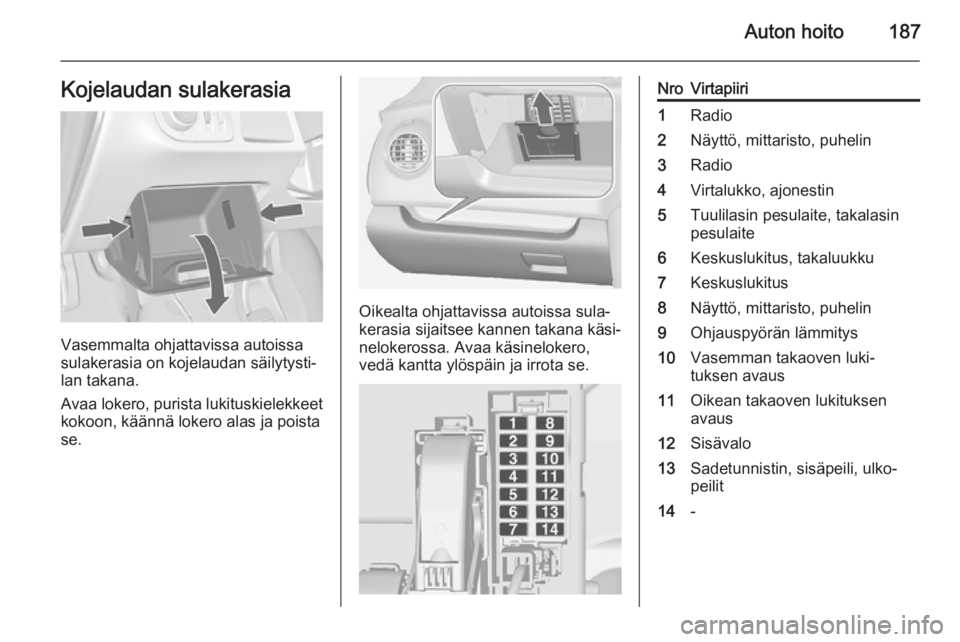

Auton hoito187Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa lokero, purista lukituskielekkeet
kokoon, käännä lokero alas ja poista
se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero,
vedä kantta ylöspäin ja irrota se.
NroVirtapiiri1Radio2Näyttö, mittaristo, puhelin3Radio4Virtalukko, ajonestin5Tuulilasin pesulaite, takalasin
pesulaite6Keskuslukitus, takaluukku7Keskuslukitus8Näyttö, mittaristo, puhelin9Ohjauspyörän lämmitys10Vasemman takaoven luki‐
tuksen avaus11Oikean takaoven lukituksen
avaus12Sisävalo13Sadetunnistin, sisäpeili, ulko‐
peilit14-

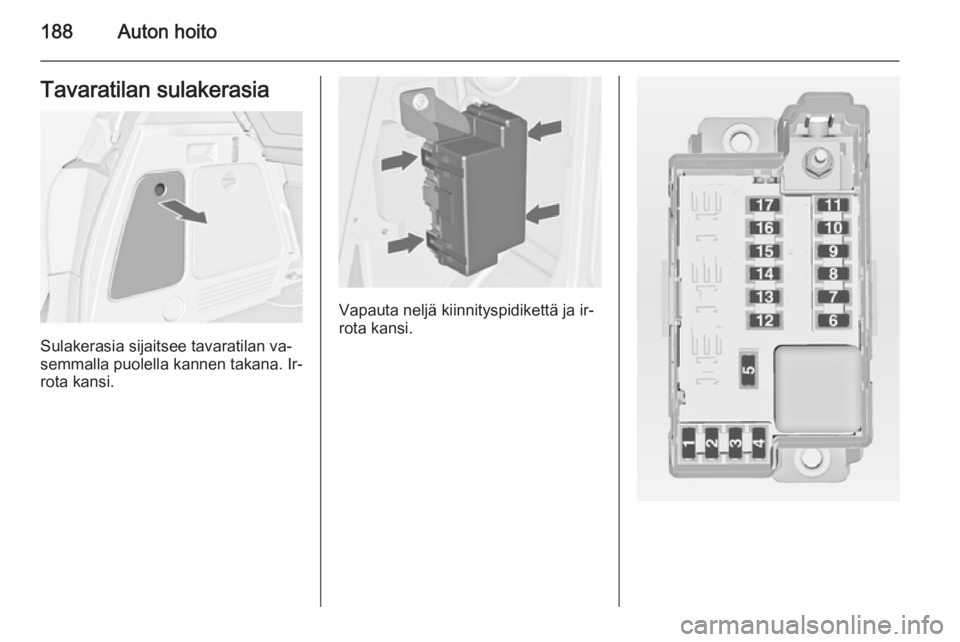

188Auton hoitoTavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana. Ir‐
rota kansi.
Vapauta neljä kiinnityspidikettä ja ir‐
rota kansi.

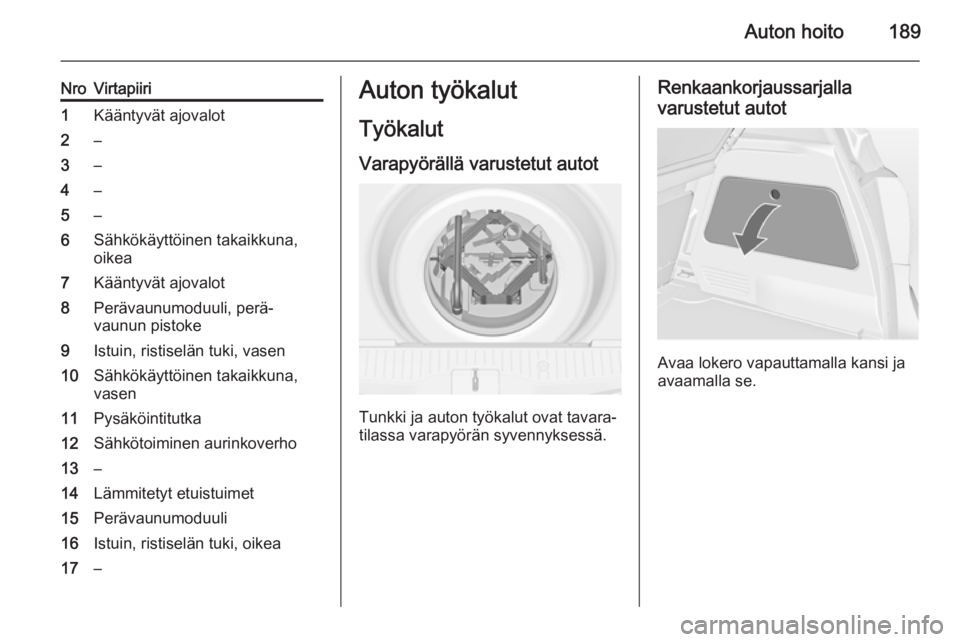

Auton hoito189
NroVirtapiiri1Kääntyvät ajovalot2–3–4–5–6Sähkökäyttöinen takaikkuna,
oikea7Kääntyvät ajovalot8Perävaunumoduuli, perä‐
vaunun pistoke9Istuin, ristiselän tuki, vasen10Sähkökäyttöinen takaikkuna,
vasen11Pysäköintitutka12Sähkötoiminen aurinkoverho13–14Lämmitetyt etuistuimet15Perävaunumoduuli16Istuin, ristiselän tuki, oikea17–Auton työkalut
Työkalut
Varapyörällä varustetut autot
Tunkki ja auton työkalut ovat tavara‐
tilassa varapyörän syvennyksessä.
Renkaankorjaussarjalla
varustetut autot
Avaa lokero vapauttamalla kansi ja
avaamalla se.

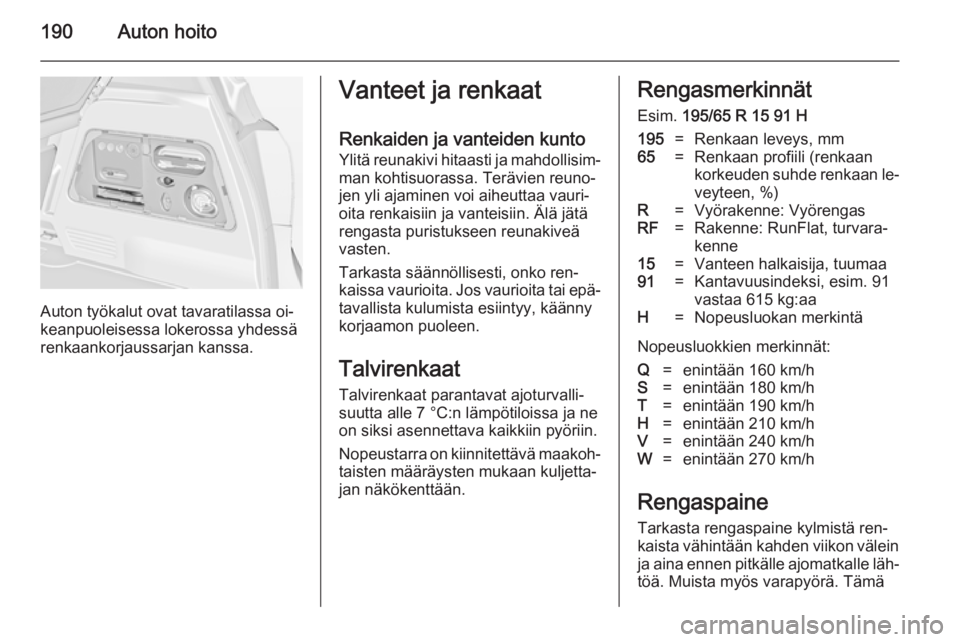

190Auton hoito
Auton työkalut ovat tavaratilassa oi‐
keanpuoleisessa lokerossa yhdessä renkaankorjaussarjan kanssa.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐ kaissa vaurioita. Jos vaurioita tai epä‐
tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.Rengasmerkinnät
Esim. 195/65 R 15 91 H195=Renkaan leveys, mm65=Renkaan profiili (renkaan
korkeuden suhde renkaan le‐
veyteen, %)R=Vyörakenne: VyörengasRF=Rakenne: RunFlat, turvara‐
kenne15=Vanteen halkaisija, tuumaa91=Kantavuusindeksi, esim. 91
vastaa 615 kg:aaH=Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/h
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
